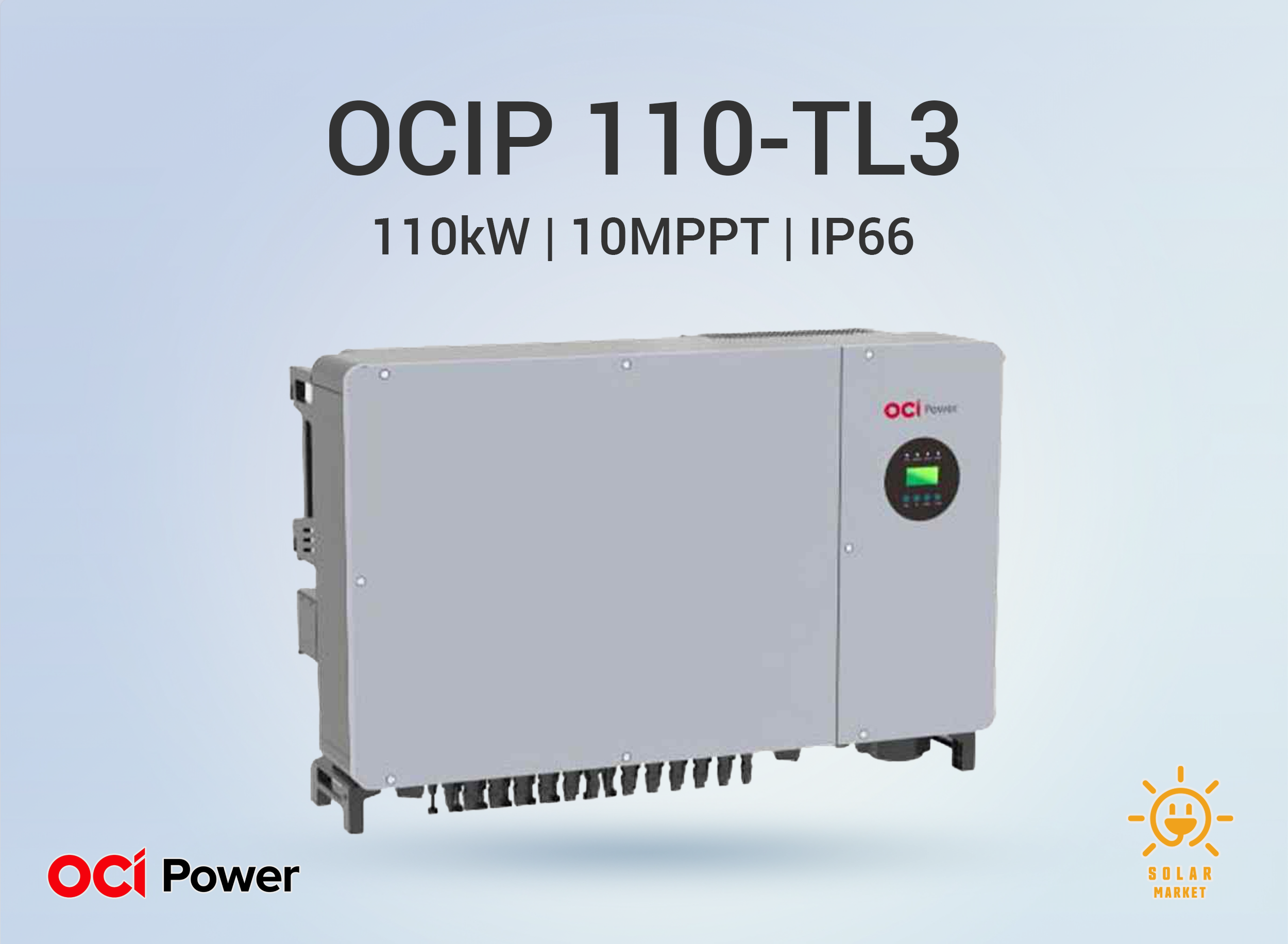

[110kW] OCIP110‑TL3‑M10‑OD

OCI파워 태양광인버터

OCIP110‑TL3‑M10‑OD‑KL /KM /KH

[110kW, 접속함 일체형 멀티 스트링 인버터]

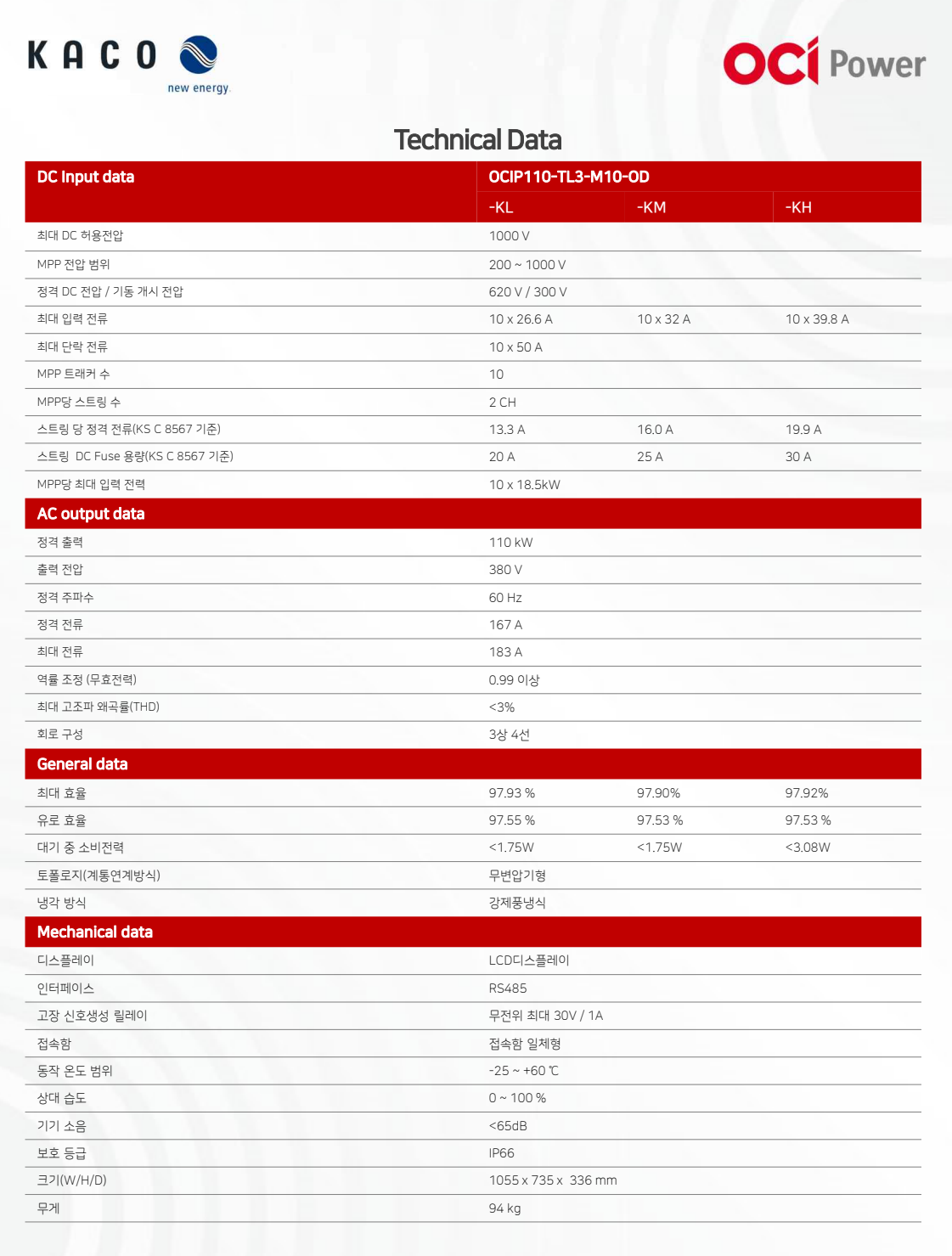

제품 모델	OCIP110‑TL3‑M10‑OD‑KL /KM /KH
정격 출력 용량	110 kW
DC 휴즈	KL : 20A / KM : 25A / KH : 30A (스트링 DC Fuse, 접속함 일체형)
최대 효율	KL : 97.93 % / KM : 97.90 % / KH : 97.92 %
유로 효율	KL : 97.55 % / KM, KH : 97.53 %
최대 입력 전압	1,000 V
MPP 전압 범위	200 ~ 1,000 V
정격 DC 전압 / 기동 전압	620 V / 300 V
최대 입력 전류	KL : 10 × 26.6 A / KM : 10 × 32 A / KH : 10 × 39.8 A
최대 단락 전류	10 × 50 A
MPPT 수 / MPPT당 스트링 수	10개 / MPPT당 2스트링 (총 20스트링)
스트링당 정격 전류	KL : 13.3 A / KM : 16.0 A / KH : 19.9 A
MPPT당 최대 입력 전력	10 × 18.5 kW
정격 출력 전압	380 V, 3상 4선
정격 주파수 / 정격 전류	60 Hz / 167 A
최대 출력 전류	183 A
역률 (무효전력 제어)	0.99 이상 (0.8 진상 ~ 0.8 지상 제어 가능)
THD(총고조파왜율)	< 3 % (정격 출력 시)
회로 구성	3상 4선
접속함 구성	접속함 일체형, MC4 커넥터 탑재
토폴로지 / 냉각 방식	무변압기형 / 강제풍냉식
보호등급 / 동작 온도	IP66 / -25 ℃ ~ +60 ℃
상대 습도 / 소음	0 ~ 100 % / < 65 dB
크기 (W × H × D)	1,055 × 735 × 336 mm
무게	약 94 kg
디스플레이 / 통신	LCD 디스플레이 / RS485, 고장신호 릴레이(무전위 접점 30 V / 1 A)

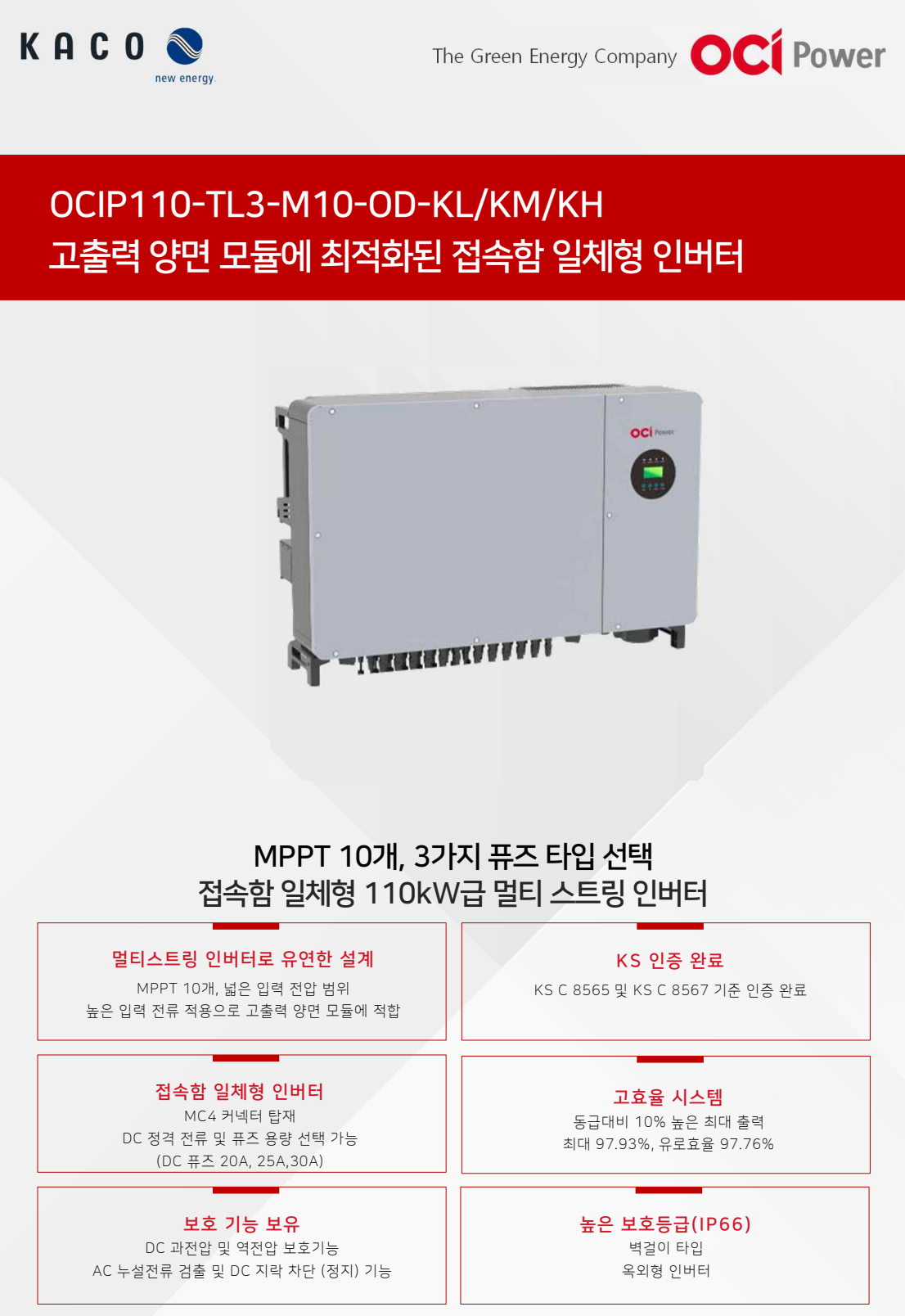

OCIP110 제품 요약

• 고출력 양면 모듈에 최적화된 110kW 멀티 스트링 인버터

- 스트링당 최대 19.9 A(KH 타입)까지 수용 가능한 높은 입력 전류 설계로, 최신 고출력·양면형 모듈에 최적화되어 있습니다.
- 110 kW 정격 출력, 최대 효율 약 97.9 %대로 대규모 상업·산업용 발전소에서 높은 발전 효율을 제공합니다.

• 10개의 MPPT와 넓은 전압 범위로 뛰어난 설계 유연성

- 10개 독립 MPPT × MPPT당 2스트링(총 20스트링) 구성으로, 방향·경사·모듈 특성이 다른 어레이를 세밀하게 분할 설계할 수 있습니다.
- MPP 전압 200 ~ 1,000 V, 동작 전압 200 ~ 1,000 V(최대 1,000 Vdc)로 다양한 스트링 길이와 모듈 조합에 대응합니다.

• 3가지 DC 퓨즈 타입으로 프로젝트 맞춤 구성

- KL(20 A), KM(25 A), KH(30 A) 세 가지 스트링 퓨즈 용량을 제공하여, 모듈·케이블 규격과 발전소 설계 조건에 맞춰 최적의 보호 세팅이 가능합니다.
- KS C 8567 기준에 부합하는 스트링 정격 전류 설계로, 안정성과 효율을 동시에 확보합니다.

• 높은 보호등급과 강화된 보호 기능

- DC 과전압 및 역전압 보호, AC 누설전류 검출, DC 지락 차단(정지) 기능 등 주요 보호 기능을 기본 내장합니다.
- IP66 외함, -25 ℃ ~ +60 ℃ 운전, 0 ~ 100 % 상대 습도 조건을 지원해 옥외 설치와 염해·먼지 환경에서도 안정적인 운전이 가능합니다.

• 편리한 운전·모니터링과 계통 연계

- LCD 디스플레이와 RS485 통신, 무전위 고장신호 릴레이를 통해 현장 운전 상태와 이상 정보를 직관적으로 확인할 수 있습니다.
- 380 V 3상 4선, 역률 0.99 이상, THD < 3 % 설계로 KS C 8565/8567 기준을 충족하며, 다양한 계통 연계 요구사항에 대응합니다.

OCI파워 회사 소개

• 태양광·ESS 통합 솔루션을 제공하는 에너지 전문 기업

- OCI파워는 OCI홀딩스 에너지솔루션 사업 내 핵심 계열사로, 태양광 인버터와 ESS용 PCS를 자체 개발·생산하는 전력변환 전문 기업입니다.
- 독일·한국의 기술력을 융합한 연구개발센터와 전북 군산 공장을 기반으로 전 세계 12 GW 이상(국내 3 GW 이상) 설치 실적을 보유하고 있습니다.

• 인버터·ESS·EPC·O&M까지 원스톱 서비스

- 태양광 인버터·접속함 제조, ESS 시스템 인티그레이션·EPC, 태양광 발전사업(IPP/EPC), 발전소 운영관리·유지보수(O&M)를 한 번에 제공하는 토털 솔루션 기업입니다.
- 미국 텍사스 600 MW급 프로젝트를 비롯해 국내 수상·지붕형·지상형 발전소 등 다양한 레퍼런스를 통해 제품 신뢰성과 운영 노하우를 입증했습니다.

• 안정적인 서비스 인프라와 리파워링 역량

- KS·ISO 및 DC 지락·역률제어 시험 성적서 등 엄격한 품질 기준을 충족하고, 전국 서비스 네트워크를 통해 신속한 A/S를 제공합니다.
- 노후 인버터 교체·리파워링, ESS 구축, 장기 O&M 서비스를 결합한 솔루션으로 고객 발전소의 장기 안정 운전과 수익성 향상을 지원합니다.
