Solplanet ASW125K-LT-KR [125kW]
휴즈 : 휴즈내장형 20A | 25A | 32A
품질보증 : 10년 Warranty

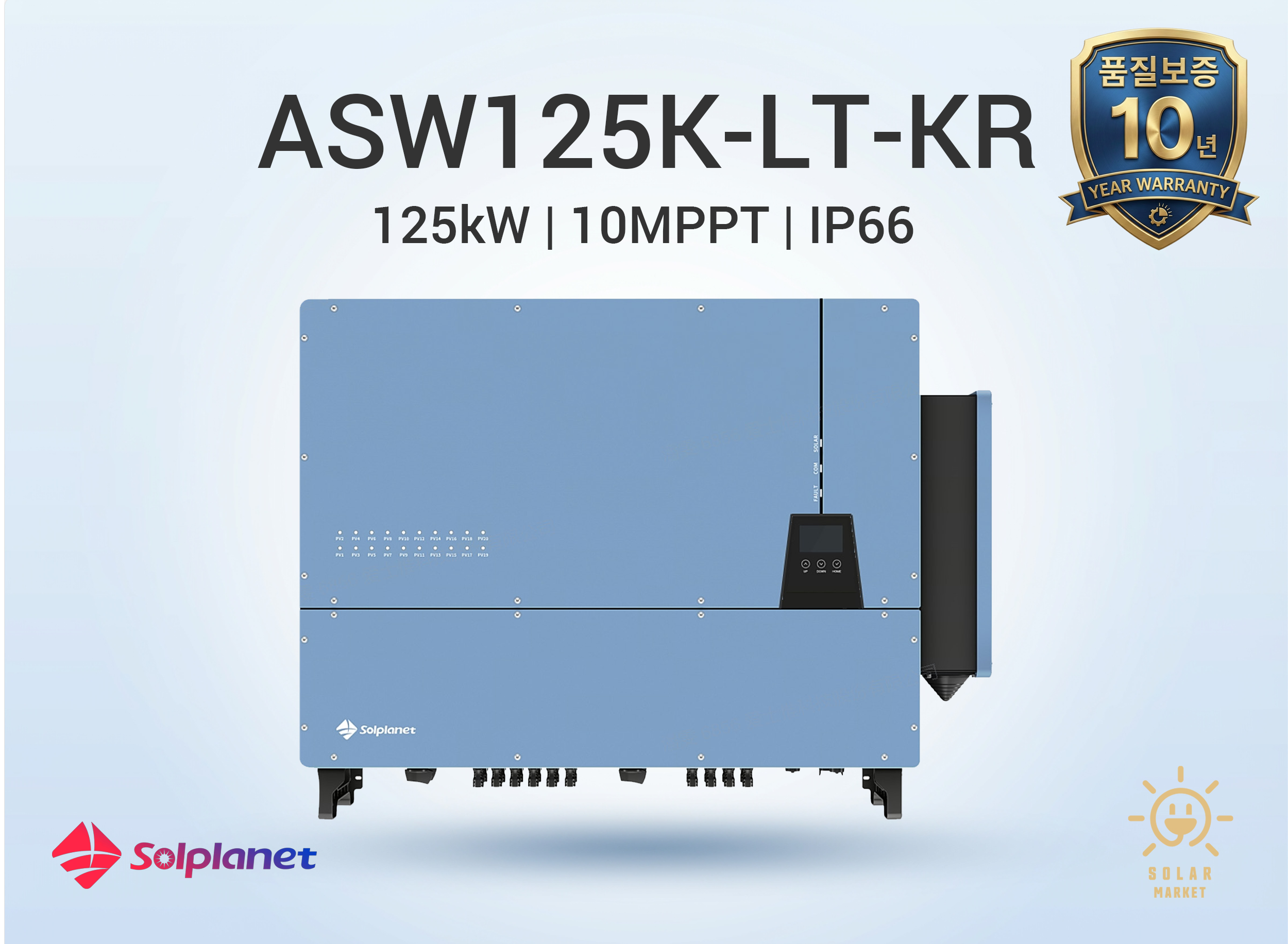

Solplanet ASW125K-LT-KR | 3상 인버터 125kW
ASW LT Series
ASW125K-LT-KR
Manufacturer: Solplanet (AISWEI) | 10년 무상보증
▶ 제품 스펙 | Specifications
| 구분 | 항목 | ASW125K-LT-KR |
|---|---|---|
| 입력 (DC) | 최대 PV 어레이 전력 | 187,500 Wp STC |
| 최대 입력 전압 | 1,100 V | |
| MPP 전압 범위 / 정격 입력 전압 | 200 V ~ 1,000 V / 630 V | |
| 최소 입력 전압 | 200 V | |
| 최소 동작 전압 | 250 V | |
| 최대 입력 전류 | 40 A × 10 | |
| 최대 단락 전류 | 55 A × 10 | |
| 퓨즈 사양 | 32 A / 1,500 Vdc, 25 A / 1,500 Vdc, 20 A / 1,500 Vdc (선택 사항) | |
| MPPT 입력 개수 / MPPT 당 스트링 개수 | 10 / 2 | |
| 출력 (AC) | 정격 유효 전력 | 125,000 W |
| 최대 피상 전력 | 137,500 VA | |
| AC 공칭 전압 | 220 V / 380 V | |
| AC 전압 범위 | 312 V ~ 528 V | |
| AC 주파수 / 범위 | 60 Hz / 55 Hz - 65 Hz | |
| 최대 출력 전류 | 209.0 A | |
| 조정 가능한 역률 범위 | 지상 0.8 ~ 진상 0.8 | |
| 피드-인(Feed-in) 상수 | 3 / 3-N-PE | |
| 정격 출력에서의 종합고조파 왜형률(THD) | < 3% | |
| 최대 효율 / 유로 효율 | 98.6% / 98.3% | |
| DC 스위치 | ● | |
| 지락 모니터링 / 그리드 모니터링 | ● / ● | |
| 효율 및 보호 | DC 역극성 보호 / AC 단락 보호 | ● |
| AC 과전류 보호 | ● | |
| DC 서지 보호(SPD) | Type I+II | |
| AC 서지 보호 | Type I+II | |
| 잔류 전류 모니터링 장치 | ● | |
| 단독 운전 방지 보호 | ● | |
| 아크 차단기(AFCI) | ● | |
| 보호 등급(IEC 62109-1 기준) / 과전압 카테고리(IEC 62109-1 기준) | I / AC: III; DC: II | |
| Modbus-Sunspec 프로토콜 | ● | |
| 인증서 및 승인 정보 | IEC 62109-1/2, IEC 63027, KS8565 | |
| 일반 정보 | 크기(w x h x d) | 1123 / 853 / 328 mm |
| 중량 | 102 kg | |
| 동작 온도 범위 | -30 ~ +60℃ | |
| 대기전력 소비량(야간) | < 5W | |
| 토폴로지 | 비절연형 | |
| 냉각 방식 | 액티브 냉각 | |
| 보호 등급(IEC 60529 기준) | IP66 | |
| 내후성 등급(IEC 60721-3-4 기준) | 4K4H | |
| 상대 습도에 대한 최대 허용 값(비응축) | 100% | |
| 최대 작동 고도 | 4,000 m | |
| DC 연결 / AC 연결 | MC4 커넥터 / OT·DT 단자 (최대 240 mm²) | |
| 공배 | LED 표시등(현재 상태 / 오류 / 통신) | ● |

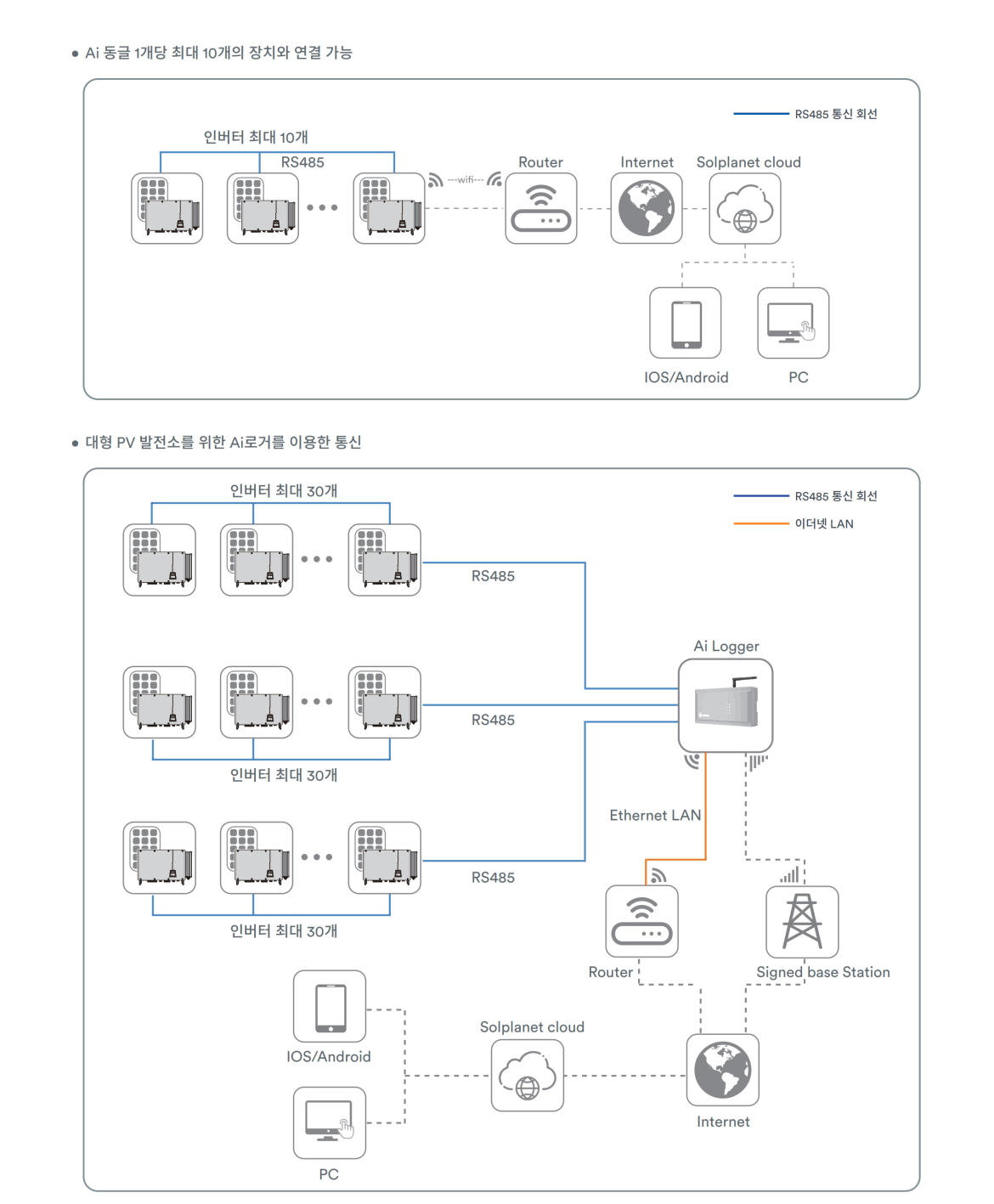

| 통신 인터페이스 | ● / ● / ● / ○ (RS485 / Wi-Fi / LAN / 4G) | |
| 제조국 | 중국 |
● 기본 사양 ○ 옵션 사양 | 사양 데이터는 공칭 값 기준이며, 관련 정보는 변경될 수 있습니다.
▶ 제품 소개 | Product Overview
Solplanet ASW125K-LT-KR은 대규모 상업용 및 산업용 태양광 발전 시스템을 위해 설계된 3상 125kW급 계통 연계형 인버터로, 한국 시장에 특화된 KR 전용 모델입니다. 최대 1,100V의 높은 입력 전압과 10개의 독립 MPPT 채널(MPPT당 2스트링, 최대 20스트링 연결)을 탑재하여 대용량 PV 어레이의 유연한 설계가 가능하며, 150% PV 어레이 오버사이징(최대 187.5kWp)을 지원하여 발전 수익을 극대화합니다.
MPPT당 최대 40A 입력 전류를 지원하여 대면적 PV 모듈 및 양면(Bifacial) 모듈에 최적화되어 있으며, 98.6%의 최대 변환 효율과 98.3%의 유로 효율로 에너지 손실을 최소화합니다. 퓨즈 사양은 32A / 25A / 20A(1,500Vdc) 세 가지 옵션 중 현장 조건에 맞게 선택할 수 있습니다.
1123 × 853 × 328mm 크기에 102kg으로, IP66 보호등급과 -30℃~+60℃의 넓은 동작 온도 범위로 국내 혹한기에도 안정적으로 운용됩니다. 정품 MC4 커넥터와 DC 퓨즈 내장형 설계로 설치 편의성을 높였으며, LCD 스크린이 탑재되어 현장에서 인버터 상태를 직관적으로 확인할 수 있습니다. 솔플래닛 전용 앱을 통한 빠른 설정·시운전과 스트링 수준의 세밀한 관리운영이 가능합니다. 10년 무상보증이 제공됩니다.

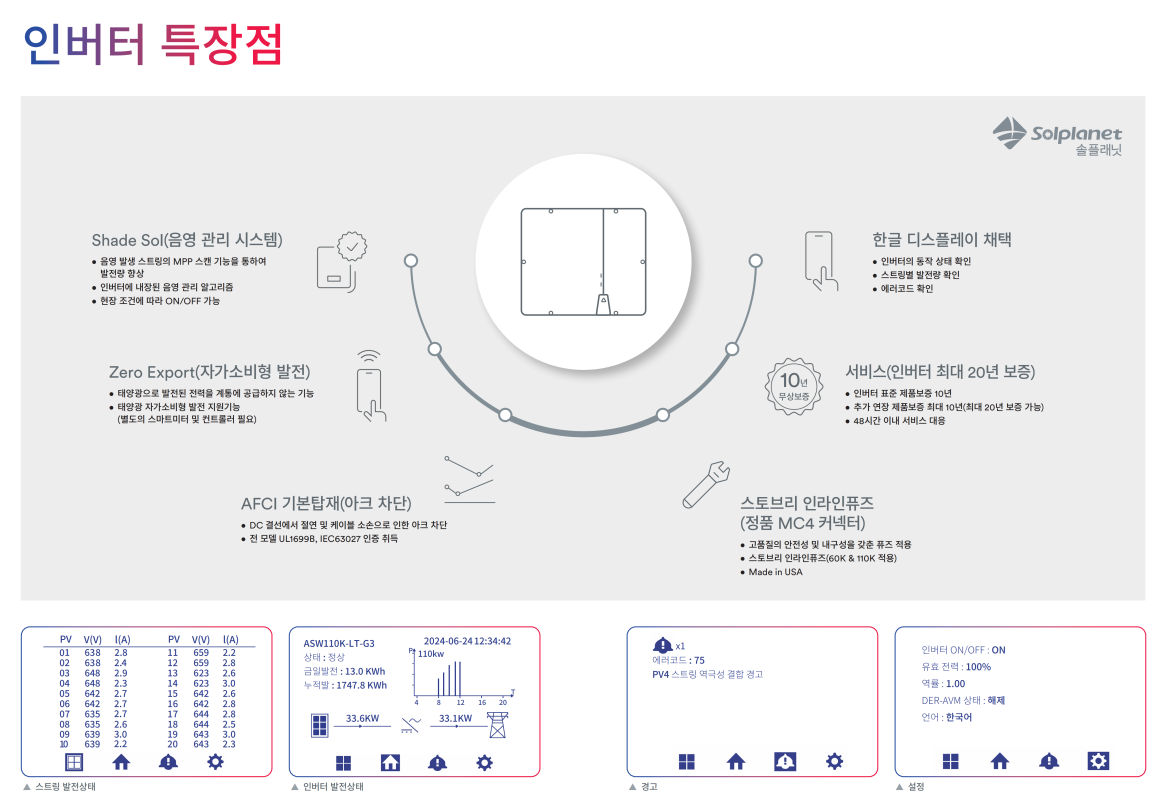

▶ 제품 특징 | Key Features
☀️ 더욱 높은 발전량
MPPT당 최대 40A 입력 전류를 지원하여 대면적 및 양면 모듈에 최적화되어 있습니다. AFCI 아크 감지 및 차단 기능이 기본 탑재되어 안전성을 확보하면서도, ShadeSol 음영 관리 기능으로 음영과 같은 악조건에서도 발전량을 개선합니다. 10개의 독립 MPPT로 유연한 PV 어레이 설계가 가능합니다.
☀️ 스마트 O&M
스트링 수준의 관리운영으로 각 스트링별 발전 현황을 세밀하게 모니터링합니다. Type I+II SPD 서지 프로텍터를 DC/AC 양측에 채용하여 직격뢰·유도뢰 모두에 대한 강력한 보호 성능을 제공합니다. 내장된 DC 스위치로 유지보수 시 안전한 차단이 가능합니다.
☀️ 사용자 친화적 설계
IP66 보호등급으로 옥외 환경에서 분진·수분으로부터 안전하게 보호됩니다. 솔플래닛 전용 앱을 통한 빠른 설정 및 시운전이 가능하며, DC 퓨즈 내장형 설계로 별도의 외부 퓨즈 박스가 필요 없습니다. LCD 스크린이 탑재되어 현장에서 발전 상태와 오류 정보를 직접 확인할 수 있습니다.

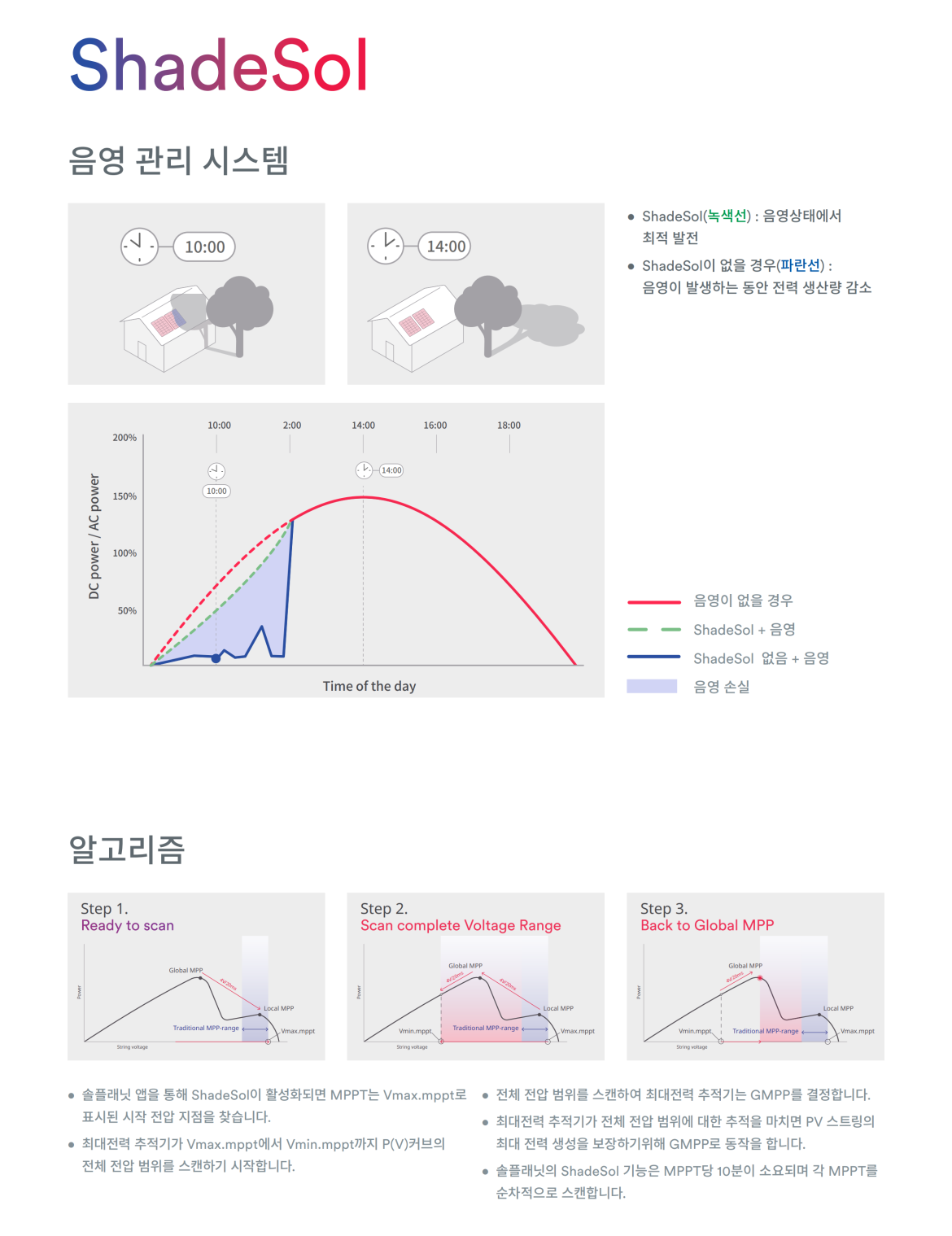

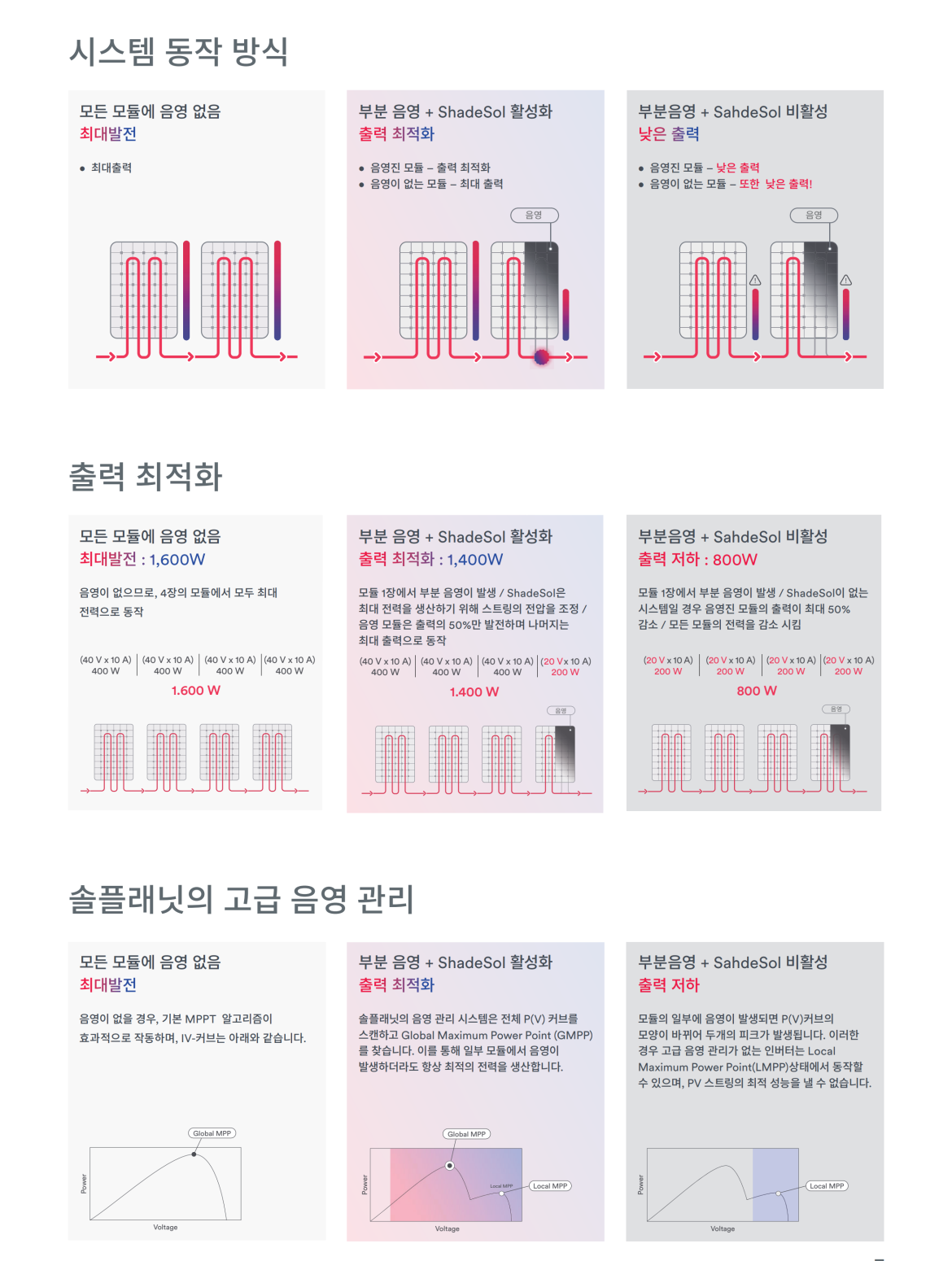

☀️ ShadeSol — 음영 관리 시스템 상세 설명
ShadeSol은 Solplanet 인버터에 내장된 독자적인 지능형 음영 관리 알고리즘입니다. 태양광 발전 현장에서는 건물, 나무, 구름, 전신주, 먼지 등 다양한 원인으로 PV 모듈에 부분 음영이 발생하며, 이로 인해 P-V 커브(전력-전압 곡선)에 복수의 극대점(Local Maximum)이 형성되어 기존 MPPT가 최적 동작점을 찾지 못하고 발전량이 크게 저하되는 문제가 발생합니다.
ShadeSol은 이 문제를 해결하기 위해 다음과 같이 작동합니다.
1. 고급 MPP 스캔 (Advanced MPP Scanning)
인버터에 내장된 MPP 스캔 기능이 주기적으로 PV 어레이의 전 전압 범위를 스캔합니다. 이를 통해 부분 음영 상태에서 발생하는 복수의 극대점(Local MPP) 중에서 실제 최대 전력점(Global MPP)을 정확하게 식별합니다. 일반적인 MPPT 알고리즘이 가장 가까운 극대점에 머무르는 반면, ShadeSol은 전체 동작 범위를 탐색하여 항상 최적의 전력점에서 운전합니다.
2. 음영 조건 실시간 감지
인버터가 각 MPPT 채널별로 입력 전류·전압의 변화 패턴을 실시간으로 분석하여 음영 발생 여부를 자동으로 판단합니다. 음영이 감지되면 ShadeSol 알고리즘이 자동으로 활성화되어 최적 동작점을 재탐색합니다.
3. ON/OFF 자동 제어
현장 조건에 따라 ShadeSol 기능을 ON/OFF로 설정할 수 있습니다. 음영이 없는 환경에서는 기능을 OFF하여 불필요한 스캔으로 인한 미세한 전력 손실을 방지하고, 음영이 빈번한 환경에서는 ON으로 설정하여 지속적으로 발전량을 최적화합니다.
4. 10 MPPT 독립 채널과의 시너지
ASW125K-LT-KR은 10개의 독립 MPPT를 탑재하고 있어, 각 채널이 독립적으로 ShadeSol 알고리즘을 적용합니다. 이는 특정 스트링에만 음영이 발생하더라도 다른 스트링의 발전에 영향을 주지 않으며, 음영이 발생한 스트링만 최적점을 재탐색하여 전체 시스템의 발전 손실을 최소화합니다. 10개의 독립 MPPT는 대용량 어레이에서 부분 음영에 의한 발전량 저하를 매우 효과적으로 억제합니다.
이처럼 ShadeSol은 부분 음영이라는 실제 현장의 불가피한 조건에서 인버터 수준의 소프트웨어적 접근으로 발전량 손실을 최소화하는 핵심 기능으로, 옥상 설치나 건물 인접 부지 등 음영이 발생하기 쉬운 대규모 상업용·산업용 태양광 현장에서 특히 효과적입니다.
⚡ AFCI (아크 차단 기능)
DC 결선에서 케이블 소손으로 인한 아크 사고를 사전에 감지하고 자동으로 차단하는 AFCI(Arc Fault Circuit Interrupter) 기능이 기본 탑재되어 있습니다. IEC 63027 국제 인증을 취득하여 글로벌 안전 기준에 부합하며, 태양광 시스템의 화재 위험을 근본적으로 저감합니다.
⚡ Type I+II SPD (서지 보호 강화)
ASW125K-LT-KR은 DC 및 AC 양측 모두에 Type I+II 등급의 서지 보호 장치(SPD)를 탑재하고 있습니다. Type I은 직격뢰에 의한 대전류 서지를, Type II는 유도뢰 및 개폐 서지를 각각 보호하며, 두 등급을 결합하여 외부 환경으로부터 인버터와 PV 시스템을 포괄적으로 보호합니다. 이는 110kW 모델(Type II)이나 60kW 모델(Type II) 대비 한 단계 강화된 보호 등급으로, 낙뢰가 빈번한 지역의 대규모 발전소 현장에서 특히 유리합니다.
⚡ Zero Export (자가소비형 지원)
태양광으로 발전된 전력을 계통에 공급하지 않는 자가소비형 발전 기능을 지원합니다. 별도의 스마트미터 및 컨트롤러를 활용하여 역전력 흐름을 방지하고, 자가소비율을 극대화할 수 있습니다.
⚡ 정품 MC4 · DC 퓨즈 내장 · LCD 스크린
정품 MC4 커넥터를 채용하여 접촉 불량 및 아크 발생 위험을 최소화합니다. DC 퓨즈 내장형 설계로 외부 퓨즈 박스 없이 인버터 자체에서 각 스트링별 과전류를 보호하며, 설치 비용과 공간을 절약합니다. 전면의 LCD 스크린을 통해 실시간 발전량, 인버터 상태, 오류 코드 등을 현장에서 직접 확인할 수 있어 유지보수 편의성이 크게 향상됩니다.
▶ 인증 현황 | Certifications
| 인증 규격 | 설명 |
|---|---|
| IEC 62109-1/2 | 태양광 발전 시스템용 전력변환장치(인버터)의 안전 요구사항에 관한 국제 표준 인증으로, 전기적 안전성, 기계적 안전성, 열적 안전성 등을 종합적으로 검증합니다. |
| IEC 63027 | 태양광 시스템에서 DC 아크 결함을 감지하고 차단하는 AFCI(아크 차단기) 기능에 대한 국제 표준 인증입니다. 커넥터 불량, 케이블 손상 등으로 인한 아크 사고와 화재 위험을 방지합니다. |
| KS8565 | 한국산업표준(KS)에 의한 계통 연계형 태양광 인버터 인증 규격으로, 국내 계통 연계 요건 및 전력 품질 기준을 충족함을 의미합니다. |
보호 등급: IEC 62109-1 기준 Class I | 과전압 카테고리: AC-III, DC-II | 보호 등급(방진·방수): IP66

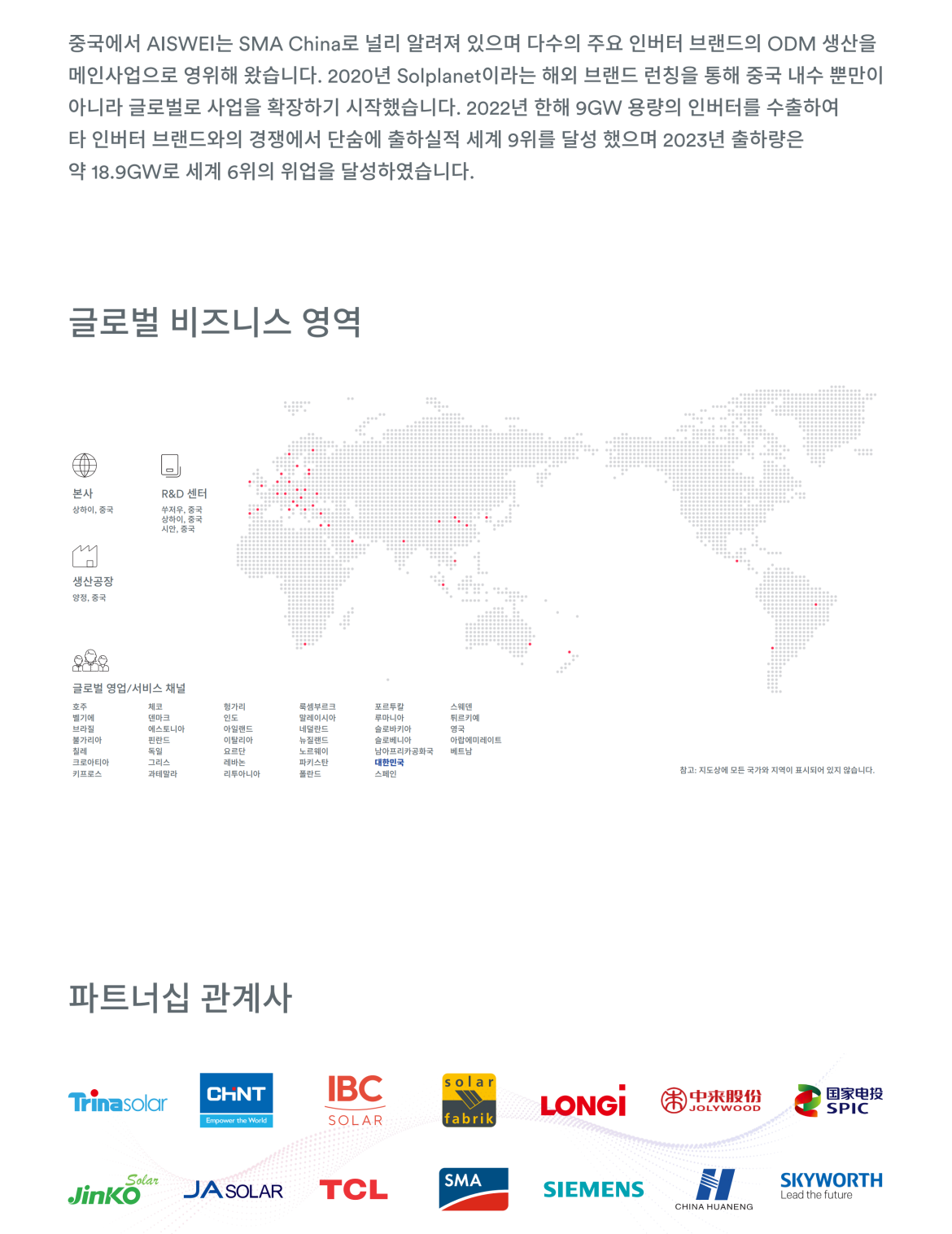

▶ 회사 소개 | About Solplanet (AISWEI)
Solplanet은 중국 상하이에 본사를 둔 글로벌 태양광 인버터 전문 기업 AISWEI(아이스웨이)의 해외 브랜드입니다. AISWEI는 중국 내에서 SMA China로 널리 알려져 있으며, 다수의 주요 인버터 브랜드에 대한 ODM 생산을 메인 사업으로 영위해 왔습니다.
2020년, 중국 내수뿐만 아니라 글로벌로 사업을 확장하기 위해 Solplanet 브랜드를 런칭하였으며, 이후 급속한 성장을 이루었습니다. 2022년 한 해에만 약 9GW 용량의 인버터를 수출하여 세계 6위의 출하 실적을 달성하였고, 2023년에는 누적 출하량 18.9GW로 세계 약 9위의 위업을 달성하였습니다. 현재 연간 생산 능력은 30GW 이상을 보유하고 있습니다.
R&D 센터는 중국 쑤저우, 상하이, 시안에 운영되고 있으며, 양정에 생산 공장을 보유하고 있습니다. 호주, 독일, 이탈리아, 대한민국, 인도, 브라질 등 전 세계 40개국 이상에 글로벌 영업 및 서비스 채널을 구축하고 있습니다.
제품 포트폴리오는 단상·3상 계통 연계형 인버터, 하이브리드 인버터, 저전압·고전압 배터리, 전기차 충전기, 스마트 모니터링 솔루션 등 태양광 발전 시스템의 전 영역을 포괄합니다.
