[110kW] SUN2000-110KTL-M2 (삼상, 접속함 일체형)
[쏠라마켓]_3_SUN2000-110KTL-M2_2025-08_ver1.5 [32A 추가인증].zip
화웨이 태양광인버터

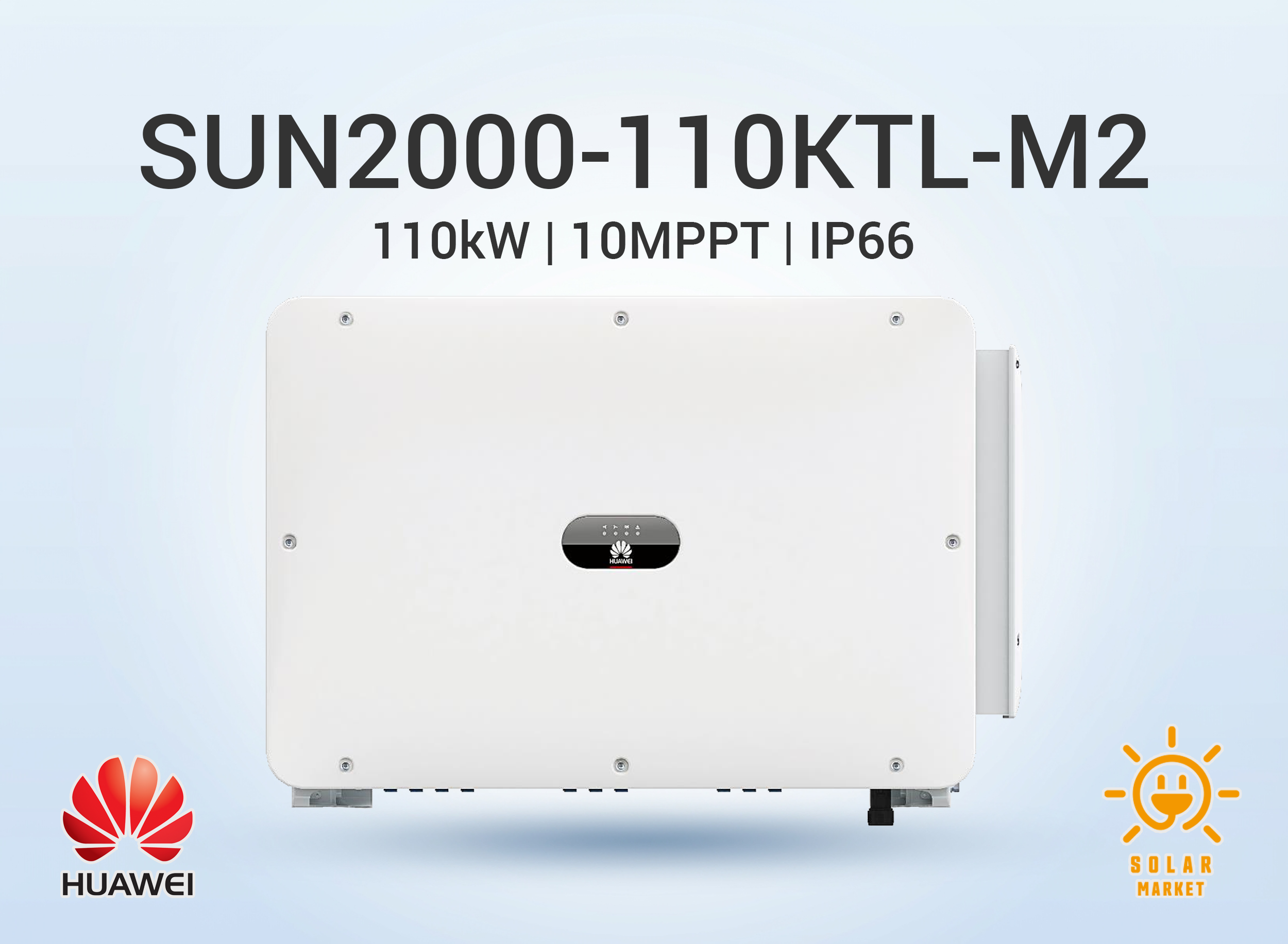

SUN2000‑110KTL‑M2 (110 kW, Smart String Inverter)

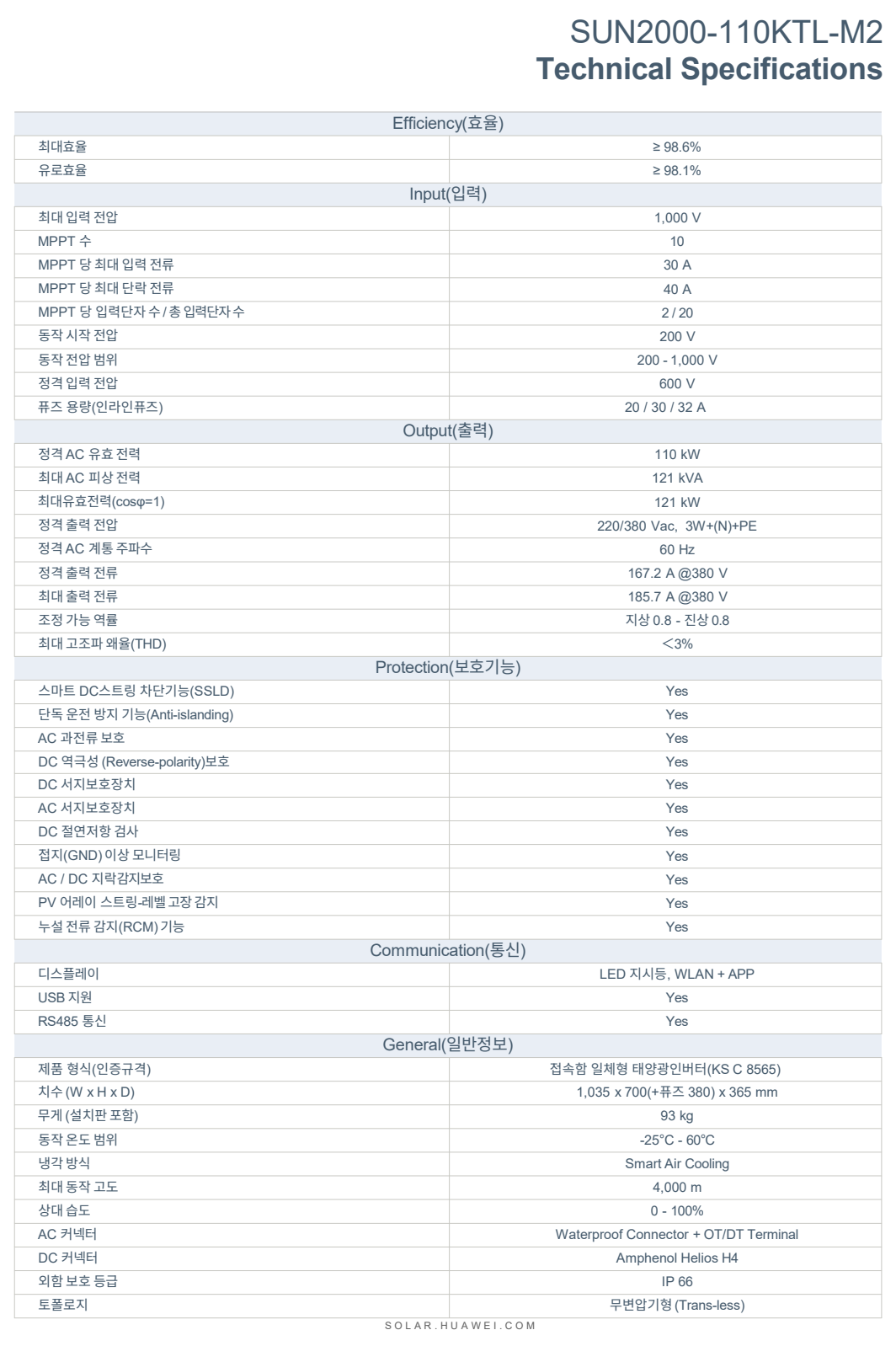

기술사양
| 효율 | |
| 최대 효율 | ≥ 98.6 % |
| 유로(Euro) 효율 | ≥ 98.1 % |
| 입력 사양 (DC) | |
| 최대 입력 전압 | 1,000 V |
| MPPT 수 | 10 MPPT |
| MPPT당 최대 입력 전류 | 30 A / MPPT |
| MPPT당 최대 단락 전류 | 40 A / MPPT |
| MPPT당 입력단자 수 / 총 입력단자 수 | 2 입력 / MPPT, 총 20 입력 |
| 동작 시작 전압 | 200 V |
| 동작 전압 범위 | 200 V ~ 1,000 V |
| 정격 입력 전압 | 600 V |
| 스트링 퓨즈 용량 (인라인 퓨즈) | DC 20 / 30 / 32 A [인라인휴즈] |
| 출력 사양 (AC) | |
| 정격 AC 유효 전력 | 110 kW |
| 최대 AC 피상 전력 | 121 kVA |
| 최대 유효 전력 (cosφ = 1) | 121 kW |
| 정격 출력 전압 | 220 / 380 Vac, 3W+(N)+PE |
| 정격 AC 계통 주파수 | 60 Hz |
| 정격 출력 전류 (@ 380 V) | 167.2 A @ 380 V |
| 최대 출력 전류 (@ 380 V) | 185.7 A @ 380 V |
| 조정 가능 역률(PF) | 지상 0.8 ~ 진상 0.8 |
| 최대 고조파 왜율(THD) | < 3 % |
| 보호 기능 | |
| 스마트 DC 스트링 차단 기능 (SSLD) | Yes |
| 단독 운전 방지 (Anti‑islanding) | Yes |
| AC 과전류 보호 | Yes |
| DC 역극성(Reverse‑polarity) 보호 | Yes |
| DC 서지 보호장치 | Yes |
| AC 서지 보호장치 | Yes |
| DC 절연저항 검사 | Yes |
| 접지(GND) 이상 모니터링 | Yes |
| AC / DC 지락 감지 보호 | Yes |
| PV 어레이 스트링 레벨 고장 감지 | Yes |
| 누설전류 감지 (RCM) 기능 | Yes |
| 통신 및 모니터링 | |
| 디스플레이 / 로컬 인터페이스 | LED 지시등, WLAN + App |
| USB 지원 | Yes |
| RS485 통신 | Yes |
| 일반 사양 | |
| 제품 형식 (인증 규격) | 접속함 일체형 태양광 인버터 (KS C 8565) |
| 치수 (W×H×D) | 1,035 × 700 (＋퓨즈 380) × 365 mm |
| 무게 (설치판 포함) | 93 kg |
| 동작 온도 범위 | -25 ℃ ~ +60 ℃ |
| 냉각 방식 | Smart Air Cooling |
| 최대 동작 고도 | 4,000 m |
| 상대 습도 | 0 ~ 100 % |
| AC 커넥터 | Waterproof Connector + OT/DT Terminal |
| DC 커넥터 | Amphenol Helios H4 |
| 외함 보호 등급 | IP66 |
| 토폴로지 | 무변압기형 (Trans‑less) |

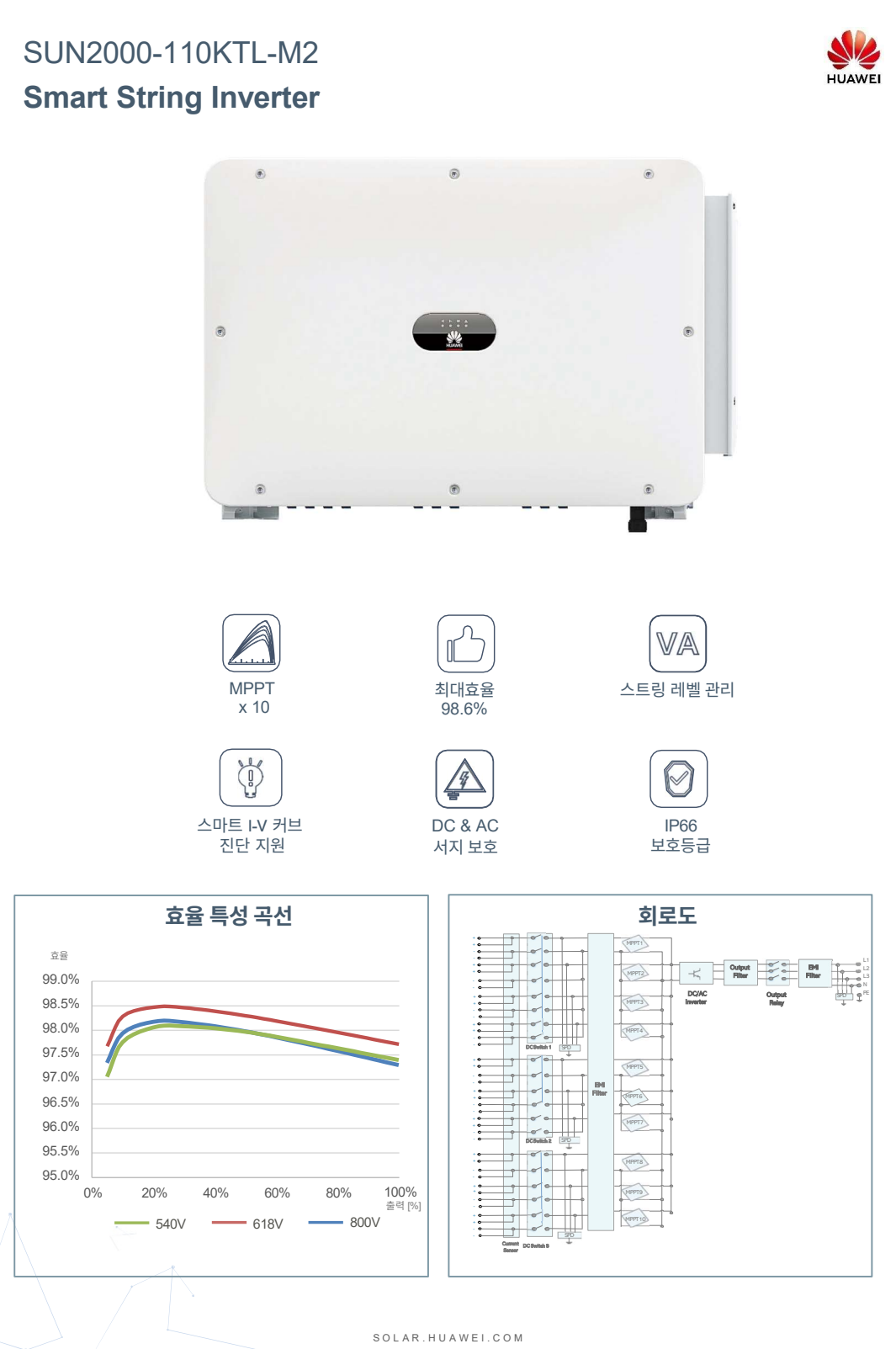

SUN2000‑110KTL‑M2 제품 특징
- 10 MPPT × 20스트링 대용량 스트링 인버터 – 110 kW / 121 kVA 용량으로 중·대형 상업용 및 발전소용에 적합하며, 다방향·다경사 배열에서도 높은 발전 효율을 제공합니다.
- 고효율 전력 변환 – 최대 효율 98.6 %, 유로 효율 98.1 %로 발전 손실을 최소화하고 LCOE 절감에 기여합니다.
- 향상된 안전·보호 기능 – 스마트 DC 스트링 차단(SSLD), DC/AC 서지 보호, DC 절연저항 검사, AC/DC 지락 감지, 누설전류(RCM) 감지, 스트링 레벨 고장 감지 등 다중 보호 기능을 탑재했습니다.
- 스트링 레벨 관리 및 스마트 I‑V 커브 진단 – 스트링별 전압·전류 모니터링과 I‑V 진단을 통해 모듈 열화·음영·접속 불량을 빠르게 파악하고 유지보수 비용을 절감합니다.
- 우수한 내환경성 – IP66 보호등급, -25 ℃~+60 ℃, 4,000 m 운전, Smart Air Cooling 설계로 혹독한 옥외 환경에서도 안정적인 장기 운전을 보장합니다.
- 유연한 통신 및 운영 – LED 지시등과 WLAN + App, USB, RS485를 지원해 현장 설정 및 원격 모니터링, 상위 관제 시스템(FusionSolar Cloud 등) 연동이 용이합니다.
- 접속함 일체형 설계 – 인라인 퓨즈와 스트링 모니터링이 통합된 접속함 일체형 구조로 설치 공정을 단순화하고 공간을 절약합니다.
회사 소개 – Huawei FusionSolar (화웨이 스마트 PV)
- 화웨이(Huawei)는 글로벌 ICT·전력전자 기술을 기반으로 FusionSolar / Smart PV 브랜드를 통해 태양광 인버터, 에너지 스토리지, 스마트 모니터링 솔루션을 제공하는 선도 기업입니다.
- 스마트 PV 포트폴리오는 SUN2000 스트링 인버터, 대용량 인버터, ESS, 스마트 옵티마이저, RTU 및 FusionSolar Cloud 플랫폼으로 구성되어, 소규모 주택부터 대규모 발전소까지 통합 솔루션을 제공합니다.
- SUN2000 시리즈는 고효율 전력 변환, AFCI(아크 보호), 스마트 I‑V 진단, PID 보상, 지능형 스트링 관리 기능으로 발전소의 수익성과 안전성을 동시에 확보하도록 설계되었습니다.
- 전 세계 다양한 기후·계통 환경에서 검증된 레퍼런스를 바탕으로, 원격 모니터링·예측 유지보수·자산 관리 기능을 통해 O&M 비용을 절감하고 안정적인 장기 운전을 지원합니다.
- 화웨이는 “디지털 + 에너지” 융합을 통해 재생에너지 확대와 탄소 중립 실현에 기여하는 것을 목표로 하고 있습니다.
- 화웨이 스마트 PV 및 SUN2000 인버터에 대한 보다 자세한 정보는 https://solar.huawei.com/ 에서 확인하실 수 있습니다.
