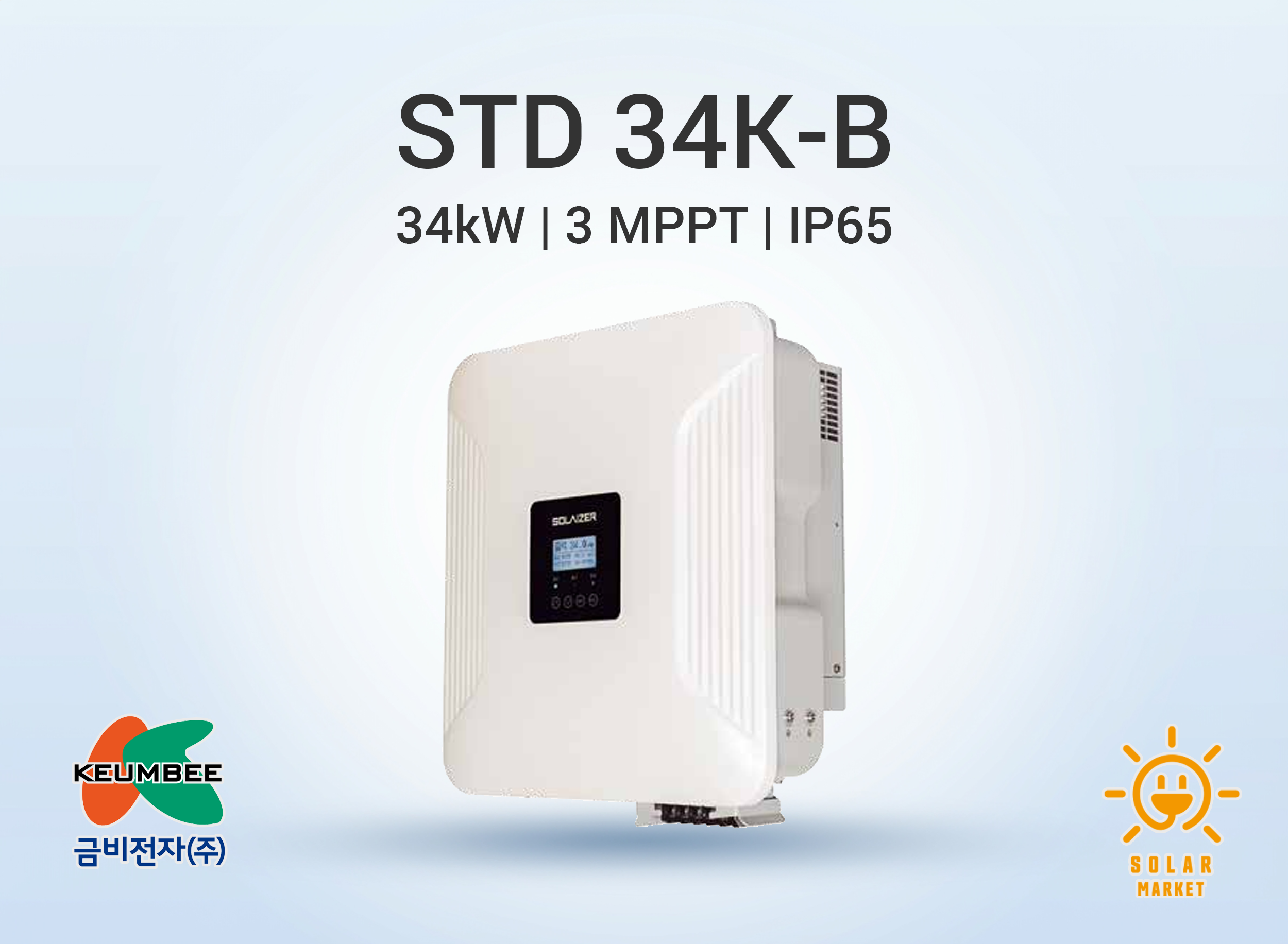

[34kW] STD34K-B (삼상·접속함 일체형)

금비전자 태양광인버터

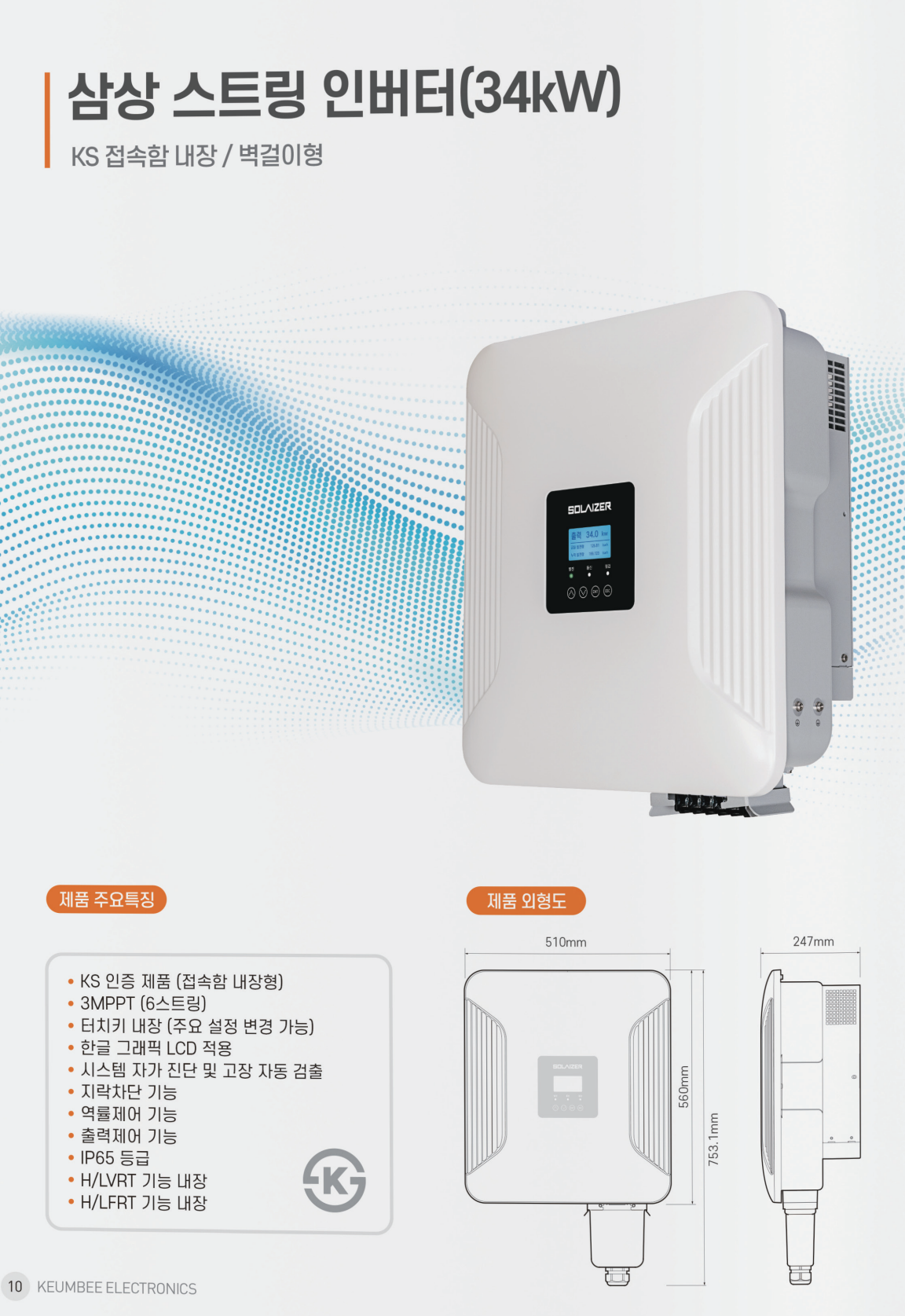

금비전자 삼상 스트링 인버터 ST34K-B (34 kW, KS 접속함 내장 / 벽걸이형)

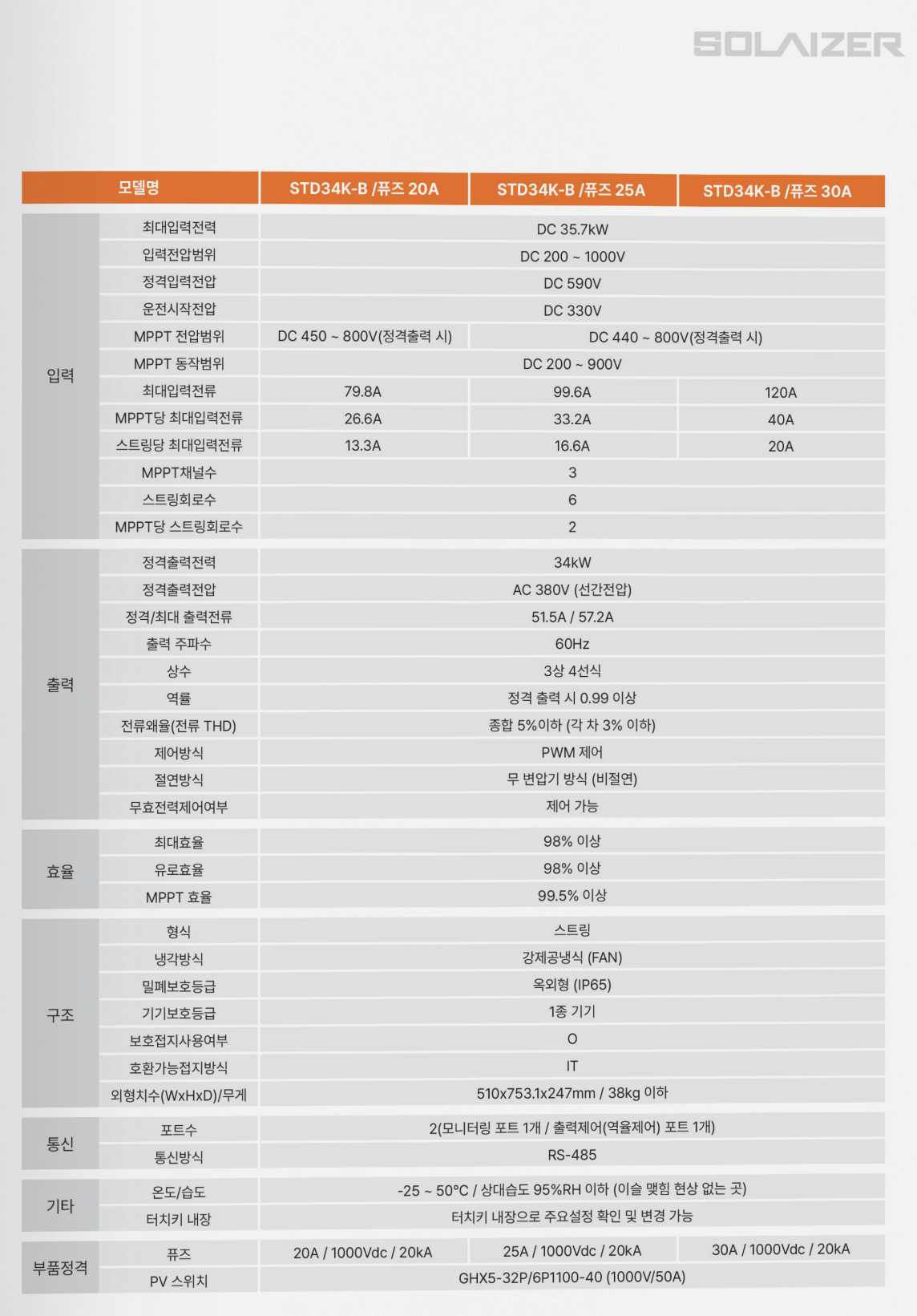

구분	ST34K-B / 퓨즈 20A	ST34K-B / 퓨즈 25A	ST34K-B / 퓨즈 30A
제품 모델	34kW 삼상 스트링 인버터 / KS 접속함 내장형 / 벽걸이형
입력(DC)
최대 입력 전력	DC 35.7 kW	DC 35.7 kW	DC 35.7 kW
입력 전압 범위	DC 200 ~ 1,000 V
정격 입력 전압	DC 590 V
기동 전압	DC 330 V
MPPT 전압 범위(정격 출력 시)	DC 450 ~ 800 V	DC 440 ~ 800 V	DC 440 ~ 800 V
MPPT 동작 전압 범위	DC 200 ~ 900 V
최대 입력 전류	79.8 A	93.6 A	120 A
MPPT당 최대 입력 전류	26.6 A	31.2 A	40 A
스트링당 최대 입력 전류	13.3 A	15.6 A	20 A
MPPT 채널 수	3 채널
스트링 수 / MPPT당 스트링	총 6스트링 / 채널당 2스트링
출력(AC)
정격 출력 전력	34 kW
정격 AC 전압	AC 380 V (3상 4선식)
정격 / 최대 출력 전류	51.5 A / 57.2 A
정격 주파수	60 Hz
역률(PF)	≥ 0.99 (능동 전압·역률 제어 기능, 진상/지상 조정 가능)
전류 왜율(THD)	정격 출력 시 총 고조파 5 % 이하 (3차 3 % 이하)
효율
변환 효율(최대)	98 % 이상
정격 효율	97 % 이상
MPPT 효율	99.5 % 이상
구조 및 환경
냉각 방식	강제 공랭식(FAN)
방수·방진 등급	옥외형, IP65
절연 방식	무변압기형 (Transformer-less)
회로 접속 방식	IT
외형 (W×H×D)	510 × 753 × 247 mm / 38 kg 이하
동작 온도	-25 ~ +50 ℃ (주위 온도 기준)
통신 및 접속함 / 부품 정격
통신 방식	RS-485 (통신 단자 1포트 제공)
표시 / 조작	한글 그래픽 LCD, 전면 터치 스위치 (주요 설정 값 현장 변경 가능)
KS 접속함 내장 / 퓨즈	gPV 20A / 1,000 Vdc / 20 kA	gPV 25A / 1,000 Vdc / 20 kA	gPV 30A / 1,000 Vdc / 20 kA
PV 스위치	DC 1,000 V급 PV 스위치 (예: GHX5‑32P/… / 1,000 V / 50 A 등, 제조사 규격 적용)

ST34K-B 제품 특징

• 34 kW 삼상 스트링 인버터 – 100 kW 미만 분산형 발전소에 최적
- 농가·상가 지붕, 소규모 지상형·구조물형 등 30 ~ 100 kW급 태양광 발전소의 기본 용량으로 적합
- 3상 380 V 계통 연계로 공장·창고·축사 등 다양한 부하 환경에 적용 가능

• KS 접속함 내장 + 퓨즈 20/25/30A 선택
- 인버터와 KS 접속함 일체형 구조로 별도 접속반 설치비와 설치 공간 절감
- 스트링 전류 조건에 따라 20A·25A·30A 퓨즈 선택이 가능하여 다양한 모듈 조합 설계에 대응

• 3채널 MPPT, 6스트링 구성과 폭넓은 DC 전압 범위
- 3개의 MPPT 채널 × 2스트링(총 6스트링)으로 방향·경사·음영 조건이 다른 어레이에도 유연하게 대응
- DC 200 ~ 1,000 V 입력, 정격 시 MPPT 450/440 ~ 800 V로 다양한 직렬 모듈 수 설계 가능

• 고효율·우수한 전력 품질 및 계통 보호 기능
- 최대 효율 98 % 이상, 정격 효율 97 % 이상, MPPT 효율 99.5 % 이상으로 손실 최소화
- 역률 ≥0.99, THD 5 % 이하(3차 3 % 이하)로 계통 품질 기준 만족, 능동 전압·역률 제어 지원

• 옥외형 IP65, 강제 공랭, 한글 그래픽 LCD로 운전·유지보수 편리
- IP65 방수·방진 구조와 강제 공랭(FAN) 설계로 옥외 설치 및 장기 운전에 적합
- 한글 그래픽 LCD와 터치 스위치로 발전 상태, 경보, 누적 발전량 등 확인이 쉽고, 주요 설정을 현장에서 간편하게 변경 가능

회사 소개 – 금비전자㈜

• 금비전자㈜는 전력전자 및 전원장치 분야에서 축적된 기술력을 바탕으로 태양광 인버터 브랜드 “SOLAIZER(솔라이저)”를 전개하고 있는 국내 전문 제조사입니다.

• 경기도 안산시 상록구 장상길 17‑1에 위치한 생산·연구 거점을 중심으로,
- 단상용 소형 인버터부터 삼상용 중·대형 계통연계 인버터,
- KS 접속함 일체형 인버터 및 다양한 주변기기를 개발·양산하고 있습니다.

• 금비전자의 태양광 인버터 제품군은 KS C 8565(태양광 인버터), KS C 8567(접속함) 등 국내 표준을 충족하도록 설계되며,
능동 전압(역률) 제어, 출력 제어, 지락차단장치 등 계통 연계에 필요한 각종 보호·제어 기능에 대해 공인 시험 성적 및 인증을 확보하고 있습니다.

• 설계 단계에서부터 고효율·고신뢰성·장수명 운전을 목표로 하여,
  - 혹한·혹서 및 옥외 환경을 고려한 방수·방진(IP65) 구조,
  - 설치 및 유지보수 편의성을 높인 내부 블록 구성과 거치 브라켓,
  - 사용전 검사 대응 매뉴얼·점검 기록표·현장 설정 확인서 등 다양한 기술 문서를 함께 제공합니다.

• 전국 시공·유통 파트너와의 협력을 통해 설치 후 A/S 및 기술 지원을 제공하며,
KS 인증서, 시험성적서, 제품 매뉴얼, 품질보증서 등 각종 자료를 온라인으로 신속히 지원합니다.

• 보다 자세한 제품 정보와 최신 자료는 금비전자㈜ 공식 홈페이지
https://www.keumbee.co.kr에서 확인하실 수 있습니다.
