[60kW] STD60K-C (삼상·접속함 일체형)

금비전자 태양광인버터

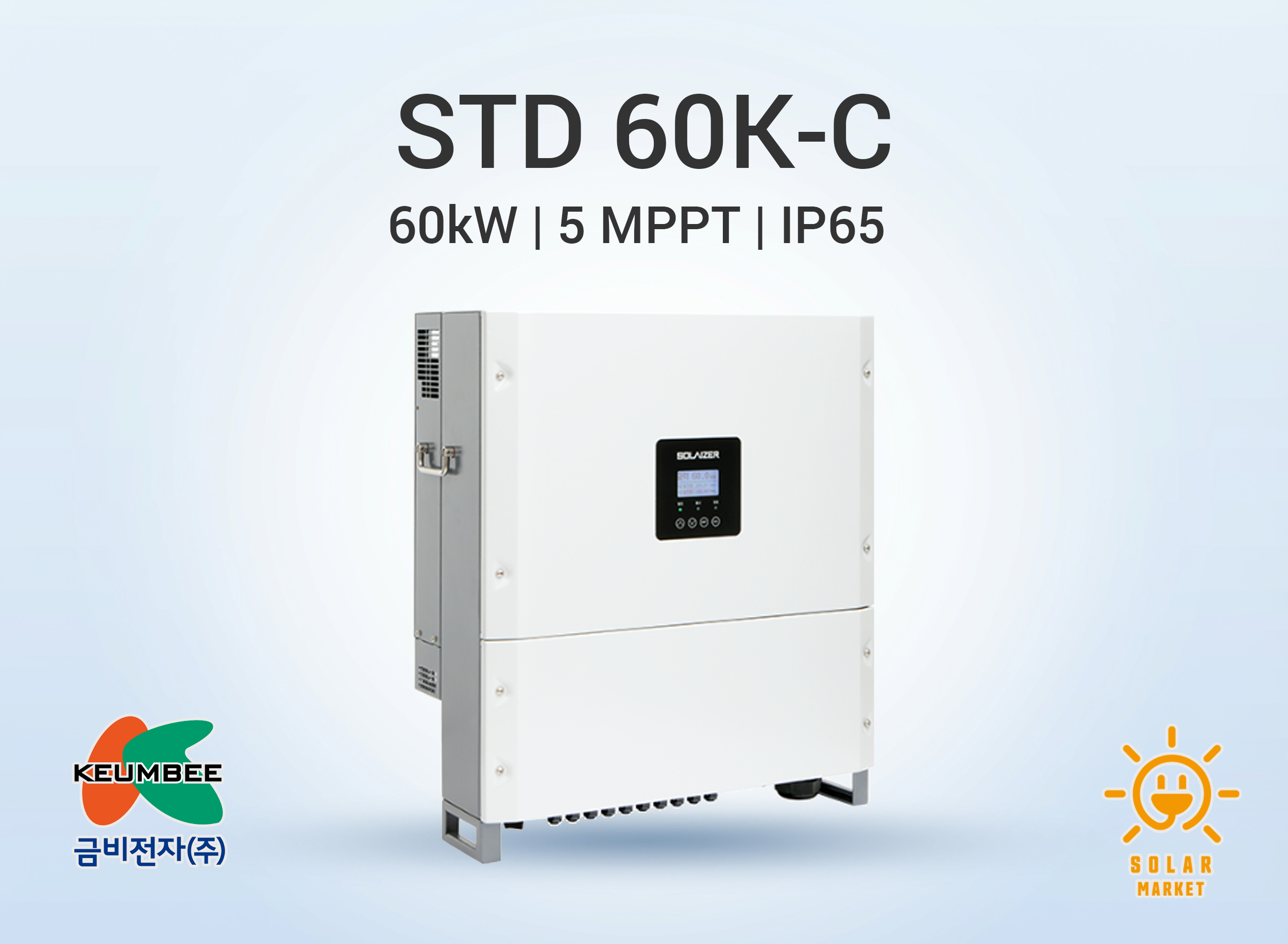

STD60K-C (60 kW, KS 접속함 내장 / 벽걸이형)

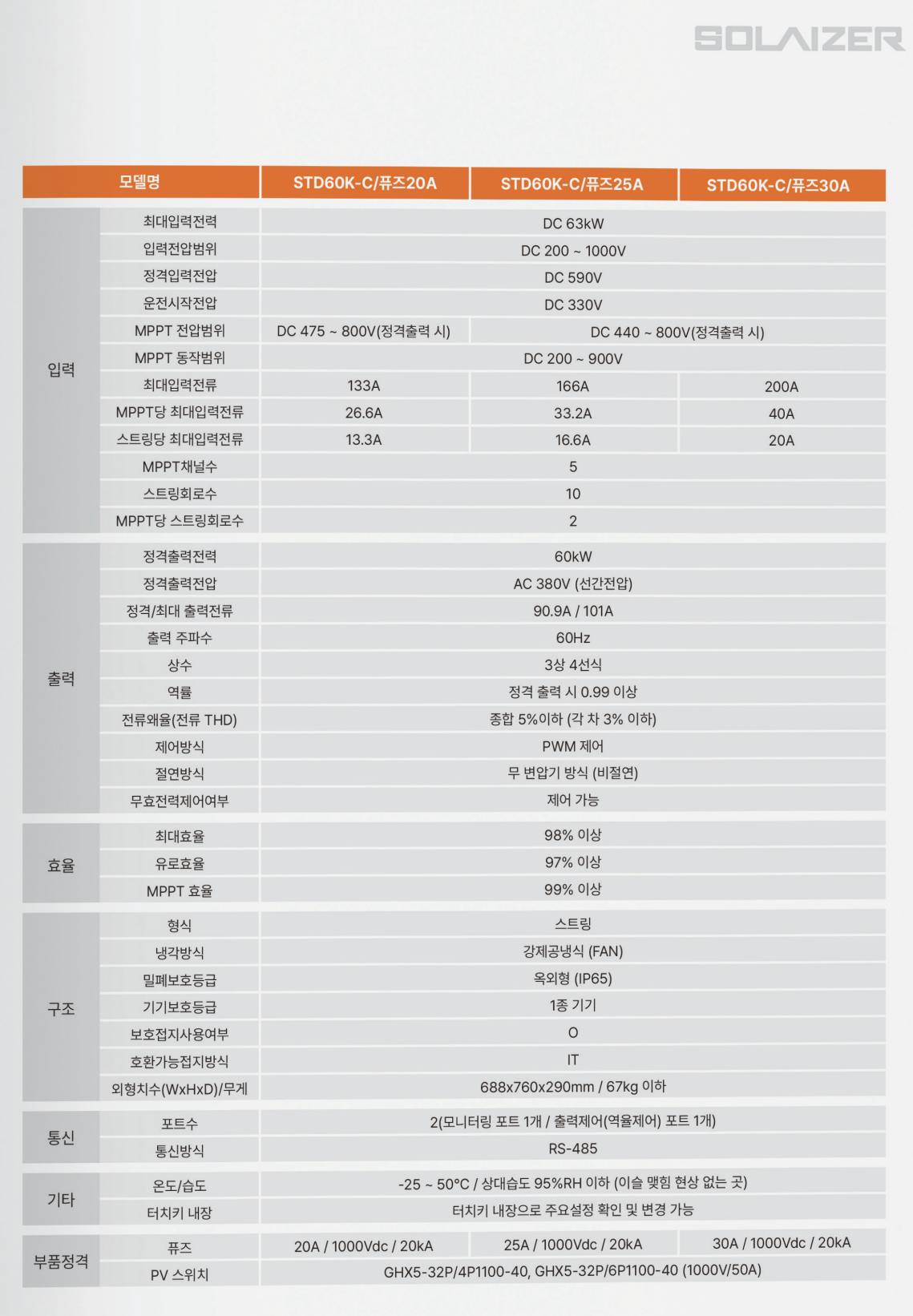

구분	STD60K-C / 퓨즈 20A	STD60K-C / 퓨즈 25A	STD60K-C / 퓨즈 30A
제품 모델	60kW 삼상 스트링 인버터 / KS 접속함 내장형 / 벽걸이형
입력(DC)
최대 입력 전력	DC 63 kW	DC 63 kW	DC 63 kW
입력 전압 범위	DC 200 ~ 1,000 V
정격 입력 전압	DC 590 V
기동 전압	DC 330 V
MPPT 전압 범위 (정격 출력 시)	DC 475 ~ 800 V	DC 440 ~ 800 V	DC 440 ~ 800 V
MPPT 동작 전압 범위	DC 200 ~ 900 V
최대 입력 전류	133 A	166 A	200 A
MPPT당 최대 입력 전류	26.6 A	33.2 A	40 A
스트링당 최대 입력 전류	13.3 A	16.6 A	20 A
MPPT 채널 수	5 채널
스트링 수 / MPPT당 스트링	총 10스트링 / 채널당 2스트링
출력(AC)
정격 출력 전력	60 kW
정격 AC 전압	AC 380 V (3상 4선식)
정격 / 최대 출력 전류	90.9 A / 101 A
정격 주파수	60 Hz
역률(PF)	≥ 0.99 (능동 전압·역률 제어 기능, 진상/지상 조정 가능)
전류 왜율(THD)	정격 출력 시 총 고조파 5 % 이하 (3차 3 % 이하)
효율
변환 효율(최대)	98 % 이상
정격 효율	97 % 이상
MPPT 효율	99.7 % 이상
구조 및 환경
냉각 방식	강제 공랭식(FAN)
방수·방진 등급	옥외형, IP65
절연 방식	무변압기형 (Transformer-less)
회로 접속 방식	IT
외형 (W×H×D)	688 × 760 × 290 mm / 67 kg 이하
동작 온도	-25 ~ +50 ℃ (상대습도 95 % RH 이하, 결로 없는 장소)
통신 및 접속함 / 부품 정격
통신 방식	RS-485 (2인티형태 포트 1개, 통신케이블(착탈형) 1포트 포함)
표시 / 조작	한글 그래픽 LCD, 전면 터치 스위치(주요 설정 값 현장 변경 가능)
KS 접속함 내장 / 퓨즈	gPV 20A / 1,000 Vdc / 20 kA	gPV 25A / 1,000 Vdc / 20 kA	gPV 30A / 1,000 Vdc / 20 kA
PV 스위치	GHX5‑32P/4P100‑40, GHX5‑32P/8P100‑40 (1,000 V / 50 A)

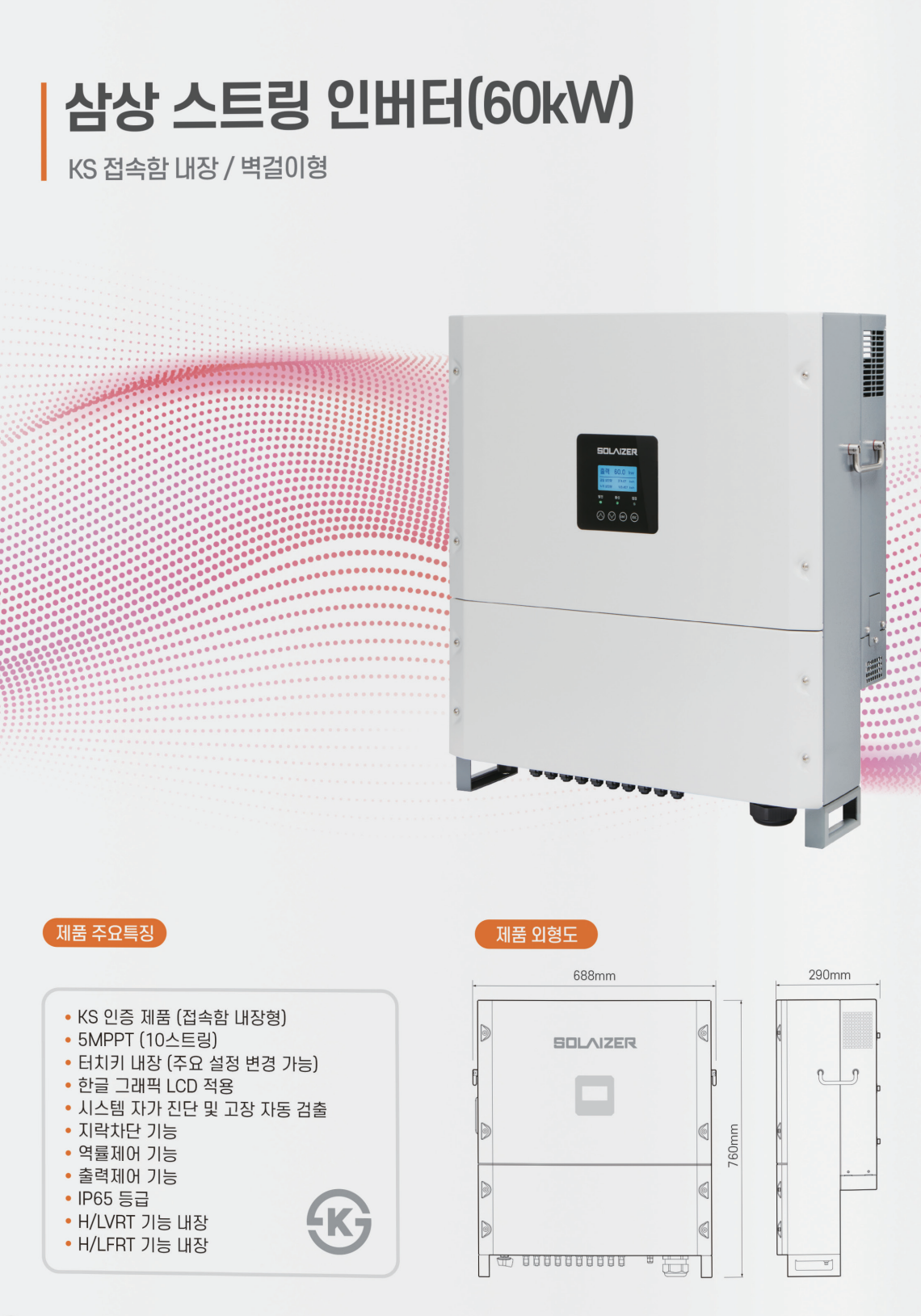

STD60K-C 제품 특징

• 60 kW 삼상 스트링 인버터 – 중·대형 발전소 블록 용량에 최적
- 100 ~ 500 kW급 지상형·지붕형·구조물형 태양광 발전소의 기본 블록으로 설계에 용이
- 3상 380 V 계통 연계로 공장, 축사, 창고 등 다양한 부하 환경에 적용 가능

• KS 접속함 내장 + 5채널 MPPT(10스트링)
- 인버터 하부에 KS 접속함을 일체형으로 구성해 별도 접속반 설치비와 설치 시간을 절감
- 5개의 MPPT × 2스트링(총 10스트링)으로 방향·경사·음영이 다른 어레이에도 유연하게 대응

• 폭넓은 DC 전압 범위와 높은 변환 효율
- DC 200 ~ 1,000 V, MPPT 475/440 ~ 800 V(정격 시)로 다양한 직렬 모듈 구성이 가능
- 최대 효율 98 %, 정격 효율 97 %, MPPT 효율 99.7 % 이상으로 실발전량 극대화

• 능동 전압(역률) 제어와 우수한 전력 품질
- 역률 ≥0.99, THD 5 % 이하(3차 3 % 이하)로 계통 품질 기준을 만족
- 능동 전압·역률 제어 기능으로 계통 지시(PF·전압)에 따른 유연한 운전이 가능

• 옥외형 IP65, 강제 공랭, 한글 LCD·터치 스위치
- IP65 방수·방진 구조와 강제 공랭(FAN) 설계로 옥외 환경에서의 장기 운전에 적합
- 한글 그래픽 LCD와 터치 스위치로 발전 상태, 경보, 누적 발전량 확인 및 현장 설정 변경이 간편

회사 소개 – 금비전자㈜

• 금비전자㈜는 전력전자 및 전원장치 분야에서 축적된 기술력을 바탕으로 태양광 인버터 브랜드 “SOLAIZER(솔라이저)”를 전개하고 있는 국내 전문 제조사입니다.

• 경기도 안산시 상록구 장상길 17‑1에 위치한 생산·연구 거점을 중심으로,
- 단상용 소형 인버터부터 삼상용 중·대형 계통연계 인버터,
- KS 접속함 일체형 인버터 및 다양한 주변기기를 개발·양산하고 있습니다.

• 금비전자의 태양광 인버터 제품군은 KS C 8565(태양광 인버터), KS C 8567(접속함) 등 국내 표준을 충족하도록 설계되며,
능동 전압(역률) 제어, 출력 제어, 지락차단장치 등 계통 연계에 필요한 각종 보호·제어 기능에 대해 공인 시험 성적 및 인증을 확보하고 있습니다.

• 설계 단계에서부터 고효율·고신뢰성·장수명 운전을 목표로 하여,
  - 혹한·혹서 및 옥외 환경을 고려한 방수·방진(IP65) 구조,
  - 설치 및 유지보수 편의성을 높인 내부 블록 구성과 거치 브라켓,
  - 사용전 검사 대응 매뉴얼·점검 기록표·현장 설정 확인서 등 다양한 기술 문서를 함께 제공합니다.

• 전국 시공·유통 파트너와의 협력을 통해 설치 후 A/S 및 기술 지원을 제공하며,
KS 인증서, 시험성적서, 제품 매뉴얼, 품질보증서 등 각종 자료를 온라인으로 신속히 지원합니다.

• 보다 자세한 제품 정보와 최신 자료는 금비전자㈜ 공식 홈페이지
https://www.keumbee.co.kr에서 확인하실 수 있습니다.
