[3.5kW] IEPVS-3.5-G2 [단상, 접속반일체형]

이노일렉트릭 태양광인버터

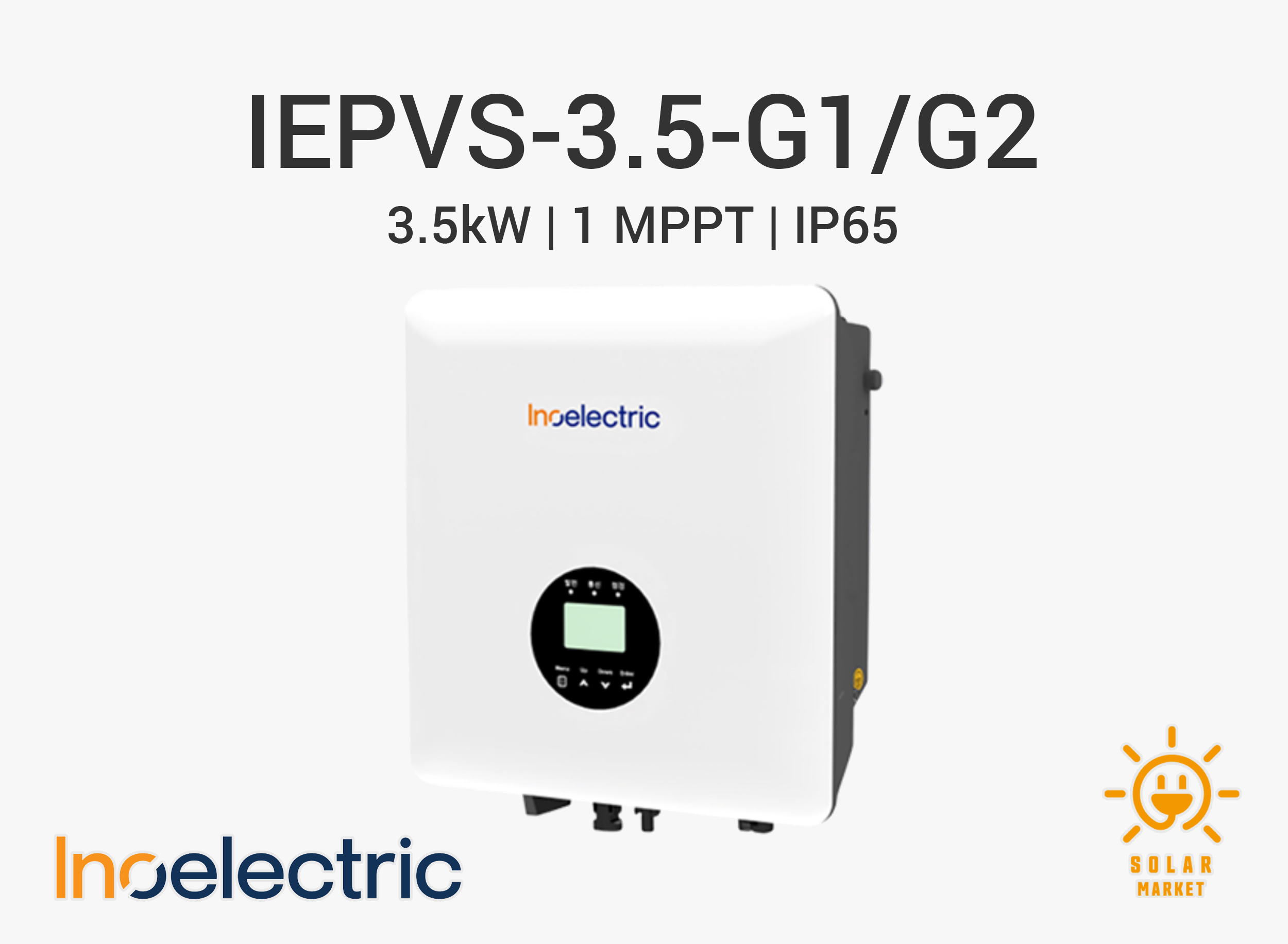

이노일렉트릭 단상 스트링 인버터 IEPVS-3.5-G2 (3.5 kW, 접속함 일체형)

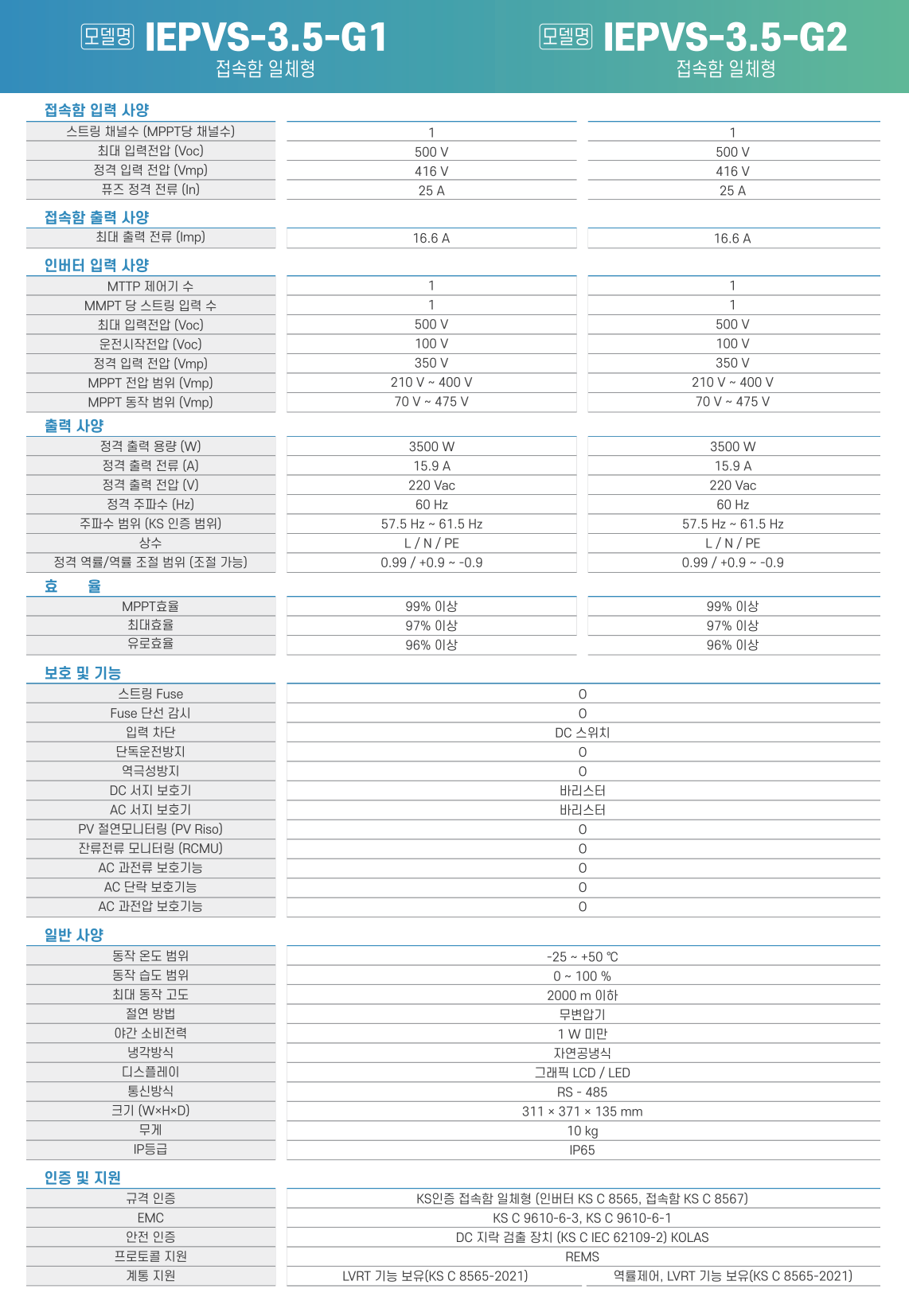

구분	IEPVS-3.5-G2
타입	3.5kW 접속함 일체형 단상 스트링 인버터
접속함 입력 사양
스트링 채널수 (MPPT당 채널수)	1채널 (1 MPPT당 1채널)
최대 입력전압 (Voc)	500 V
정격 입력 전압 (Vmp)	416 V
퓨즈 정격 전류 (In)	25 A
접속함 출력 사양
최대 출력 전류 (Imp)	16.6 A
인버터 입력 사양
MPPT 제어기 수	1
MPPT당 스트링 입력 수	1
최대 입력전압 (Voc)	500 V
운전 시작 전압 (Voc)	100 V
정격 입력 전압 (Vmp)	350 V
MPPT 전압 범위 (Vmp)	210 ~ 400 V
MPPT 동작 범위 (Vmp)	70 ~ 475 V
출력 사양
정격 출력 용량	3,500 W
정격 출력 전류	15.9 A
정격 출력 전압	AC 220 V (단상)
정격 주파수	60 Hz
주파수 범위 (KS 인증)	57.5 ~ 61.5 Hz
출력 상 구성	L / N / PE
정격 역률 / 조절 범위	0.99 / +0.9 ~ -0.9 (조정 가능)
효율
MPPT 효율	99 % 이상
최대 효율	97 % 이상
유로(Euro) 효율	96 % 이상
보호 및 기능
스트링 Fuse / Fuse 단선 감시	O / O
입력 차단	DC 스위치
단독운전 방지 / 역극성 방지	O / O
DC·AC 서지 보호기	바리스터 (DC / AC)
PV 절연 모니터링 (PV Riso)	O
잔류전류 모니터링 (RCMU)	O
AC 과전류 / 단락 / 과전압 보호	O / O / O
일반 사양
동작 온도 범위	-25 ~ +50 ℃
동작 습도 범위	0 ~ 100 % RH
최대 동작 고도	2,000 m 이하
절연 방법	무변압기형
야간 소비전력	1 W 미만
냉각 방식	자연 공냉식
디스플레이	그래픽 LCD / LED
통신 방식	RS‑485
크기 (W×H×D)	311 × 371 × 135 mm
무게 / IP 등급	약 10 kg / IP65
인증 및 지원
규격 인증	KS 인증 접속함 일체형 (인버터 KS C 8565, 접속함 KS C 8567)
EMC	KS C 9610‑6‑3, KS C 9610‑6‑1
안전 인증	DC 지락 검출 장치 (KS C IEC 62109‑2) KOLAS
프로토콜 / 계통 지원	REMS, 역률 제어, LVRT 기능 보유 (KS C 8565‑2021)

IEPVS-3.5-G2 제품 소개

• 가정용·소규모 태양광에 최적화된 3.5 kW 단상 인버터
- 3.5 kW 용량의 단상 계통연계형 인버터로, 주택·소규모 상가·농가 지붕형 발전에 적합합니다.
- 접속함 일체형 구조로 공간 활용성이 뛰어나고 설치 공정이 단순합니다.

• 접속함 일체형 + 고신뢰 보호 기능
- 스트링 퓨즈, DC 스위치, DC/AC 서지 보호기, PV 절연 모니터(PV Riso), RCMU, AC 과전류·단락·과전압 보호 등
다양한 보호 기능을 내장하여 안전한 운전과 유지보수를 지원합니다.

• 넓은 MPPT 범위로 안정적인 발전량 확보
- MPPT 전압 범위 210 ~ 400 V, 동작 범위 70 ~ 475 V로 다양한 직렬 모듈 구성에 대응하며,
MPPT 효율 99 % 이상, 최대 효율 97 % 이상으로 실발전량을 극대화합니다.

• 계통 유연성 – Volt‑VAR / Volt‑Watt, LVRT, PF 제어
- 역률 0.99 및 +0.9 ~ -0.9 범위 조정, LVRT 기능(저전압 관통), 단독운전 방지 등으로
최신 KS 규격과 배전사업자 계통 요구 조건을 충족합니다.

• 사용자 친화적 인터페이스와 모니터링
- 그래픽 LCD/LED와 터치 키 기반 UI로 운전 상태, 경보, 누적 발전량 등을 직관적으로 확인 가능하며,
RS‑485 통신을 통해 외부 모니터링 장치 및 원격 계측 시스템(REMS)과 연동할 수 있습니다.

회사 소개 – 이노일렉트릭

• 이노일렉트릭은 “우리 미래와 고객의 풍요로움”을 목표로 지속적인 가치 창출과 기술혁신에 집중하는 신재생에너지 태양광 전문기업입니다.

• 태양광 인버터와 접속함, 모니터링 시스템을 자체 개발·생산하며,
- 단상 주택용 IEPVS 시리즈,
- 삼상 상업용 IEPVT 시리즈,
- PV 접속함 IEPVC 시리즈 및 모니터링 장비 등 다양한 라인업을 보유하고 있습니다.

• 전 제품은 KS C 8565(인버터), KS C 8567(접속함) 등 국내 KS 규격과 EMC·안전 규격(KS C 9610‑6‑3, KS C 9610‑6‑1, KS C IEC 62109‑2)을 충족하도록 설계·시험되며, DC 지락 검출, LVRT, 단독운전 방지, 역률·전압 제어 등 계통 연계 기능을 강화하고 있습니다.

• 이노일렉트릭은 고객 현장에 적합한 솔루션 제안과 함께, 설치·시운전·사후관리까지 이어지는 토털 서비스를 지향하며, 신뢰성 높은 제품과 체계적인 기술 지원을 통해 장기 안정 운전을 지원합니다.

• 보다 자세한 제품 정보와 기술 자료는 이노일렉트릭 공식 홈페이지 http://www.inoelectric.co.kr에서 확인하실 수 있습니다.
