[620-635Wp][무등급] Q.TRON_XL

[620-635Wp][무등급] Q.TRON_XL_G2.13-BFG

자료 다운로드

03_[620-635W_국외산_무등급]_Q.TRON_XL-G2.13-BFG_series_620-635.Zip

한화큐셀 태양전지

한화큐셀 태양전지

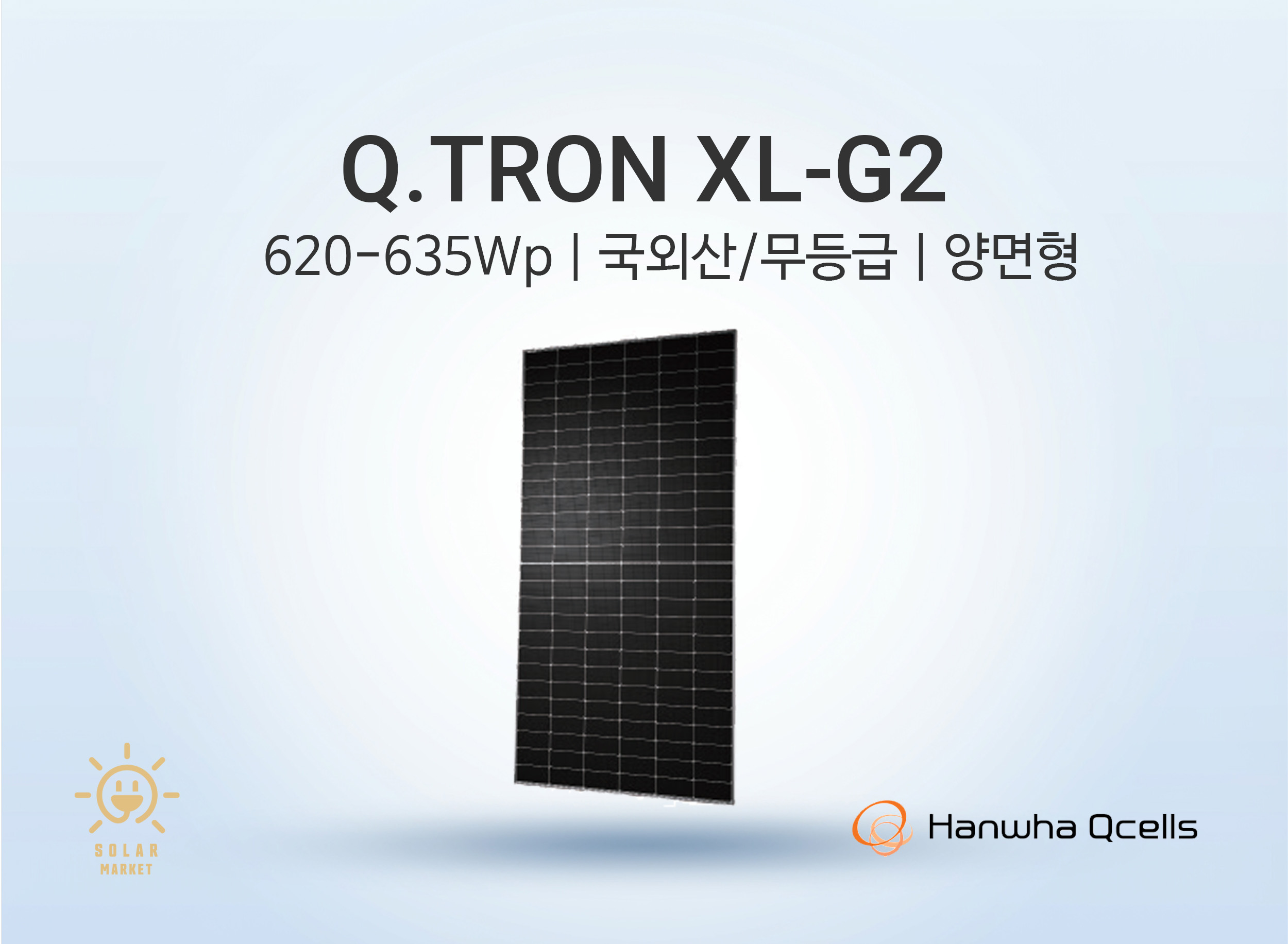

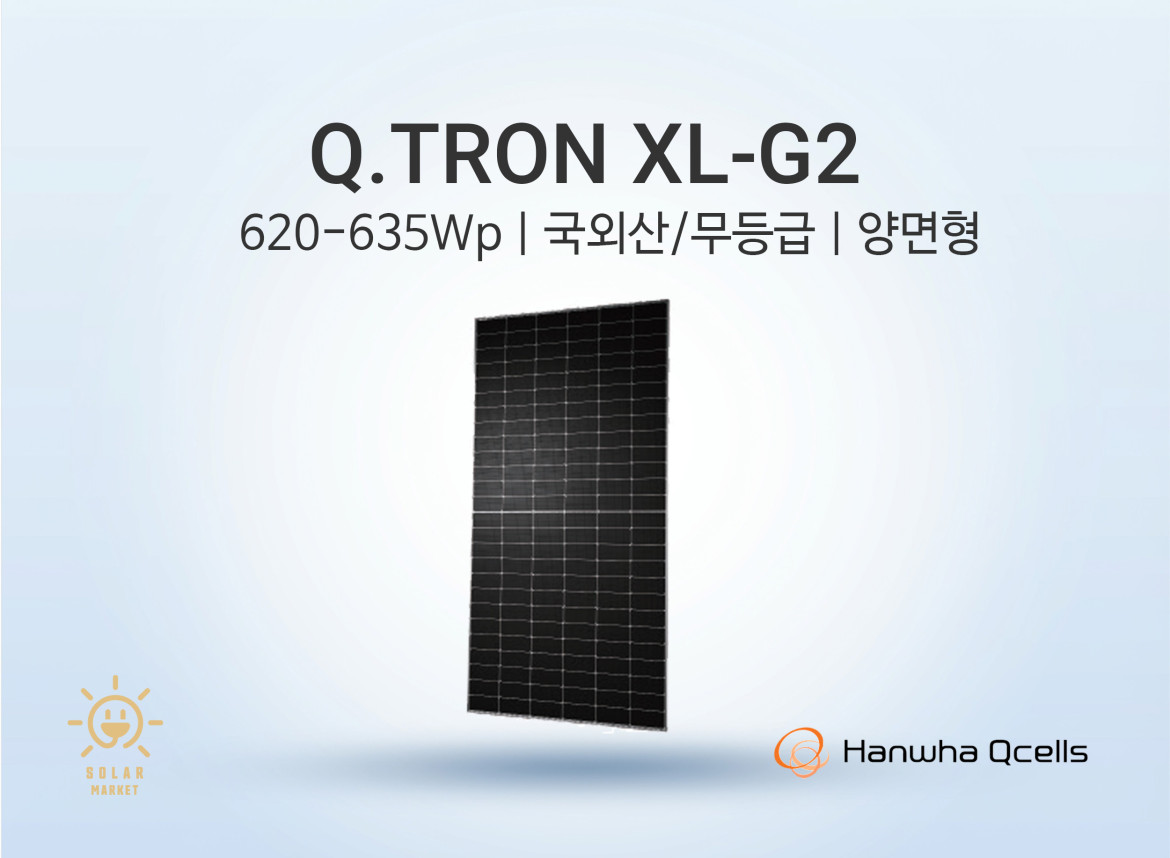

[620-635Wp][무등급] Q.TRON_XL_G2.13-BFG

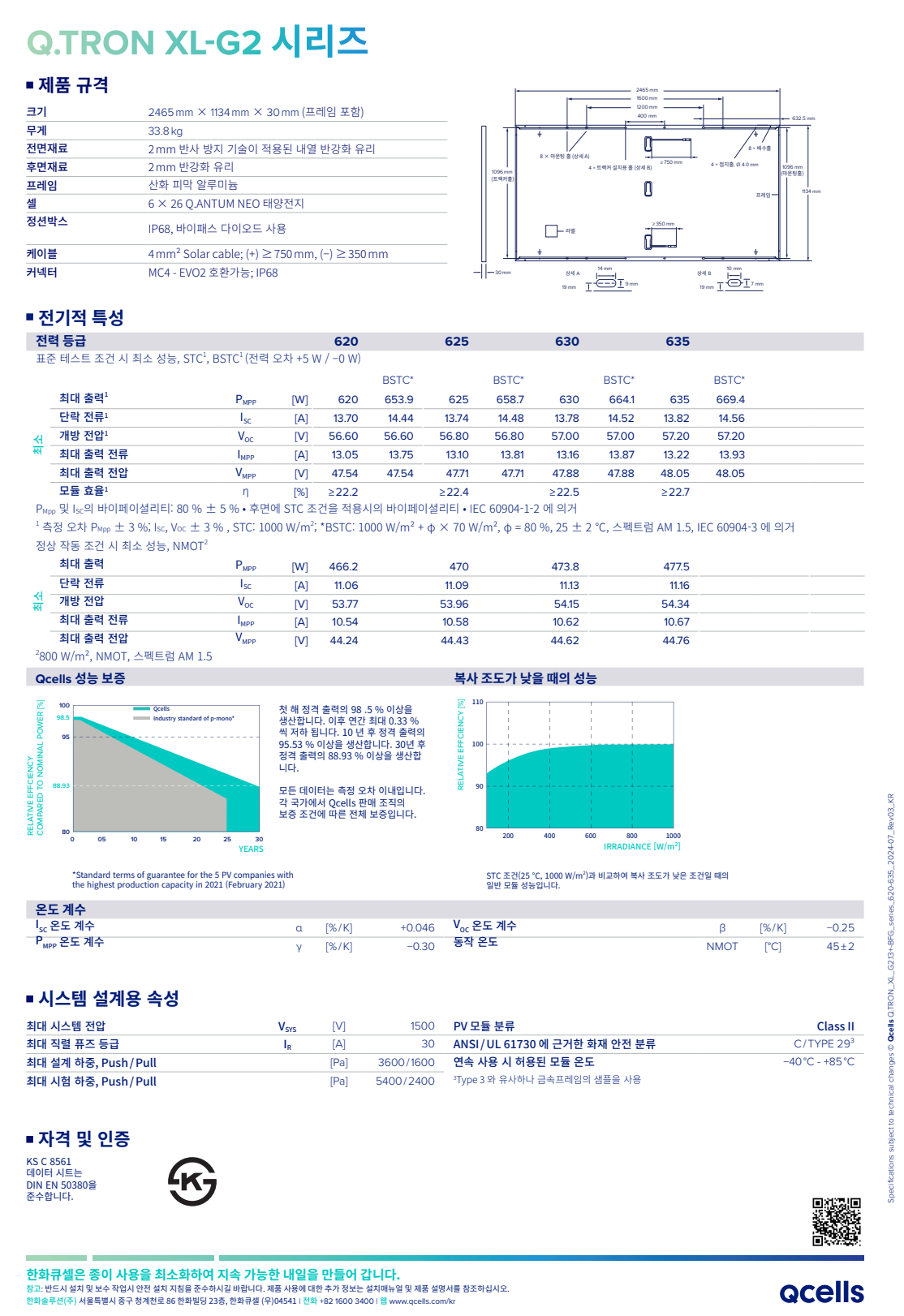

Q.TRON XL‑G2 시리즈 – 제품 규격

항목	사양
크기	2465 mm × 1134 mm × 30 mm (프레임 포함)
무게	33.8 kg
전면재료	2 mm 반사 방지 기술이 적용된 내열 반강화 유리
후면재료	2 mm 반강화 유리
프레임	산화 피막 알루미늄
셀	6 × 26 Q.ANTUM NEO 태양전지 (156 cells)
정션박스	IP68, 바이패스 다이오드 사용
케이블	4 mm² Solar cable; (+) ≥ 750 mm, (−) ≥ 350 mm
커넥터	MC4‑EVO2 호환, IP68

전기적 특성 – STC 조건¹

구분	기호	단위	620	625	630	635
전력 등급 (전력 오차 +5 W / 0 W), 표준 테스트 조건 STC – 셀 온도 25 °C, 1000 W/m², 스펙트럼 AM 1.5
최대 출력	P_mpp	W	620	625	630	635
단락 전류	I_sc	A	13.70	13.74	13.78	13.82
개방 전압	V_oc	V	56.60	56.80	57.00	57.20
최대 출력 전류	I_mpp	A	13.05	13.10	13.16	13.22
최대 출력 전압	V_mpp	V	47.54	47.71	47.88	48.05
모듈 효율	η	%	22.2	22.4	22.6	22.7

전기적 특성 – BSTC* (양면 발전 조건)

구분	기호	단위	620	625	630	635
BSTC*: 1000 W/m² + φ × 70 W/m², φ = 80 % ± 5 %, 25 ± 2 °C, 스펙트럼 AM 1.5
최대 출력	P_mpp	W	653.9	658.7	661.3	669.4
단락 전류	I_sc	A	14.70	14.74	14.78	14.82
개방 전압	V_oc	V	56.68	56.96	57.24	57.52
최대 출력 전류	I_mpp	A	13.45	13.75	13.79	13.93
최대 출력 전압	V_mpp	V	48.26	47.77	47.89	48.05

전기적 특성 – NMOT 조건²

구분	기호	단위	620	625	630	635
정상 작동 조건 시 최소 성능, NMOT – 800 W/m², NMOT, 스펙트럼 AM 1.5
최대 출력	P_mpp	W	466.2	470.0	473.8	477.5
단락 전류	I_sc	A	11.06	11.09	11.12	11.14
개방 전압	V_oc	V	53.76	54.05	54.33	54.61
최대 출력 전류	I_mpp	A	10.35	10.39	10.43	10.47
최대 출력 전압	V_mpp	V	44.24	44.47	44.70	44.92

온도 계수

항목	기호	단위	값
I_sc 온도 계수	α	%/K	+0.046
P_mpp 온도 계수	γ	%/K	‑0.30
V_oc 온도 계수	β	%/K	‑0.25
동작 온도 (NMOT)	NMOT	°C	45 ± 2

시스템 설계용 속성

항목	값
최대 시스템 전압 V_SYS	1,500 V
PV 모듈 분류	Class II
최대 직렬 퓨즈 등급 I_R	30 A
ANSI / UL 61730 에 근거한 화재 안전 분류	C / TYPE 29°
최대 설계 하중, Push / Pull	3,600 Pa / 1,600 Pa
최대 시험 하중, Push / Pull	5,400 Pa / 2,400 Pa
연속 사용 시 허용된 모듈 온도	‑40 ~ +85 °C

¹ STC: 1000 W/m², 셀 온도 25 °C, AM 1.5
² NMOT: 800 W/m², NMOT, 스펙트럼 AM 1.5
*BSTC: 1000 W/m² + φ × 70 W/m², φ = 80 %, 25 ± 2 °C, 스펙트럼 AM 1.5

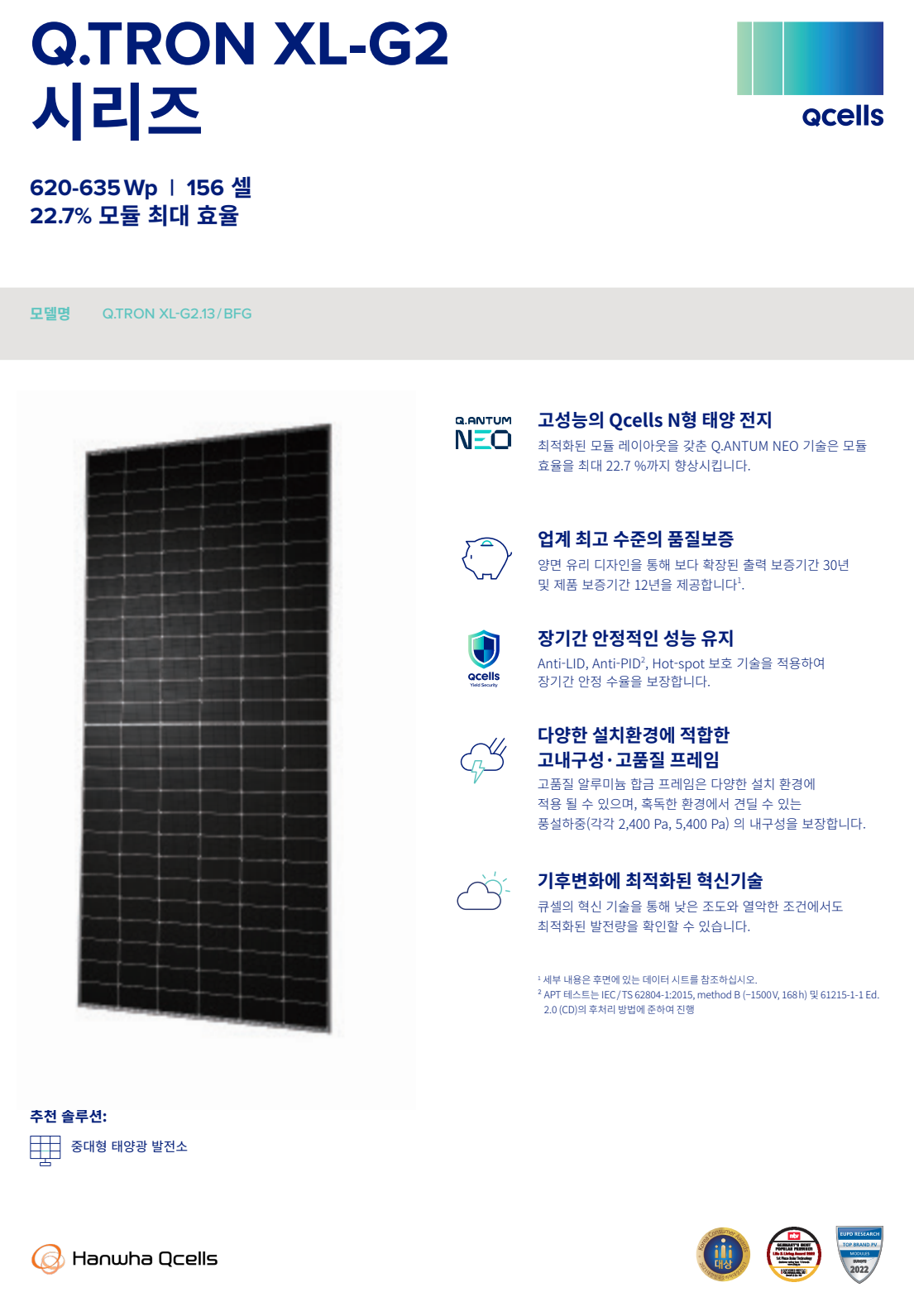

한화큐셀 태양광 모듈 – Q.TRON XL‑G2.13 / BFG(620~635W) 제품 특징

• 고성능 Qcells N형 태양전지 + Q.ANTUM NEO 기술 적용(최대 22.7% 효율 수준)
- 고성능 N형 태양전지와 최적화된 모듈 레이아웃을 갖춘 Q.ANTUM NEO 기술을 적용하여 높은 효율을 목표로 설계된 고출력 모듈입니다.
- 대형 프로젝트에서 “면적당 발전량”과 시스템 경제성을 높이는 방향의 제품 컨셉을 제공합니다.

• 양면유리(Bifacial Glass) 기반 양면형 구조로 발전량 향상 기대
- 전면뿐 아니라 후면에서도 수광이 가능한 양면 구조를 통해, 설치 환경(반사율/지면 조건/이격)에 따라 추가 발전을 기대할 수 있습니다.
- 동일 조건에서 발전량 극대화를 지향하는 설계 방향을 제공합니다.

• 업계 최고 수준의 장기 보증 체계(출력 30년 / 제품 12년)
- 양면 유리 디자인을 통해 출력 보증 30년 및 제품 보증 12년을 제공합니다(자료 표기 기준).
- 장기 운영 관점에서 투자 안정성과 신뢰성을 강화합니다.

• 장기간 안정적인 성능 유지(보호 기술 적용)
- Anti‑LID, Anti‑PID, Hot‑spot 보호 기술을 적용하여 장기 운전 시 성능 저하 리스크를 줄이고 안정 수율을 목표로 합니다.

• 다양한 설치환경에 적합한 고내구성·고품질 프레임
- 고품질 알루미늄 합금 프레임을 적용하여 다양한 설치 환경에 대응할 수 있도록 설계되었습니다.
- 혹독한 환경에서의 풍·설 하중 조건을 고려한 내구 설계를 강조합니다.

• 기후 변화 및 저조도 환경에서도 최적화된 발전 성능 지향
- 큐셀의 혁신 기술을 통해 낮은 조도와 열악한 조건에서도 최적화된 발전량 확보를 목표로 한 제품 컨셉을 제공합니다.

• 추천 적용처: 중·대형 태양광 발전소
- 자료에서 중대형 태양광 발전소 적용을 추천 솔루션으로 제시합니다.
