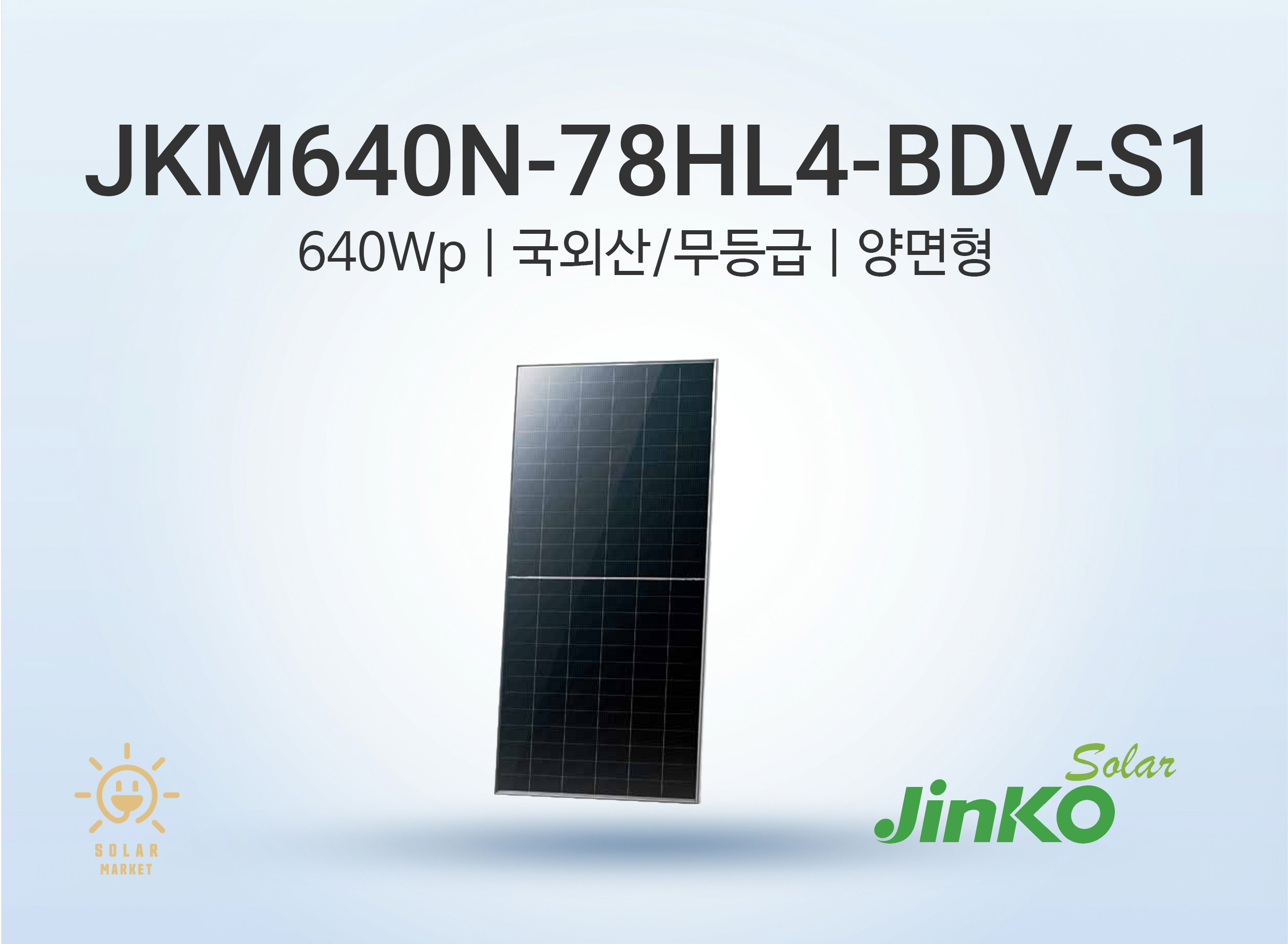

[640Wp] 진코 JKM640N-78HL4-BDV-S1
Jinko Solar Tiger Neo N-Type 78HL4-BDV-S1 | JKM625-650N
JINKO SOLAR Tiger Neo N-Type 78HL4-BDV-S1 JKM625-650N-78HL4-BDV-S1 | 양면 이중 유리 모듈 | N-Type Mono-crystalline |
고출력 · 고효율 · 양면 발전 · HOT 3.0 기술 · SMBB 기술 |
최대 출력 (STC) 650 W 단면 기준 최대 출력 | 최대 출력 (BNPI) 716 W 양면 기준 최대 출력 | 모듈 효율 23.25 % JKM650N 기준 | 출력 허용 오차 0 ~ +3 % 양(+) 허용 공차 보증 |

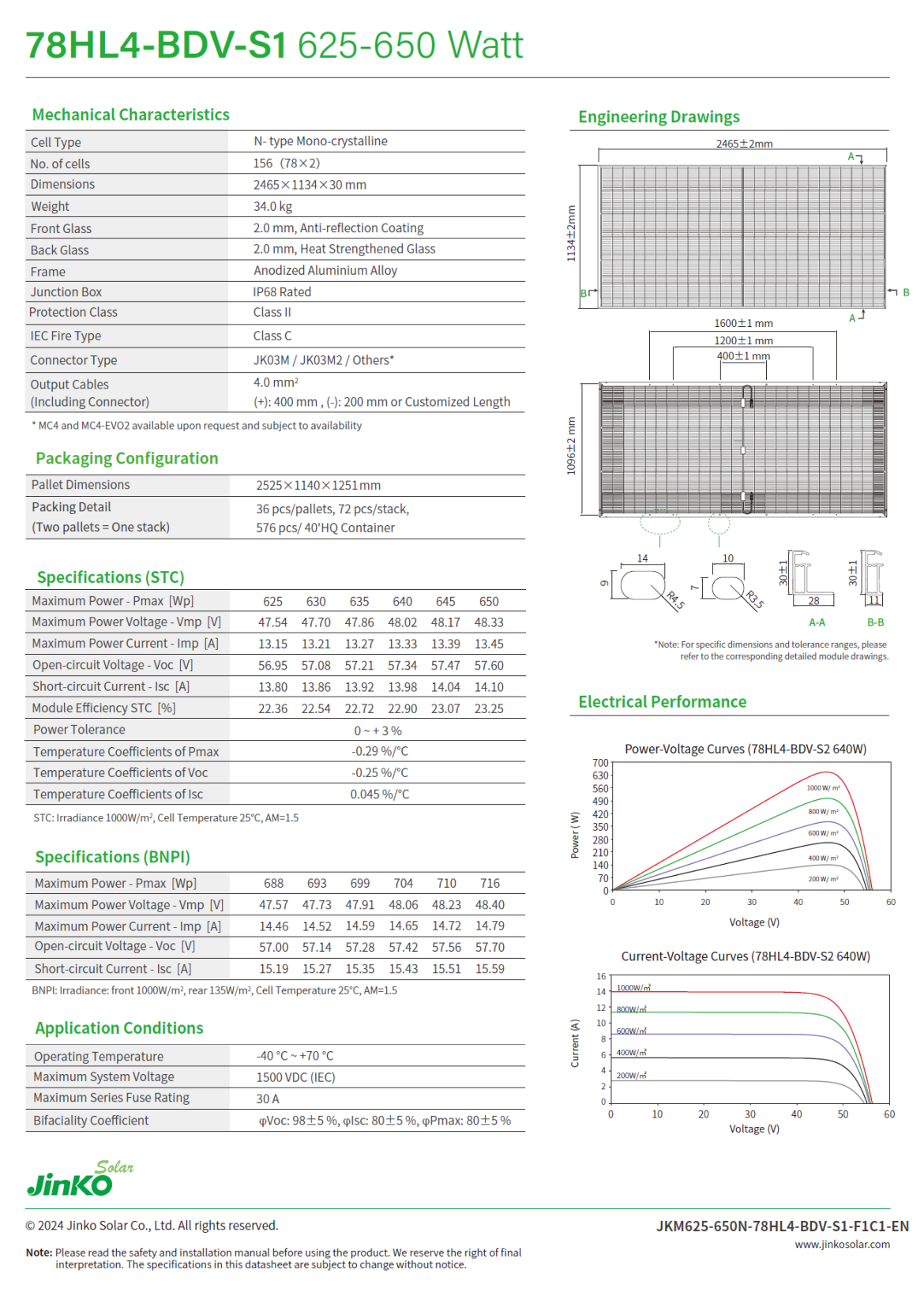

▶ 기술적 사양 | Technical Specifications | |||||||
STC 전기적 특성 (Electrical Characteristics at STC : 1000 W/m², 25°C, AM 1.5G) | |||||||
| 모델명 | JKM625N | JKM630N | JKM635N | JKM640N | JKM645N | JKM650N | 단위 |
| 최대 출력 (Pmax) | 625 | 630 | 635 | 640 | 645 | 650 | Wp |
| 최대 출력 전압 (Vmp) | 47.54 | 47.70 | 47.86 | 48.02 | 48.17 | 48.33 | V |
| 최대 출력 전류 (Imp) | 13.15 | 13.21 | 13.27 | 13.33 | 13.39 | 13.45 | A |
| 개방 전압 (Voc) | 56.95 | 57.08 | 57.21 | 57.34 | 57.47 | 57.60 | V |
| 단락 전류 (Isc) | 13.80 | 13.86 | 13.92 | 13.98 | 14.04 | 14.10 | A |
| 모듈 효율 | 22.36 | 22.54 | 22.72 | 22.90 | 23.07 | 23.25 | % |
| 출력 허용 오차 | 0 ~ +3 % | ||||||
BNPI 전기적 특성 (Bifacial Nameplate Power - BNPI : 전면 1000 W/m² + 후면 135 W/m², 25°C, AM 1.5G) | |||||||
| 모델명 | JKM625N | JKM630N | JKM635N | JKM640N | JKM645N | JKM650N | 단위 |
| 최대 출력 (Pmax) | 688 | 693 | 699 | 704 | 710 | 716 | W |
| 최대 출력 전압 (Vmp) | 47.57 | 47.73 | 47.91 | 48.06 | 48.23 | 48.40 | V |
| 최대 출력 전류 (Imp) | 14.46 | 14.52 | 14.59 | 14.65 | 14.72 | 14.79 | A |
| 개방 전압 (Voc) | 57.00 | 57.14 | 57.28 | 57.42 | 57.56 | 57.70 | V |
| 단락 전류 (Isc) | 15.19 | 15.27 | 15.35 | 15.43 | 15.51 | 15.59 | A |
양면 발전 특성 (Bifacial Power Generation) | |||||||
| 양면율 φVoc | 98 ± 5 % | ||||||
| 양면율 φIsc | 80 ± 5 % | ||||||
| 양면율 φPmax | 80 ± 5 % | ||||||
온도 특성 (Temperature Characteristics) | |||||||
| 최대 출력 온도계수 (Pmax) | -0.29 %/°C | ||||||
| 개방 전압 온도계수 (Voc) | -0.25 %/°C | ||||||
| 단락 전류 온도계수 (Isc) | +0.045 %/°C | ||||||
| 동작 온도 범위 | -40 °C ~ +70 °C | ||||||
기계적 특성 (Mechanical Characteristics) | |||||||
| 셀 타입 | N-Type Mono-crystalline | ||||||
| 셀 수량 | 156셀 (78 × 2) | ||||||
| 모듈 크기 (L × W × H) | 2465 × 1134 × 30 mm | ||||||
| 무게 | 34.0 kg | ||||||
| 전면 유리 | 2.0 mm, 반사 방지 코팅 (Anti-reflection Coating) | ||||||
| 후면 유리 | 2.0 mm, 열강화 유리 (Heat Strengthened Glass) | ||||||
| 프레임 | 무도장 알루미늄 합금 (Anodized Aluminium Alloy) | ||||||
| 정션 박스 | IP68 등급 | ||||||
| 보호 등급 | Class II | ||||||
| IEC 화재 등급 | Class C | ||||||
| 커넥터 타입 | JK03M / JK03M2 / Others (MC4, MC4-EVO2 선택 가능) | ||||||
| 출력 케이블 | 4.0 mm² | (+) 400 mm / (-) 200 mm (커스터마이징 가능) | ||||||
시스템 사양 (System Specifications) | |||||||
| 최대 시스템 전압 | 1500 V DC (IEC) | ||||||
| 최대 직렬 퓨즈 정격 | 30 A | ||||||
| 최대 풍압 하중 (전면) | 5400 Pa | ||||||
| 최대 풍압 하중 (후면) | 2400 Pa | ||||||
포장 사양 (Packaging Configuration) | |||||||
| 팔레트 크기 | 2525 × 1140 × 1251 mm | ||||||
| 포장 수량 | 36 pcs / 팔레트 · 72 pcs / 스택 (팔레트 2개 = 스택 1개) | ||||||
| 40' HQ 컨테이너 적재량 | 576 pcs | ||||||
보증 (Warranty) | |||||||
| 제품 보증 | 12년 | ||||||
| 선형 출력 보증 | 30년 선형 출력 보증 | ||||||
| 1년차 출력 감소율 | 1% 이하 | ||||||
| 30년 후 잔존 출력 | 87.4% 이상 | ||||||
▶ 제품 소개 | Product Overview |
| 모델명 | JKM625-650N-78HL4-BDV-S1 |
| 제품 라인업 | Tiger Neo N-Type 78HL4-BDV-S1 시리즈 (양면 이중 유리 모듈) |
| 셀 기술 | N-Type Mono-crystalline (TOPCon + HOT 3.0 + SMBB 기술 적용) |
| 출력 범위 (STC) | 625 Wp ~ 650 Wp |
| 출력 범위 (BNPI) | 688 W ~ 716 W (전면 1000 W/m² + 후면 135 W/m² 기준) |
| 최대 출력 전압 (Vmp) | 48.33 V (JKM650N 기준) |
| 최대 출력 전류 (Imp) | 13.45 A (JKM650N 기준) |
| 개방 전압 (Voc) | 57.60 V (JKM650N 기준) |
| 단락 전류 (Isc) | 14.10 A (JKM650N 기준) |
| 모듈 효율 | 최대 23.25 % (JKM650N 기준) |
| 온도 계수 (Pmax) | -0.29 %/°C |
| 최대 시스템 전압 | 1500 V DC (IEC) |
| 모듈 크기 | 2465 × 1134 × 30 mm |
| 모듈 무게 | 34.0 kg |
| 구조 | 양면 이중 유리 (Bifacial Dual Glass) | 전후면 2.0 mm 강화 유리 |
| 출력 허용 오차 | 0 ~ +3 % |

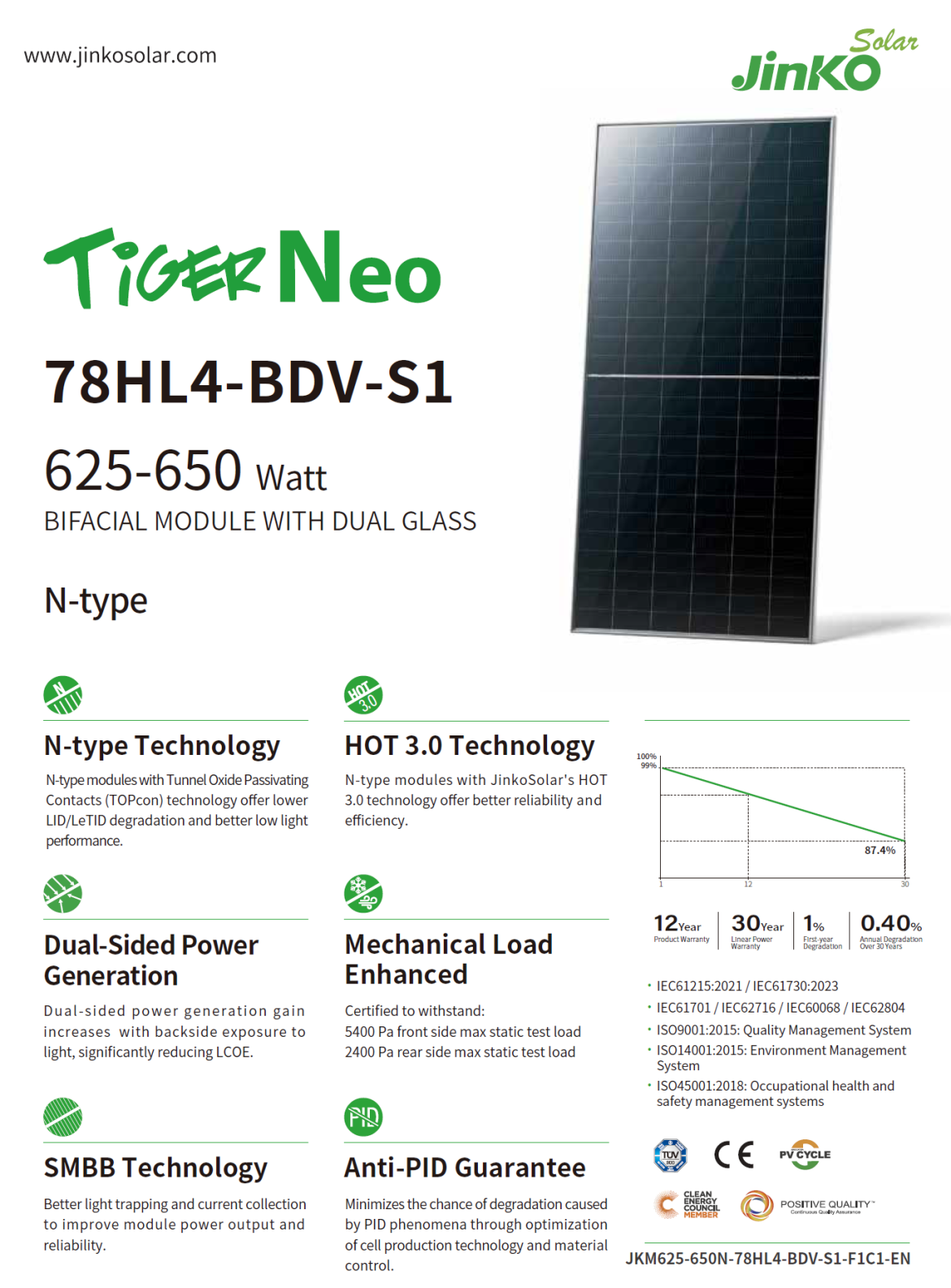

▶ 제품 특징 | Key Features |
| ① 고출력 · 고효율 | N-Type TOPCon 기술 및 HOT 3.0 기술 적용으로 STC 기준 최대 650 Wp, 모듈 효율 23.25 % 달성. BNPI 조건(전면 1000 W/m² + 후면 135 W/m²)에서 최대 716 W 출력 실현. |
| ② HOT 3.0 기술 | Jinko Solar 독자 개발 HOT (High-efficiency On TOPCon) 3.0 기술 적용으로 향상된 신뢰성과 효율을 동시에 구현. 이전 세대 대비 발전 성능 및 장기 안정성이 크게 개선. |
| ③ SMBB 기술 | Super Multi-Busbar (SMBB) 기술 적용으로 빛 포획력 향상 및 전류 수집 효율을 극대화. 모듈 출력 및 신뢰성 전반에 걸쳐 성능 개선 효과를 제공. |
| ④ 낮은 온도 계수 | Pmax 온도 계수 -0.29 %/°C로 고온 환경에서도 출력 손실이 최소화됩니다. 일사량이 높은 여름철 및 고온 지역에서 경쟁 제품 대비 실발전량이 우수합니다. |
| ⑤ 양면 발전 (Bifacial) | φPmax 80 ± 5 % 양면율로 후면에서도 추가 발전이 가능하여 LCOE(균등화 발전 비용)를 획기적으로 절감. 지면 반사율에 따라 BNPI 기준 최대 716 W까지 출력 가능. |
| ⑥ 낮은 LID / LeTID | N-Type TOPCon 셀 특성으로 광유발 열화(LID) 및 광열유발 열화(LeTID)가 P-Type 대비 현저히 낮아 장기간 안정적인 출력 유지가 가능합니다. |
| ⑦ 저조도 성능 우수 | N-Type 셀의 저조도 특성으로 흐린 날씨·새벽·저녁 시간대에도 안정적 발전이 가능하여 연간 실제 발전량(IRR)이 높습니다. 1년차 출력 감소율 1% 이하 보증. |
| ⑧ Anti-PID 보증 | 셀 생산 기술 및 소재 최적화를 통해 PID(전위유발 열화) 현상으로 인한 출력 저하 가능성을 최소화. 고전압 시스템 환경에서도 안정적인 발전을 보장합니다. |
| ⑨ 내구성 · 내하중성 | 전면 5400 Pa, 후면 2400 Pa 정적 하중 시험 통과. IEC 61701 염수 분무 시험 및 IEC 62716 암모니아 내성 시험 인증 취득. 이중 유리 구조로 장기 신뢰성 확보. |
| ⑩ 장기 출력 보증 | 12년 제품 보증 및 30년 선형 출력 보증 제공. 30년 후 잔존 출력 87.4% 이상 보장. 연간 발전량 예측이 용이하여 투자 수익성(IRR) 분석에 유리합니다. |
▶ 인증 현황 | Certifications |
| 구분 | 인증 항목 | 비고 |
| 제품 안전 인증 | IEC 61215:2021 | 결정질 실리콘 모듈 설계 적격성 및 형식 승인 |
| IEC 61730:2023 | 태양광 모듈 안전 적격성 인증 | |
| 내환경성 인증 | IEC 61701 | 염수 분무 부식 시험 통과 |
| IEC 62716 | 암모니아 내성 시험 통과 | |
| IEC 60068 | 환경 시험 (온습도, 열충격 등) | |
| PID 내성 인증 | IEC 62804 | 전위유발 열화(PID) 시험 통과 |
| 품질 경영 | ISO 9001:2015 | 품질 경영 시스템 |
| 환경 경영 | ISO 14001:2015 | 환경 경영 시스템 |
| 안전 보건 | ISO 45001:2018 | 안전 보건 경영 시스템 |
▶ 회사 소개 | About Jinko Solar |
| 설립 | 2006년 (중국 상하이) |
| 상장 | NYSE 상장 (JKS) · 상하이 증권거래소 상장 (688599) |
| 수출 국가 | 160개국 이상 |
| 누적 출하량 | 200 GW 이상 (글로벌 누적 기준) |
| 글로벌 생산 거점 | 중국, 말레이시아, 미국, 베트남, UAE 등 다수 국가 |
| 주요 사업 | 태양광 모듈 제조 및 판매, 태양광 발전소 개발 및 운영 |
| 연구 개발 | 글로벌 R&D 센터 운영, N-Type TOPCon 셀 효율 세계 최고 수준 보유 |
| 제품 보증 | 제품 보증 12년 / 출력 보증 30년 (30년 후 잔존 출력 87.4% 이상) |
| 시장 지위 | 글로벌 태양광 모듈 출하량 1위 기업. N-Type TOPCon 기술(Tiger Neo 시리즈)을 통해 고효율 제품 시장을 선도하며, 전세계 유틸리티·상업·주거용 시장에 공급 중. |
※ 본 자료의 사양은 사전 예고 없이 변경될 수 있습니다. 최신 사양은 공식 데이터시트를 참조하십시오. ※ STC 기준: 조도 1000 W/m², 셀 온도 25 °C, AM 1.5G ※ BNPI 기준: 전면 1000 W/m² + 후면 135 W/m², 셀 온도 25 °C, AM 1.5G Source: JKM625-650N-78HL4-BDV-S1-F1C1-EN Datasheet | © 2024 Jinko Solar Co., Ltd. All rights reserved. |
