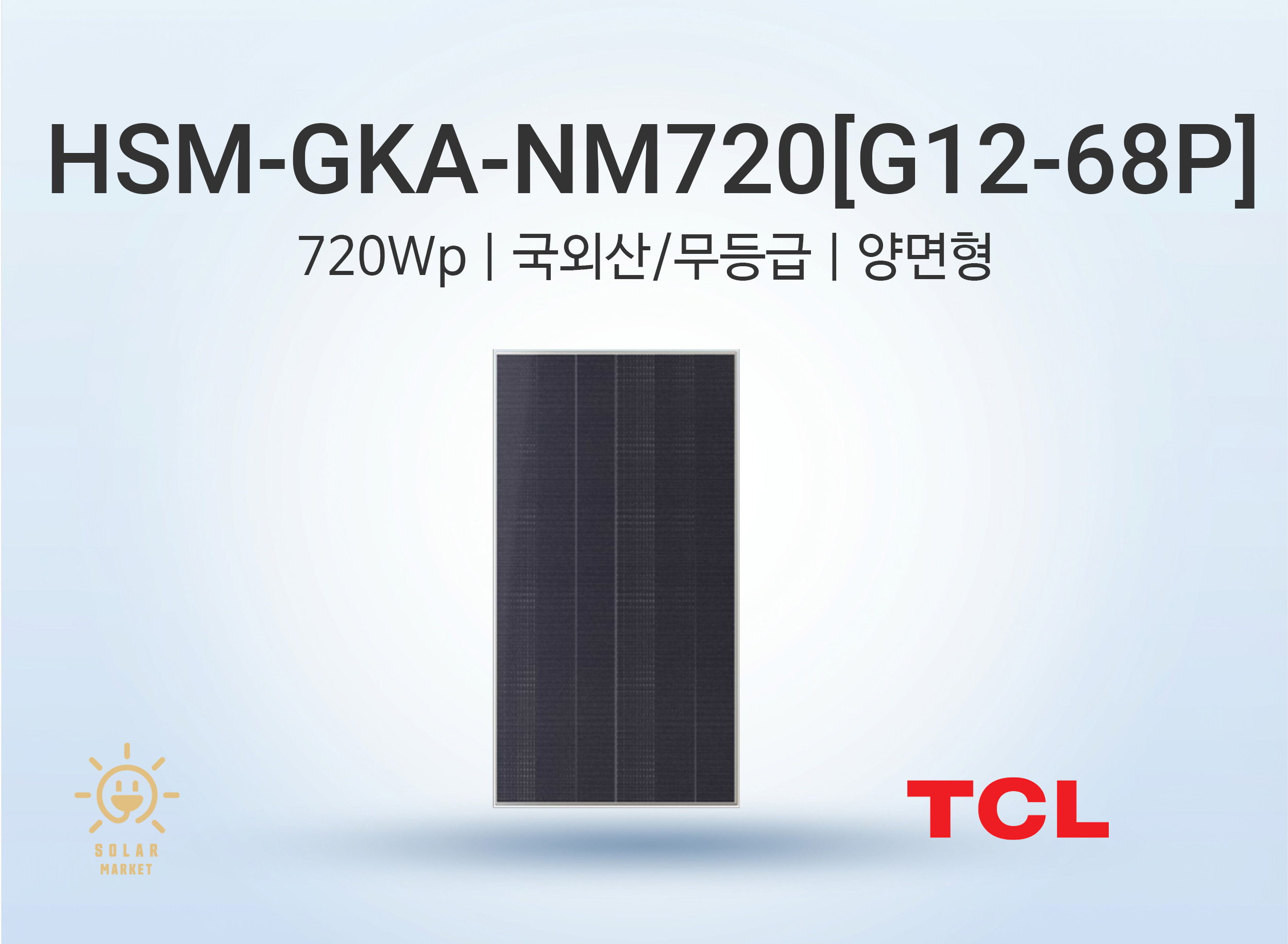

티씨엘 [TCL] 태양광모듈

TCL SOLAR MODULE

HSM-GKA-NM705~730

G12-68P N-type Bifacial TopCon + Shingled Module

720W Maximum Power

23.2% Maximum Efficiency

0~+5W Power Tolerance

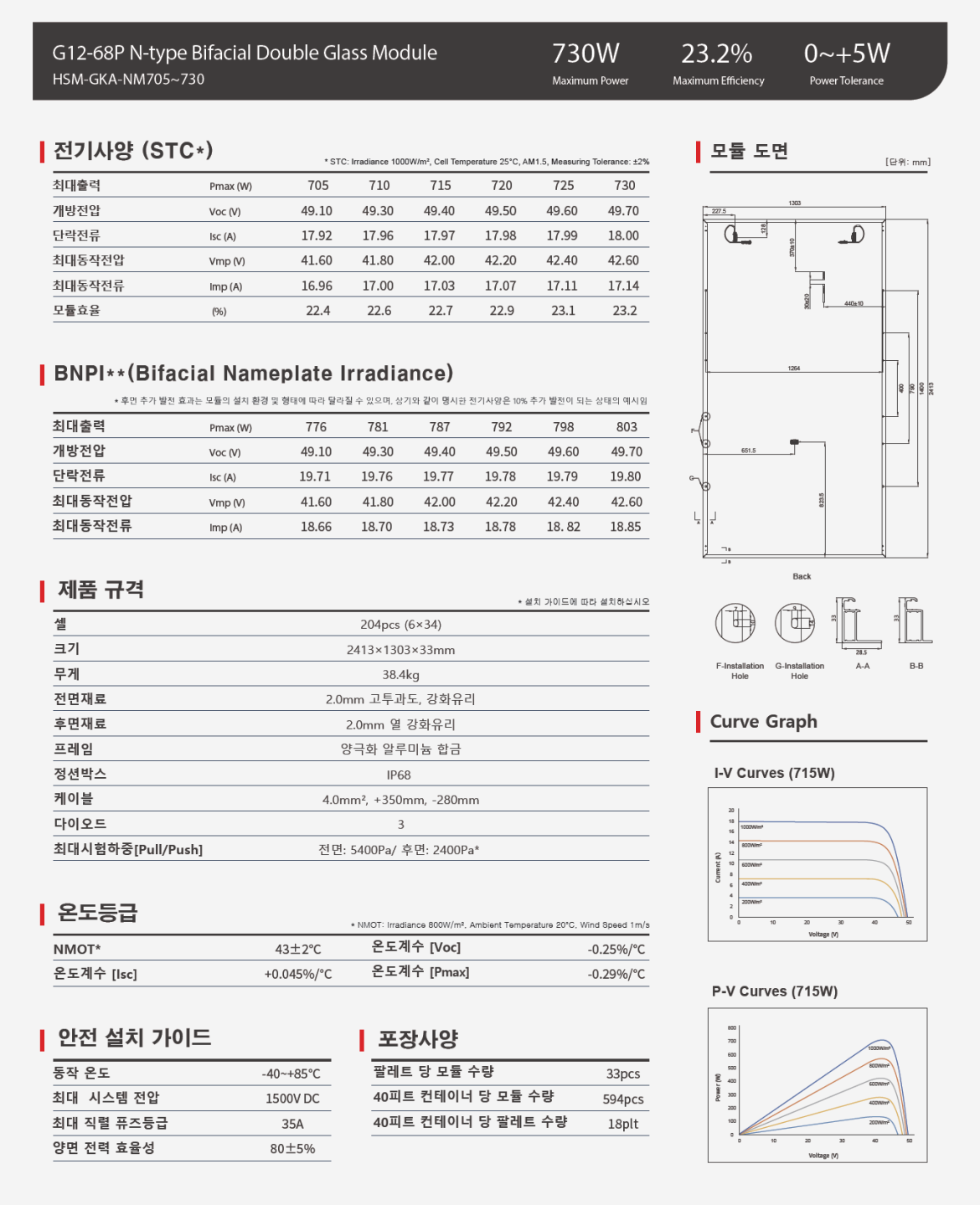

▶ 제품스펙 | Specifications

전기사양 (STC: Irradiance 1000W/m², Cell Temperature 25°C, AM1.5, Measuring Tolerance: ±2%)

항목	단위	705	710	715	720	725	730
최대출력 Pmax	W	705	710	715	720	725	730
개방전압 Voc	V	49.10	49.30	49.40	49.50	49.60	49.70
단락전류 Isc	A	17.92	17.96	17.97	17.98	17.99	18.00
최대동작전압 Vmp	V	41.60	41.80	42.00	42.20	42.40	42.60
최대동작전류 Imp	A	16.96	17.00	17.03	17.07	17.11	17.14
모듈효율	%	22.4	22.6	22.7	22.9	23.1	23.2

※ Power Tolerance: 0~+5W

BNPI (Bifacial Nameplate Irradiance) — 후면 추가발전효과 시 전기사양

※ 후면 추가 발전 효과는 모듈의 설치 환경 및 형태에 따라 달라질 수 있으며, 상기와 같이 명시한 전기사양은 10% 추가 발전이 되는 상태의 예시입니다.

항목	단위	705	710	715	720	725	730
최대출력 Pmax	W	776	781	787	792	798	803
개방전압 Voc	V	49.10	49.30	49.40	49.50	49.60	49.70
단락전류 Isc	A	19.71	19.76	19.77	19.78	19.79	19.80
최대동작전압 Vmp	V	41.60	41.80	42.00	42.20	42.40	42.60
최대동작전류 Imp	A	18.66	18.70	18.73	18.78	18.82	18.85

제품 규격 | Mechanical Data

셀 구성	204pcs (6×34) \| 210mm N-type TOPCon
웨이퍼	210mm, 두께 ≤130µm
모듈 크기	2,413 × 1,303 × 33 mm
무게	38.4 kg
전면 재료	2.0mm 고투과도 강화유리
후면 재료	2.0mm 열강화유리 (양면유리 구조)
프레임	양극화 알루미늄 합금
정션박스	IP68 등급
케이블	4.0mm², +350mm / -280mm
바이패스 다이오드	3개

운전 조건 | Operating Conditions

최대시험하중 (전면/후면)	5,400 Pa / 2,400 Pa
동작 온도	-40 ~ +85 °C
최대 시스템 전압	1,500V DC
최대 직렬 퓨즈등급	35A
양면 전력 효율성	80 ± 5%

온도 계수 | Temperature Coefficient

NMOT	43 ± 2 °C
온도계수 Voc	-0.25%/°C
온도계수 Isc	+0.045%/°C
온도계수 Pmax	-0.29%/°C

포장 사양 | Packaging

팔레트 당 모듈 수량	33 pcs
40피트 컨테이너 당 팔레트 수량	18 plt
40피트 컨테이너 당 모듈 수량	594 pcs

보증 기간 | Warranty

제품 품질 보증	15년
제품 성능 보증	30년 (30년 후 87.4% 이상 출력 보증)
초기 성능 저하	첫 해 1% 미만

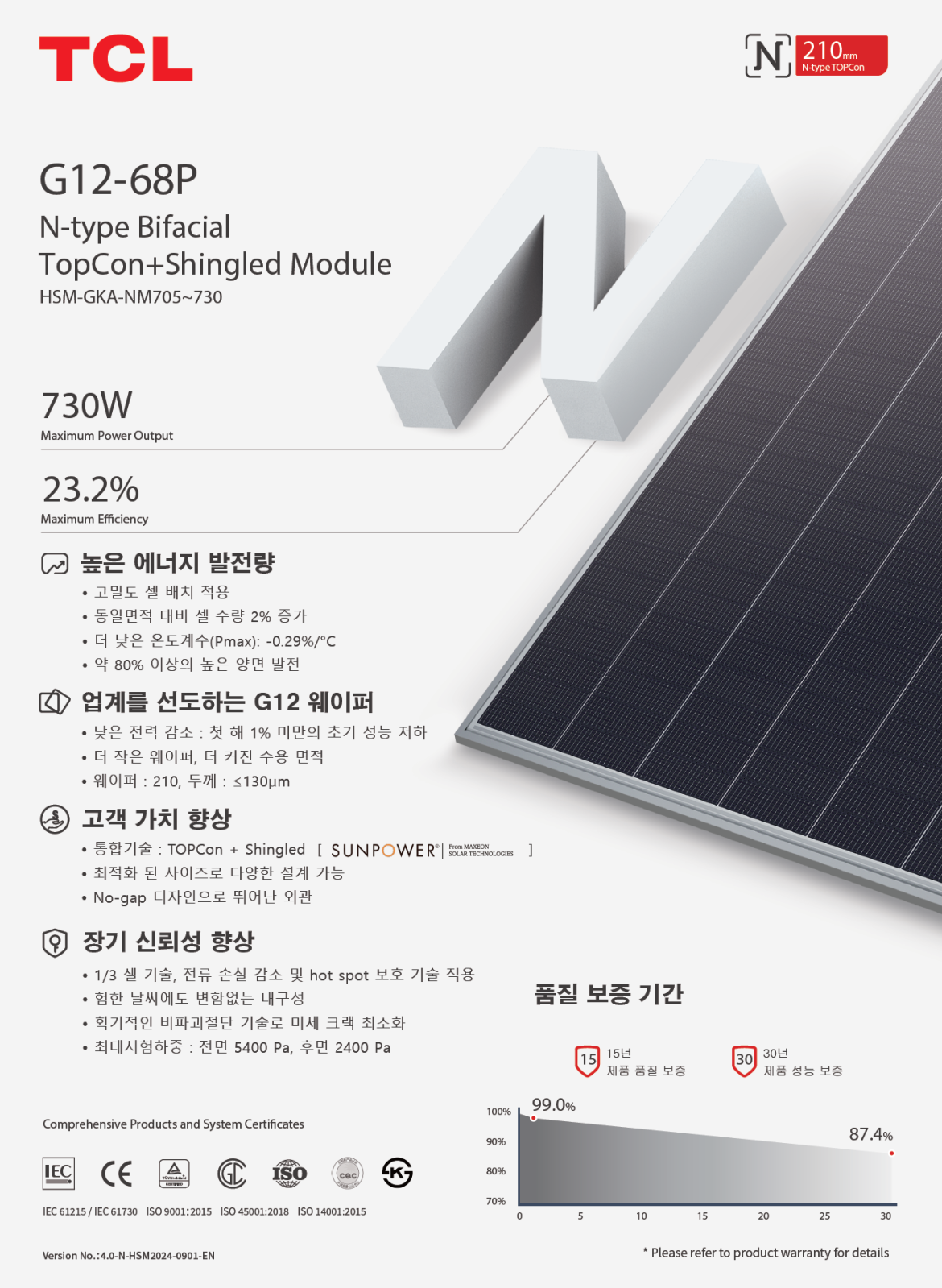

▶ 제품 소개 | Product Overview

HSM-GKA-NM705~730은 TCL에서 제조한 초고출력 N-type 양면(Bifacial) 태양광 모듈입니다. 업계를 선도하는 G12(210mm) 대형 웨이퍼(두께 ≤130µm)를 기반으로 TOPCon(Tunnel Oxide Passivated Contact) 셀 기술과 Shingled(쉰글드) 배열 기술을 통합 적용하여, 최대 730W의 출력과 23.2%의 높은 모듈 변환 효율을 달성했습니다.

양면유리(Double Glass) 구조를 채택하여 후면에서도 약 80% 이상의 양면 발전 효율을 실현하며, 전면 5,400Pa / 후면 2,400Pa의 높은 내하중 성능으로 혹독한 기후 환경에서도 안정적인 운용이 가능합니다.

204셀(6×34) 고밀도 배치와 No-gap 디자인을 통해 동일 면적 대비 셀 수량을 2% 증가시켰으며, 15년 제품 품질 보증과 30년 성능 보증(30년 후 87.4% 이상)을 제공하여 대규모 발전 프로젝트에 최적화된 장기 투자 가치를 보장합니다.

▶ 제품 특징 | Key Features

⚡높은 에너지 발전량

고밀도 셀 배치를 적용하여 동일 면적 대비 셀 수량을 2% 증가시켰습니다. 낮은 온도 계수(Pmax: -0.29%/°C)로 고온 환경에서도 출력 손실을 최소화하며, 양면 발전 효율 약 80% 이상으로 설치 환경에 따라 후면 추가 발전 효과를 극대화할 수 있습니다.

⚡ 통합 기술: TOPCon + Shingled

N-type TOPCon 셀 기술과 Shingled 배열 기술을 결합하여 전력 손실을 최소화했습니다. 1/3 셀 기술로 전류 손실을 감소시키고, Hot Spot 보호 기술을 적용하여 부분 음영 조건에서도 안정적인 성능을 유지합니다.

⚡ 업계 선도 G12 대형 웨이퍼

210mm G12 웨이퍼(두께 ≤130µm)를 사용하여 단일 모듈에서 최대 730W의 초고출력을 실현합니다. 더 작은 웨이퍼로 더 넓은 수용 면적을 확보하고, 최적화된 사이즈로 다양한 설계가 가능하며 No-gap 디자인으로 깔끔하고 뛰어난 외관을 제공합니다.

⚡장기 신뢰성 향상

험한 날씨에도 변함없는 내구성을 보장합니다. 획기적인 비파괴절단 기술로 미세 크랙을 최소화하였으며, 전면 5,400Pa / 후면 2,400Pa의 최대 시험하중을 견딥니다. 첫 해 1% 미만의 초기 성능 저하로 장기간 안정적인 발전 성능을 유지합니다.

⚡양면유리(Double Glass) 구조

전면 2.0mm 고투과도 강화유리와 후면 2.0mm 열강화유리로 구성된 양면유리 구조를 채택하여 내습성, 내염성, 내후성이 뛰어나며 IP68 등급의 정션박스로 외부 환경으로부터 확실한 보호를 제공합니다.

▶ 인증 현황 | Certifications

구분	인증 규격
제품 인증	IEC 61215 / IEC 61730
품질 경영 시스템	ISO 9001:2015
환경 경영 시스템	ISO 14001:2015
안전보건 경영 시스템	ISO 45001:2018

▶ 회사 소개 | About TCL

TCL은 글로벌 전자·에너지 기업으로, 태양광 사업 부문에서 고효율 N-type TOPCon 모듈의 연구·개발·제조를 선도하고 있습니다. G10(182mm)부터 G12(210mm)까지 다양한 웨이퍼 플랫폼을 기반으로 Shingled 배열 기술 등 차세대 셀 기술을 적극 도입하여 업계 최고 수준의 변환 효율과 신뢰성을 갖춘 태양광 모듈을 공급하고 있습니다.

ISO 9001(품질경영), ISO 14001(환경경영), ISO 45001(안전보건경영) 인증을 취득하여 체계적인 품질 관리 시스템을 운영하고 있으며, IEC 61215 / IEC 61730 국제 제품 인증을 통해 글로벌 시장에서 인정받는 제품 품질을 보장합니다.

지속 가능한 에너지 미래를 위해 끊임없이 기술 혁신에 투자하며, 전 세계 고객에게 최적화된 태양광 솔루션을 제공하는 것을 목표로 하고 있습니다.

TCL | HSM-GKA-NM705~730

G12-68P N-type Bifacial TopCon + Shingled Module
