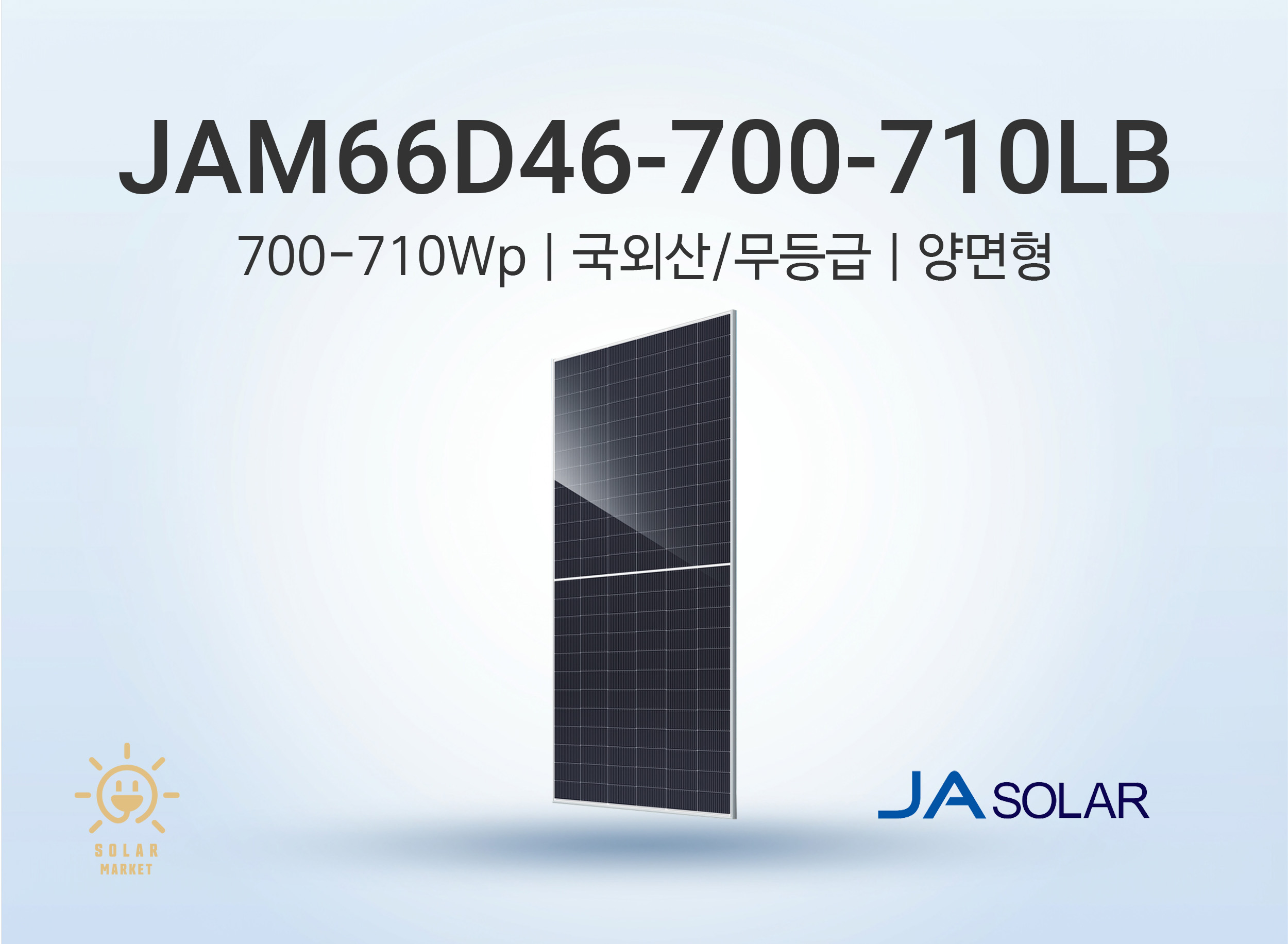

[700-710Wp][무등급] JAM66D46-700-710LB
01_[700W_무등급]_JA_JAM66D46-700LB.zip

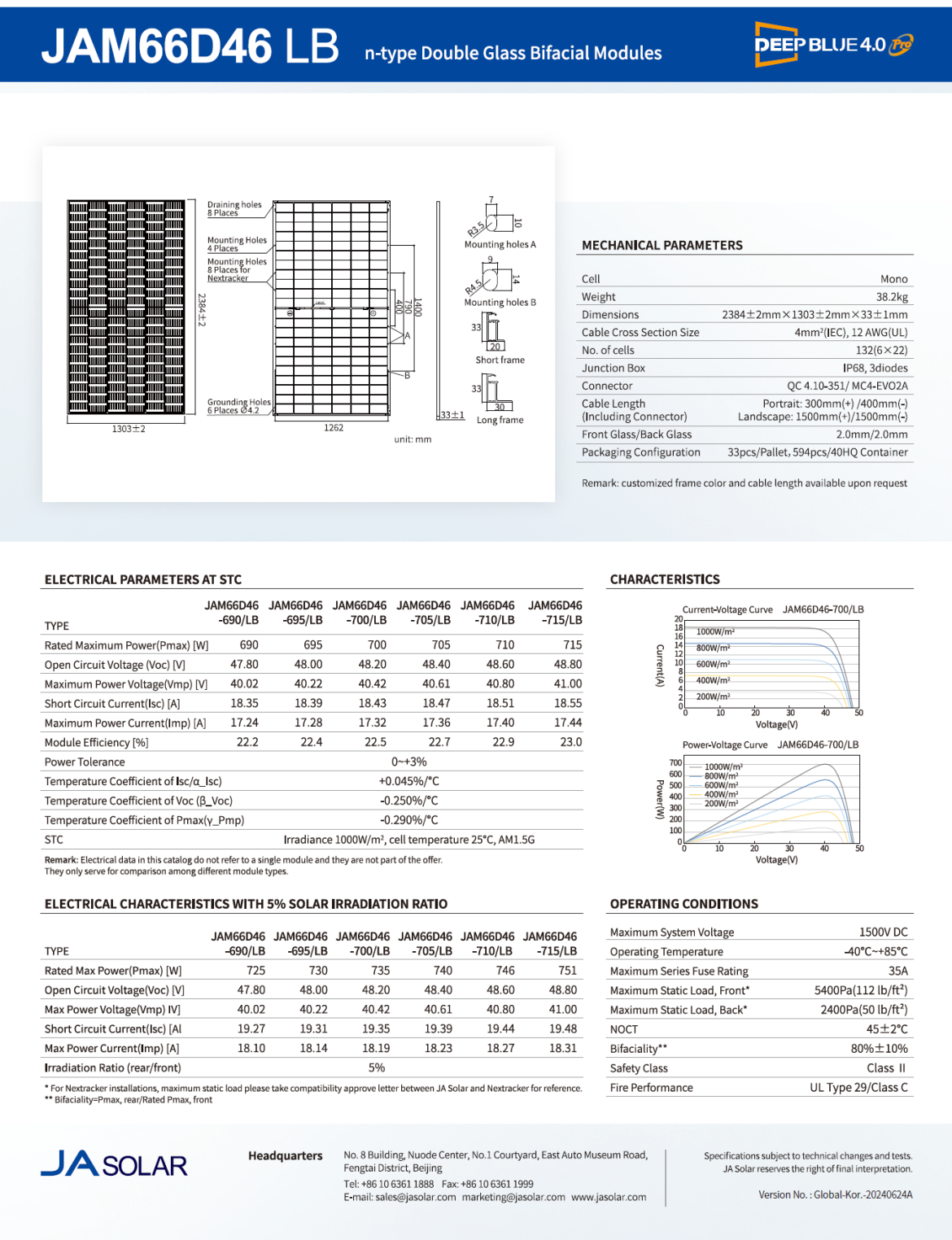

JA SOLAR | DEEP BLUE 4.0 Pro
JAM66D46 LB 690~715
N-type Double Glass Bifacial Module
▶ 제품스펙 | Specifications
전기사양 (STC: Irradiance 1000W/m², Cell Temperature 25°C, AM1.5)
| 항목 | 단위 | 690/LB | 695/LB | 700/LB | 705/LB | 710/LB | 715/LB |
|---|---|---|---|---|---|---|---|
| 최대출력 Pmax | W | 690 | 695 | 700 | 705 | 710 | 715 |
| 개방전압 Voc | V | 47.80 | 48.00 | 48.20 | 48.40 | 48.60 | 48.80 |
| 최대동작전압 Vmp | V | 40.02 | 40.22 | 40.42 | 40.61 | 40.80 | 41.00 |
| 단락전류 Isc | A | 18.35 | 18.39 | 18.43 | 18.47 | 18.51 | 18.55 |
| 최대동작전류 Imp | A | 17.24 | 17.28 | 17.32 | 17.36 | 17.40 | 17.44 |
| 모듈효율 | % | 22.2 | 22.4 | 22.5 | 22.7 | 22.9 | 23.0 |
※ Power Tolerance: 0~+3%
후면 추가발전효과 5% (Irradiation Ratio rear/front) 시 전기사양
※ Nextracker 설치 시 최대 정적 하중은 JA Solar와 Nextracker 간 호환성 승인 레터를 참조 | Bifaciality = Pmax(rear) / Rated Pmax(front)
| 항목 | 단위 | 690/LB | 695/LB | 700/LB | 705/LB | 710/LB | 715/LB |
|---|---|---|---|---|---|---|---|
| 최대출력 Pmax | W | 725 | 730 | 735 | 740 | 746 | 751 |
| 개방전압 Voc | V | 47.80 | 48.00 | 48.20 | 48.40 | 48.60 | 48.80 |
| 최대동작전압 Vmp | V | 40.02 | 40.22 | 40.42 | 40.61 | 40.80 | 41.00 |
| 단락전류 Isc | A | 19.27 | 19.31 | 19.35 | 19.39 | 19.44 | 19.48 |
| 최대동작전류 Imp | A | 18.10 | 18.14 | 18.19 | 18.23 | 18.27 | 18.31 |
※ Irradiation Ratio (rear/front): 5%
제품 규격 | Mechanical Parameters
| 셀 | Mono | 132 (6×22) | n-Bycium+ 18BB MBB Half-Cell |
| 모듈 크기 | 2,384 ± 2 × 1,303 ± 2 × 33 ± 1 mm |
| 무게 | 38.2 kg |
| 전면 / 후면 유리 | 2.0mm / 2.0mm (양면유리 구조) |
| 정션박스 | IP68, 3 diodes |
| 커넥터 | QC 4.10-351 / MC4-EVO2A |
| 케이블 | 4mm²(IEC), 12 AWG(UL) | Portrait: +300mm / -400mm | Landscape: +1,500mm / -1,500mm |
| 포장 구성 | 33 pcs/Pallet | 594 pcs/40HQ Container |
※ 프레임 색상 및 케이블 길이는 요청 시 커스터마이징 가능
운전 조건 | Operating Conditions
| 최대 시스템 전압 | 1,500V DC |
| 동작 온도 | -40 ~ +85 °C |
| 최대 직렬 퓨즈등급 | 35A |
| 최대시험하중 전면 (Front) | 5,400 Pa (112 lb/ft²) |
| 최대시험하중 후면 (Back) | 2,400 Pa (50 lb/ft²) |
| 양면 전력 효율성 (Bifaciality) | 80% ± 10% |
| Safety Class | Class II |
| Fire Performance | UL Type 29 / Class C |
온도 계수 | Temperature Coefficient
| NOCT | 45 ± 2 °C |
| 온도계수 Isc (α_Isc) | +0.045%/°C |
| 온도계수 Voc (β_Voc) | -0.250%/°C |
| 온도계수 Pmax (γ_Pmp) | -0.290%/°C |
보증 기간 | Warranty
| 제품 품질 보증 | 12년 |
| 선형 출력 보증 | 30년 (1차 년도 1% 이하, 이후 연간 0.4% 이하 저하, 30년 후 87.4% 이상) |
| 표준 모듈 대비 추가 보증 | +6.3% (30년 기준, 표준 모듈 선형 보증 대비) |
▶ 제품 소개 | Product Overview
JAM66D46 LB 690~715는 JA Solar의 프리미엄 라인업 Deep Blue 4.0 Pro 시리즈에 속하는 초고출력 N-type 양면(Bifacial) 더블글라스 태양광 모듈입니다. JA Solar 독자 개발 n-Bycium+ 셀 기술을 적용하여 셀 변환 효율 최대 26%를 달성하였으며, 18BB MBB Half-Cell 구조의 132셀(6×22) 배치로 모듈 최대 출력 715W, 모듈 효율 23.0%를 실현합니다.
전면·후면 각 2.0mm 양면유리 구조를 채택하여 양면 발전 효율(Bifaciality) 80% ± 10%를 실현하며, 후면 5% 추가 발전 시 최대 751W까지 출력이 향상됩니다. 전면 5,400Pa / 후면 2,400Pa의 높은 내하중 성능과 1,500V DC 최대 시스템 전압을 지원하여 대규모 유틸리티 발전 프로젝트에 최적화되어 있습니다.
N-type 셀 특유의 매우 낮은 LID와 우수한 저조도 응답 특성, 그리고 뛰어난 온도 계수(Pmax: -0.29%/°C, Voc: -0.25%/°C)를 통해 실 발전 환경에서 높은 에너지 수확량을 보장합니다. Portrait / Landscape 양방향 설치를 지원하며, 12년 제품 보증과 30년 선형 출력 보증(87.4% 이상)으로 장기 투자 가치를 극대화합니다.
▶ 제품 특징 | Key Features
⚡ Premium Cells — n-Bycium+ 18BB 기술
JA Solar 독자 개발 n-Bycium+ 셀 기술에 18BB(18 Busbar) MBB Half-Cell 구조를 적용하여 셀 변환 효율 최대 26%를 달성했습니다. 기존 16BB 대비 버스바 수 증가로 전류 경로가 단축되어 전력 손실이 더욱 감소하였으며, N-type 특유의 매우 낮은 LID로 초기 성능 저하를 크게 줄였습니다.
⚡ 초고출력 715W & 우수한 LCOE
최대 715W의 초고출력과 23.0%의 높은 모듈 효율로 동일 설치 면적에서 더 많은 전력을 생산합니다. 우수한 저조도 응답 특성과 낮은 온도 계수(Pmax: -0.29%/°C)로 실제 발전 환경에서 높은 에너지 수확량을 실현하여 LCOE(균등화 발전 단가)를 효과적으로 절감합니다.
⚡ 양면유리(Double Glass) 양면 발전
전면 2.0mm / 후면 2.0mm 양면유리 구조를 채택하여 양면 발전 효율(Bifaciality) 80% ± 10%를 실현합니다. 후면 5% 추가 발전 시 최대 751W까지 출력이 향상되며, IP68 등급 정션박스로 내습성, 내염성, 내후성이 뛰어납니다.
⚡ 뛰어난 내구성 & 신뢰성
전면 5,400Pa / 후면 2,400Pa의 높은 최대 시험하중으로 적설, 강풍 등 극한 환경에서도 안정적인 성능을 유지합니다. Safety Class II와 UL Type 29 / Class C Fire Performance 등급을 획득하여 화재 안전성까지 검증되었습니다. QC 4.10-351 / MC4-EVO2A 듀얼 커넥터를 지원하여 다양한 시스템과의 호환성을 보장합니다.
⚡ Portrait / Landscape 양방향 설치 지원
Portrait(세로) 설치 시 케이블 +300mm / -400mm, Landscape(가로) 설치 시 +1,500mm / -1,500mm 케이블 옵션을 제공하여 다양한 설계 환경에 유연하게 대응할 수 있습니다.
⚡ 업계 최고 수준 보증
12년 제품 품질 보증과 30년 선형 출력 보증(1차 년도 1% 이하, 이후 연간 0.4% 이하 저하, 30년 후 87.4% 이상)을 제공합니다. 표준 모듈 대비 30년 기준 +6.3% 더 높은 출력 보증으로 장기 투자 가치를 극대화합니다.
▶ 인증 현황 | Certifications
| 구분 | 인증 규격 |
|---|---|
| 제품 인증 | IEC 61215, IEC 61730, UL 61215, UL 61730 |
| 품질 경영 시스템 | ISO 9001:2015 |
| 환경 경영 시스템 | ISO 14001:2015 |
| 안전보건 경영 시스템 | ISO 45001:2018 |
| PV 모듈 제조 품질 | IEC 62941:2019 |
| 제3자 인증 | TÜV, CE, ETL(Intertek) |
▶ 회사 소개 | About JA Solar
JA Solar는 2005년 설립된 글로벌 태양광 선도 기업으로, 실리콘 웨이퍼, 셀, 모듈의 수직 통합 생산 체계를 갖추고 있습니다. 독자 개발한 n-Bycium+ 셀 기술을 필두로 N-type 기반의 Deep Blue 4.0 Pro 시리즈를 통해 업계 최고 수준의 변환 효율과 발전 성능을 제공하고 있습니다.
전 세계 165개 이상 국가에 태양광 모듈을 공급하고 있으며, Bloomberg New Energy Finance(BNEF)에서 '100% Bankable'로 평가받는 Tier 1 모듈 제조사입니다. 본사는 중국 베이징에 위치하고 있으며, 글로벌 생산 거점을 통해 연간 수십 GW 규모의 생산 능력을 보유하고 있습니다.
IEC, UL 등 국제 제품 인증과 ISO 품질·환경·안전 경영 시스템 인증을 모두 갖추고 있으며, 지속 가능한 청정 에너지 보급을 위해 지속적인 기술 혁신과 투자를 이어가고 있습니다.
JA Solar | JAM66D46 LB 690~715
Deep Blue 4.0 Pro | N-type Double Glass Bifacial Module
Headquarters: No. 8 Building, Nuode Center, No.1 Courtyard, East Auto Museum Road, Fengtai District, Beijing
Tel: +86 10 6361 1888 | www.jasolar.com
Version No.: Global-Kor-20240624A | Specifications subject to technical changes and tests. JA Solar reserves the right of final interpretation.
