[119kW] Q.VOLT P125TB [Sungrow]

한화큐셀 태양광인버터

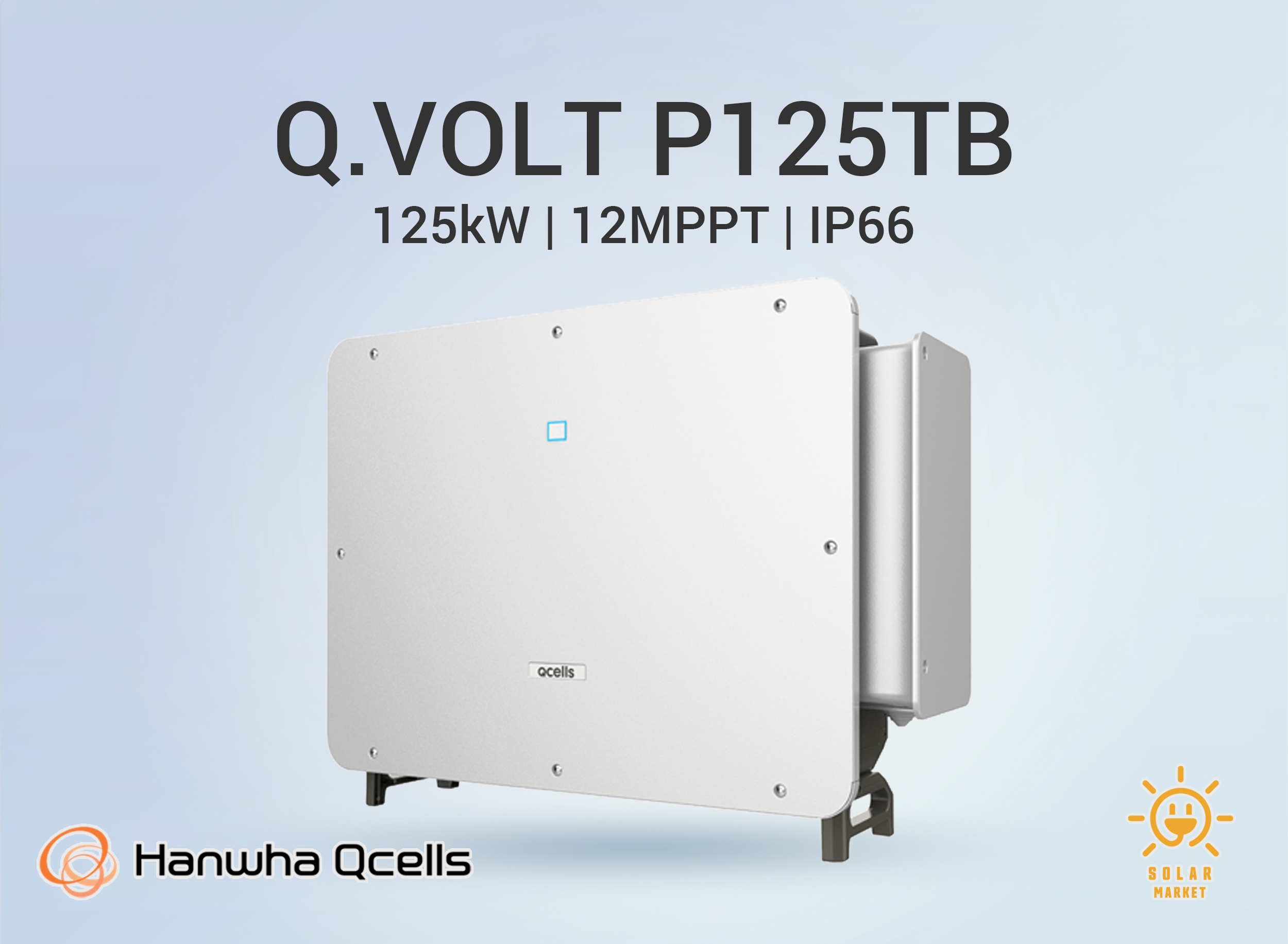

[Sungrow] Q.VOLT P125TB (125kVA)

제품 모델	Q.VOLT P125TB (접속함 일체형)
정격 출력 용량	119 kVA @45 ℃ / 125 kVA @40 ℃ (최대 출력전류 189.9 A)
휴즈 용량	DC 20A / 25A / 30 A
최대 효율	98.5 % (유로 효율 98.3 %)
MPPT 회로 / 스트링 구성	12개 독립 MPPT / 24스트링
최대 입력 전력 (DC)	172.5 kW (정격 대비 150 % DC 설계 가능)
입력 전압 범위 / MPPT 범위	180 – 1,000 V / 550 – 850 V
최대 입력 전류 (스트링당)	30 A (단락전류 40 A @1 MPPT)
정격 출력 전압 / 주파수	380 V, 3W+(N)/PE / 60 Hz (출력 전압 범위 320 – 480 V)
역률 및 제어 범위	정격 역률 1.0 / 0.8 진상 ~ 0.8 지상
보호등급 / 냉각 방식	IP66, 방부식등급 C5 / Smart Cooling(강제풍냉식)
동작 온도 / 고도	-30 ~ 60 ℃ (45 ℃ 초과 시 디레이팅) / 최대 4,000 m
외함 크기 / 무게	795 × 1,020 × 360 mm / 약 87 kg
통신 및 모니터링	LED 지시등, Bluetooth + APP, RS485 × 1, Ethernet, DC PLC(PV 옵티마이저) 지원
주요 기능	AFCI, FRT(LVRT/HVRT/FqRT), PID 복구, 야간 무효전력 보상, 출력제어, PV 옵티마이저 연동, DER‑AVM 지원
인증 규격	KS C 8565, KS C 8567, IEC 62109-1/2, IEC 61727, IEC 62116, IEC 60068, IEC 61683, IEC 61000-6-1~4

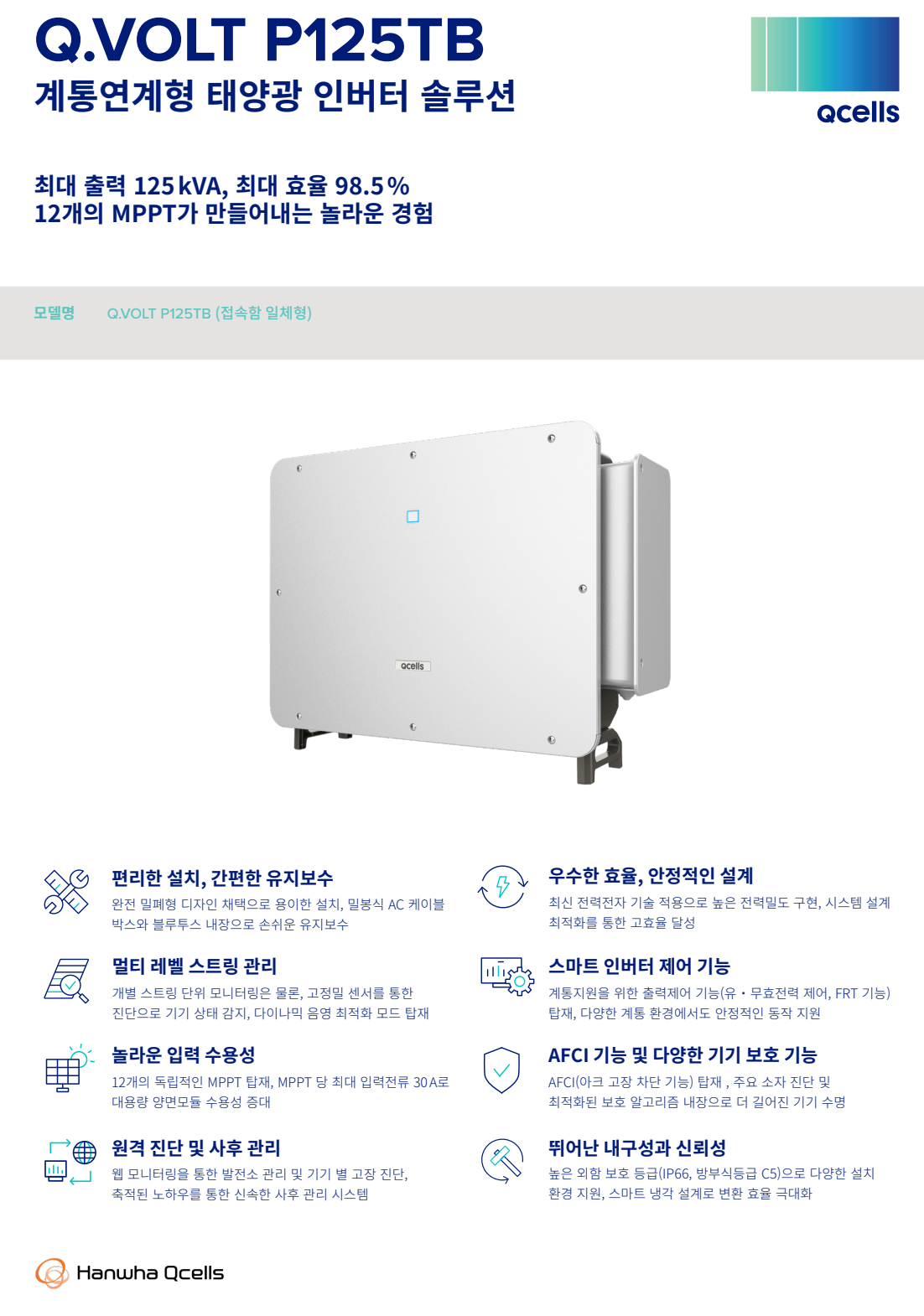

• 완전 밀폐형 디자인으로 옥외 설치에 유리하며, 설치 위치 제약을 최소화

• 밀봉식 AC 케이블 박스 적용으로 배선 작업이 간편하고 방수·방진 성능 향상

• Bluetooth 내장 및 전용 APP을 통한 현장 접속으로 설정·점검·펌웨어 업데이트가 용이

- 야간 소비전력 < 5 W로 불필요한 대기전력 손실을 최소화해 운영 효율을 높임

• 12개의 독립 MPPT와 24스트링 구성으로 복잡한 지형·방위·경사 조건의 어레이 설계에 최적화

• 정격 대비 150 % DC 용량(최대 172.5 kW)까지 과설계 가능해 연간 발전량을 극대화

• MPPT당 최대 30 A 입력 전류 허용으로 대용량·양면형 모듈 사용 시에도 안정적인 운전

- 550 ~ 850 V 넓은 MPPT 동작 범위로 다양한 스트링 전압 조건에서 고효율 전력 추종

• AFCI(아크 고장 차단), DC SPD(Type Ⅰ+Ⅱ), AC SPD(Type II)로 화재·낙뢰 등 외부 요인에 대한 보호 강화

• DC 역극성 보호, AC 단락 보호, 지락·누설전류 감지, 계통 이상 감지 등 다양한 보호 기능 기본 탑재

• IP66 및 방부식등급 C5 외함으로 해안가·공단 등 부식 환경에서도 장기 운전 가능

- Smart Cooling(강제풍냉식)과 최적화된 보호 알고리즘으로 높은 전력밀도와 긴 수명을 동시에 확보

• 유·무효전력 제어, 전력 램프 제어, 출력제어 기능으로 한전 및 배전계통 연계 요구조건 충족

• LVRT/HVRT/FqRT를 포함한 FRT 기능으로 전압 및 주파수 변동 시에도 발전을 지속

• DER‑AVM 및 PV 옵티마이저(DC PLC 통신) 지원으로 차세대 분산자원 관제 시스템과의 연동 용이

- PID 복구 및 야간 무효전력 보상 기능으로 계통 안정성과 모듈 성능을 동시에 향상

• 개별 스트링 단위 PV 스트링 모니터링으로 고장 위치와 발전 불균형을 빠르게 파악

• 웹 기반 모니터링과 축적된 진단 노하우를 바탕으로 신속한 원격 진단 및 A/S 지원

• Ethernet, RS485, Bluetooth + APP, DC PLC 등 다양한 통신 인터페이스로 현장·원격 관리에 유리

- 장기 운영 데이터를 활용한 분석·예방정비로 발전소 가동률과 투자수익률을 극대화
