[1100-4400] Q.VOLT P1100 – 4400TB (센트럴인버터)
자료 다운로드
한화큐셀 태양광인버터

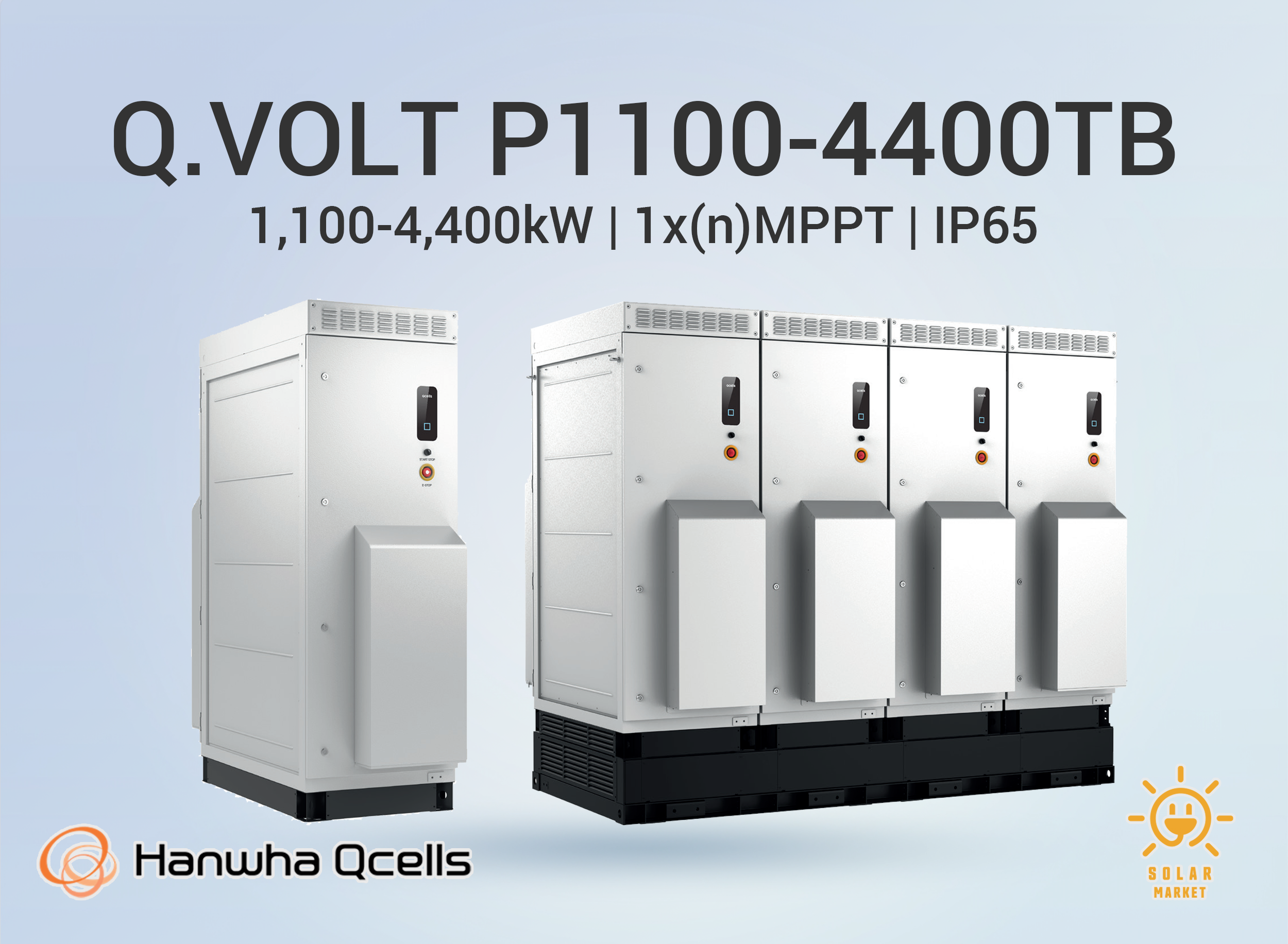

Q.VOLT P1100 – 4400TB Series (센트럴 인버터)[Sungrow]

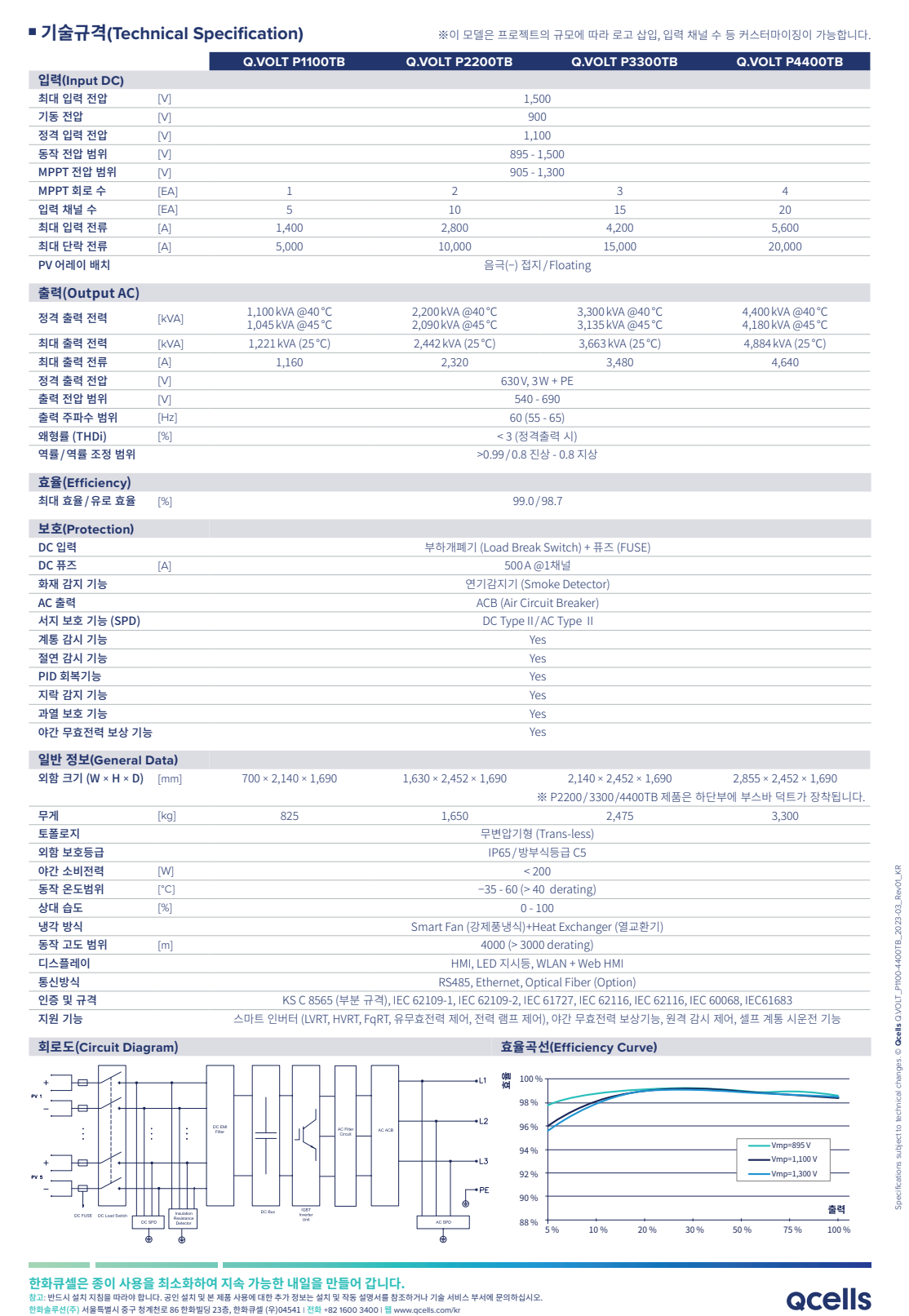

| 제품 모델 | Q.VOLT P1100TB / P2200TB / P3300TB / P4400TB (1.1 ~ 4.4 MW 센트럴 인버터) |
| 정격 출력 용량 | P1100TB : 1,100 kVA @40 ℃ / 1,045 kVA @45 ℃ P2200TB : 2,200 kVA @40 ℃ / 2,090 kVA @45 ℃ P3300TB : 3,300 kVA @40 ℃ / 3,135 kVA @45 ℃ P4400TB : 4,400 kVA @40 ℃ / 4,180 kVA @45 ℃ |
| 휴즈 용량 | DC 부하개폐기(Load Break Switch) + 퓨즈(500 A @1채널, 모델별 채널 수 상이) |
| 최대 효율 | 99.0 % (유로 효율 98.7 %) |
| 정격 출력 전압 / 주파수 | 630 V, 3W + PE / 60 Hz (출력 전압 범위 540 ~ 690 V, 주파수 범위 55 ~ 65 Hz) |
| 최대 출력 전력 / 전류 | P1100TB : 1,221 kVA @25 ℃ / 1,160 A P2200TB : 2,442 kVA @25 ℃ / 2,320 A P3300TB : 3,663 kVA @25 ℃ / 3,480 A P4400TB : 4,884 kVA @25 ℃ / 4,640 A |
| 최대 입력 전압 / 정격 전압 | 최대 1,500 V / 정격 1,100 V (기동 전압 900 V, 동작 범위 895 ~ 1,500 V) |
| MPPT 범위 / MPPT 수 | MPPT 전압 범위 : 905 ~ 1,300 V P1100TB : 1 MPPT, 5채널 / 5,000 A 최대 입력전류 P2200TB : 2 MPPT, 10채널 / 10,000 A 최대 입력전류 P3300TB : 3 MPPT, 15채널 / 15,000 A 최대 입력전류 P4400TB : 4 MPPT, 20채널 / 20,000 A 최대 입력전류 |
| PV 어레이 구성 | 음극(−) 접지 / Floating 구성 지원 |
| 보호등급 / 냉각 방식 | IP65, 방부식등급 C5 / Smart Fan(강제풍냉식) + Heat Exchanger(열교환기) |
| 동작 온도 / 고도 | -35 ~ 60 ℃ (40 ℃ 초과 시 디레이팅) / 최대 4,000 m |
| 외함 크기 (W×H×D) / 무게 | P1100TB : 700 × 2,140 × 1,690 mm / 825 kg P2200TB : 1,630 × 2,452 × 1,690 mm / 1,650 kg P3300TB : 2,140 × 2,452 × 1,690 mm / 2,475 kg P4400TB : 2,855 × 2,452 × 1,690 mm / 3,300 kg |
| 통신 및 HMI | HMI, LED 지시등, WLAN + Web HMI, RS485, Ethernet, Optical Fiber(옵션) |
| 주요 기능 | 스마트 인버터(LVRT, HVRT, FqRT, 유·무효전력 제어, 전력 램프 제어), 야간 무효전력 보상, 원격 감시·제어, 셀프 계통 시운전 기능 |
| 인증 규격 | KS C 8565(부분 규격), IEC 62109-1/2, IEC 61727, IEC 62116, IEC 60068, IEC 61683 |

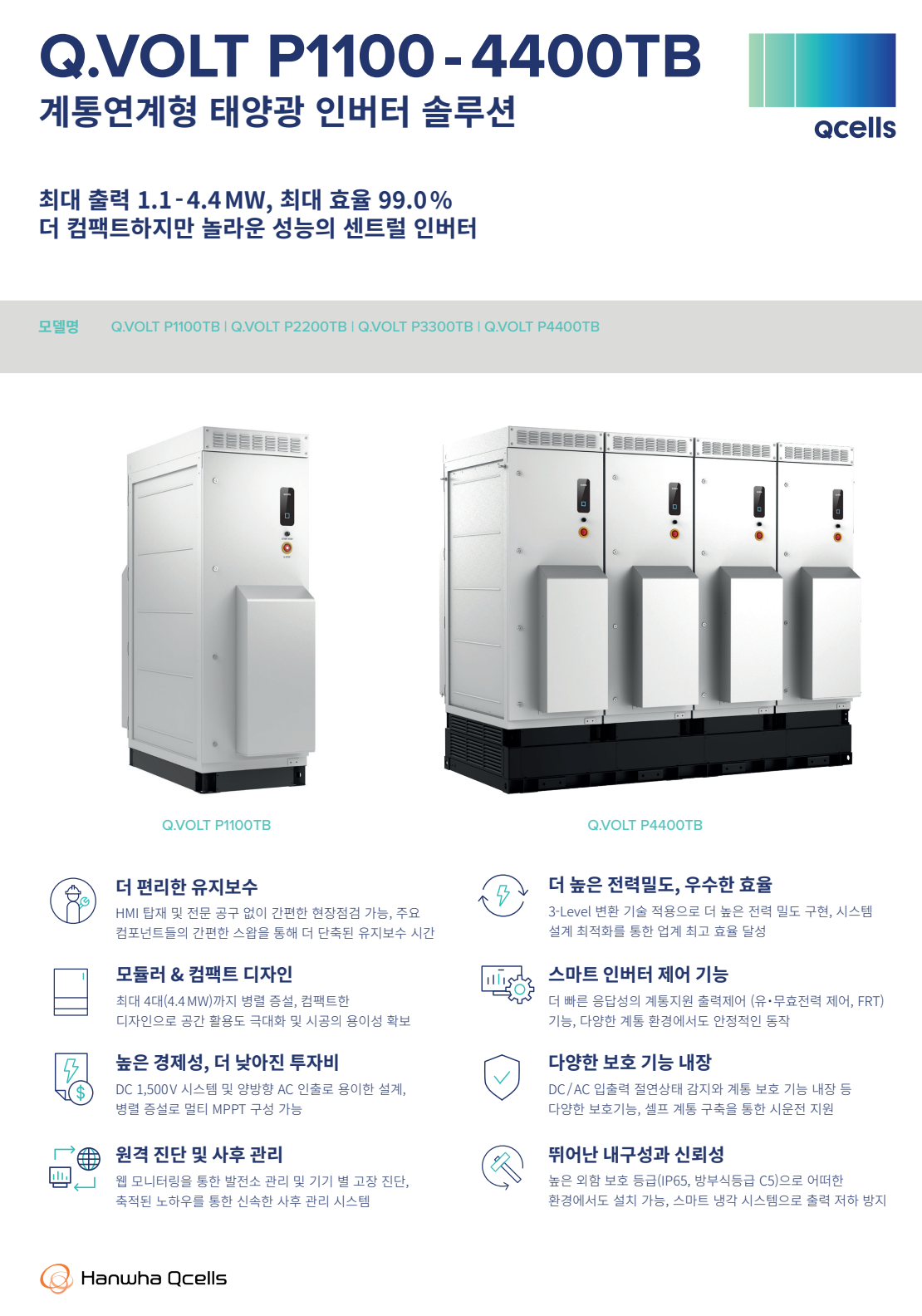

제품 주요 특징
1. 모듈러 & 컴팩트 디자인으로 대규모 발전소에 최적화
• 1.1 MW부터 최대 4.4 MW까지(최대 4대 병렬) 확장 가능한 센트럴 인버터 플랫폼
• 컴팩트한 외함과 부스바 덕트(P2200/3300/4400TB) 적용으로 공간 활용도와 시공 효율 극대화
• 모듈러 구조로 주요 컴포넌트 스왑이 쉬워 유지보수 시간과 다운타임을 최소화
- DC 1,500 V 시스템 및 양방향 AC 인출 설계로 DC/AC 배선 최적화와 BOS 비용 절감
2. 3‑Level 변환 기술 기반의 고효율·고전력밀도
• 3‑Level 변환 토폴로지를 적용해 손실을 줄이고 전력밀도를 향상, 더 작은 설치 면적으로 고용량 구현
• 최대 효율 99.0 %, 유로 효율 98.7 %로 업계 최고 수준의 시스템 효율 제공
• 멤버병렬 구성을 통해 멀티 MPPT 효과를 제공, 발전소 단위의 출력 품질 향상
- 895 ~ 1,500 V 넓은 DC 동작 범위와 905 ~ 1,300 V MPPT 범위로 다양한 모듈 스트링 설계에 유리
3. 다양한 보호기능과 셀프 계통 시운전 지원
• DC 부하개폐기 + 퓨즈, ACB(AC 차단기), DC/AC SPD(Type II)로 고신뢰 보호 체계 구축
• DC/AC 입출력 절연 상태 감시, 절연 감시 기능, 지락 감지, 과열 보호 등 보호 기능 내장
• 연기감지기(Smoke Detector)를 통한 화재 감지 기능으로 플랜트 안전성 강화
- 셀프 계통 구축 및 시운전 지원 기능으로 초기 시운전 시간을 단축하고 현장 인건비 절감
4. 고급 스마트 인버터 기능과 계통 지원
• 유·무효전력 제어, 전력 램프 제어 기능으로 계통 출력제한·전압·주파수 제어 요구에 유연하게 대응
• LVRT, HVRT, FqRT 기능을 포함한 FRT 지원으로 계통 이상 발생 시에도 발전 연속성 확보
• 야간 무효전력 보상 기능으로 야간에도 계통 전압 안정화에 기여
- >0.99의 높은 역률 운영 및 0.8 진상 ~ 0.8 지상 범위 제어로 다양한 계통 운영 시나리오 지원
5. HMI·웹 기반 원격 모니터링과 효율적인 유지보수
• 전면 HMI와 LED 지시등, WLAN + Web HMI로 현장 및 원격에서 상태 확인·설정이 용이
• RS485, Ethernet, 광통신(옵션)을 통한 중앙 관제 시스템 연동 및 원격 감시·제어 지원
• 웹 모니터링을 통한 발전량 추적, 고장 이력 관리, 한화큐셀 A/S 시스템과 연계된 사후 관리
- IP65 및 방부식등급 C5 외함과 스마트 냉각 시스템으로 사막·해안 등 다양한 환경에서 장기 안정 운전
