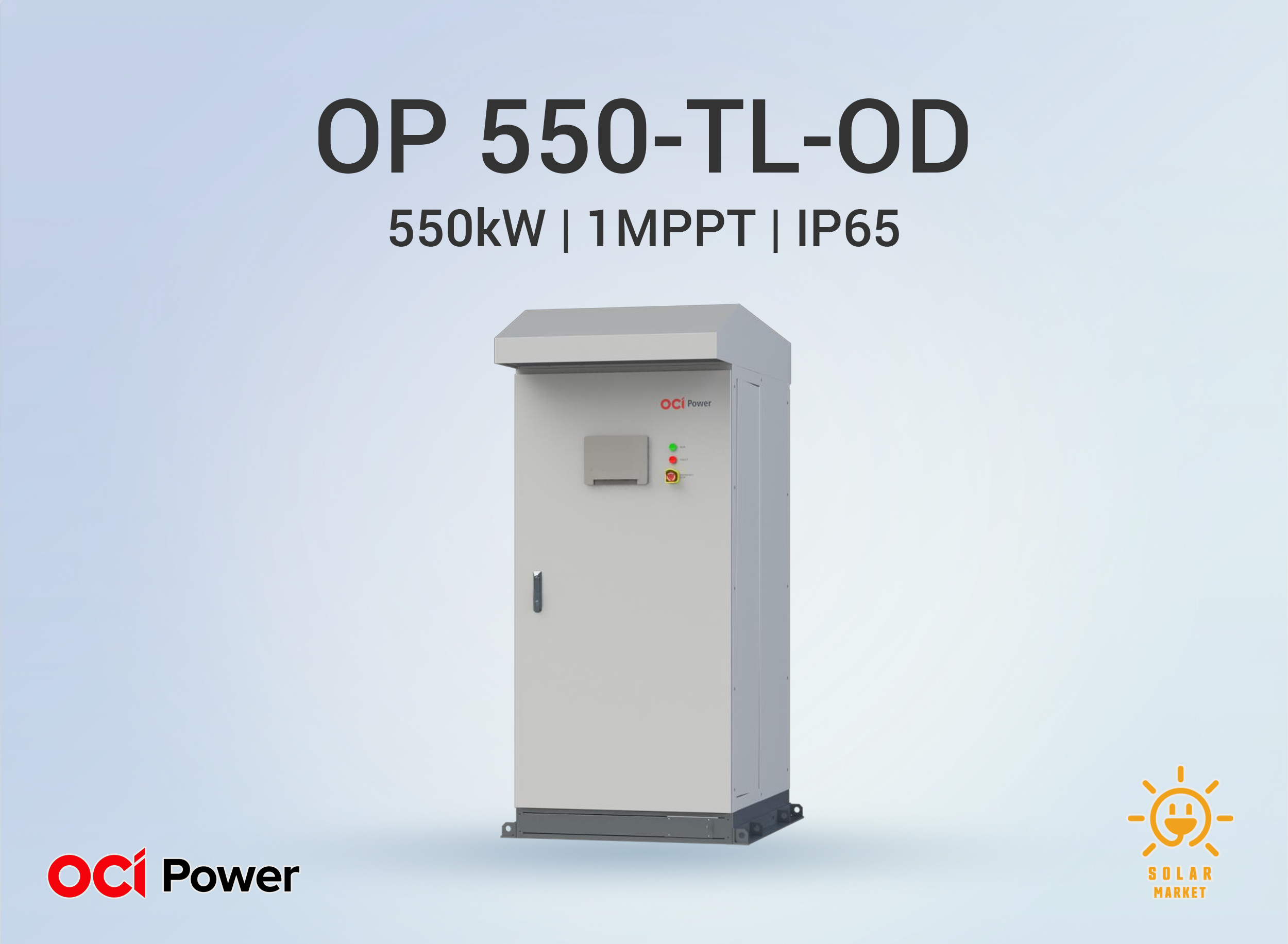

OCI파워 태양광인버터
OP550-TL-OD
(550 kW 옥외형 센트럴 인버터)

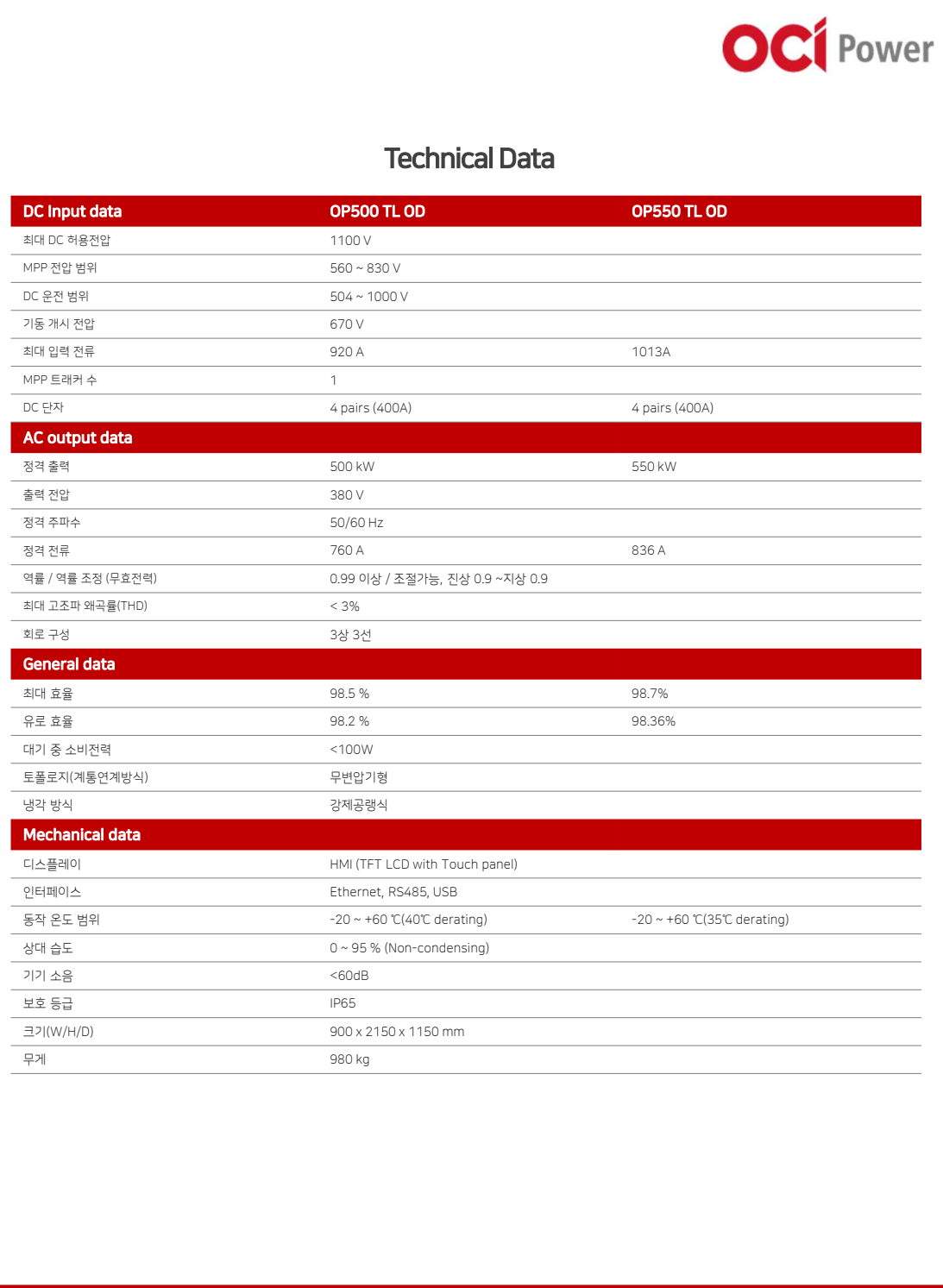

| 제품 모델 | OP550 TL OD (옥외형, 무변압기형 센트럴 인버터) |
| 정격 출력 용량 | 550 kW @ 380 V, 50/60 Hz (정격 전류 836 A) |
| DC 휴즈 | 400A / 인버터내부휴즈 / 4 pairs |
| 최대 DC 허용 전압 | 1,100 V |
| MPP 전압 범위 | 560 ~ 830 V |
| DC 운전 전압 범위 | 504 ~ 1,000 V |
| 기동 개시 전압 | 670 V |
| 최대 입력 전류 | 1,013 A |
| MPPT 수 / DC 단자 | 1 MPPT / 4 Pairs DC 단자 (각 400 A급) |
| 정격 AC 출력 전압 | 380 V, 3상 3선식 |
| 정격 주파수 / 전류 | 50/60 Hz / 836 A |
| 역률 / 조정 범위 | 기본 ≥ 0.99, 0.9 진상 ~ 0.9 지상 (유·무효전력 제어) |
| THD | < 3 % (정격 출력 기준) |
| 최대 효율 / 유로 효율 | 98.7 % / 98.36 % |
| 토폴로지 / 회로 구성 | 무변압기형(Transformer-less) / 3상 3선식 |
| 냉각 방식 | 강제 공랭식 (Forced Air Cooling) |
| 동작 온도 / 습도 | -20 ~ +60 ℃ (35 ℃ 초과 시 디레이팅) / 0 ~ 95 % RH (비응축) |
| 소음 / 보호등급 | < 60 dB (1 m 기준) / IP65 (옥외 설치용) |
| 대기 소비전력 | < 100 W |
| 크기 (W × H × D) | 900 × 2,150 × 1,150 mm |
| 무게 | 약 980 kg |
| 디스플레이 / 통신 | HMI (TFT LCD 터치 패널), Ethernet, RS485, USB |
OP550 TL OD 제품 요약
• 550 kW 고출력 옥외형 센트럴 인버터로 MW급 상업·공공 태양광 발전소에 적합한 주력 모델입니다. (최대 효율 98.7 %, 유로 효율 98.36 %)
• 최대 DC 1,100 V, MPP 560 ~ 830 V, DC 운전 범위 504 ~ 1,000 V, 최대 입력 전류 1,013 A로 고전압·대전류 어레이 설계에 최적화되어 있습니다.
• 1 MPPT와 4 Pairs DC 단자(각 400 A급)를 사용하여 구조는 단순하지만, 대용량 스트링 집합 구성이 가능해 시공·운영 관리가 용이합니다.
- 동일 방향·경사 어레이로 구성된 대규모 발전소, 공공 부지 등에 적합한 설계 구조입니다.
• AC 측은 380 V, 3상 3선식, 50/60 Hz, 정격 전류 836 A, 역률 ≥ 0.99(0.9 진상 ~ 0.9 지상 조정), THD < 3 %로 전력 품질과 계통 연계 요건을 충족합니다.
• 무변압기형 토폴로지와 강제 공랭식, IP65 외함, -20 ~ +60 ℃ 동작, < 60 dB 저소음 설계로 옥외 환경에서의 안정적인 장기 운전이 가능합니다.
- DC 과전압·역전압 보호, DC 지락 차단(정지), 역률 제어 기능 등 다양한 보호·제어 기능을 기본 제공하여 안전성을 높였습니다.
• 접속함 선택 시 DC 퓨즈(20 A / 25 A / 30 A)를 프로젝트 사양에 맞춰 선택할 수 있어, 케이블·모듈 정격에 맞는 보호 설계가 가능합니다.
• 내장 HMI(TFT LCD 터치)와 Ethernet·RS485·USB 인터페이스를 통해 현장 HMI 모니터링 및 상위 관제 시스템 연동이 수월합니다.
- OCI GMT 및 외부 SCADA와 연동하여 발전량, 상태, 알람을 실시간으로 확인하고 원격 제어할 수 있습니다.
OCI파워 회사 소개
• OCI파워는 OCI 그룹 계열의 태양광 인버터·ESS PCS 전문 기업으로, R&D–제조–시공–운영·유지보수까지 아우르는 수직계열화 역량을 보유한 국산 인버터 업체입니다.
• 전북 군산 공장을 기반으로 센트럴·스트링 인버터 및 ESS PCS를 생산하며, 국내·외에 12 GW 이상의 누적 설치 실적과 다수의 MW급 레퍼런스를 보유하고 있습니다.
- 국내 분산형 발전소, 대규모 태양광 단지, 해외 텍사스 600 MW급 발전소 등 다양한 프로젝트에 솔루션을 공급하고 있습니다.
• KS·ISO 인증과 DC 지락, 계통 연계 유지, 원격제어 등 각종 시험 성적을 바탕으로 한전 계통 연계 규격을 충족하는 고신뢰 인버터 제품을 제공합니다.
• 전국 A/S 네트워크와 원격 관제 시스템을 통해 예방 진단, 신속한 서비스, 장기 O&M을 지원하며, 노후 설비에 대한 리파워링(Repowering) 솔루션도 제공합니다.
