OCI파워 태양광인버터

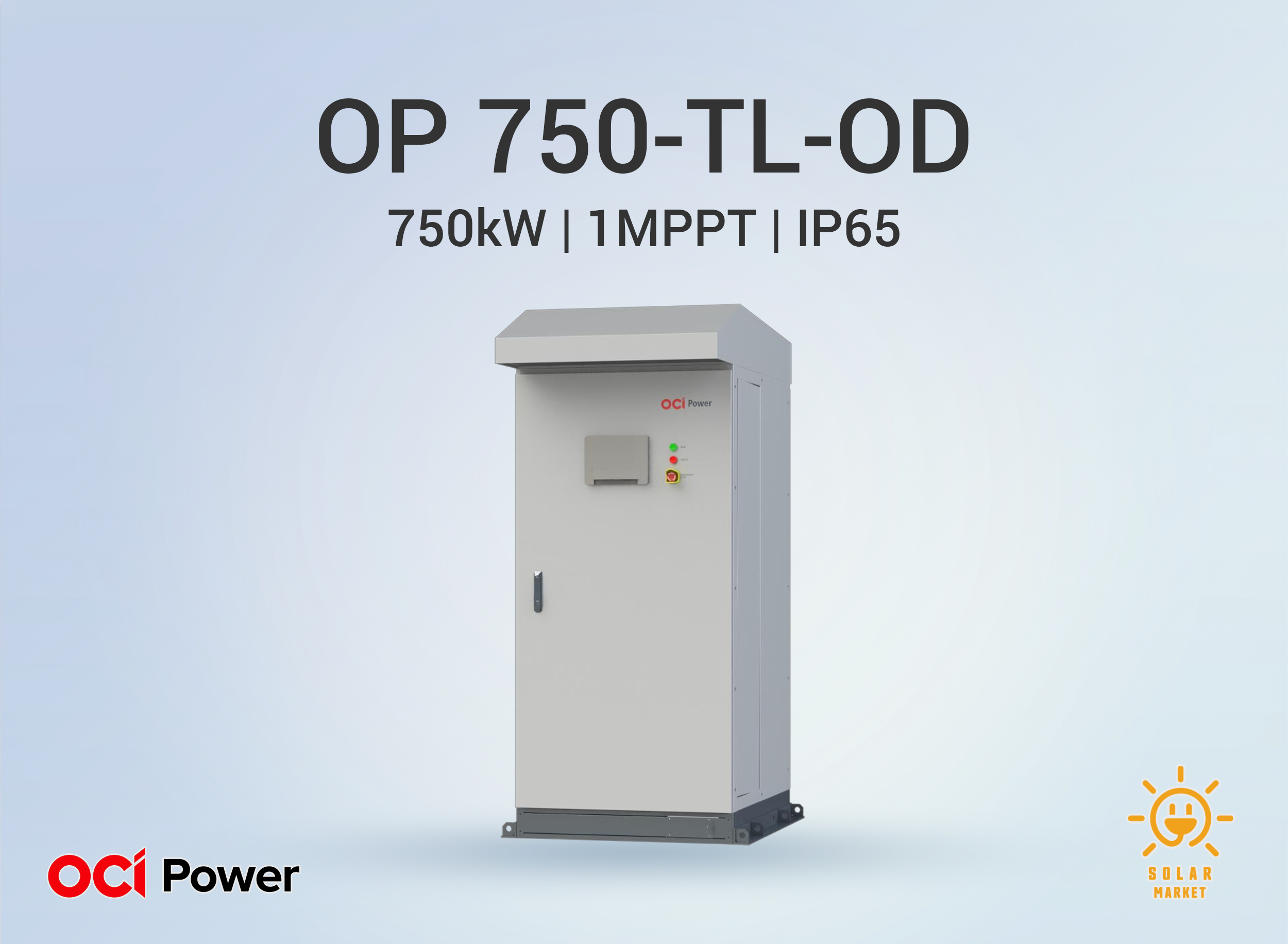

OP750 TL-H OD
(750 kW, 1500 V 무변압기형 옥외형 인버터)

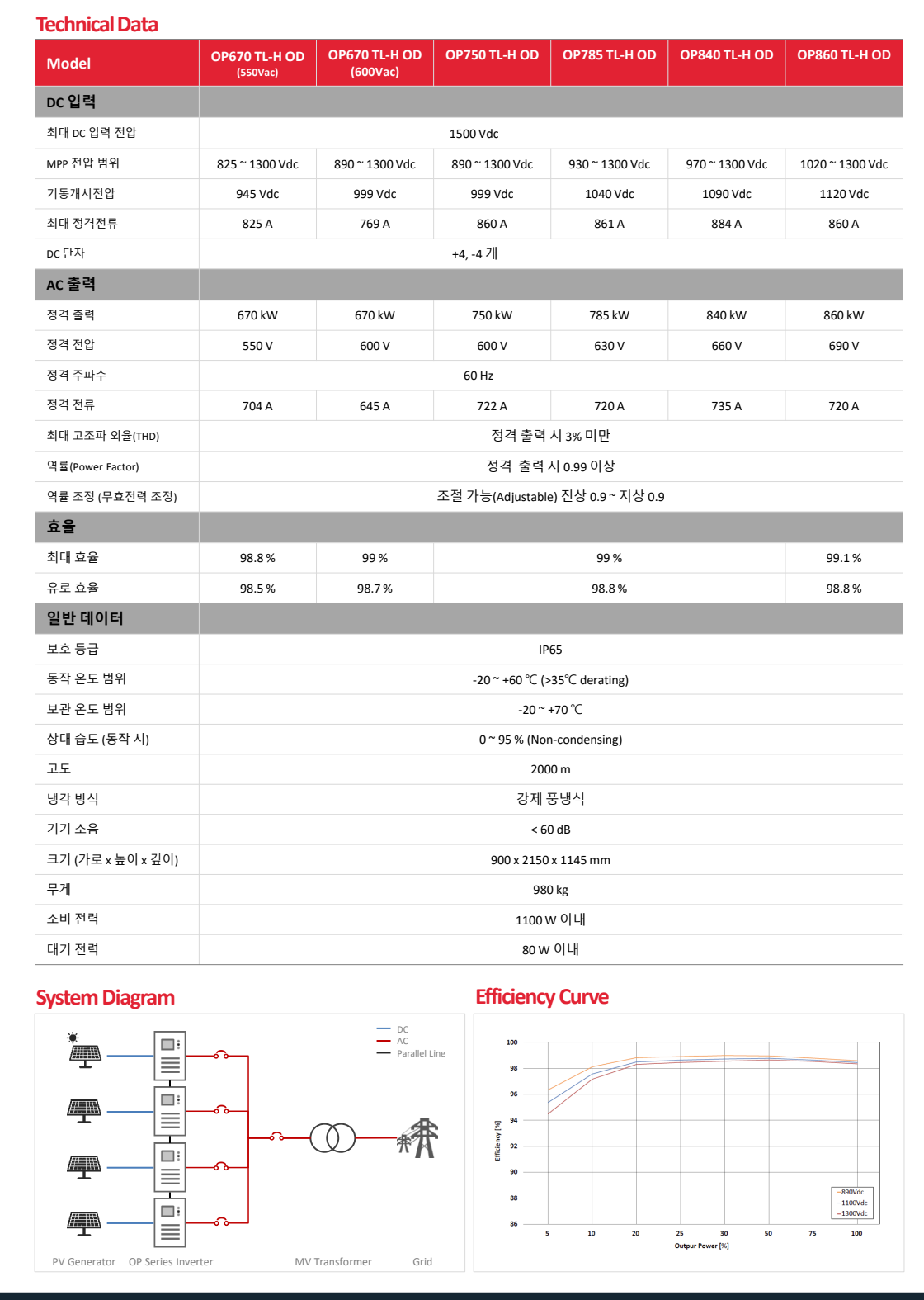

| 제품 모델 | OP750 TL-H OD (1500 Vdc, 옥외형 무변압기형 센트럴 인버터) |
| 정격 출력 용량 | 750 kW @ 600 V, 60 Hz (정격 전류 722 A) |
| DC 휴즈 | 400A / 인버터내장휴즈 / 4pairs |
| 최대 DC 입력 전압 | 1,500 Vdc (시스템 전압) |
| MPP 전압 범위 | 890 ~ 1,300 Vdc |
| 기동 개시 전압 | 999 Vdc |
| 최대 정격 전류 (DC) | 860 A |
| DC 단자 구성 | +4, -4 단자 (고전류용 DC 입력) |
| 정격 AC 출력 전압 | 600 V, 3상 3선식 |
| 정격 주파수 / 전류 | 60 Hz / 722 A |
| 역률 / 조정 범위 | 정격 시 ≥ 0.99, 조정 가능 (진상 0.9 ~ 지상 0.9) |
| THD | 정격 출력 시 3 % 미만 |
| 최대 효율 | 99.0 % |
| 유로 효율 | 98.8 % |
| 보호 등급 | IP65 (옥외 설치용, 옵션 C5 염해 방지 코팅 가능) |
| 동작 온도 범위 | -20 ~ +60 ℃ (>35 ℃ 시 디레이팅) |
| 보관 온도 범위 | -20 ~ +70 ℃ |
| 상대 습도 (동작 시) | 0 ~ 95 % RH (비응축) |
| 허용 고도 | 최대 2,000 m |
| 냉각 방식 | 강제 풍냉식 |
| 기기 소음 | < 60 dB |
| 크기 (W × H × D) | 900 × 2,150 × 1,145 mm |
| 무게 | 약 980 kg |
| 소비 전력 / 대기 전력 | 소비 전력 1,100 W 이내 / 대기 전력 80 W 이내 |
OP750 TL-H OD 제품 요약

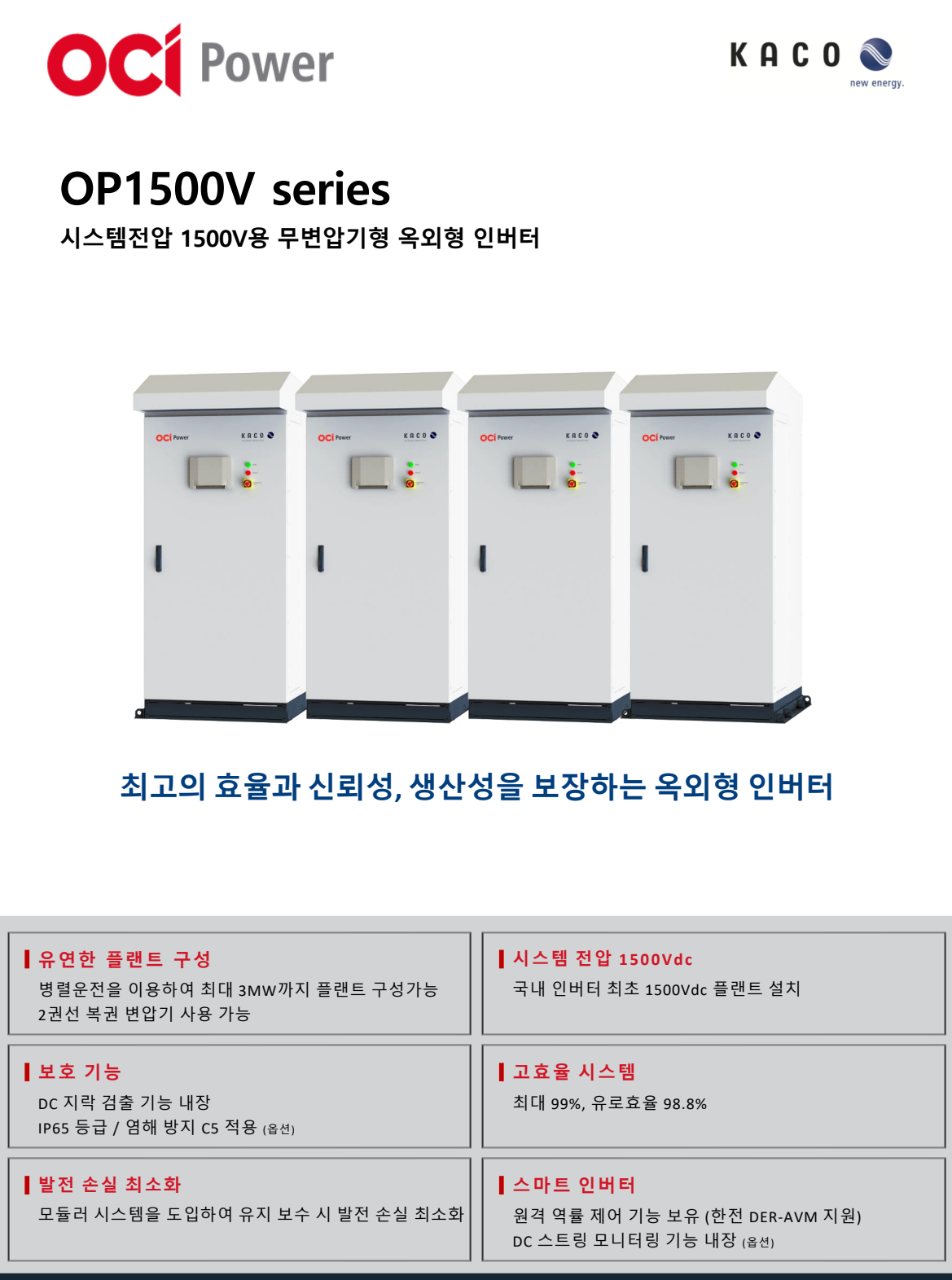

• 1500 Vdc 시스템 전압 기반 750 kW 고출력 옥외형 센트럴 인버터로, MW급(최대 약 3 MW까지 병렬 구성) 발전소에 적합한 하이엔드 모델입니다.
• MPP 890 ~ 1,300 Vdc, 기동 전압 999 Vdc, 최대 DC 정격 전류 860 A로 고전압·대전류 어레이 구성에 최적화되어 있습니다.
- 1500 V 모듈·스트링 설계 시 케이블 손실을 줄이고, 자재 사용량을 절감하여 시스템 효율을 향상시킬 수 있습니다.
• 정격 600 V, 60 Hz, 정격 전류 722 A, 정격 시 역률 ≥ 0.99 및 THD 3 % 미만으로 전력 품질과 계통 연계 기준을 충족합니다.
- 역률은 진상 0.9 ~ 지상 0.9 범위에서 조정 가능하여 한전 DER-AVM 등 계통 요구사항 대응이 가능합니다.
• 최대 효율 99.0 %, 유로 효율 98.8 %의 고효율 전력 변환 성능으로 발전 손실을 최소화합니다.
• 무변압기형 토폴로지와 강제 풍냉식, IP65 외함, -20 ~ +60 ℃ 동작, 0 ~ 95 % RH, < 60 dB 저소음 설계로 혹서·혹한·먼지·습기 환경에서도 안정적으로 운전합니다.
- 옵션 C5 염해 방지 코팅 적용 시, 해안가·염해 지역 발전소에도 적합합니다.
• 모듈러 시스템 개념과 1500 V 계통 구성을 통해 유지보수 시 발전 손실을 최소화할 수 있도록 설계되었습니다.
- 고장 시 일부 모듈만 교체·정지하여 전체 플랜트 발전량 저하를 줄이는 것이 가능(카탈로그 컨셉 기준)합니다.
• 스마트 인버터 기능으로 원격 역률 제어(한전 DER-AVM 지원) 및 DC 스트링 모니터링(옵션)을 제공해, 원격 제어·상세 진단 기반 운영에 유리합니다.
OCI파워 회사 소개
• OCI파워는 OCI 그룹 계열의 태양광 인버터·ESS PCS 전문 기업으로, R&D–제조–시공–운영·유지보수까지 아우르는 수직계열화 역량을 갖춘 국산 인버터 업체입니다.
• 전북 군산 공장을 중심으로 센트럴·스트링 인버터 및 PCS를 생산하며, 국내·외 12 GW 이상의 누적 설치 실적과 다수의 MW급 레퍼런스를 보유하고 있습니다.
- 국내 분산형 발전소, 대규모 태양광 단지, 해외 600 MW급 프로젝트 등 다양한 규모의 플랜트에 솔루션을 공급하고 있습니다.
• KS·ISO 인증 및 계통 연계·DC 지락·원격 제어 관련 각종 시험 성적을 바탕으로, 한전 계통 연계 규격을 충족하는 고신뢰 인버터 제품을 제공합니다.
• 전국 A/S 네트워크와 원격 관제 시스템을 통해 예방 진단, 신속한 장애 대응, 장기 O&M을 지원하며, 노후 설비에 대한 리파워링(Repowering) 솔루션도 제공합니다.
