OCI파워 태양광인버터

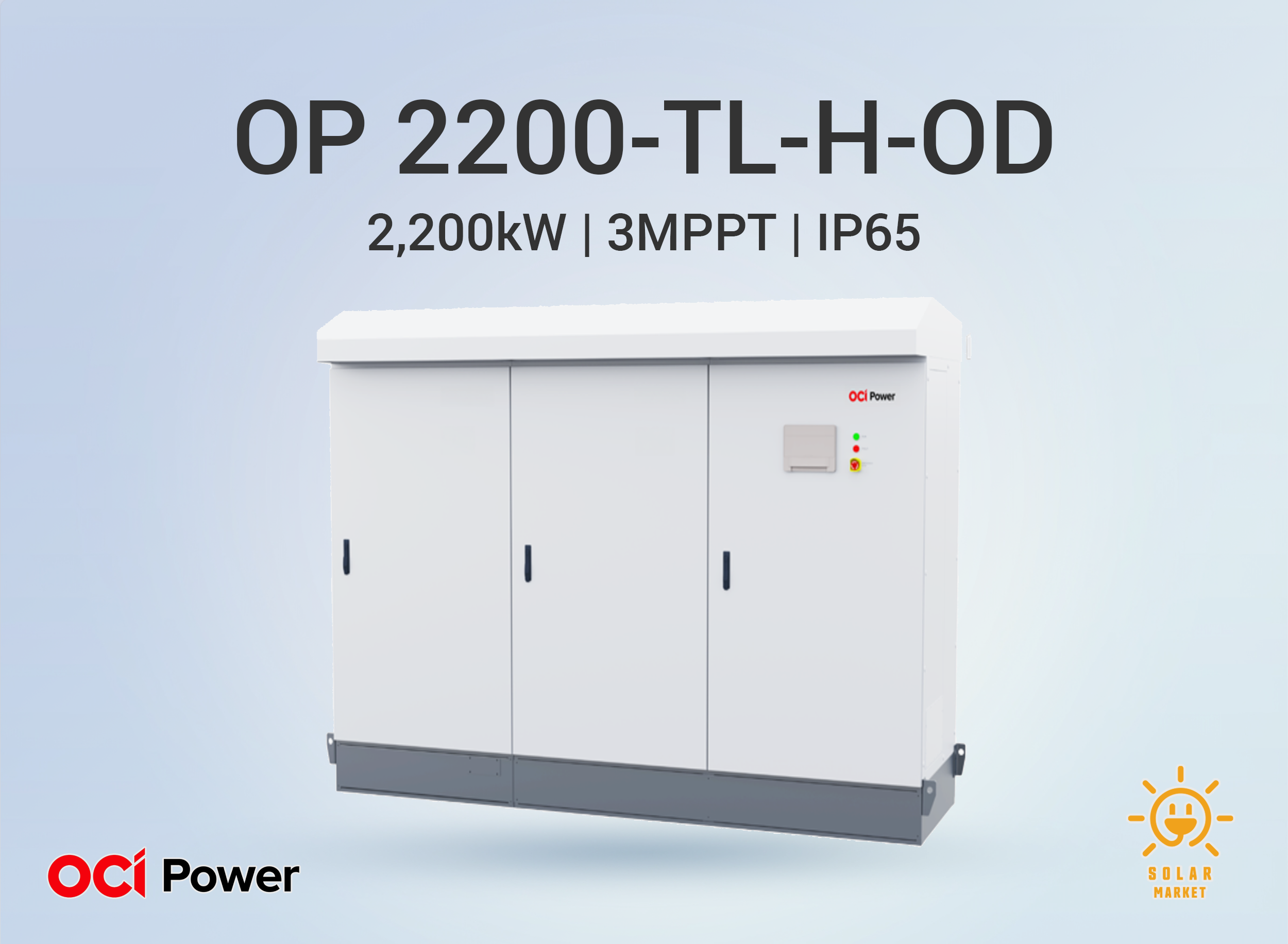

OP2200-TL-H-OD
(2,200 kW, 1500 V 무변압기형 옥외형 인버터)

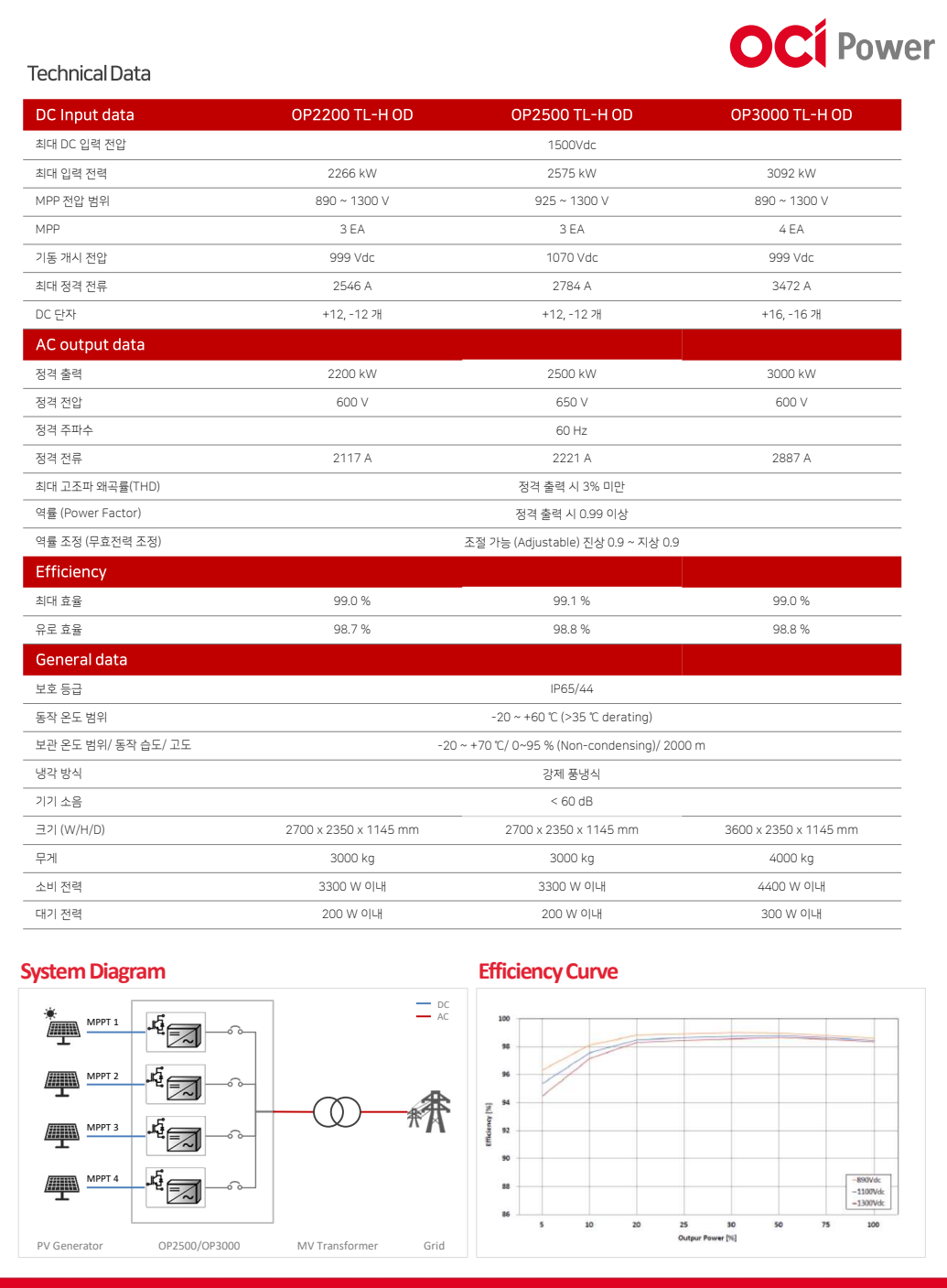

| 제품 모델 | OP2200 TL-H OD (1500 Vdc, 옥외형 무변압기형 멀티 MPPT 인버터) |
| 정격 출력 용량 | 2,200 kW @ 600 V, 60 Hz (정격 전류 2,117 A) |
| DC 휴즈 | 400A / 인버터내장휴즈 / 12 pairs |
| 최대 DC 입력 전압 | 1,500 Vdc |
| 최대 입력 전력 (DC) | 2,266 kW |
| MPP 전압 범위 | 890 ~ 1,300 Vdc |
| MPPT 수 | 3 EA (멀티 MPPT) |
| 기동 개시 전압 | 999 Vdc |
| 최대 정격 전류 (DC) | 2,546 A |
| DC 단자 구성 | +12, -12 단자 |
| 정격 AC 출력 전압 | 600 V, 3상 |
| 정격 주파수 / 전류 | 60 Hz / 2,117 A |
| THD | 정격 출력 시 3 % 미만 |
| 역률 (Power Factor) | 정격 출력 시 0.99 이상 |
| 역률 조정 범위 | 조절 가능 (진상 0.9 ~ 지상 0.9) |
| 최대 효율 | 99.0 % |
| 유로 효율 | 98.7 % |
| 보호 등급 | IP65 / IP44 (옥외형, 옵션 C5 염해 방지 코팅 가능) |
| 동작 온도 범위 | -20 ~ +60 ℃ (>35 ℃ 시 디레이팅) |
| 보관 온도 / 동작 습도 / 고도 | -20 ~ +70 ℃ / 0 ~ 95 % RH (비응축) / 2,000 m 이하 |
| 냉각 방식 | 강제 풍냉식 |
| 기기 소음 | < 60 dB |
| 크기 (W × H × D) | 2,700 × 2,350 × 1,145 mm |
| 무게 | 약 3,000 kg |
| 소비 전력 / 대기 전력 | 소비 전력 3,300 W 이내 / 대기 전력 200 W 이내 |
OP2200 TL-H OD 제품 요약
• 1500 Vdc 시스템 전압 기반 2,200 kW 대용량 옥외형 센트럴 인버터로, 2 MW~3 MW급 플랜트 구성에 최적화된 모델입니다.
• 최대 DC 입력 전력 2,266 kW, MPP 890 ~ 1,300 Vdc, 기동 전압 999 Vdc, 최대 DC 정격 전류 2,546 A로 고전압·대전류 어레이 설계에 매우 유리합니다.
- 1500 V 계통 구성으로 스트링 수를 줄이고 케이블 손실·자재비를 절감하여 시스템 효율을 높일 수 있습니다.
• 3개의 MPPT와 +12 / -12 DC 단자를 갖춘 멀티 MPPT 구조로, 복수 어레이 방향·경사·길이 조합에 대응하면서도 고장 시 일부 MPPT만 정지하여 나머지 MPPT는 발전을 지속할 수 있습니다.
- Multi MPPT 동작으로 장애 발생 시에도 전체 발전 손실을 최소화하는 플랜트 구성이 가능합니다.
• 정격 600 V, 60 Hz, 정격 전류 2,117 A, 정격 시 역률 ≥ 0.99, THD 3 % 미만으로 전력 품질과 계통 연계 기준을 충족합니다.
- 역률은 진상 0.9 ~ 지상 0.9 범위에서 조정 가능해, 한전 DER-AVM 등 유·무효 전력 제어 요구사항에 탄력적으로 대응할 수 있습니다.
• 최대 효율 99.0 %, 유로 효율 98.7 %의 고효율 변환 성능으로 모듈에서 생산된 에너지를 손실 없이 계통으로 전달합니다.
• IP65 / IP44 보호등급, -20 ~ +60 ℃ 동작, 0 ~ 95 % RH, < 60 dB 저소음 설계와 강제 풍냉식 구조로, 옥외 환경(먼지·습기·온도 변화)에 최적화되어 있습니다.
- 옵션 C5 염해 방지 코팅 적용 시 해안·염해 지역에서도 높은 내구성을 확보할 수 있습니다.
• 모듈러 시스템을 도입하여 유지보수 시 일부 모듈만 분리·점검 가능하며, 고장 시에도 발전 손실을 최소화할 수 있도록 설계되었습니다.
• 원격 역률 제어 기능(한전 DER-AVM 지원)과 DC 스트링 모니터링 기능(옵션)을 통해, 스마트 인버터 기반의 원격 제어·진단을 구현할 수 있습니다.
OCI파워 회사 소개
• OCI파워는 OCI 그룹 계열의 태양광 인버터·ESS PCS 전문 기업으로, R&D–제조–시공–운영·유지보수까지 아우르는 수직계열화 역량을 갖춘 국산 인버터 업체입니다.
• 전북 군산 공장을 중심으로 센트럴·스트링 인버터 및 PCS를 생산하며, 국내·외 12 GW 이상의 누적 설치 실적과 다수의 MW급 레퍼런스를 보유하고 있습니다.
- 국내 분산형 발전소, 대규모 태양광 단지, 해외 600 MW급 프로젝트 등 다양한 규모의 플랜트에 솔루션을 공급하고 있습니다.
• KS·ISO 인증과 계통 연계·DC 지락·원격 제어 관련 각종 시험 성적을 바탕으로, 한전 계통 연계 규격을 충족하는 고신뢰 인버터 제품을 제공합니다.
• 전국 A/S 네트워크와 원격 관제 시스템을 통해 예방 진단, 신속한 장애 대응, 장기 O&M을 지원하며, 노후 설비에 대한 리파워링(Repowering) 솔루션도 제공합니다.
