[60kW] ASW 60K-LT-G3

자료 다운로드

01_[쏠라마켓] 60kW_Solplanet_ASW60K-LT-G3_[20A_25A_30A_35A].zip

Solplanet [솔플래닛]

Solplanet [솔플래닛]

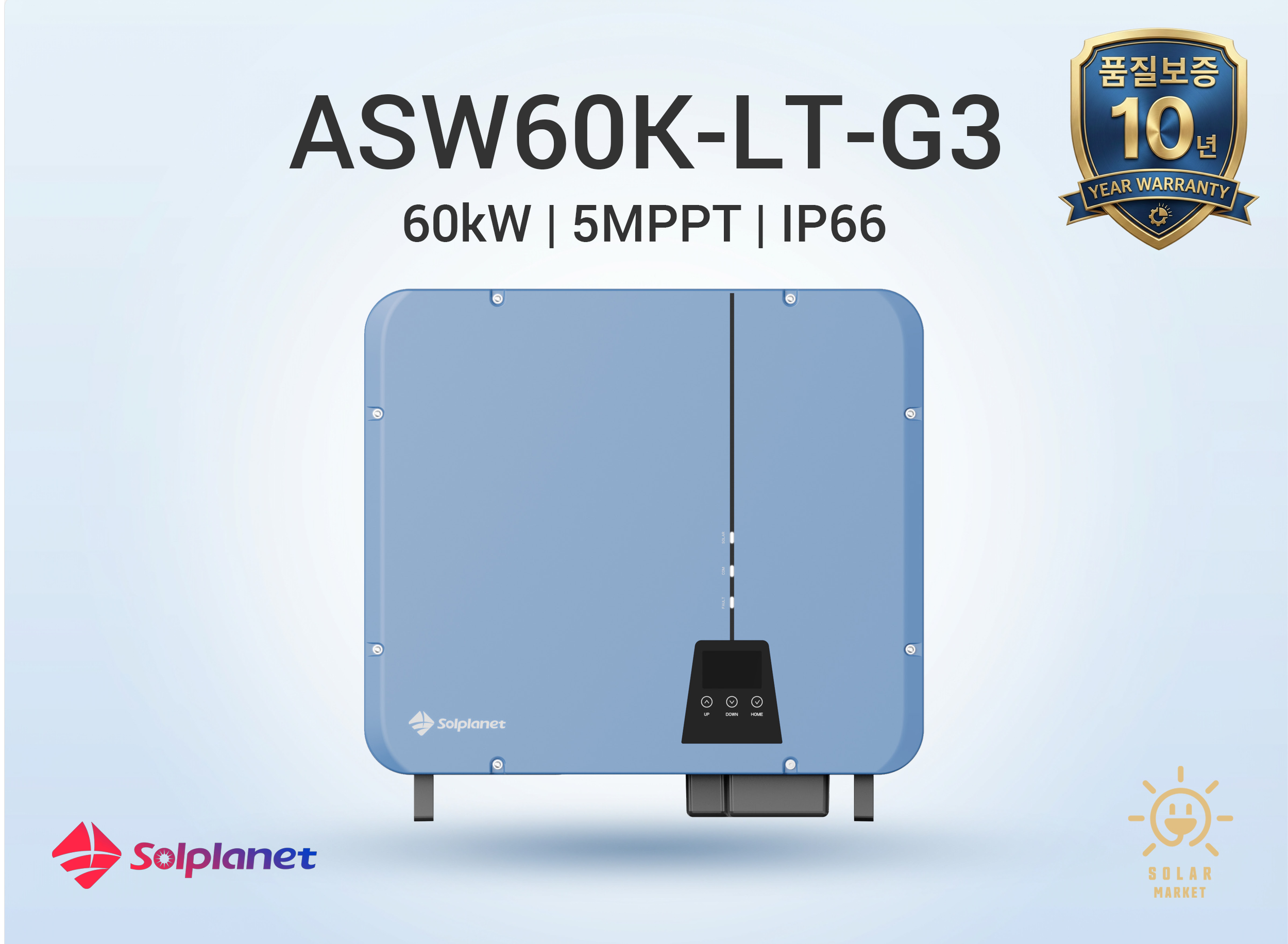

Solplanet ASW60K-LT-G3 [60kW]

휴즈 : 인라인휴즈 20A | 25A | 30A | 35A

품질보증 : 10년 Warranty

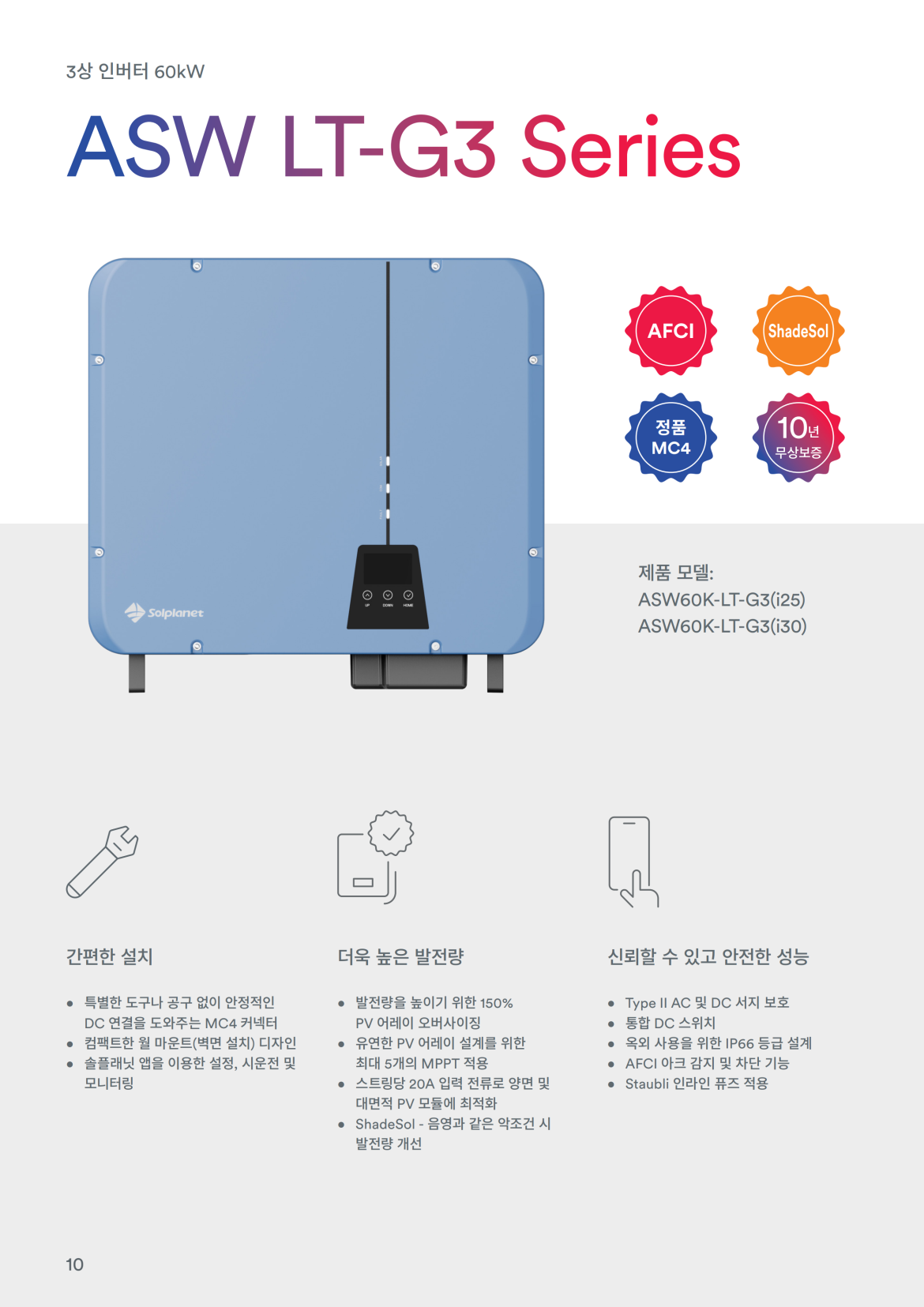

Solplanet ASW60K-LT-G3 Series | 3상 인버터 60kW

ASW LT-G3 Series

ASW60K-LT-G3(i25) / ASW60K-LT-G3(i30)

Manufacturer: Solplanet (AISWEI)

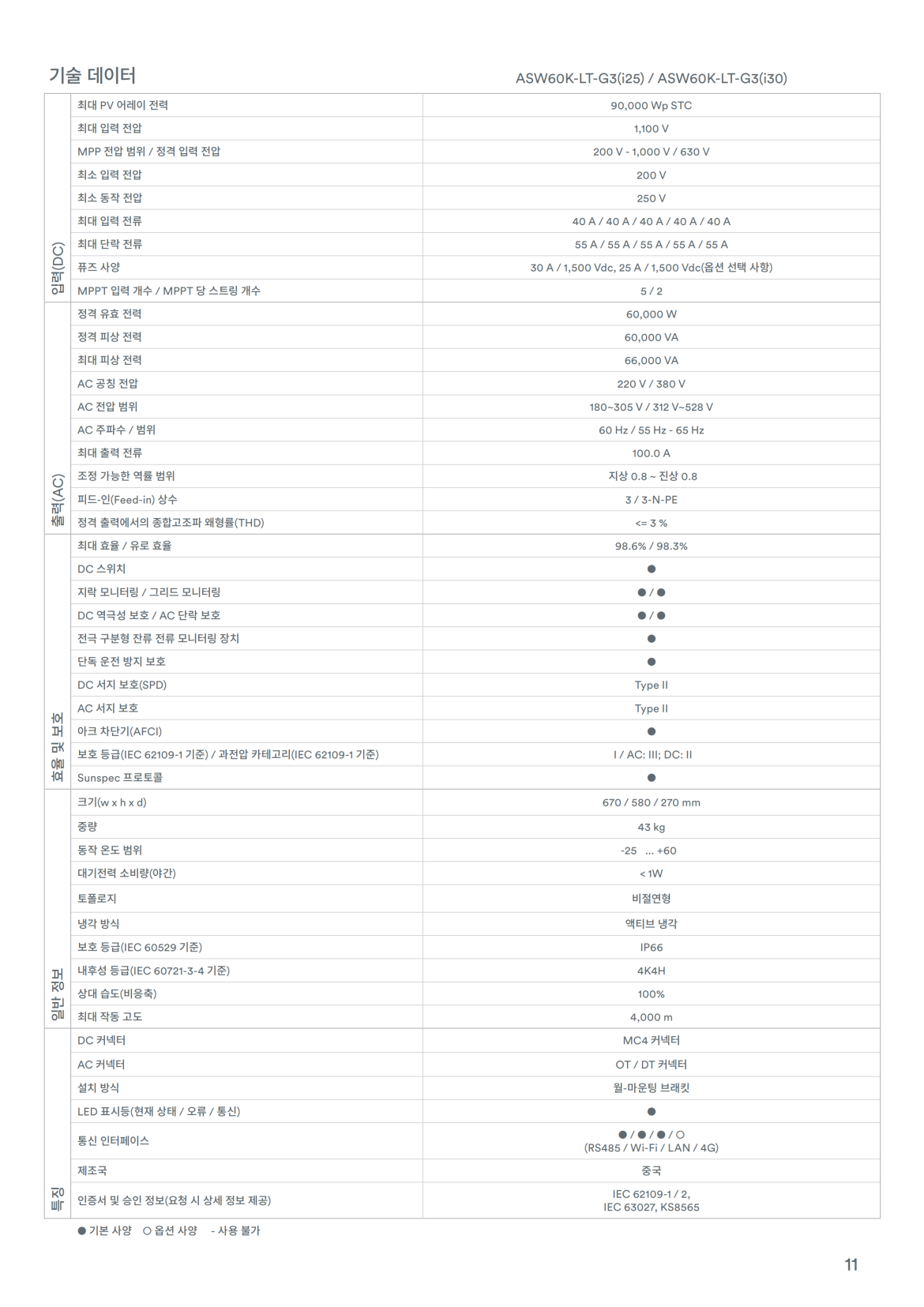

▶ 제품 스펙 | Specifications

구분	항목	ASW60K-LT-G3(i25) / ASW60K-LT-G3(i30)
입력 (DC)	최대 PV 어레이 전력	90000Wp STC
	최대 입력 전압	1100 V
	MPP 전압 범위 / 정격 입력 전압	200 V ~ 1000 V / 630 V
	최소 입력 전압	200 V
	최소 동작 전압	250 V
	최대 입력 전류	40 A / 40 A / 40 A / 40 A / 40 A
	최대 단락 전류	55 A / 55 A / 55 A / 55 A / 55 A
	퓨즈 사양	30 A / 1500 Vdc, 25 A / 1500 Vdc (옵션 선택 사항)
	MPPT 개수 / MPPT 당 스트링 개수	5 / 2
출력 (AC)	정격 유효 전력	60000 W
	정격 피상 전력	60000 VA
	최대 피상 전력	66000 VA
	AC 공칭 전압	220 V / 380 V
	AC 전압 범위	180~305 V / 312 V~528 V
	AC 주파수 / 범위	60 Hz / 55 Hz - 65 Hz
	최대 출력 전류	100.0 A
	조정 가능한 역률 범위	지상 0.8 ~ 진상 0.8
	피드-인(Feed-in) 위상	3 / 3-N-PE
	정격 출력에서의 종합고조파 왜형률(THD)	< 3%
	최대 효율 / 유로 효율	98.6% / 98.3%
효율 및 보호	DC 스위치	●
	지락 모니터링 / 그리드 모니터링	● / ●
	DC 역극성 보호 / AC 단락 보호	● / ●
	전극 구분형 잔류 전류 모니터링 장치	●
	단독 운전 방지 보호	●
	DC 서지 보호(SPD)	Type II
	AC 서지 보호	Type II
	아크 차단기(AFCI)	●
	보호 등급(IEC 62109-1 기준) / 과전압 카테고리(IEC 62109-1 기준)	I / AC: III; DC: II
	Sunspec 프로토콜	●
일반 정보	크기(w x h x d)	670 / 580 / 270 mm
	중량	43 kg
	동작 온도 범위	-25 ~ +60℃
	대기전력 소비량(야간)	< 1W
	위상 배치 / 냉각 방식	비격리 / 액티브 냉각
	보호 등급(IEC 60529 기준)	IP66
	내후성 등급(IEC 60721-3-4 기준)	4K4H
	상대 습도에 대한 최대 허용 값(비응축)	100%
	최대 작동 고도	4000 m
	DC 연결 / AC 연결	MC4 커넥터 / OT·DT 커넥터
특징	설치 방식	월-마운팅 브래킷
	LED 표시등(현재 상태 / 오류 / 통신)	●
	통신 인터페이스	● / ● / ● / ○ (RS485 / Wi-Fi / LAN / 4G)
	인증서 및 승인 정보	IEC 62109-1/2, IEC 63027, KS8565, KS8567

● 기본 사양 ○ 옵션 사양 | 사양 데이터는 공칭 값 기준이며, 관련 정보는 변경될 수 있습니다.

▶ 제품 소개 | Product Overview

Solplanet ASW60K-LT-G3 Series는 상업용 및 산업용 태양광 발전 시스템을 위해 설계된 3상 60kW급 계통 연계형 인버터입니다. 최대 1,100V의 높은 입력 전압과 5개의 독립 MPPT 채널(MPPT당 2스트링)을 탑재하여 다양한 PV 어레이 설계에 유연하게 대응하며, 150% PV 어레이 오버사이징을 지원하여 더욱 높은 발전량을 확보할 수 있습니다.

i25 모델과 i30 모델 두 가지 변형이 제공되며, 퓨즈 사양(30A / 25A, 1500Vdc)에 따라 선택이 가능합니다. 스트링당 최대 20A 입력 전류를 지원하여 대면적 PV 모듈 및 양면(Bifacial) 모듈에 최적화되어 있으며, 98.6%의 최대 변환 효율로 에너지 손실을 최소화합니다.

670 × 580 × 270mm의 컴팩트한 크기에 43kg의 경량 설계로 벽면 설치(월 마운팅)가 용이하며, IP66 보호등급으로 옥외 환경에서도 안정적으로 운용됩니다. MC4 커넥터를 채용하여 특별한 도구 없이도 안정적인 DC 연결이 가능하고, 솔플래닛 전용 앱을 통해 설정, 시운전 및 모니터링을 간편하게 수행할 수 있습니다.

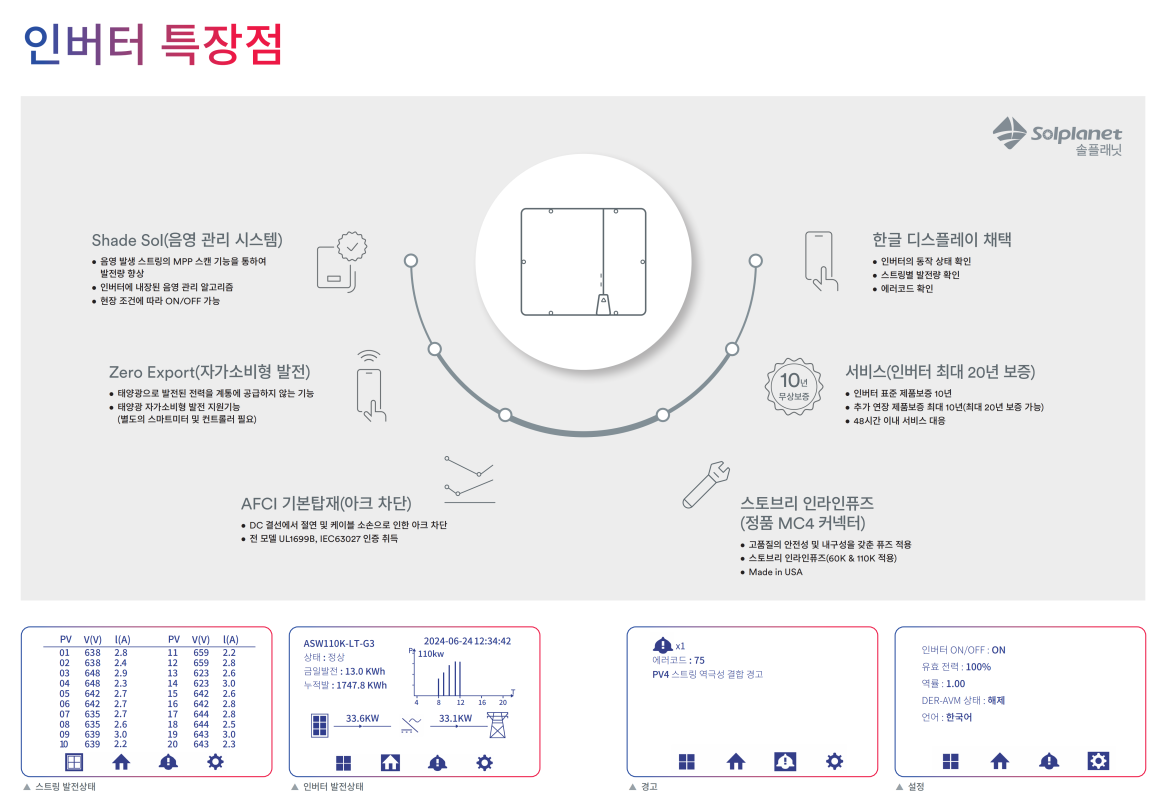

▶ 제품 특징 | Key Features

☀️ 더욱 높은 발전량

발전량을 높이기 위한 150% PV 어레이 오버사이징을 지원합니다. 유연한 PV 어레이 설계를 위해 최대 5개의 독립 MPPT를 적용하였으며, 스트링당 20A 입력 전류로 대면적 PV 모듈 및 양면 모듈에 최적화되어 있습니다. ShadeSol 음영 관리 기능으로 악조건에서도 발전량을 극대화합니다.

☀️ 간편한 설치

특별한 도구나 공구 없이 안정적인 DC 연결을 도와주는 MC4 커넥터를 채용하였습니다. 컴팩트한 월 마운트(벽면 설치) 디자인으로 설치 공간을 절약하며, 솔플래닛 전용 앱을 이용하여 설정, 시운전 및 모니터링을 간편하게 수행할 수 있습니다.

☀️ 신뢰할 수 있고 안전한 성능

Type II AC 및 DC 서지 보호(SPD)를 내장하여 낙뢰 등 외부 서지로부터 장비를 보호합니다. 통합 DC 스위치로 유지보수 시 안전한 차단이 가능하며, IP66 보호등급으로 옥외의 분진·수분 환경에서도 안정적으로 운용됩니다. AFCI(아크 차단기) 기능으로 DC 측 아크를 감지하고 자동 차단하며, Staubli 인라인 퓨즈를 적용하여 안전성을 한층 강화하였습니다.

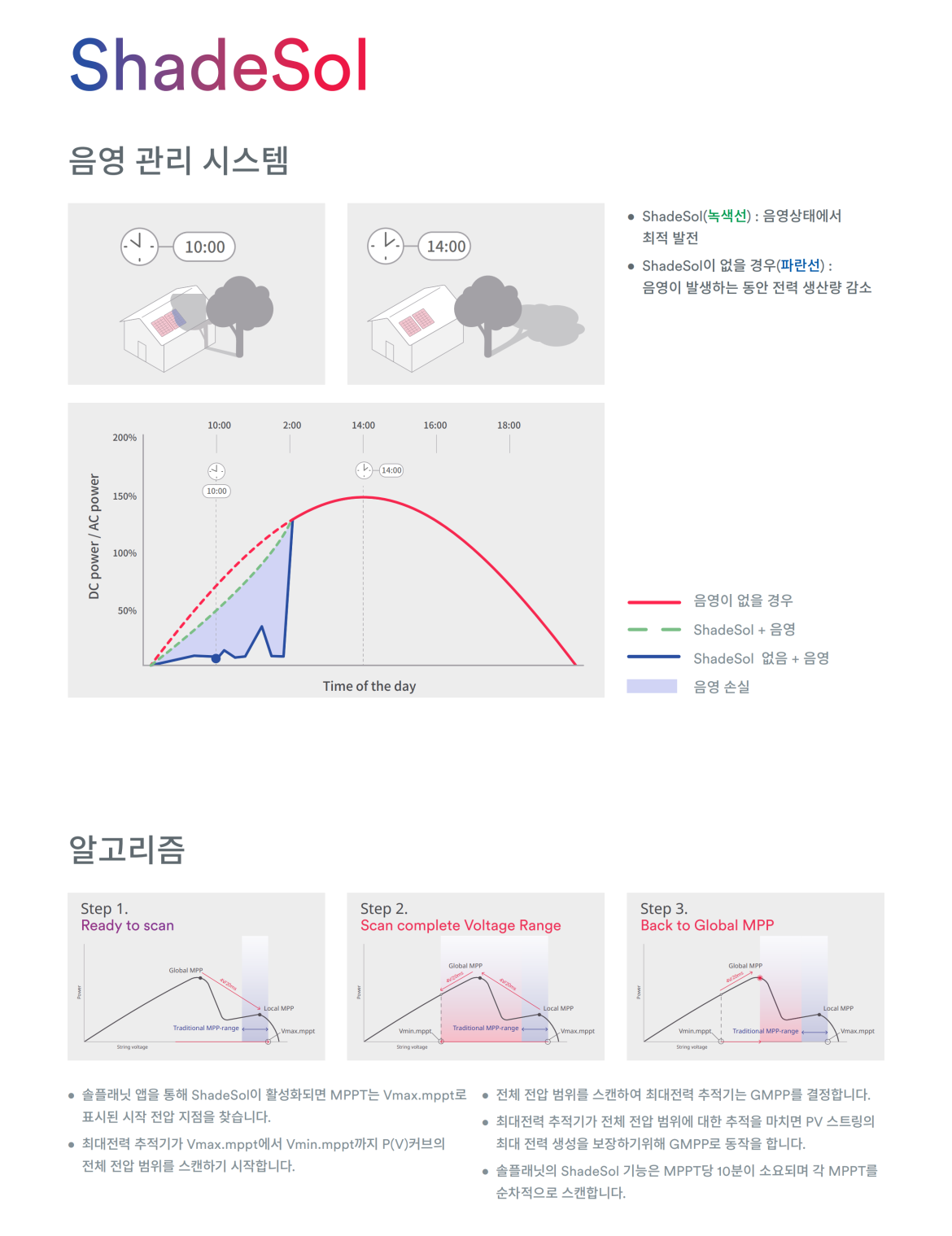

☀️ ShadeSol — 음영 관리 시스템 상세 설명

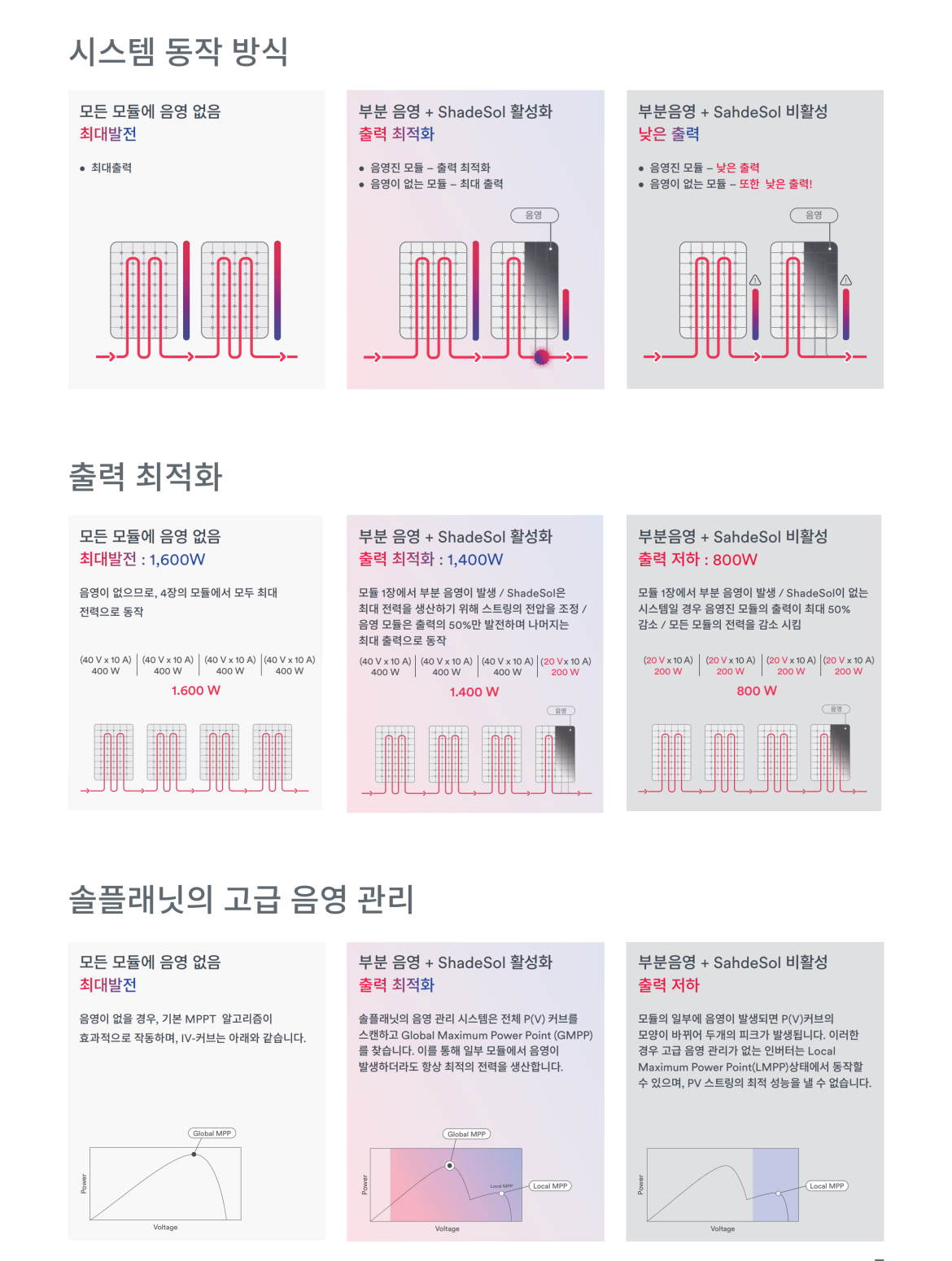

ShadeSol은 Solplanet 인버터에 내장된 독자적인 지능형 음영 관리 알고리즘입니다. 태양광 발전 현장에서는 건물, 나무, 구름, 전신주, 먼지 등 다양한 원인으로 PV 모듈에 부분 음영이 발생하며, 이로 인해 P-V 커브(전력-전압 곡선)에 복수의 극대점(Local Maximum)이 형성되어 기존 MPPT가 최적 동작점을 찾지 못하고 발전량이 크게 저하되는 문제가 발생합니다.

ShadeSol은 이 문제를 해결하기 위해 다음과 같이 작동합니다.

1. 고급 MPP 스캔 (Advanced MPP Scanning)
인버터에 내장된 MPP 스캔 기능이 주기적으로 PV 어레이의 전 전압 범위를 스캔합니다. 이를 통해 부분 음영 상태에서 발생하는 복수의 극대점(Local MPP) 중에서 실제 최대 전력점(Global MPP)을 정확하게 식별합니다. 일반적인 MPPT 알고리즘이 가장 가까운 극대점에 머무르는 반면, ShadeSol은 전체 동작 범위를 탐색하여 항상 최적의 전력점에서 운전합니다.

2. 음영 조건 실시간 감지
인버터가 각 MPPT 채널별로 입력 전류·전압의 변화 패턴을 실시간으로 분석하여 음영 발생 여부를 자동으로 판단합니다. 음영이 감지되면 ShadeSol 알고리즘이 자동으로 활성화되어 최적 동작점을 재탐색합니다.

3. ON/OFF 자동 제어
현장 조건에 따라 ShadeSol 기능을 ON/OFF로 설정할 수 있습니다. 음영이 없는 환경에서는 기능을 OFF하여 불필요한 스캔으로 인한 미세한 전력 손실을 방지하고, 음영이 빈번한 환경에서는 ON으로 설정하여 지속적으로 발전량을 최적화합니다.

4. 5 MPPT 독립 채널과의 시너지
ASW60K-LT-G3는 5개의 독립 MPPT를 탑재하고 있어, 각 채널이 독립적으로 ShadeSol 알고리즘을 적용합니다. 이는 특정 스트링에만 음영이 발생하더라도 다른 스트링의 발전에 영향을 주지 않으며, 음영이 발생한 스트링만 최적점을 재탐색하여 전체 시스템의 발전 손실을 최소화합니다.

이처럼 ShadeSol은 부분 음영이라는 실제 현장의 불가피한 조건에서 인버터 수준의 소프트웨어적 접근으로 발전량 손실을 최소화하는 핵심 기능으로, 옥상 설치나 건물 인접 부지 등 음영이 발생하기 쉬운 상업용 태양광 현장에서 특히 효과적입니다.

⚡ AFCI (아크 차단 기능)

DC 결선에서 케이블 소손으로 인한 아크 사고를 사전에 감지하고 자동으로 차단하는 AFCI(Arc Fault Circuit Interrupter) 기능이 기본 탑재되어 있습니다. IEC 63027 국제 인증을 취득하여 글로벌 안전 기준에 부합하며, 태양광 시스템의 화재 위험을 근본적으로 저감합니다.

⚡ Zero Export (자가소비형 지원)

태양광으로 발전된 전력을 계통에 공급하지 않는 자가소비형 발전 기능을 지원합니다. 별도의 스마트미터 및 컨트롤러를 활용하여 역전력 흐름을 방지하고, 자가소비율을 극대화할 수 있습니다.

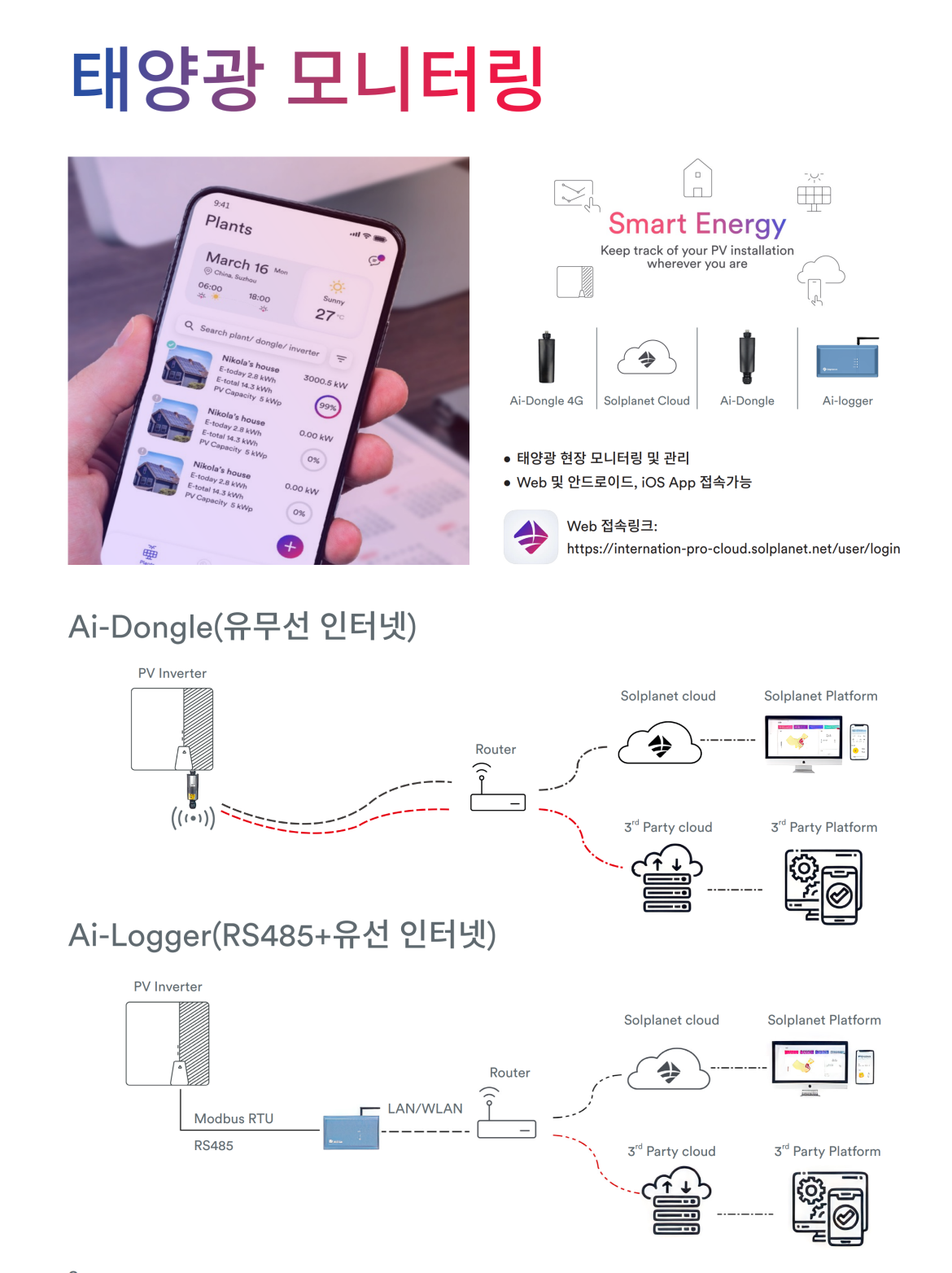

⚡ 스마트 O&M (모니터링)

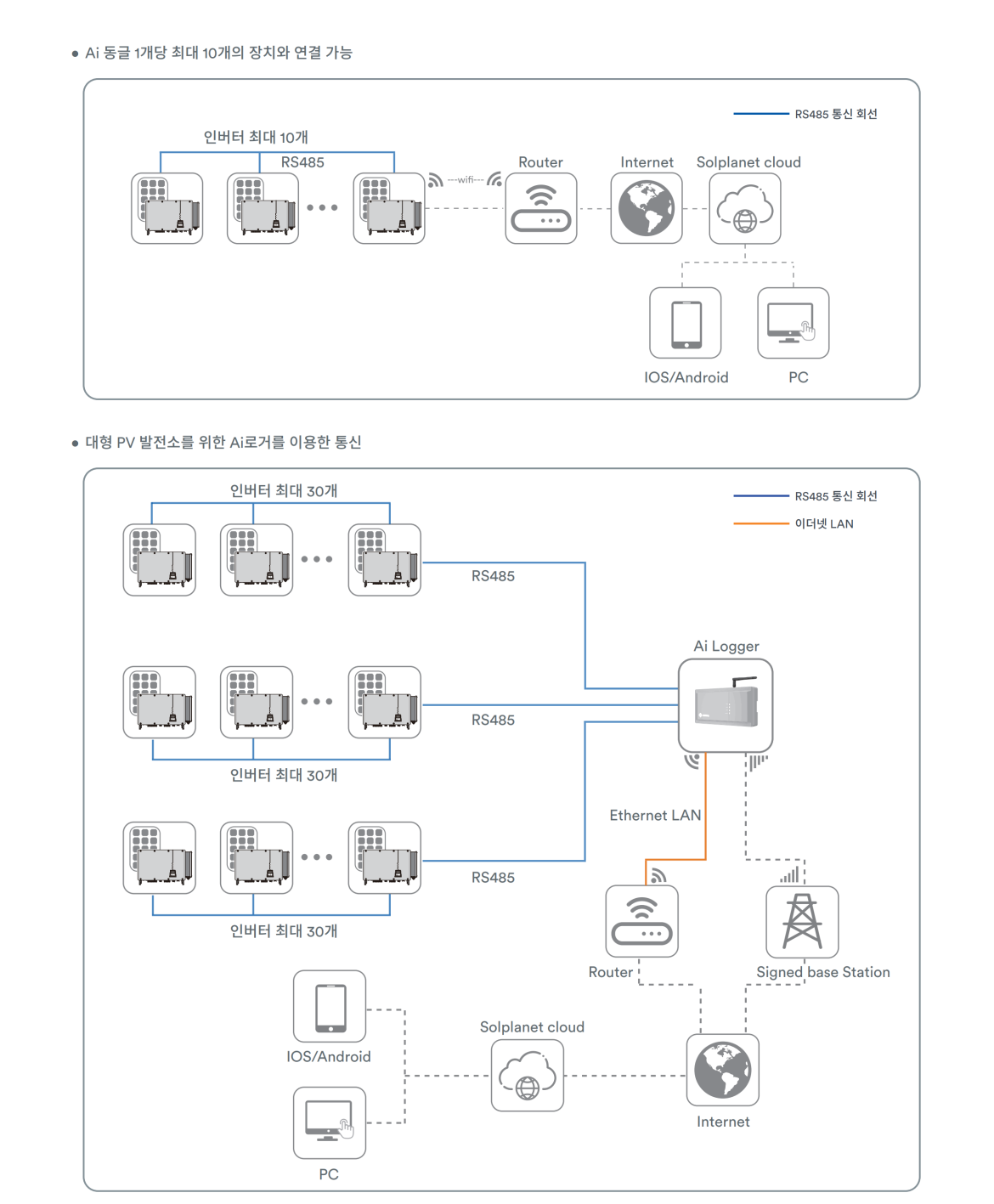

RS485, Wi-Fi, LAN 통신을 기본 지원하며 4G는 옵션으로 제공됩니다. Modbus-Sunspec 프로토콜을 지원하여 다양한 모니터링 플랫폼과 호환되며, 솔플래닛 전용 앱을 통해 스트링별 발전 상태, 인버터 운전 현황, 금일·누적 발전량 등을 실시간으로 확인할 수 있습니다.

▶ 인증 현황 | Certifications

인증 규격	설명
IEC 62109-1/2	태양광 발전 시스템용 전력변환장치(인버터)의 안전 요구사항에 관한 국제 표준 인증으로, 전기적 안전성, 기계적 안전성, 열적 안전성 등을 종합적으로 검증합니다.
IEC 63027	태양광 시스템에서 DC 아크 결함을 감지하고 차단하는 AFCI(아크 차단기) 기능에 대한 국제 표준 인증입니다. 커넥터 불량, 케이블 손상 등으로 인한 아크 사고와 화재 위험을 방지합니다.
KS8565	한국산업표준(KS)에 의한 계통 연계형 태양광 인버터 인증 규격으로, 국내 계통 연계 요건 및 전력 품질 기준을 충족함을 의미합니다.
KS8567	한국산업표준(KS)에 의한 태양광 인버터의 추가 성능 및 안전 요구사항 인증 규격입니다.

보호 등급: IEC 62109-1 기준 Class I | 과전압 카테고리: AC-III, DC-II | 보호 등급(방진·방수): IP66

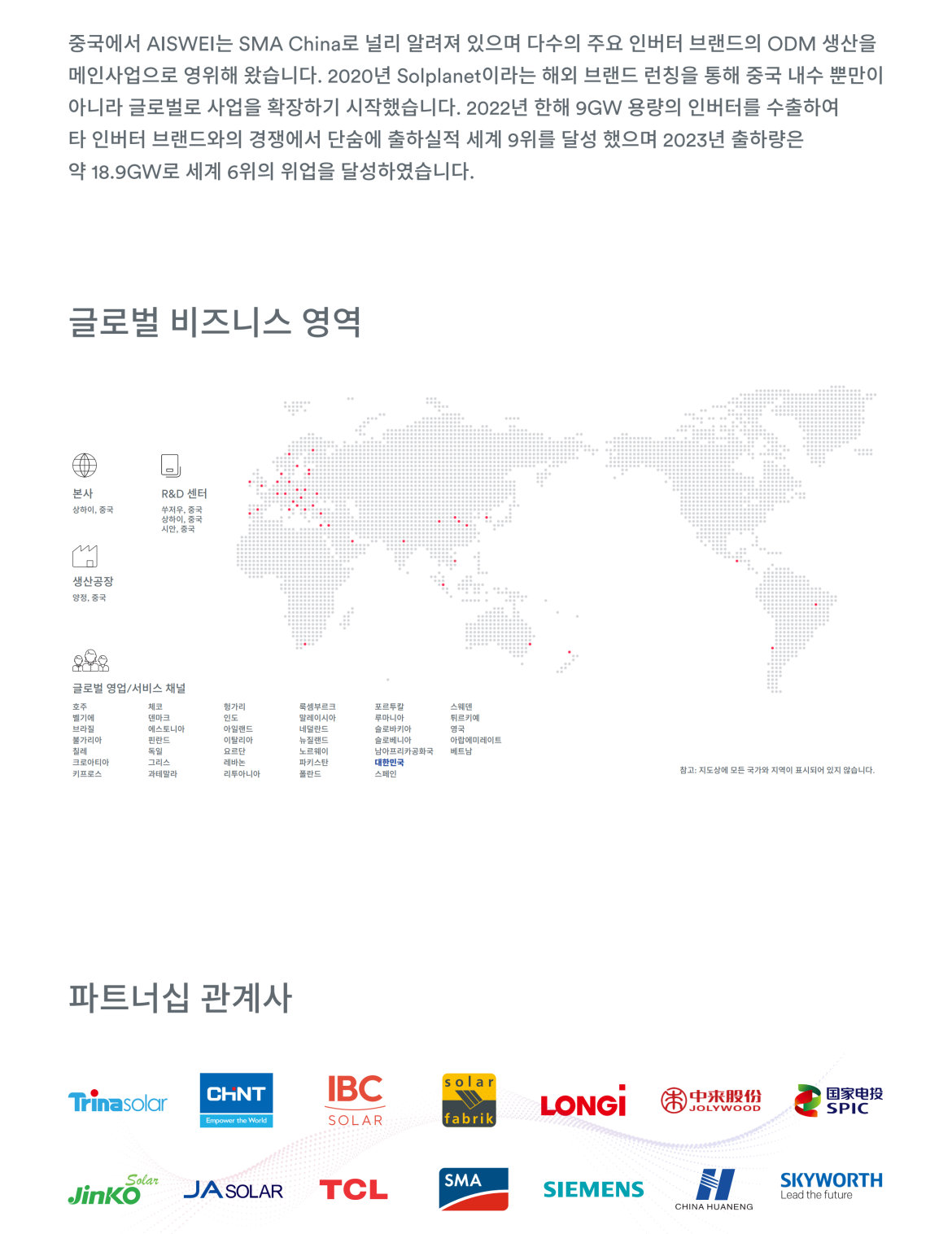

▶ 회사 소개 | About Solplanet (AISWEI)

Solplanet은 중국 상하이에 본사를 둔 글로벌 태양광 인버터 전문 기업 AISWEI(아이스웨이)의 해외 브랜드입니다. AISWEI는 중국 내에서 SMA China로 널리 알려져 있으며, 다수의 주요 인버터 브랜드에 대한 ODM 생산을 메인 사업으로 영위해 왔습니다.

2020년, 중국 내수뿐만 아니라 글로벌로 사업을 확장하기 위해 Solplanet 브랜드를 런칭하였으며, 이후 급속한 성장을 이루었습니다. 2022년 한 해에만 약 9GW 용량의 인버터를 수출하여 세계 6위의 출하 실적을 달성하였고, 2023년에는 누적 출하량 18.9GW로 세계 약 9위의 위업을 달성하였습니다. 현재 연간 생산 능력은 30GW 이상을 보유하고 있습니다.

R&D 센터는 중국 쑤저우, 상하이, 시안에 운영되고 있으며, 양정에 생산 공장을 보유하고 있습니다. 호주, 독일, 이탈리아, 대한민국, 인도, 브라질 등 전 세계 40개국 이상에 글로벌 영업 및 서비스 채널을 구축하고 있습니다.

제품 포트폴리오는 단상·3상 계통 연계형 인버터, 하이브리드 인버터, 저전압·고전압 배터리, 전기차 충전기, 스마트 모니터링 솔루션 등 태양광 발전 시스템의 전 영역을 포괄합니다.
