Solplanet (AISWEI)

?️ 서비스 (인버터 최대 20년 보증)

인버터 표준 제품보증 10년을 기본 제공하며, 추가 연장 제품보증 최대 10년(최대 20년 보증 가능)을 선택할 수 있습니다. 48시간 이내 서비스 대응을 원칙으로 하여 신속한 A/S를 보장합니다.

☀️ ShadeSol (음영 관리 시스템)

음영 발생 스트링의 MPP 스캔 기능을 통하여 발전량을 향상시키는 인버터 내장형 음영 관리 알고리즘입니다. 현장 조건에 따라 ON/OFF 설정이 가능하며, 옵티마이저 없이도 음영으로 인한 발전량 저하를 최소화합니다. (상세 내용은 아래 3장 참조)

☀️ Zero Export (자가소비형 발전)

태양광으로 발전된 전력을 계통에 공급하지 않는 자가소비형 발전 기능을 지원합니다. 별도의 스마트미터 및 컨트롤러를 활용하여 역전력 흐름을 방지하고, 자가소비율을 극대화할 수 있습니다.

⚡ AFCI 기본탑재 (아크 차단)

DC 결선에서 절연 및 케이블 소손으로 인한 아크를 감지하고 자동 차단하는 AFCI(Arc Fault Circuit Interrupter) 기능이 전 모델에 기본 탑재되어 있습니다. UL1699B, IEC 63027 국제 인증을 취득하여 글로벌 안전 기준에 부합하며, 태양광 시스템의 화재 위험을 근본적으로 저감합니다.

⚡ 한글 디스플레이 채택

인버터 전면에 한글 LCD 디스플레이를 채택하여 인버터의 동작 상태 확인, 스트링별 발전량 확인, 에러코드 확인 등을 현장에서 직관적으로 수행할 수 있습니다.

⚡ 10년 무상보증 (최대 20년 연장)

인버터 표준 제품보증 10년을 기본 제공하며, 추가 연장 제품보증 최대 10년으로 최대 20년 보증이 가능합니다. 48시간 이내 서비스 대응을 원칙으로 합니다.

⚡ 스토브리 인라인퓨즈 (정품 MC4 커넥터)

고품질의 안전성 및 내구성을 갖춘 스토브리(Stäubli) 인라인퓨즈를 적용하였습니다 (60K & 110K 모델 적용). 정품 MC4 커넥터(Made in USA)를 사용하여 접촉 불량 및 아크 발생 위험을 최소화하고, 장기적인 시스템 안정성을 보장합니다.

3-1. 왜 거의 모든 태양광 시스템에서 음영 관리가 필요한가?

태양광 발전 현장에서 건물, 나무, 구름, 전신주, 안테나, 먼지 등 다양한 원인으로 PV 모듈에 부분 음영(Partial Shading)이 발생합니다. 이 현상이 발전량에 미치는 영향은 대부분의 사용자가 예상하는 것보다 훨씬 심각합니다.

■ PV 셀의 직렬 연결 특성
태양광 모듈은 다수의 PV 셀을 직렬(Series)로 연결한 구조입니다. 직렬 연결에서는 전압이 합산되고 전류는 균일하게 흐르는데, 이때 하나의 셀에만 음영이 발생해도 전체 스트링의 전류가 해당 셀의 낮은 전류로 제한됩니다. 예를 들어, 4장의 모듈(각 400W, 10A) 중 1장에 50% 음영이 발생하면, 해당 모듈의 전류가 5.33A로 감소하고, 나머지 정상 모듈 3장도 모두 5.33A로 제한되어 전체 출력이 1,600W에서 약 725W로 급감합니다.

■ 복수의 최대 전력점(Multiple MPP) 발생
부분 음영이 발생하면 P-V 커브(전력-전압 곡선)에 복수의 극대점(Local Maximum Power Point)이 형성됩니다. 기존의 일반적인 MPPT 알고리즘은 좁은 전압 범위 내에서만 추적하기 때문에, Local MPP에 머물러 Global MPP(실제 최대 전력점)를 찾지 못하는 문제가 발생합니다. 이로 인해 실제로 가능한 발전량보다 훨씬 낮은 수준에서 운전하게 됩니다.

■ 바이패스 다이오드의 한계
PV 모듈에는 음영 발생 시 역바이어스(Reverse Bias)로 인한 핫스팟을 방지하기 위해 바이패스 다이오드가 내장되어 있습니다. 그러나 바이패스 다이오드는 음영이 발생한 셀 그룹을 우회시킬 뿐, 해당 셀 그룹의 발전량은 0이 되며, P-V 커브에 복수의 피크를 발생시켜 MPPT 추적을 더욱 복잡하게 만듭니다.

■ 현실적인 음영 빈도
옥상 설치 현장의 경우 오전·오후 시간대에 건물 자체의 옥탑, 파라펫, 인접 건물, 나무 등에 의한 부분 음영이 발생하는 것이 일반적입니다. 완전히 음영이 없는 현장은 지상형 대규모 발전소 외에는 거의 존재하지 않으며, 따라서 거의 모든 태양광 시스템에서 음영 관리가 필요합니다.

3-2. ShadeSol 솔루션 개요

ShadeSol은 Solplanet 인버터에 내장된 독자적인 지능형 음영 관리 알고리즘입니다. 별도의 하드웨어(옵티마이저 등)를 추가하지 않고, 인버터 자체의 소프트웨어만으로 부분 음영 시 발전량 손실을 최소화합니다.

핵심 원리: 일반 MPPT는 좁은 전압 범위(Traditional MPP Range)에서만 추적하지만, ShadeSol은 전체 전압 범위(Vmin.mppt ~ Vmax.mppt)를 스캔하여 복수의 극대점 중 Global MPP(실제 최대 전력점)를 찾아 해당 전력점에서 운전합니다.

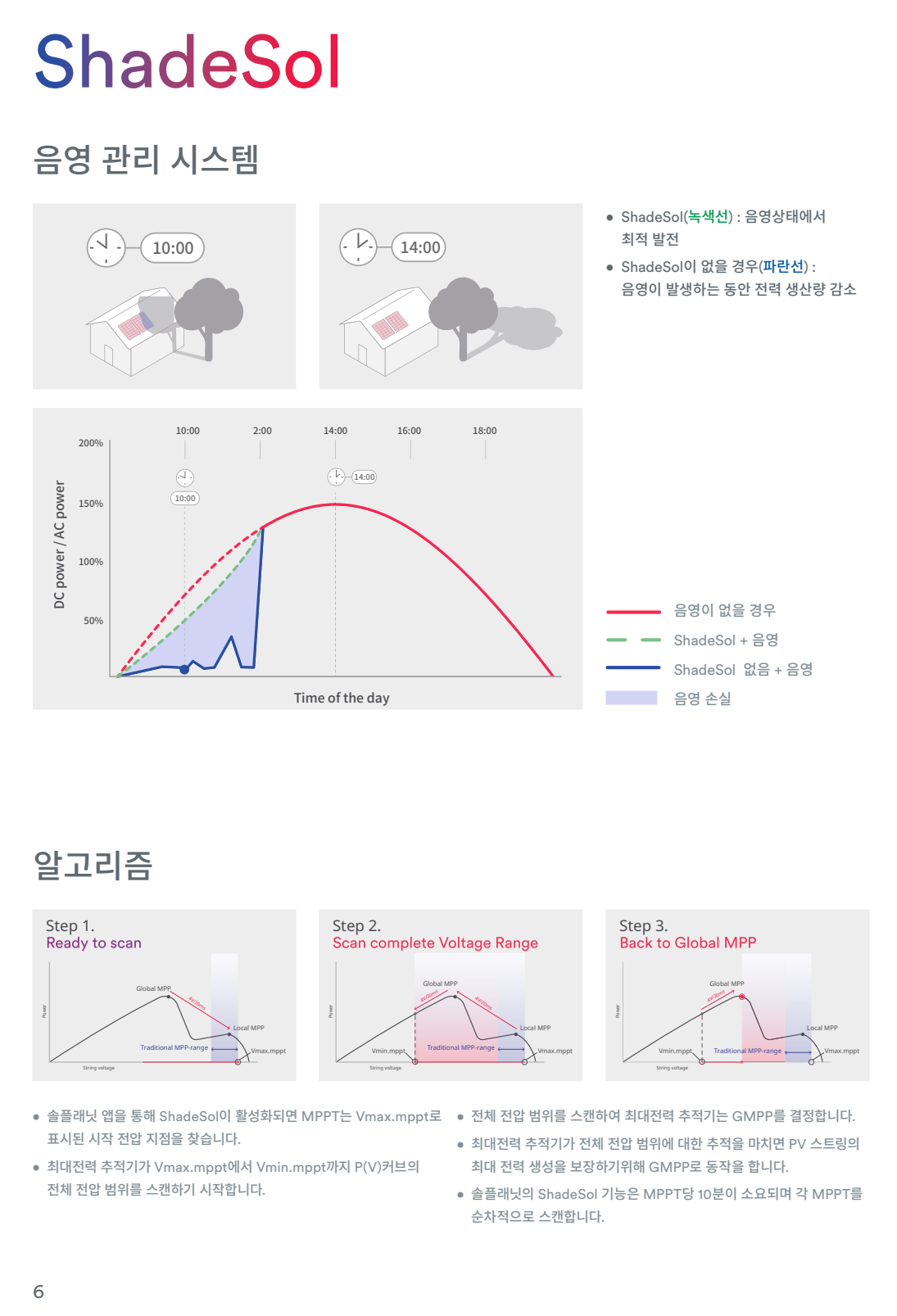

3-3. ShadeSol 알고리즘 — 3단계 동작 과정

Step 1. Ready to Scan (스캔 준비)
솔플래닛 앱을 통해 ShadeSol이 활성화되면, 최대전력 추적기는 Vmax.mppt(최대 MPPT 전압)로 표시된 시작 전압 지점을 찾습니다. 이 단계에서 인버터는 현재 운전 중인 MPP에서 전체 전압 범위 스캔을 준비합니다.

Step 2. Scan Complete Voltage Range (전체 전압 범위 스캔)
최대전력 추적기가 Vmax.mppt에서 Vmin.mppt까지 P(V) 커브의 전체 전압 범위를 4V/20ms의 속도로 스캔하기 시작합니다. 이 과정에서 모든 Local MPP와 Global MPP의 위치와 전력 값을 기록합니다. 전체 전압 범위에 걸쳐 최대전력 추적기가 스캔을 완료하면, 기록된 데이터를 기반으로 GMPP(Global Maximum Power Point)를 결정합니다.

Step 3. Back to Global MPP (Global MPP로 복귀)
전체 전압 범위에 대한 추적을 마치면 PV 스트링의 최대 전력 생성을 보장하기 위해 GMPP로 동작점을 이동합니다. 이후 인버터는 GMPP에서 안정적으로 운전하며, 정해진 주기에 따라 다시 Step 1부터 반복 스캔합니다.

3-4. MPPT별 순차 스캔 방식

ShadeSol 기능은 MPPT당 약 10분이 소요되며, 각 MPPT를 순차적으로 스캔합니다. 하나의 MPPT를 스캔하는 동안 나머지 MPPT는 정상 운전을 유지하므로, 스캔 과정에서의 전체 시스템 발전량 영향은 최소화됩니다.

※ 10 MPPT 인버터의 경우 전체 한 사이클 약 100분 소요

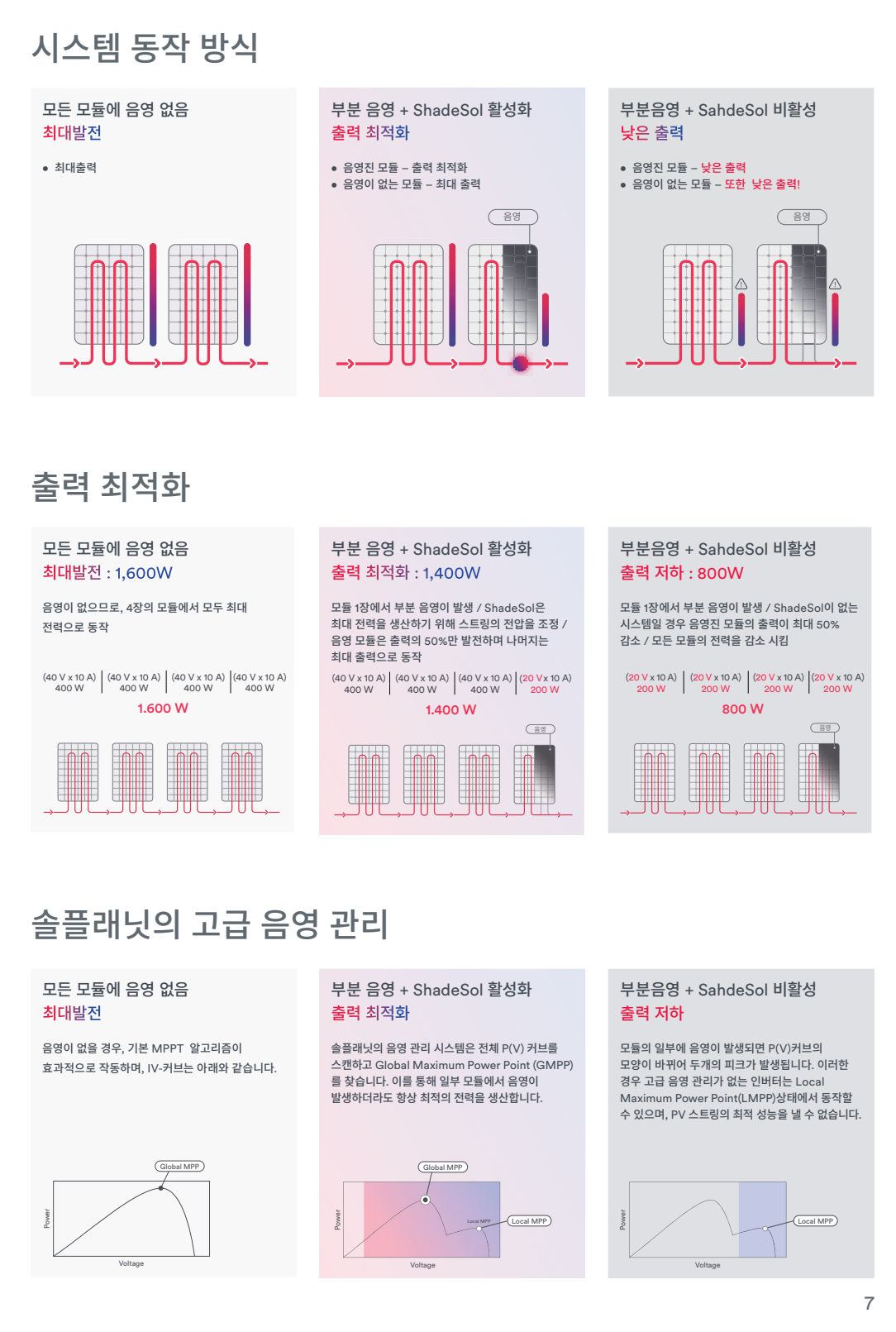

3-5. 시스템 동작 방식 — 3가지 시나리오 비교

위 예시에서 보듯이, 모듈 1장(25%)에만 부분 음영이 발생해도 ShadeSol 비활성 시 전체 출력이 50%(800W)로 급감하지만, ShadeSol 활성화 시에는 87.5%(1,400W)를 유지하여 약 600W의 발전량 손실을 회복합니다.

3-6. P-V 커브 관점에서의 고급 음영 관리

■ 모든 모듈에 음영 없음 — 최대 발전
음영이 없을 경우, 기본 MPPT 알고리즘이 효과적으로 작동하며, I-V 커브에는 하나의 Global MPP만 존재합니다. ShadeSol 활성화 여부와 무관하게 최대 전력을 생성합니다.

■ 부분 음영 + ShadeSol 활성화 — 출력 최적화
일부 모듈에서 음영이 발생하면 P(V) 커브의 모양이 바뀌어 두 개 이상의 피크(Local MPP + Global MPP)가 발생합니다. ShadeSol은 전체 전압 범위를 스캔하여 Global MPP를 정확히 식별하고, 해당 전력점에서 운전함으로써 항상 최적의 전력을 생성합니다.

■ 부분 음영 + ShadeSol 비활성 — 출력 저하
모듈의 일부에 음영이 발생하면 P(V) 커브에 복수의 피크가 발생하지만, 음영 관리가 없는 인버터는 Local MPP(낮은 전력점) 상태에서 동작할 수 있으며, PV 스트링의 최적 성능을 낼 수 없습니다.

3-7. ShadeSol vs 옵티마이저(MLPE) 비교

옵티마이저의 단점: 옵티마이저는 작동 중에 열을 생성하며, 이로 인해 PV 모듈의 온도가 추가적으로 상승하여 출력 전력이 감소합니다. 또한 PV 모듈의 열로 인해 옵티마이저의 효율성도 감소하여 열-효율 간 상호 부정적 영향이 발생합니다. ShadeSol은 이러한 하드웨어적 단점이 전혀 없으면서도 대부분의 음영 상황에서 효과적인 발전량 회복이 가능합니다.

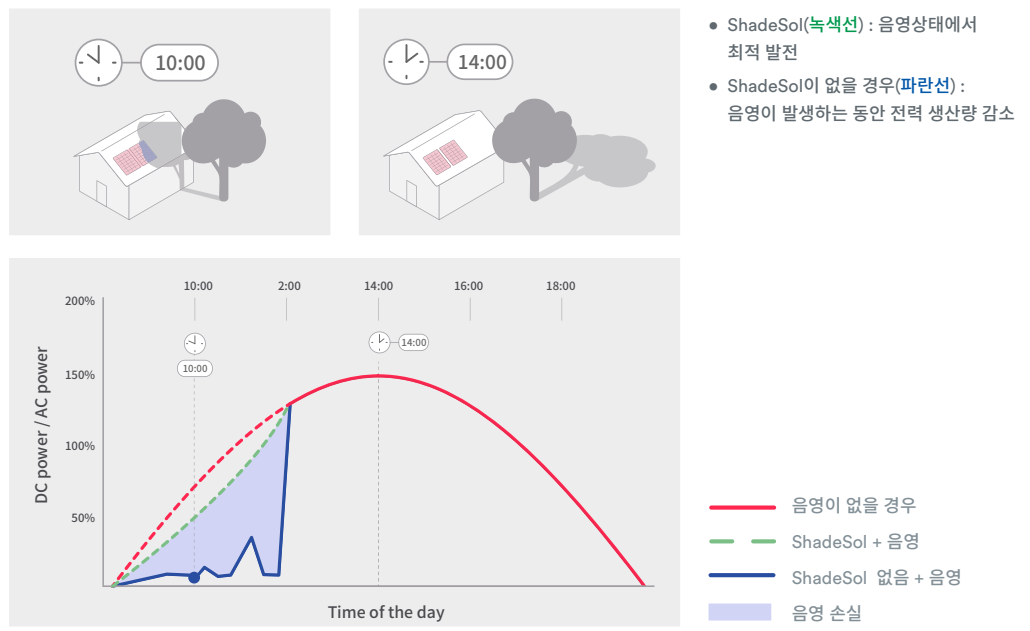

3-8. 하루 일사량 변화에 따른 ShadeSol 효과

옥상 설치 현장에서의 하루 발전 패턴을 살펴보면, 오전(예: 10:00)에는 인접 건물·나무 등에 의한 부분 음영이 발생하고, 오후(예: 14:00)에는 음영이 사라지는 것이 일반적입니다.

3-9. ShadeSol 결론

ShadeSol은 별도의 하드웨어 추가 없이 인버터 자체의 소프트웨어 알고리즘만으로 부분 음영에 의한 발전량 손실을 대폭 회복하는 Solplanet의 핵심 기술입니다.

추가 비용이 없고, 열 발생·자체 소비 전력·고장 리스크가 없으며, 앱 설정만으로 ON/OFF가 가능합니다. 옵티마이저(MLPE) 대비 설치가 간편하고 유지보수 부담이 적으면서도, 대부분의 현실적인 음영 조건에서 높은 발전량 회복 성능을 보여줍니다.

특히 옥상 설치, 건물 인접 부지 등 음영이 불가피한 상업용·산업용 태양광 현장에서 ShadeSol은 투자비 증가 없이 발전 수익을 높이는 매우 효과적인 솔루션입니다.
