선그로우 태양광인버터

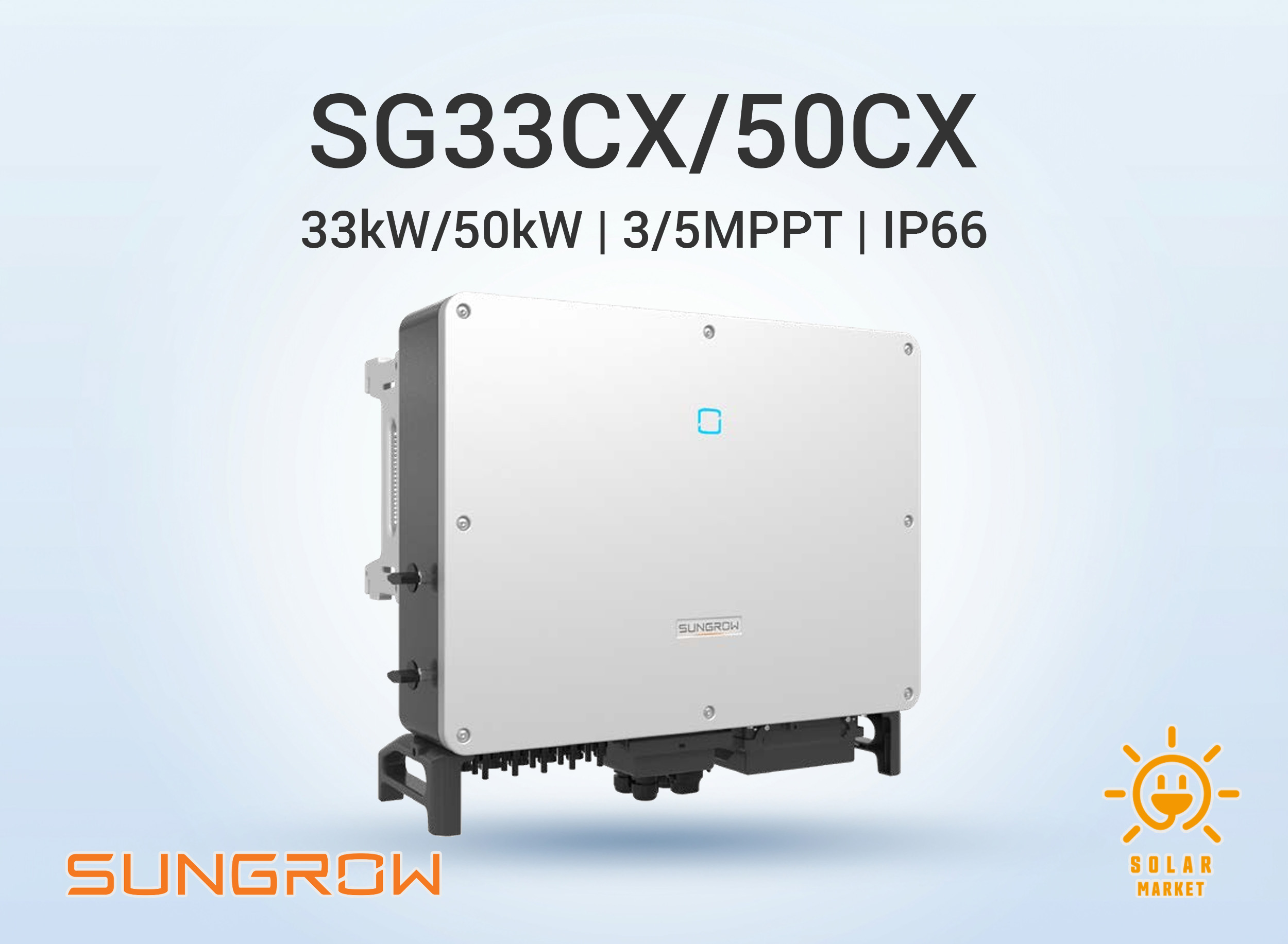

SG33CX(F30) / SG50CX(F30) 접속함 일체형 스트링 인버터

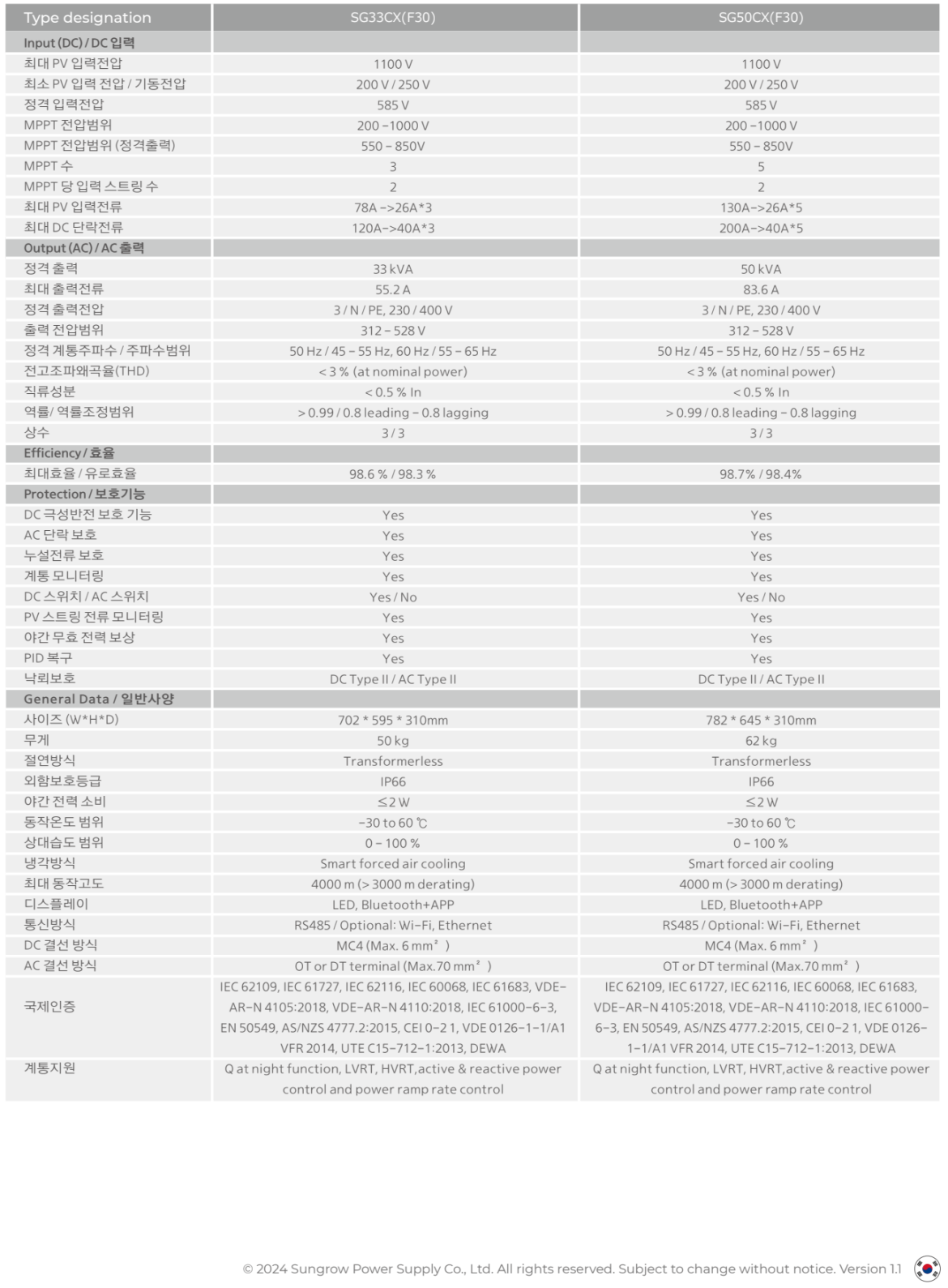

| 구분 | SG33CX(F30) | SG50CX(F30) |
|---|---|---|
| Input (DC) / DC 입력 | ||
| 최대 PV 입력전압 | 1100 V | 1100 V |
| 최소 PV 입력 전압 / 기동전압 | 200 V / 250 V | 200 V / 250 V |
| 정격 입력전압 | 585 V | 585 V |
| MPPT 전압범위 | 200 ~ 1000 V | 200 ~ 1000 V |
| MPPT 전압범위 (정격출력) | 550 ~ 850 V | 550 ~ 850 V |
| MPPT 수 | 3 | 5 |
| 휴즈사양 | 25 / 30 A | 25 / 30 A |
| MPPT 당 입력 스트링 수 | 2 | 2 |
| 최대 PV 입력전류 | 78 A → 26 A × 3 | 130 A → 26 A × 5 |
| 최대 DC 단락전류 | 120 A → 40 A × 3 | 200 A → 40 A × 5 |
| Output (AC) / AC 출력 | ||
| 정격 출력 | 33 kVA | 50 kVA |
| 최대 출력전류 | 55.2 A | 83.6 A |
| 정격 출력전압 | 3 / N / PE, 230 / 400 V | 3 / N / PE, 230 / 400 V |
| 출력 전압범위 | 312 ~ 528 V | 312 ~ 528 V |
| 정격 계통주파수 / 주파수범위 | 50 Hz / 45 ~ 55 Hz, 60 Hz / 55 ~ 65 Hz | 50 Hz / 45 ~ 55 Hz, 60 Hz / 55 ~ 65 Hz |
| 전고조파왜곡율(THD) | < 3 % (정격 출력 시) | < 3 % (정격 출력 시) |
| 직류성분 | < 0.5 % In | < 0.5 % In |
| 역률 / 역률조정범위 | > 0.99 / 0.8 leading - 0.8 lagging | > 0.99 / 0.8 leading - 0.8 lagging |
| 상수 | 3 / 3 | 3 / 3 |
| Efficiency / 효율 | ||
| 최대효율 / 유로효율 | 98.6 % / 98.3 % | 98.7 % / 98.4 % |
| Protection / 보호기능 | ||
| DC 극성반전 보호 기능 | Yes | Yes |
| AC 단락 보호 | Yes | Yes |
| 누설전류 보호 | Yes | Yes |
| 계통 모니터링 | Yes | Yes |
| DC 스위치 / AC 스위치 | Yes / No | Yes / No |
| PV 스트링 전류 모니터링 | Yes | Yes |
| 야간 무효 전력 보상 (Q at night) | Yes | Yes |
| PID 복구 | Yes | Yes |
| 낙뢰보호 | DC Type II / AC Type II | DC Type II / AC Type II |
| General Data / 일반사양 | ||
| 사이즈 (W×H×D) | 702 × 595 × 310 mm | 782 × 645 × 310 mm |
| 무게 | 50 kg | 62 kg |
| 절연방식 | Transformerless | Transformerless |
| 외함보호등급 | IP66 | IP66 |
| 야간 전력 소비 | ≤ 2 W | ≤ 2 W |
| 동작온도 범위 | -30 ~ 60 ℃ | -30 ~ 60 ℃ |
| 상대습도 범위 | 0 ~ 100 % | 0 ~ 100 % |
| 냉각방식 | Smart forced air cooling | Smart forced air cooling |
| 최대 동작고도 | 4000 m (> 3000 m derating) | 4000 m (> 3000 m derating) |
| 디스플레이 | LED, Bluetooth+APP | LED, Bluetooth+APP |
| 통신방식 | RS485 / Optional: Wi‑Fi, Ethernet | RS485 / Optional: Wi‑Fi, Ethernet |
| DC 결선 방식 | MC4 (Max. 6 mm²) | MC4 (Max. 6 mm²) |
| AC 결선 방식 | OT or DT terminal (Max. 70 mm²) | OT or DT terminal (Max. 70 mm²) |
| 국제인증 / 계통지원 | ||
| 국제인증 | IEC 62109, IEC 61727, IEC 62116, IEC 60068, IEC 61683, VDE‑AR‑N 4105:2018, VDE‑AR‑N 4110:2018, IEC 61000‑6‑3, EN 50549, AS/NZS 4777.2:2015, CEI 0‑21, VDE 0126‑1‑1/A1, VFR 2014, UTE C15‑712‑1:2013, DEWA | |
| 계통지원 기능 | Q at night 기능, LVRT, HVRT, 유효/무효 전력 제어 및 전력 램프율 제어 | |

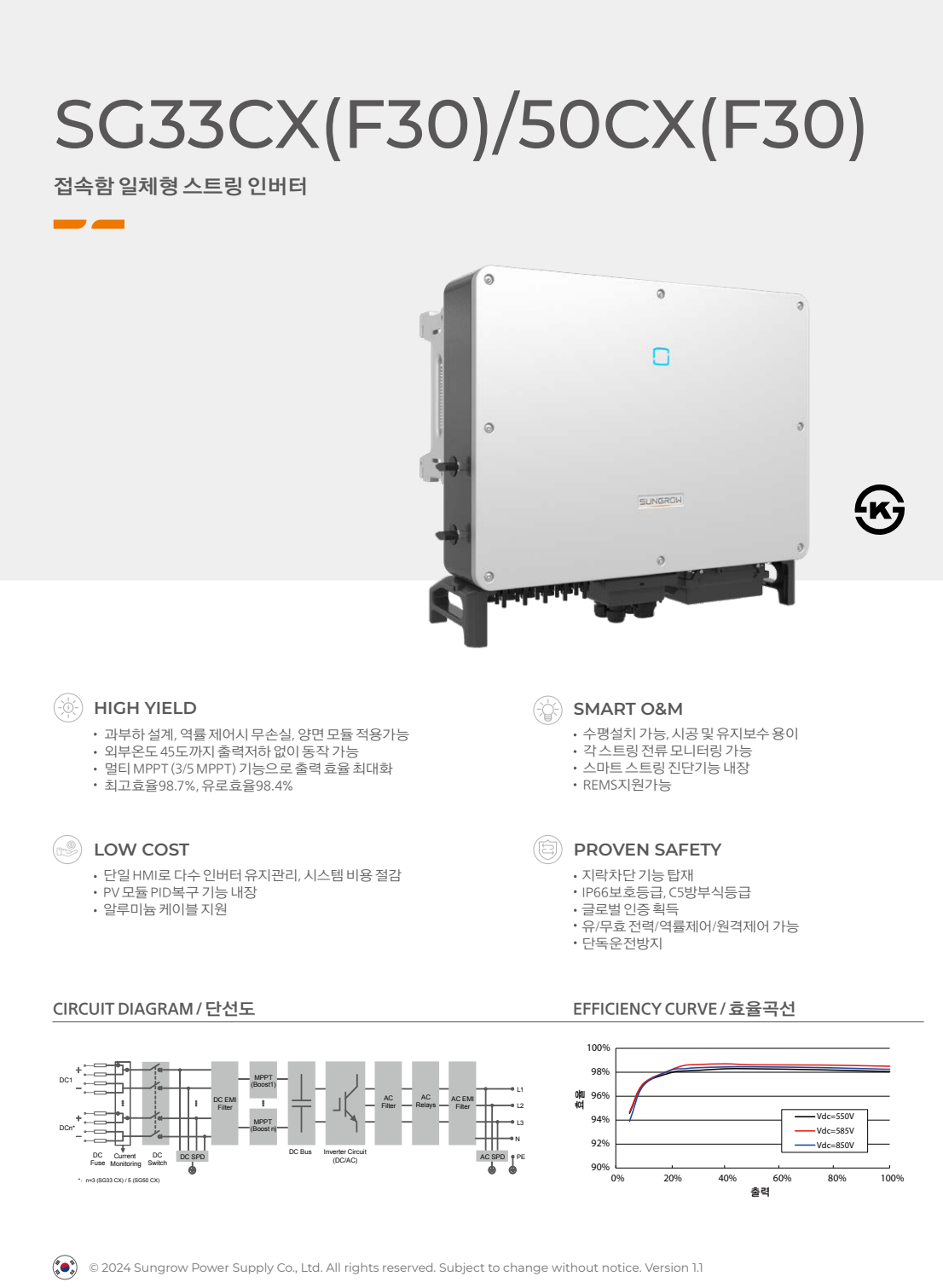

SG33CX(F30) / SG50CX(F30) 제품 특징
• 접속함 일체형 스트링 인버터(C&I 태양광 최적)
- 접속함(콤바이너) 일체형 구조로 시스템 구성을 단순화하여 설치 구성품을 줄이고 시공 효율을 높입니다.
- 단일 HMI 기반으로 다수 인버터의 유지관리 편의성을 제공하여 운영 비용 절감에 기여합니다.
- 접속함(콤바이너) 일체형 구조로 시스템 구성을 단순화하여 설치 구성품을 줄이고 시공 효율을 높입니다.
- 단일 HMI 기반으로 다수 인버터의 유지관리 편의성을 제공하여 운영 비용 절감에 기여합니다.
• 고수익 설계: 과부하 운전 및 고효율 전력변환
- 과부하 설계를 적용하고, 역률 제어 시 무손실 운전 컨셉으로 발전 손실 최소화를 지향합니다.
- 최대효율/유로효율: SG33CX 98.6% / 98.3%, SG50CX 98.7% / 98.4%로 변환 손실을 줄여 실발전량 향상에 기여합니다.
- 과부하 설계를 적용하고, 역률 제어 시 무손실 운전 컨셉으로 발전 손실 최소화를 지향합니다.
- 최대효율/유로효율: SG33CX 98.6% / 98.3%, SG50CX 98.7% / 98.4%로 변환 손실을 줄여 실발전량 향상에 기여합니다.
• 멀티 MPPT로 출력 최적화(부분 음영·방향 분리 대응)
- SG33CX: 3 MPPT, SG50CX: 5 MPPT 구성으로 어레이 방향/경사/부분 음영 조건이 다른 현장에서도 발전량 최적화에 유리합니다.
- MPPT당 2스트링 입력으로 구성되어, SG33CX는 최대 6스트링, SG50CX는 최대 10스트링 설계가 가능합니다.
- SG33CX: 3 MPPT, SG50CX: 5 MPPT 구성으로 어레이 방향/경사/부분 음영 조건이 다른 현장에서도 발전량 최적화에 유리합니다.
- MPPT당 2스트링 입력으로 구성되어, SG33CX는 최대 6스트링, SG50CX는 최대 10스트링 설계가 가능합니다.
• 1000Vdc 시스템 및 넓은 MPPT 전압 범위
- 최대 PV 입력전압 1100V, 정격 입력전압 585V, MPPT 전압 범위 200~1000V로 스트링 설계 자유도를 확보했습니다.
- 정격 출력 구간 MPPT 전압 범위는 550~850V로 효율적인 운전 영역을 제공합니다.
- 최소 PV 입력/기동전압 200V / 250V로 저일사 조건에서도 안정적인 기동을 지원합니다.
- 최대 PV 입력전압 1100V, 정격 입력전압 585V, MPPT 전압 범위 200~1000V로 스트링 설계 자유도를 확보했습니다.
- 정격 출력 구간 MPPT 전압 범위는 550~850V로 효율적인 운전 영역을 제공합니다.
- 최소 PV 입력/기동전압 200V / 250V로 저일사 조건에서도 안정적인 기동을 지원합니다.
• SMART O&M: 스트링 전류 모니터링 & 진단 기능
- PV 스트링 전류 모니터링을 통해 스트링 단위 이상(퓨즈 이슈, 접속 불량, 모듈 불량 등)을 빠르게 파악하는 데 도움을 줍니다.
- 스마트 스트링 진단 기능 내장 및 REMS 지원으로 운영/점검 효율을 높입니다.
- PV 스트링 전류 모니터링을 통해 스트링 단위 이상(퓨즈 이슈, 접속 불량, 모듈 불량 등)을 빠르게 파악하는 데 도움을 줍니다.
- 스마트 스트링 진단 기능 내장 및 REMS 지원으로 운영/점검 효율을 높입니다.
• 검증된 안전성과 내환경성: IP66 & C5 방부식 등급
- 누설전류(지락) 보호, 단독운전 방지(계통 모니터링), DC 극성반전 보호, AC 단락 보호 등 보호 기능을 탑재했습니다.
- DC/AC Type II SPD로 서지 보호를 제공하며, IP66 보호등급과 C5 방부식 등급으로 옥외 설치 환경에 대응합니다.
- 누설전류(지락) 보호, 단독운전 방지(계통 모니터링), DC 극성반전 보호, AC 단락 보호 등 보호 기능을 탑재했습니다.
- DC/AC Type II SPD로 서지 보호를 제공하며, IP66 보호등급과 C5 방부식 등급으로 옥외 설치 환경에 대응합니다.
• 계통 연계 기능 및 전력 품질
- THD < 3%(정격), DC 성분 < 0.5% In으로 전력 품질 요구에 대응합니다.
- 역률 > 0.99, 역률 조정 0.8 진상 ~ 0.8 지상 지원 및 LVRT/HVRT, 유·무효전력 제어, 출력 램프율 제어 등을 지원합니다.
- 야간 무효 전력 보상(Q at night) 기능을 지원합니다.
- THD < 3%(정격), DC 성분 < 0.5% In으로 전력 품질 요구에 대응합니다.
- 역률 > 0.99, 역률 조정 0.8 진상 ~ 0.8 지상 지원 및 LVRT/HVRT, 유·무효전력 제어, 출력 램프율 제어 등을 지원합니다.
- 야간 무효 전력 보상(Q at night) 기능을 지원합니다.
모델별 주요 사양(요약)
• SG33CX(F30)
- 정격 출력: 33 kVA / 최대 출력전류: 55.2 A
- MPPT 수: 3 / MPPT당 스트링 수: 2 (총 6스트링)
- 최대 PV 입력전류: 78 A(26A×3) / 최대 DC 단락전류: 120 A(40A×3)
- 효율(최대/유로): 98.6% / 98.3%
- 사이즈(W×H×D): 702×595×310 mm / 무게: 50 kg
- 정격 출력: 33 kVA / 최대 출력전류: 55.2 A
- MPPT 수: 3 / MPPT당 스트링 수: 2 (총 6스트링)
- 최대 PV 입력전류: 78 A(26A×3) / 최대 DC 단락전류: 120 A(40A×3)
- 효율(최대/유로): 98.6% / 98.3%
- 사이즈(W×H×D): 702×595×310 mm / 무게: 50 kg
• SG50CX(F30)
- 정격 출력: 50 kVA / 최대 출력전류: 83.6 A
- MPPT 수: 5 / MPPT당 스트링 수: 2 (총 10스트링)
- 최대 PV 입력전류: 130 A(26A×5) / 최대 DC 단락전류: 200 A(40A×5)
- 효율(최대/유로): 98.7% / 98.4%
- 사이즈(W×H×D): 782×645×310 mm / 무게: 62 kg
- 정격 출력: 50 kVA / 최대 출력전류: 83.6 A
- MPPT 수: 5 / MPPT당 스트링 수: 2 (총 10스트링)
- 최대 PV 입력전류: 130 A(26A×5) / 최대 DC 단락전류: 200 A(40A×5)
- 효율(최대/유로): 98.7% / 98.4%
- 사이즈(W×H×D): 782×645×310 mm / 무게: 62 kg
• 공통 사양(발췌)
- 최대 PV 입력전압: 1100 V / 정격 입력전압: 585 V
- MPPT 전압 범위: 200~1000 V (정격 출력 시 550~850 V)
- 정격 출력전압: 3/N/PE, 230/400 V / 출력 전압 범위: 312~528 V
- 주파수: 50Hz(45~55), 60Hz(55~65)
- 보호등급: IP66 / 냉각: Smart forced air cooling
- 동작 온도: -30~60℃ / 야간 소비전력: ≤ 2 W
- 표시: LED, Bluetooth+APP / 통신: RS485 (옵션: Wi-Fi, Ethernet)
- 최대 PV 입력전압: 1100 V / 정격 입력전압: 585 V
- MPPT 전압 범위: 200~1000 V (정격 출력 시 550~850 V)
- 정격 출력전압: 3/N/PE, 230/400 V / 출력 전압 범위: 312~528 V
- 주파수: 50Hz(45~55), 60Hz(55~65)
- 보호등급: IP66 / 냉각: Smart forced air cooling
- 동작 온도: -30~60℃ / 야간 소비전력: ≤ 2 W
- 표시: LED, Bluetooth+APP / 통신: RS485 (옵션: Wi-Fi, Ethernet)
적용 분야(추천)
• 상업용·산업용(C&I) 태양광 발전소
- 다중 MPPT가 필요한 지붕형(방향 분리), 구조물 음영이 존재하는 현장, 스트링 단위 진단이 중요한 운영 환경에 적합합니다.
- 다중 MPPT가 필요한 지붕형(방향 분리), 구조물 음영이 존재하는 현장, 스트링 단위 진단이 중요한 운영 환경에 적합합니다.
• 옥외 설치/내환경 요구 현장
- IP66 및 C5 방부식 등급 기반으로 분진, 강우, 염해 등 환경 조건이 까다로운 현장에 적용을 고려할 수 있습니다.
- IP66 및 C5 방부식 등급 기반으로 분진, 강우, 염해 등 환경 조건이 까다로운 현장에 적용을 고려할 수 있습니다.
회사 소개 – 선그로우(Sungrow)
• 선그로우(Sungrow Power Supply Co., Ltd.)는 전력전자(Power Electronics) 기술을 기반으로 태양광을 포함한 다양한 신재생에너지 분야에서 발전·변환·저장·운영까지 전 주기를 아우르는 솔루션을 제공하는 글로벌 기업입니다. 인버터와 PCS(전력변환장치)를 중심으로, 에너지 생산을 실제 사용 가능한 전력으로 바꾸고 계통에 안정적으로 연계하는 핵심 장비를 공급하며, 프로젝트 규모와 적용 환경에 맞춘 제품 포트폴리오를 구축해 왔습니다.
• 선그로우의 사업 영역은 태양광(PV) 인버터를 중심으로 에너지저장장치(ESS) 및 PCS, 풍력 전력변환, 전기화(EV 충전 등), 수소 관련 전력변환/설비 등으로 확장되어 있으며, 각 분야에서 “전력을 효율적으로 변환하고, 안전하게 제어하며, 안정적으로 운영”하는 기술 경쟁력을 축적해 왔습니다.
• 태양광 분야에서는 유틸리티급 대용량 프로젝트부터 상업·산업용(C&I), 분산형 발전까지 폭넓게 적용 가능한 인버터 라인업을 통해 다양한 모듈 구성과 설계 조건(전압 범위, 스트링 구성, 운영 온도, 설치 환경 등)에 유연하게 대응할 수 있도록 제품을 구성합니다. 또한 발전소 요구 조건에 따라 계통 지원 기능(전압/주파수 대응, 유·무효전력 제어, 출력 램프 제어 등)과 운전 안정성을 강화하는 보호 기능을 체계적으로 통합하는 방향으로 제품 완성도를 높이고 있습니다.
• ESS 분야에서는 PCS를 중심으로 충·방전 제어, 계통 연계 및 독립운전 구성, 유·무효전력의 빠른 응답 등 전력망 운용에 필요한 기능을 지원하는 한편, 프로젝트 목적(피크 저감, 계통 보조서비스, 재생에너지 출력 평탄화, 비상전원 등)에 맞춰 시스템 구성을 최적화할 수 있는 통합형 솔루션을 제공합니다. 아울러 시스템 운전에서 중요한 안전과 신뢰성을 고려해 다중 보호 로직과 모니터링 체계를 강화하는 방향으로 제품과 시스템을 설계합니다.
• 운영(O&M) 측면에서는 모니터링 및 에너지 관리 플랫폼(iSolarCloud 등)을 통해 설비 상태 가시화, 성능 추적, 알람 및 장애 대응, 원격 설정/업데이트 등 운영 효율을 높이는 기능을 제공합니다. 이를 통해 단순 모니터링을 넘어, 발전소의 장기 안정 운전과 유지보수 비용 절감, 데이터 기반의 운영 의사결정에 도움이 되는 환경을 지향합니다.
• 선그로우는 전 세계 다양한 기후·설치 환경·계통 조건을 전제로 제품을 공급해 온 경험을 바탕으로, 효율(발전수익), 신뢰성(가동률), 안전(보호·감시), 유지보수 편의성을 핵심 가치로 삼아 설계·제조·검증 체계를 고도화해 왔습니다. 특히 대규모 프로젝트에서 요구되는 표준화된 설치·시운전 절차, 장기간 운영을 고려한 부품/구조 설계, 진단 및 서비스 지원 체계 등을 통해 고객의 사업 안정성과 운영 품질 확보에 기여하는 것을 목표로 합니다.
