선그로우 태양광인버터

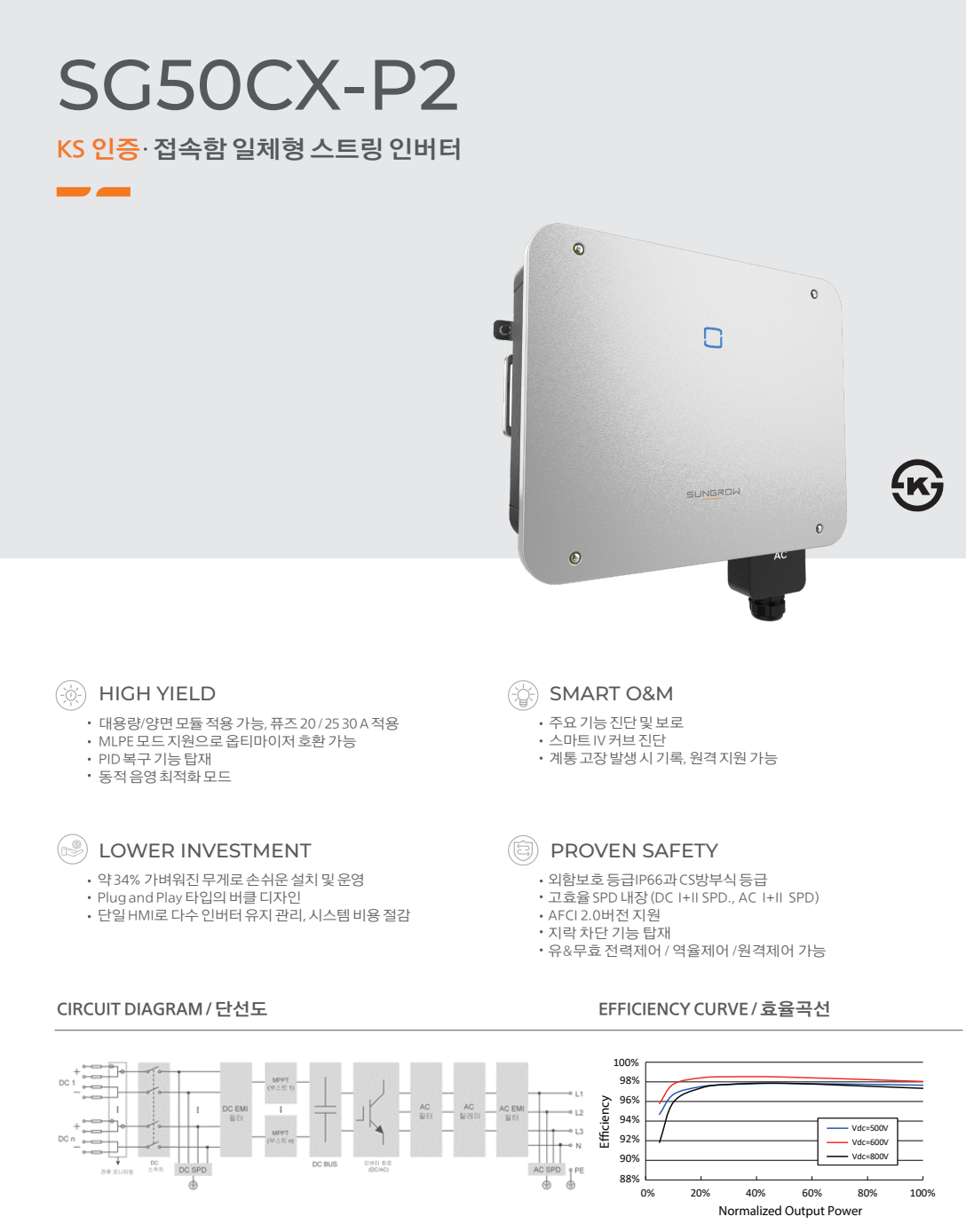

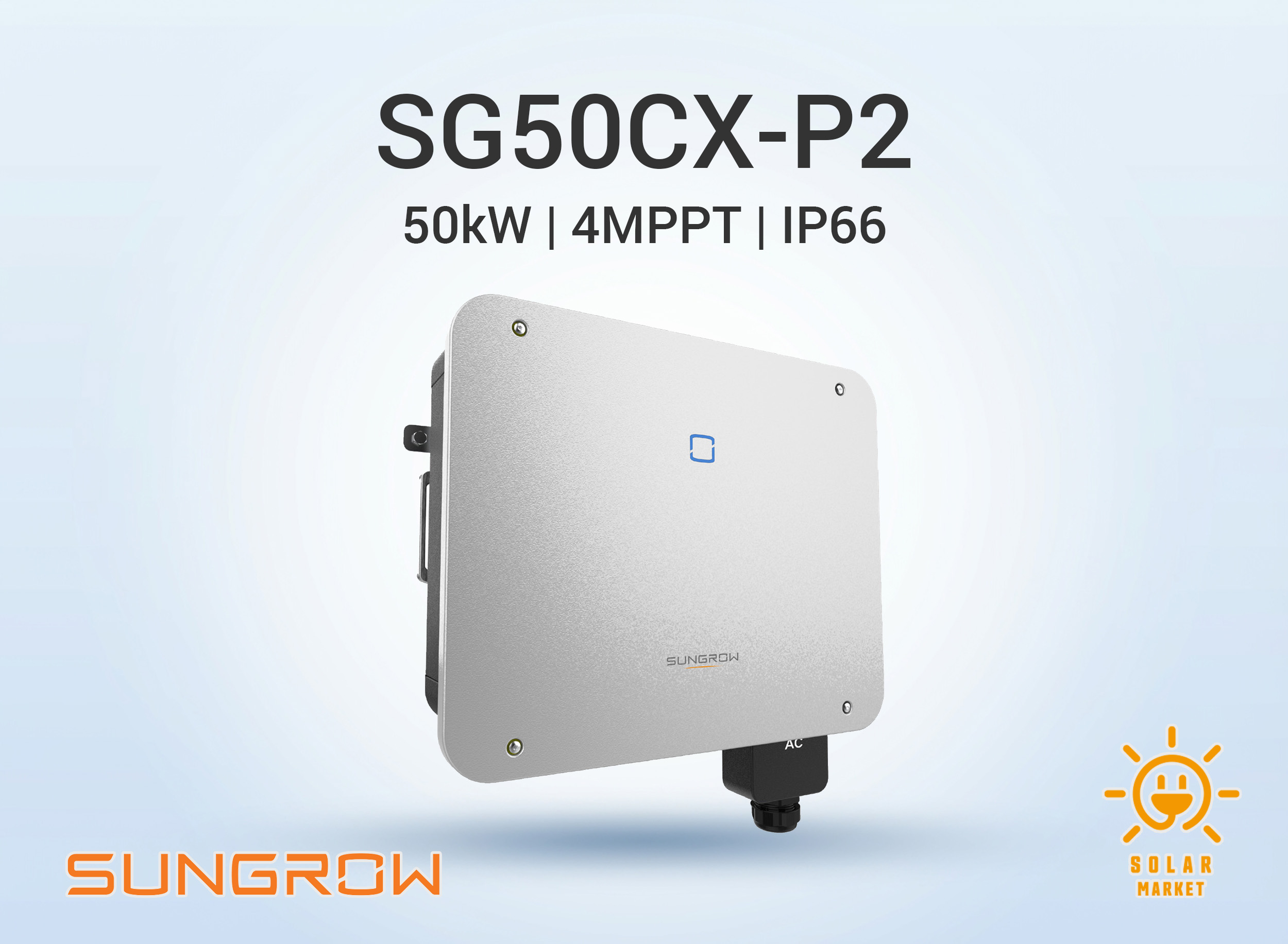

SG50CX‑P2 (KS 인증 접속함 일체형 스트링 인버터)

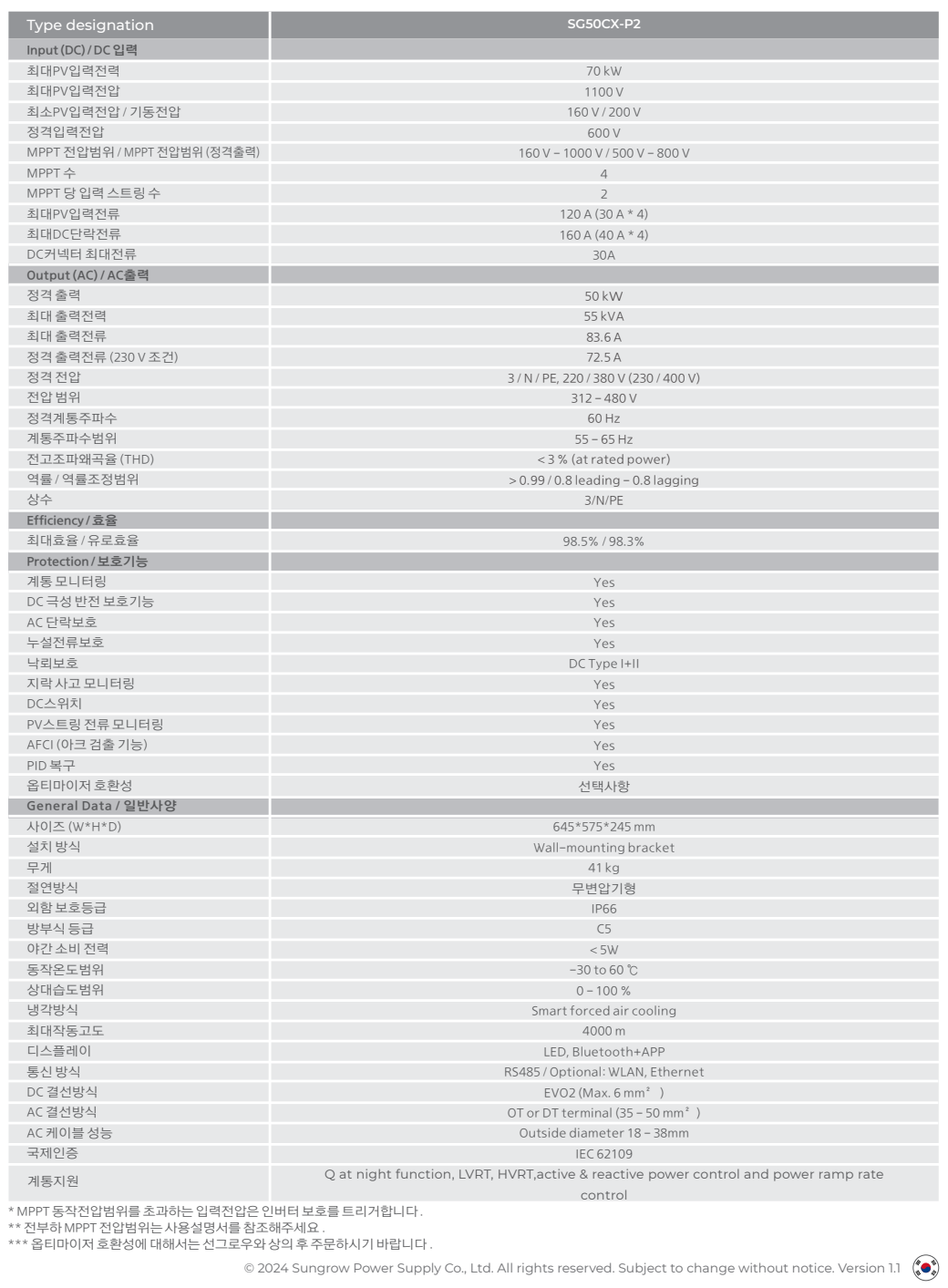

| 구분 | SG50CX‑P2 |
|---|---|
| Input (DC) / DC 입력 | |
| 최대 PV 입력전력 | 70 kW |
| 최대 PV 입력전압 | 1100 V |
| 최소 PV 입력전압 / 기동전압 | 160 V / 200 V |
| 정격 입력전압 | 600 V |
| MPPT 전압범위 / (정격출력 시) | 160 ~ 1000 V / 500 ~ 800 V |
| MPPT 수 | 4 |
| 휴즈사양 | 20 / 25 / 30 A |
| MPPT 당 입력 스트링 수 | 2 |
| 최대 PV 입력전류 | 120 A (30 A × 4) |
| 최대 DC 단락전류 | 160 A (40 A × 4) |
| DC 커넥터 최대전류 | 30 A |
| Output (AC) / AC 출력 | |
| 정격 출력 | 50 kW |
| 최대 출력전력 | 55 kVA |
| 최대 출력전류 | 83.6 A |
| 정격 출력전류 (230 V 조건) | 72.5 A |
| 정격 전압 | 3/N/PE, 220/380 V (230/400 V) |
| 전압 범위 | 312 ~ 480 V |
| 정격 계통주파수 | 60 Hz |
| 계통주파수 범위 | 55 ~ 65 Hz |
| 전고조파왜곡율 (THD) | 정격 출력 시 < 3 % |
| 역률 / 역률조정범위 | > 0.99 / 0.8 leading - 0.8 lagging |
| 상수 | 3/N/PE |
| Efficiency / 효율 | |
| 최대효율 / 유로효율 | 98.5 % / 98.3 % |
| Protection / 보호기능 | |
| 계통 모니터링 | Yes |
| DC 극성 반전 보호기능 | Yes |
| AC 단락보호 | Yes |
| 누설전류보호 | Yes |
| 낙뢰보호 | DC Type I+II, AC I+II SPD 내장 |
| 지락 사고 모니터링 | Yes |
| DC 스위치 | Yes |
| PV 스트링 전류 모니터링 | Yes |
| AFCI (아크 검출 기능) | Yes (AFCI 2.0) |
| PID 복구 | Yes |
| 옵티마이저 호환성 | 선택사항 (MLPE 모드 지원) |
| General Data / 일반사양 | |
| 사이즈 (W×H×D) | 645 × 575 × 245 mm |
| 설치 방식 | Wall‑mounting bracket (벽걸이형) |
| 무게 | 41 kg |
| 절연방식 | 무변압기형 (Transformerless) |
| 외함 보호등급 | IP66 |
| 방부식 등급 | C5 |
| 야간 소비 전력 | < 5 W |
| 동작온도범위 | ‑30 ~ 60 ℃ |
| 상대습도범위 | 0 ~ 100 % |
| 냉각방식 | Smart forced air cooling |
| 최대 작동고도 | 4000 m |
| 디스플레이 | LED, Bluetooth+APP |
| 통신 방식 | RS485 / Optional: WLAN, Ethernet |
| DC 결선방식 | EVO2 (Max. 6 mm²) |
| AC 결선방식 | OT or DT terminal (35 ~ 50 mm²) |
| AC 케이블 성능 | 외경 18 ~ 38 mm |
| 국제인증 | IEC 62109 |
| 계통지원 | Q at night 기능, LVRT, HVRT, 유효·무효 전력 제어 및 전력 램프율 제어 |
SG50CX‑P2 제품 특징
• KS 인증 접속함 일체형 50kW급 스트링 인버터
- 접속함 일체형 구조로 시스템 구성을 단순화하여 설치 구성품을 줄이고 시공/운영 효율을 높입니다.
- 벽부형 브라켓(Wall-mounting bracket) 설치 방식으로 현장 적용이 용이합니다.
- 접속함 일체형 구조로 시스템 구성을 단순화하여 설치 구성품을 줄이고 시공/운영 효율을 높입니다.
- 벽부형 브라켓(Wall-mounting bracket) 설치 방식으로 현장 적용이 용이합니다.
• 고수익 설계: 대용량·양면 모듈 대응 + 발전량 최적화 기능
- 최대 PV 입력전력 70 kW로 DC/AC 오버사이징 설계에 대응하여 발전량을 극대화할 수 있습니다.
- PID 복구 기능을 탑재했으며, 동적 음영 최적화 모드를 통해 부분 음영 환경에서 출력 손실을 줄이는 데 도움을 줍니다.
- 퓨즈 20/25/30A 적용이 가능하여 다양한 모듈/스트링 설계 조건에 대응합니다.
- 최대 PV 입력전력 70 kW로 DC/AC 오버사이징 설계에 대응하여 발전량을 극대화할 수 있습니다.
- PID 복구 기능을 탑재했으며, 동적 음영 최적화 모드를 통해 부분 음영 환경에서 출력 손실을 줄이는 데 도움을 줍니다.
- 퓨즈 20/25/30A 적용이 가능하여 다양한 모듈/스트링 설계 조건에 대응합니다.
• 4 MPPT × (MPPT당 2스트링) 구성으로 설계 유연성 강화
- 4 MPPT 구성, MPPT당 2스트링 입력으로 총 8스트링 설계가 가능하여 방향/경사/음영이 다른 어레이 분리 운전에 유리합니다.
- MPPT 전압 범위 160~1000V(정격 출력 시 500~800V)로 넓은 운전 영역을 제공하며,
최소 PV 입력전압/기동전압 160V / 200V로 저일사 조건에서도 기동 성능을 확보합니다.
- 4 MPPT 구성, MPPT당 2스트링 입력으로 총 8스트링 설계가 가능하여 방향/경사/음영이 다른 어레이 분리 운전에 유리합니다.
- MPPT 전압 범위 160~1000V(정격 출력 시 500~800V)로 넓은 운전 영역을 제공하며,
최소 PV 입력전압/기동전압 160V / 200V로 저일사 조건에서도 기동 성능을 확보합니다.
• SMART O&M: 진단·기록·원격 지원 기반의 유지보수 효율
- 스마트 IV 커브 진단을 통해 스트링/모듈 이상 징후를 진단하고 유지보수 의사결정에 활용할 수 있습니다.
- 계통 고장 발생 시 기록 및 원격 지원이 가능하도록 설계되어 운영 편의성을 높입니다.
- PV 스트링 전류 모니터링을 지원하여 스트링 단위 이상(퓨즈 이슈, 접속 불량, 모듈 불량 등) 파악에 유리합니다.
- 스마트 IV 커브 진단을 통해 스트링/모듈 이상 징후를 진단하고 유지보수 의사결정에 활용할 수 있습니다.
- 계통 고장 발생 시 기록 및 원격 지원이 가능하도록 설계되어 운영 편의성을 높입니다.
- PV 스트링 전류 모니터링을 지원하여 스트링 단위 이상(퓨즈 이슈, 접속 불량, 모듈 불량 등) 파악에 유리합니다.
• 투자비 절감: 경량화 및 Plug and Play 구조
- 약 34% 경량화 컨셉으로 설치 및 취급 부담을 낮췄으며, 제품 무게는 41 kg입니다.
- Plug and Play 타입의 버클 디자인 및 단일 HMI 기반 다수 인버터 유지관리로 시스템 비용 절감에 기여합니다.
- 약 34% 경량화 컨셉으로 설치 및 취급 부담을 낮췄으며, 제품 무게는 41 kg입니다.
- Plug and Play 타입의 버클 디자인 및 단일 HMI 기반 다수 인버터 유지관리로 시스템 비용 절감에 기여합니다.
• 검증된 안전: IP66 + C5 방부식 + 강화된 서지/아크/지락 보호
- 외함 보호등급 IP66, 방부식 등급 C5로 옥외 및 염해/습윤 환경에 대응합니다.
- 고효율 SPD 내장: DC I+II SPD, AC I+II SPD
- AFCI(아크 검출) 지원(AFCI 2.0), 지락 차단 기능 및 지락 사고 모니터링을 포함해 안전성을 강화했습니다.
- 외함 보호등급 IP66, 방부식 등급 C5로 옥외 및 염해/습윤 환경에 대응합니다.
- 고효율 SPD 내장: DC I+II SPD, AC I+II SPD
- AFCI(아크 검출) 지원(AFCI 2.0), 지락 차단 기능 및 지락 사고 모니터링을 포함해 안전성을 강화했습니다.
• 계통 연계 및 전력 품질
- THD < 3%(정격), 역률 > 0.99, 역률 조정 범위 0.8 진상 ~ 0.8 지상으로 계통 요구사항에 대응합니다.
- Q at night, LVRT/HVRT, 유·무효전력 제어 및 출력 램프율 제어 등 계통지원 기능을 제공합니다.
- THD < 3%(정격), 역률 > 0.99, 역률 조정 범위 0.8 진상 ~ 0.8 지상으로 계통 요구사항에 대응합니다.
- Q at night, LVRT/HVRT, 유·무효전력 제어 및 출력 램프율 제어 등 계통지원 기능을 제공합니다.
SG50CX‑P2 주요 사양(요약)
• DC 입력
- 최대 PV 입력전력: 70 kW
- 최대 PV 입력전압: 1100 V
- 최소 PV 입력전압 / 기동전압: 160 V / 200 V
- 정격 입력전압: 600 V
- MPPT 전압 범위(정격): 160 ~ 1000 V (정격 출력 시 500 ~ 800 V)
- MPPT 수 / 스트링 수: 4 / MPPT당 2스트링(총 8스트링)
- 최대 PV 입력전류: 120 A (30 A × 4)
- 최대 DC 단락전류: 160 A (40 A × 4)
- DC 커넥터 최대전류: 30 A
- 최대 PV 입력전력: 70 kW
- 최대 PV 입력전압: 1100 V
- 최소 PV 입력전압 / 기동전압: 160 V / 200 V
- 정격 입력전압: 600 V
- MPPT 전압 범위(정격): 160 ~ 1000 V (정격 출력 시 500 ~ 800 V)
- MPPT 수 / 스트링 수: 4 / MPPT당 2스트링(총 8스트링)
- 최대 PV 입력전류: 120 A (30 A × 4)
- 최대 DC 단락전류: 160 A (40 A × 4)
- DC 커넥터 최대전류: 30 A
• AC 출력
- 정격 출력: 50 kW / 최대 피상전력: 55 kVA
- 최대 출력전류: 83.6 A / 정격 출력전류(230V 조건): 72.5 A
- 정격 전압: 3/N/PE, 220/380 V (230/400 V)
- 전압 범위: 312 ~ 480 V
- 정격 계통주파수: 60 Hz / 주파수 범위: 55 ~ 65 Hz
- THD: < 3% (정격) / 역률: > 0.99 (0.8 진상 ~ 0.8 지상)
- 정격 출력: 50 kW / 최대 피상전력: 55 kVA
- 최대 출력전류: 83.6 A / 정격 출력전류(230V 조건): 72.5 A
- 정격 전압: 3/N/PE, 220/380 V (230/400 V)
- 전압 범위: 312 ~ 480 V
- 정격 계통주파수: 60 Hz / 주파수 범위: 55 ~ 65 Hz
- THD: < 3% (정격) / 역률: > 0.99 (0.8 진상 ~ 0.8 지상)
• 효율
- 최대효율 / 유로효율: 98.5% / 98.3%
- 최대효율 / 유로효율: 98.5% / 98.3%
• 보호 및 일반사양
- 서지 보호: DC Type I+II (문서 상 DC I+II SPD 표기), 지락 사고 모니터링: Yes
- DC 스위치: Yes / AFCI(아크 검출): Yes / PID 복구: Yes
- 옵티마이저 호환(MLPE 모드): 선택사항
- 크기(W×H×D): 645×575×245 mm / 무게: 41 kg
- 절연방식: 무변압기형 / 보호등급: IP66 / 방부식: C5
- 야간 소비전력: < 5 W
- 동작온도: -30 ~ 60 ℃ / 냉각: Smart forced air cooling / 최대고도: 4000 m
- 표시: LED, Bluetooth+APP / 통신: RS485 (옵션: WLAN, Ethernet)
- DC 결선: EVO2(최대 6 mm²) / AC 결선: OT 또는 DT 터미널(35~50 mm²)
- 서지 보호: DC Type I+II (문서 상 DC I+II SPD 표기), 지락 사고 모니터링: Yes
- DC 스위치: Yes / AFCI(아크 검출): Yes / PID 복구: Yes
- 옵티마이저 호환(MLPE 모드): 선택사항
- 크기(W×H×D): 645×575×245 mm / 무게: 41 kg
- 절연방식: 무변압기형 / 보호등급: IP66 / 방부식: C5
- 야간 소비전력: < 5 W
- 동작온도: -30 ~ 60 ℃ / 냉각: Smart forced air cooling / 최대고도: 4000 m
- 표시: LED, Bluetooth+APP / 통신: RS485 (옵션: WLAN, Ethernet)
- DC 결선: EVO2(최대 6 mm²) / AC 결선: OT 또는 DT 터미널(35~50 mm²)
• 참고
- MPPT 동작전압범위를 초과하는 입력전압은 인버터 보호를 트리거할 수 있습니다.
- 전부하 MPPT 전압범위는 사용설명서를 참조해 주세요.
- 옵티마이저(MLPE) 호환성은 적용 조건이 있으므로 주문 전 선그로우와 협의가 필요합니다.
- MPPT 동작전압범위를 초과하는 입력전압은 인버터 보호를 트리거할 수 있습니다.
- 전부하 MPPT 전압범위는 사용설명서를 참조해 주세요.
- 옵티마이저(MLPE) 호환성은 적용 조건이 있으므로 주문 전 선그로우와 협의가 필요합니다.
