선그로우 태양광인버터

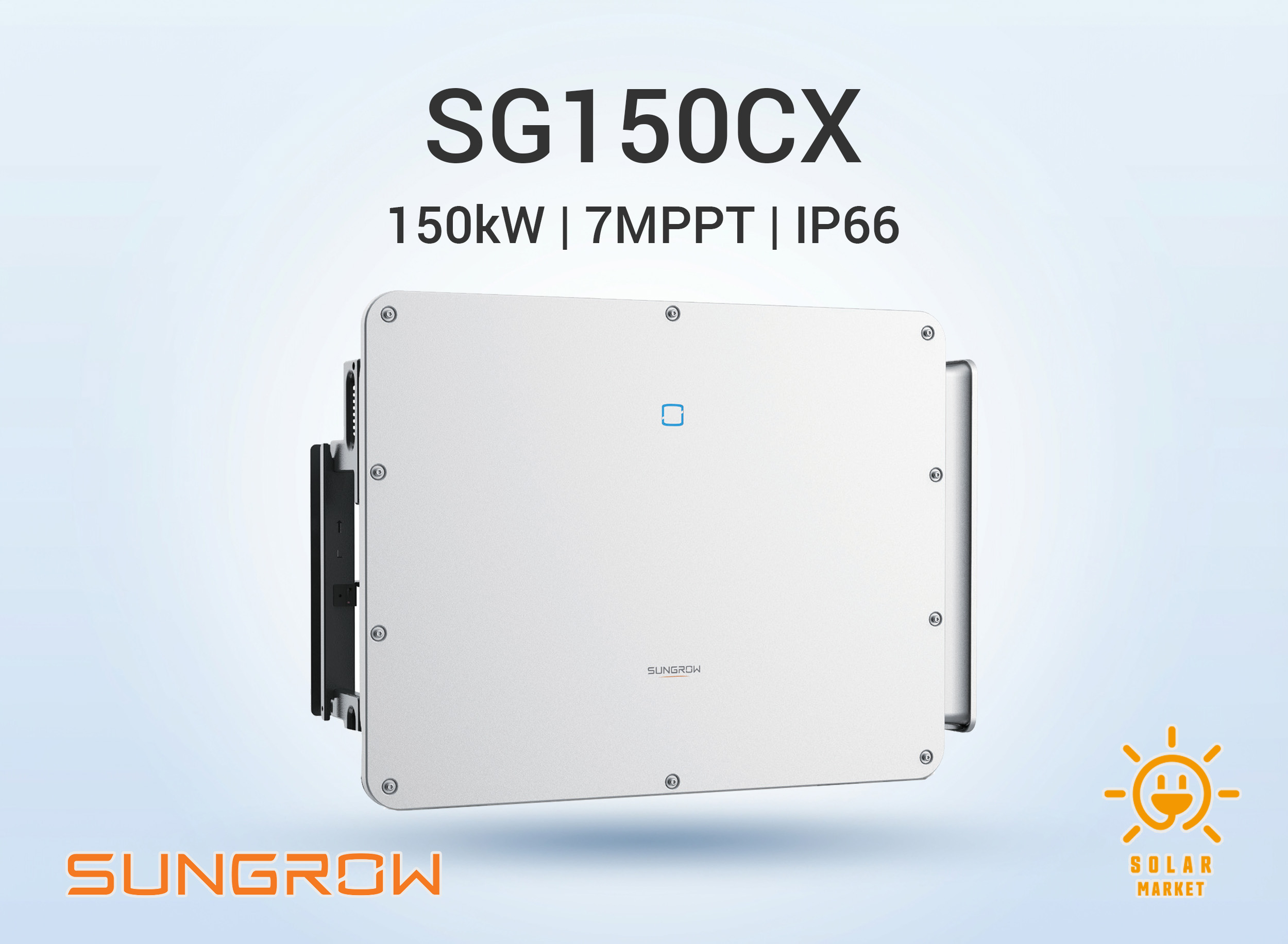

SG150CX (1100 Vdc C&I 대용량 멀티 MPPT 스트링 인버터)

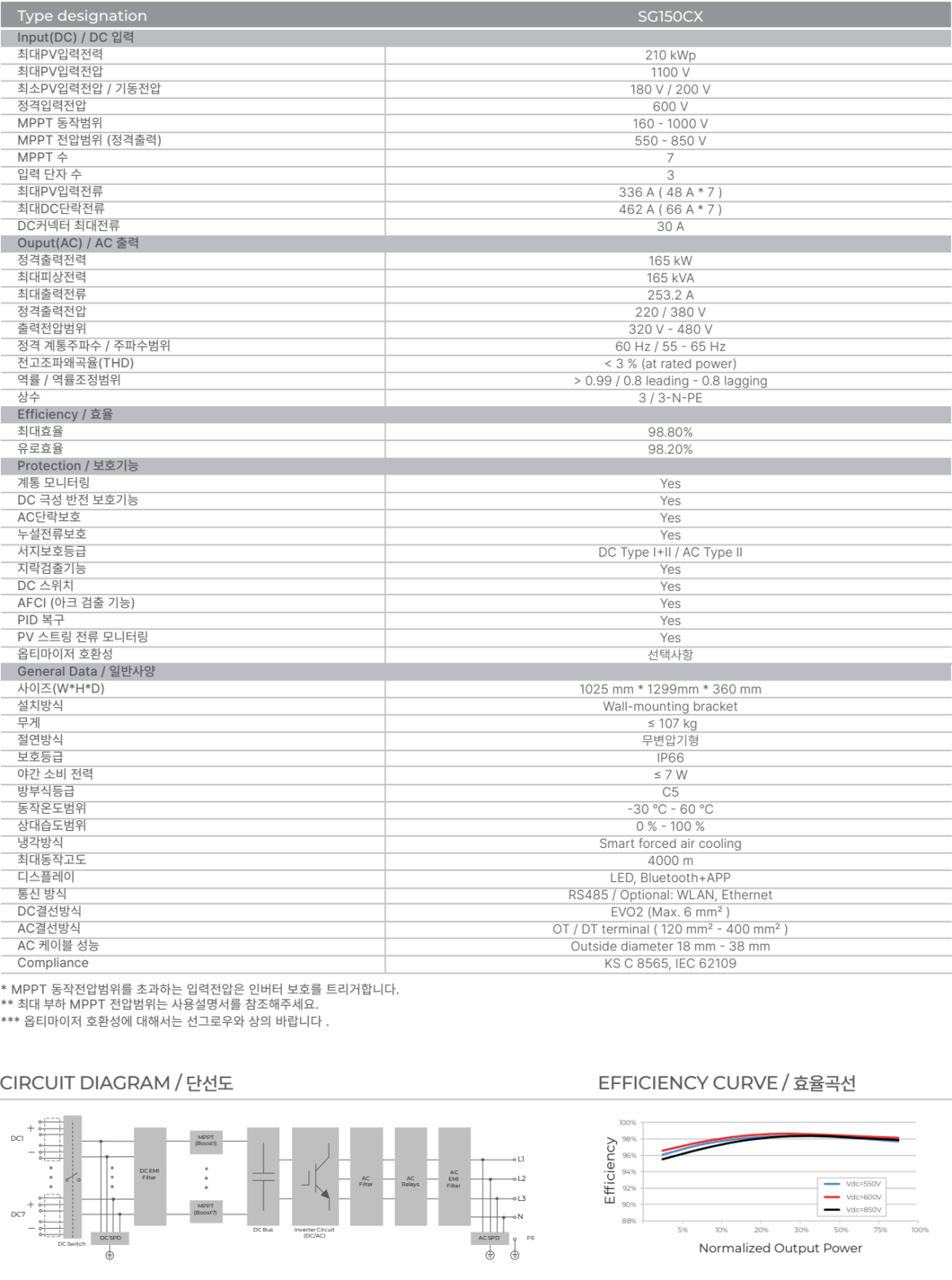

| 구분 | SG150CX |
|---|---|
| Input(DC) / DC 입력 | |
| 최대 PV 입력전력 | 210 kWp |
| 최대 PV 입력전압 | 1100 V |
| 최소 PV 입력전압 / 기동전압 | 180 V / 200 V |
| 정격 입력전압 | 600 V |
| MPPT 동작범위 | 160 ~ 1000 V |
| MPPT 전압범위 (정격출력) | 550 ~ 850 V |
| MPPT 수 | 7 |
| 휴즈사양 | 20 / 30 / 35 A |
| 입력 단자 수 | 3 |
| 최대 PV 입력전류 | 336 A (48 A × 7) |
| 최대 DC 단락전류 | 462 A (66 A × 7) |
| DC 커넥터 최대전류 | 30 A |
| Output(AC) / AC 출력 | |
| 정격 출력전력 | 165 kW |
| 최대 피상전력 | 165 kVA |
| 최대 출력전류 | 253.2 A |
| 정격 출력전압 | 220 / 380 V |
| 출력전압범위 | 320 ~ 480 V |
| 정격 계통주파수 / 주파수범위 | 60 Hz / 55 ~ 65 Hz |
| 전고조파왜곡율 (THD) | 정격 출력 시 < 3 % |
| 역률 / 역률조정범위 | > 0.99 / 0.8 leading - 0.8 lagging |
| 상수 | 3 / 3‑N‑PE |
| Efficiency / 효율 | |
| 최대효율 | 98.80 % |
| 유로효율 | 98.20 % |
| Protection / 보호기능 | |
| 계통 모니터링 | Yes |
| DC 극성 반전 보호기능 | Yes |
| AC 단락보호 | Yes |
| 누설전류보호 | Yes |
| 서지보호등급 | DC Type I+II / AC Type II |
| 지락검출기능 | Yes |
| DC 스위치 | Yes |
| AFCI (아크 검출 기능) | Yes (AFCI 3.0) |
| PID 복구 | Yes |
| PV 스트링 전류 모니터링 | Yes |
| 옵티마이저 호환성 | 선택사항 (MLPE 모드) |
| General Data / 일반사양 | |
| 사이즈 (W×H×D) | 1025 mm × 1299 mm × 360 mm |
| 설치방식 | Wall‑mounting bracket |
| 무게 | ≤ 107 kg |
| 절연방식 | 무변압기형 (Transformerless) |
| 보호등급 | IP66 |
| 야간 소비 전력 | ≤ 7 W |
| 방부식등급 | C5 |
| 동작온도범위 | ‑30 ℃ ~ 60 ℃ |
| 상대습도범위 | 0 % ~ 100 % |
| 냉각방식 | Smart forced air cooling |
| 최대동작고도 | 4000 m |
| 디스플레이 | LED, Bluetooth+APP |
| 통신 방식 | RS485 / Optional: WLAN, Ethernet |
| DC 결선방식 | EVO2 (Max. 6 mm²) |
| AC 결선방식 | OT / DT terminal (120 ~ 400 mm²) |
| AC 케이블 성능 | 외경 18 ~ 38 mm |
| Compliance | KS C 8565, IEC 62109 |

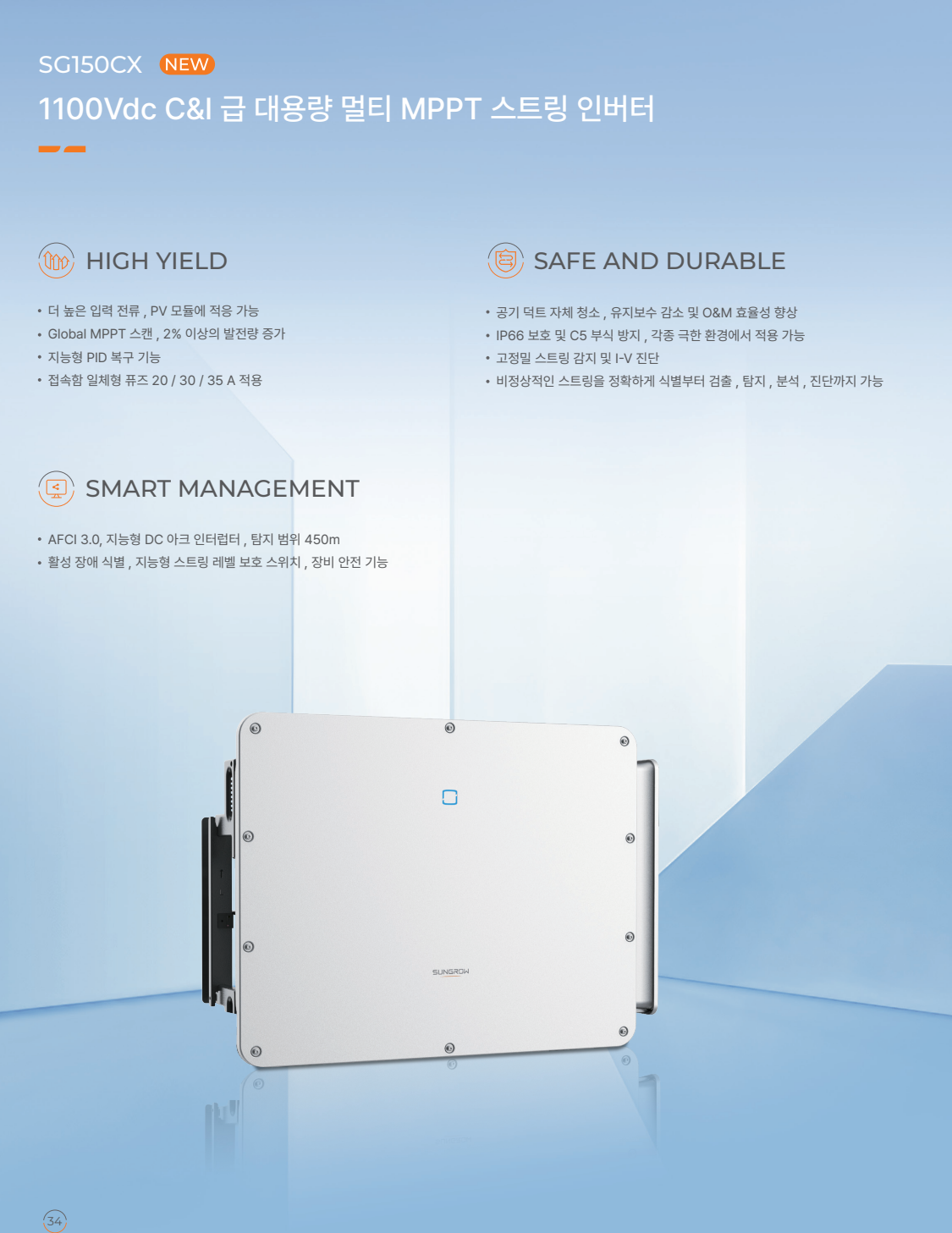

SG150CX 제품 특징
• 1100Vdc C&I급 대용량 멀티 MPPT 스트링 인버터(정격 165kW)
- 상업용·산업용(C&I) 및 대형 지붕형/지상형 태양광에 적합한 고출력 스트링 인버터입니다.
- 정격 출력전력 165 kW, 정격 피상전력 165 kVA로 대용량 설비 구성에 유리합니다.
- 상업용·산업용(C&I) 및 대형 지붕형/지상형 태양광에 적합한 고출력 스트링 인버터입니다.
- 정격 출력전력 165 kW, 정격 피상전력 165 kVA로 대용량 설비 구성에 유리합니다.
• 고수익(High Yield): Global MPPT 스캔 + PID 복구 + 높은 입력 설계
- Global MPPT 스캔 기능으로 최대전력점을 더 정교하게 추적하여 문서 기준 2% 이상 발전량 증가 효과를 제시합니다.
- 지능형 PID 복구 기능을 통해 PID(전위 유도 열화)로 인한 출력 저하 회복을 지원합니다.
- 최대 PV 입력전력 210 kWp로 DC 오버사이징 설계에 대응합니다.
- Global MPPT 스캔 기능으로 최대전력점을 더 정교하게 추적하여 문서 기준 2% 이상 발전량 증가 효과를 제시합니다.
- 지능형 PID 복구 기능을 통해 PID(전위 유도 열화)로 인한 출력 저하 회복을 지원합니다.
- 최대 PV 입력전력 210 kWp로 DC 오버사이징 설계에 대응합니다.
• 설계 유연성: 7 MPPT + 고전류 입력(대용량/양면 모듈 대응)
- 7 MPPT 구성으로 방향/경사/부분 음영이 다양한 현장에서도 어레이를 세분화해 발전량 최적화에 유리합니다.
- 최대 PV 입력전류 336 A(48 A × 7), DC 커넥터 최대전류 30 A로 고전류 모듈 및 양면(바이패셜) 모듈 적용에 대응합니다.
- 접속함 일체형 구조이며, 퓨즈 20 / 30 / 35 A 적용이 가능합니다.
- 7 MPPT 구성으로 방향/경사/부분 음영이 다양한 현장에서도 어레이를 세분화해 발전량 최적화에 유리합니다.
- 최대 PV 입력전류 336 A(48 A × 7), DC 커넥터 최대전류 30 A로 고전류 모듈 및 양면(바이패셜) 모듈 적용에 대응합니다.
- 접속함 일체형 구조이며, 퓨즈 20 / 30 / 35 A 적용이 가능합니다.
• SMART O&M: 고정밀 스트링 감지 및 I‑V 진단, 이상 스트링 식별
- 고정밀 스트링 감지 및 I‑V 진단을 통해 스트링 이상을 “검출‑탐지‑분석‑진단” 단계로 정밀하게 지원합니다.
- PV 스트링 전류 모니터링을 지원하여 운영 중 성능 저하/불일치 등을 빠르게 파악하는 데 도움을 줍니다.
- 고정밀 스트링 감지 및 I‑V 진단을 통해 스트링 이상을 “검출‑탐지‑분석‑진단” 단계로 정밀하게 지원합니다.
- PV 스트링 전류 모니터링을 지원하여 운영 중 성능 저하/불일치 등을 빠르게 파악하는 데 도움을 줍니다.
• 강화된 안전(안전 보호/차단): AFCI 3.0 + 지능형 스트링 레벨 보호
- AFCI 3.0 및 지능형 DC 아크 인터럽터 적용, 문서 기준 아크 탐지 범위 450 m를 지원합니다.
- 지능형 스트링 레벨 보호 스위치 및 활성 장애 식별 기능으로 DC 결함에 대한 보호/차단 성능을 강화했습니다.
- AFCI 3.0 및 지능형 DC 아크 인터럽터 적용, 문서 기준 아크 탐지 범위 450 m를 지원합니다.
- 지능형 스트링 레벨 보호 스위치 및 활성 장애 식별 기능으로 DC 결함에 대한 보호/차단 성능을 강화했습니다.
• 내환경/내구 설계: IP66 + C5 + 자체 청소(셀프 클리닝) 공기 덕트
- 보호등급 IP66, 방부식 등급 C5로 극한 환경 적용을 고려했습니다.
- 공기 덕트 자체 청소(셀프 클리닝) 컨셉으로 먼지/이물에 의한 냉각 성능 저하를 줄이고 유지보수 부담 및 O&M 스트레스를 낮추는 방향으로 설계되었습니다.
- 보호등급 IP66, 방부식 등급 C5로 극한 환경 적용을 고려했습니다.
- 공기 덕트 자체 청소(셀프 클리닝) 컨셉으로 먼지/이물에 의한 냉각 성능 저하를 줄이고 유지보수 부담 및 O&M 스트레스를 낮추는 방향으로 설계되었습니다.
• 계통 연계 및 전력 품질
- THD < 3%(정격), 역률 > 0.99, 역률 조정 범위 0.8 진상 ~ 0.8 지상 지원으로 계통 요구에 대응합니다.
- Q at night, LVRT/HVRT, 유·무효전력 제어 및 출력 램프율 제어 등 계통지원 기능을 제공합니다.
- THD < 3%(정격), 역률 > 0.99, 역률 조정 범위 0.8 진상 ~ 0.8 지상 지원으로 계통 요구에 대응합니다.
- Q at night, LVRT/HVRT, 유·무효전력 제어 및 출력 램프율 제어 등 계통지원 기능을 제공합니다.
SG150CX 주요 사양(요약)
• DC 입력
- 최대 PV 입력전력: 210 kWp
- 최대 PV 입력전압: 1100 V
- 최소 PV 입력전압 / 기동전압: 180 V / 200 V
- 정격 입력전압: 600 V
- MPPT 동작범위: 160 ~ 1000 V (정격 출력 시 550 ~ 850 V)
- MPPT 수 / 입력 단자 수: 7 / 3
- 최대 PV 입력전류: 336 A (48 A × 7)
- 최대 DC 단락전류: 462 A (66 A × 7)
- DC 커넥터 최대전류: 30 A
- 최대 PV 입력전력: 210 kWp
- 최대 PV 입력전압: 1100 V
- 최소 PV 입력전압 / 기동전압: 180 V / 200 V
- 정격 입력전압: 600 V
- MPPT 동작범위: 160 ~ 1000 V (정격 출력 시 550 ~ 850 V)
- MPPT 수 / 입력 단자 수: 7 / 3
- 최대 PV 입력전류: 336 A (48 A × 7)
- 최대 DC 단락전류: 462 A (66 A × 7)
- DC 커넥터 최대전류: 30 A
• AC 출력
- 정격 출력전력: 165 kW / 최대 피상전력: 165 kVA
- 최대 출력전류: 253.2 A
- 정격 출력전압: 220 / 380 V
- 출력전압범위: 320 ~ 480 V
- 계통 주파수: 60 Hz (55 ~ 65 Hz)
- THD: < 3% (정격) / 역률: > 0.99 (0.8 진상 ~ 0.8 지상)
- 상수: 3 / 3‑N‑PE
- 정격 출력전력: 165 kW / 최대 피상전력: 165 kVA
- 최대 출력전류: 253.2 A
- 정격 출력전압: 220 / 380 V
- 출력전압범위: 320 ~ 480 V
- 계통 주파수: 60 Hz (55 ~ 65 Hz)
- THD: < 3% (정격) / 역률: > 0.99 (0.8 진상 ~ 0.8 지상)
- 상수: 3 / 3‑N‑PE
• 효율
- 최대효율: 98.80%
- 유로효율: 98.20%
- 최대효율: 98.80%
- 유로효율: 98.20%
• 보호 기능(발췌)
- 계통 모니터링, DC 역극성, AC 단락, 누설전류 보호: Yes
- 서지 보호: DC Type I+II / AC Type II
- 지락 검출 기능, DC 스위치, AFCI(아크 검출), PID 복구, PV 스트링 전류 모니터링: Yes
- 옵티마이저 호환성: 선택사항
- 계통 모니터링, DC 역극성, AC 단락, 누설전류 보호: Yes
- 서지 보호: DC Type I+II / AC Type II
- 지락 검출 기능, DC 스위치, AFCI(아크 검출), PID 복구, PV 스트링 전류 모니터링: Yes
- 옵티마이저 호환성: 선택사항
• 일반사양
- 크기(W×H×D): 1025 × 1299 × 360 mm
- 설치 방식: Wall‑mounting bracket
- 무게: ≤ 107 kg
- 절연방식: 무변압기형
- 보호등급 / 방부식: IP66 / C5
- 야간 소비전력: ≤ 7 W
- 동작온도: -30 ~ 60 ℃ / 습도: 0 ~ 100%
- 냉각방식: Smart forced air cooling
- 최대동작고도: 4000 m
- 디스플레이: LED, Bluetooth+APP
- 통신: RS485 (옵션: WLAN, Ethernet)
- DC 결선: EVO2 (Max. 6 mm²)
- AC 결선: OT/DT terminal (120 ~ 400 mm²), 케이블 외경 18 ~ 38 mm
- 인증(발췌): KS C 8565, IEC 62109
- 크기(W×H×D): 1025 × 1299 × 360 mm
- 설치 방식: Wall‑mounting bracket
- 무게: ≤ 107 kg
- 절연방식: 무변압기형
- 보호등급 / 방부식: IP66 / C5
- 야간 소비전력: ≤ 7 W
- 동작온도: -30 ~ 60 ℃ / 습도: 0 ~ 100%
- 냉각방식: Smart forced air cooling
- 최대동작고도: 4000 m
- 디스플레이: LED, Bluetooth+APP
- 통신: RS485 (옵션: WLAN, Ethernet)
- DC 결선: EVO2 (Max. 6 mm²)
- AC 결선: OT/DT terminal (120 ~ 400 mm²), 케이블 외경 18 ~ 38 mm
- 인증(발췌): KS C 8565, IEC 62109
• 참고
- MPPT 동작전압범위를 초과하는 입력전압은 인버터 보호 동작을 트리거할 수 있습니다.
- 최대 부하 MPPT 전압범위는 사용설명서를 참조해 주세요.
- 옵티마이저 호환 적용은 조건이 있으므로 주문/적용 전 선그로우와 협의가 필요합니다.
- MPPT 동작전압범위를 초과하는 입력전압은 인버터 보호 동작을 트리거할 수 있습니다.
- 최대 부하 MPPT 전압범위는 사용설명서를 참조해 주세요.
- 옵티마이저 호환 적용은 조건이 있으므로 주문/적용 전 선그로우와 협의가 필요합니다.
