선그로우 태양광인버터
SG350HX (1500 Vdc 슈퍼 스트링 인버터)

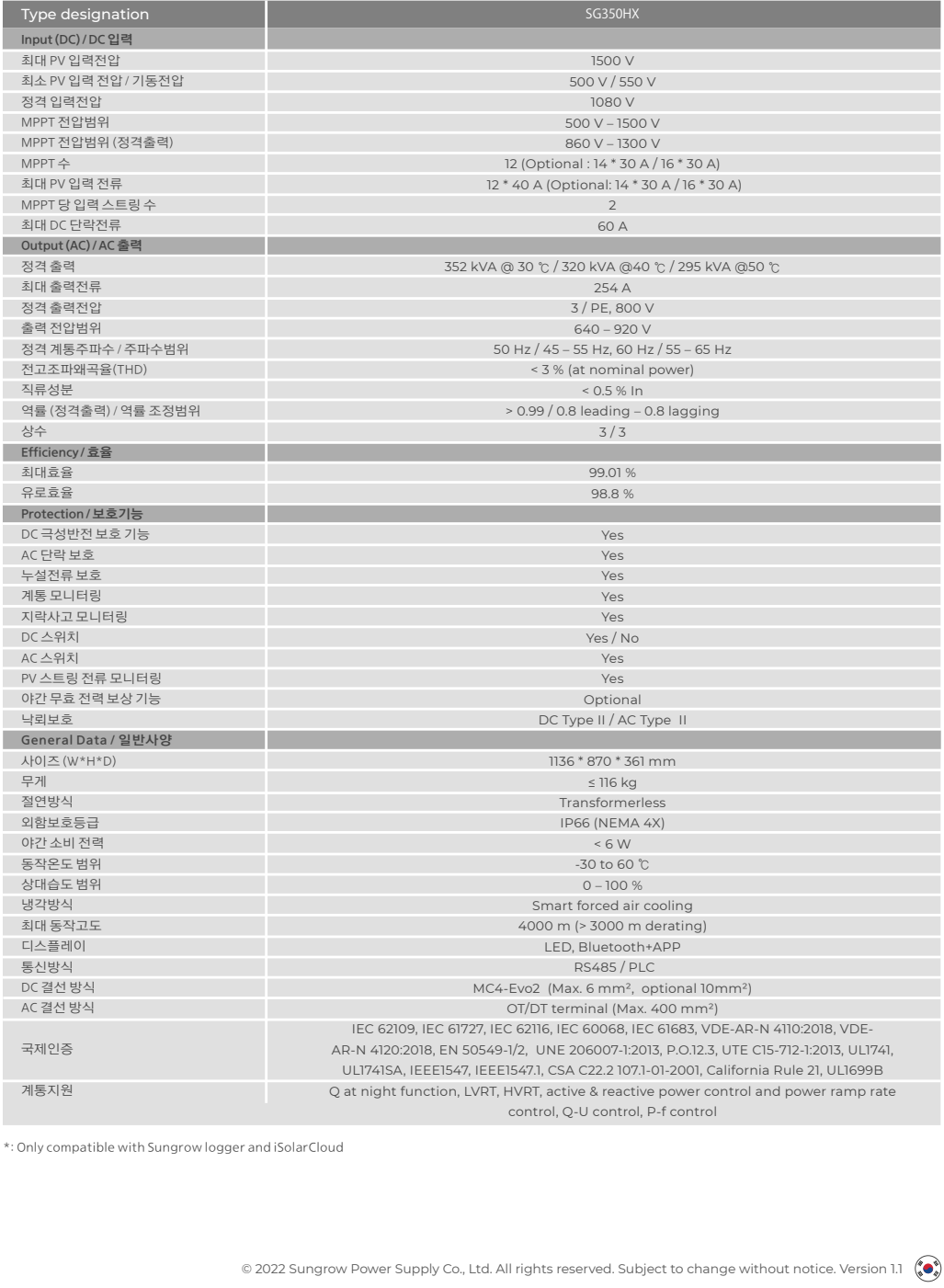

| 구분 | SG350HX |
|---|---|
| Input (DC) / DC 입력 | |
| 최대 PV 입력전압 | 1500 V |
| 최소 입력 전압 / 기동전압 | 500 V / 550 V |
| 정격 입력전압 | 1080 V |
| MPPT 전압범위 | 500 ~ 1500 V |
| MPPT 전압범위 (정격출력) | 860 ~ 1300 V |
| MPPT 수 | 12 (선택사항: 14 × 30 A / 16 × 30 A) |
| 휴즈사양 | 20 / 30 / 35 A |
| 최대 PV 입력 전류 | 336 A (48 A × 7) |
| MPPT 당 입력 스트링 수 | 2 |
| 최대 단락전류 | 60 A |
| Output (AC) / AC 출력 | |
| 정격 출력 | 352 kVA @ 30 ℃ / 320 kVA @ 40 ℃ / 295 kVA @ 50 ℃ |
| 최대 출력전류 | 254 A |
| 정격 출력전압 | 3 / PE, 800 V |
| 출력전압범위 | 640 ~ 920 V |
| 정격 계통주파수 / 주파수범위 | 50 Hz / 45 ~ 55 Hz, 60 Hz / 55 ~ 65 Hz |
| 전고조파왜곡율 (THD) | < 3 % (at nominal power) |
| 직류성분 | < 0.5 % In |
| 역률(정격출력) / 역률 조정범위 | > 0.99 / 0.8 leading – 0.8 lagging |
| 상수 | 3 / 3‑N‑PE |
| Efficiency / 효율 | |
| 최대효율 | 99.01 % |
| 유로효율 | 98.8 % |
| Protection / 보호기능 | |
| DC 극성반전 보호 기능 | Yes |
| AC 단락 보호 | Yes |
| 누설전류 보호 | Yes |
| 계통 모니터링 | Yes |
| 지락사고 모니터링 | Yes |
| DC 스위치 | Yes / No |
| AC 스위치 | Yes |
| 스트링 전류 모니터링 | Yes |
| 야간 무효 전력 보상 기능 | Optional (Q at night) |
| 낙뢰보호 | DC Type II / AC Type II |
| General Data / 일반사양 | |
| 사이즈 (W×H×D) | 1136 × 870 × 361 mm |
| 설치방식 | Wall‑mounting bracket |
| 무게 | ≤ 116 kg |
| 절연방식 | Transformerless |
| 외함보호등급 | IP66 (NEMA 4X) |
| 야간 소비 전력 | < 6 W |
| 동작온도범위 | ‑30 ~ 60 ℃ |
| 상대습도범위 | 0 % ~ 100 % |
| 냉각방식 | Smart forced air cooling |
| 최대동작고도 | 4000 m (> 3000 m derating) |
| 디스플레이 | LED, Bluetooth+APP |
| 통신 방식 | RS485 / PLC |
| DC 결선방식 | MC4‑Evo2 (Max. 6 mm², 선택사항 10 mm²) |
| AC 결선방식 | OT / DT terminal (Max. 400 mm²) |
| 국제인증 (Compliance) | IEC 62109, IEC 61727, IEC 62116, IEC 60068, IEC 61683, VDE‑AR‑N 4105:2018, EN 50549‑1/2, UNE 206007‑1:2013, P.O.12.3, UTE C15‑712‑1:2013, UL1741, UL1741SA, IEEE1547, IEEE1547.1, CSA C22.2 107.1‑01:2001, California Rule 21, UL1699B |

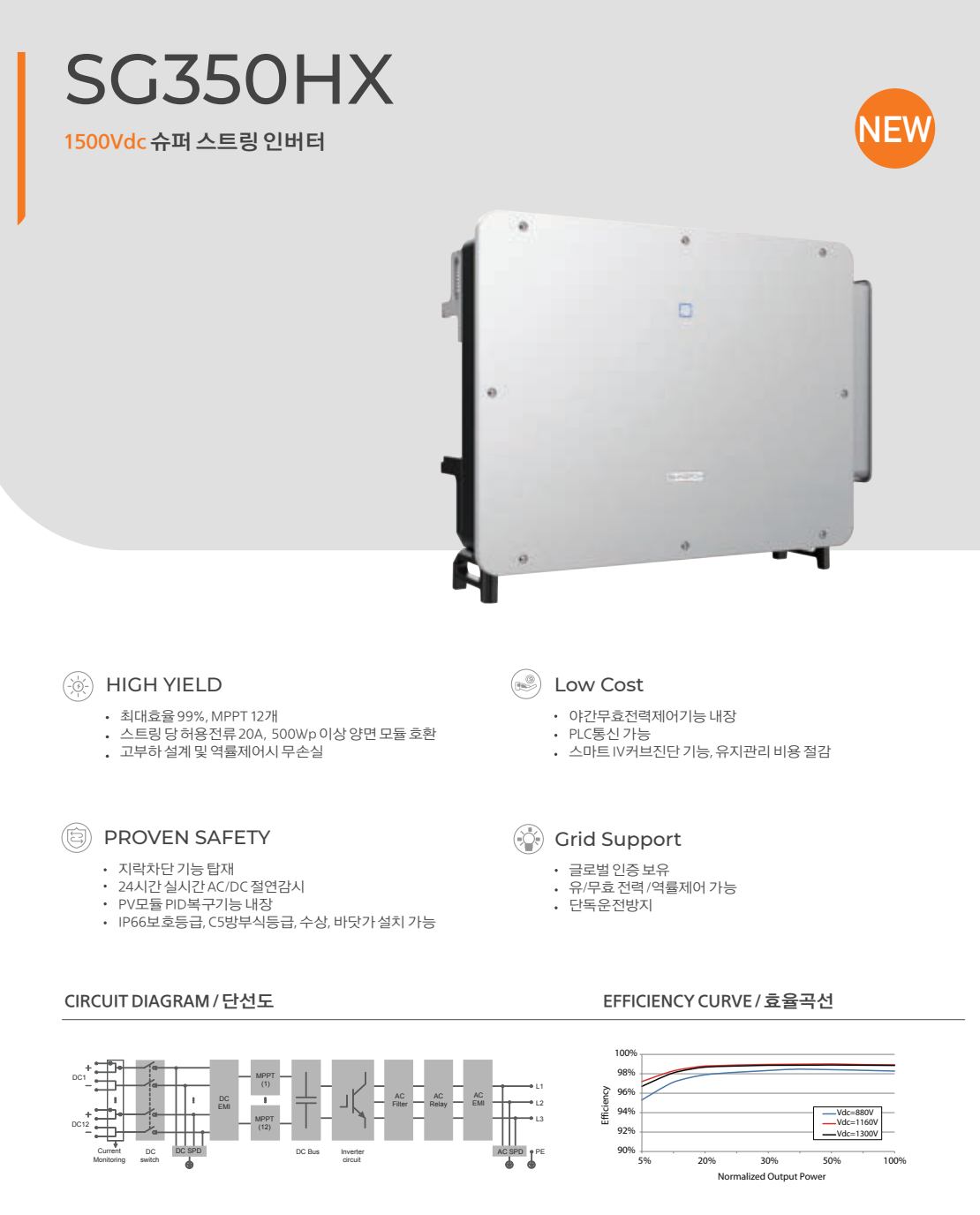

SG350HX 제품 특징
• 1500Vdc 슈퍼 스트링 인버터(유틸리티/대형 태양광용)
- 1500Vdc 시스템 기반으로 대형 태양광 발전소에 적합한 고전압 스트링 인버터입니다.
- 다수 MPPT 구성과 고전류 입력 설계를 통해 대용량 모듈 및 고출력 설계에 대응합니다.
- 1500Vdc 시스템 기반으로 대형 태양광 발전소에 적합한 고전압 스트링 인버터입니다.
- 다수 MPPT 구성과 고전류 입력 설계를 통해 대용량 모듈 및 고출력 설계에 대응합니다.
• 고수익(High Yield): 최대 효율 99.01%, MPPT 12개(옵션 구성), 고전류 설계
- 최대 효율 99.01%, 유로효율 98.8%로 변환 손실을 줄여 실발전량 향상에 기여합니다.
- MPPT 수 12(입력 전류 옵션 구성 가능)로 어레이 분리 운전 및 발전량 최적화에 유리합니다.
- 고용량 모듈 적용을 고려한 고전류 설계를 제공하며, 스트링 전류 모니터링을 지원합니다.
- 최대 효율 99.01%, 유로효율 98.8%로 변환 손실을 줄여 실발전량 향상에 기여합니다.
- MPPT 수 12(입력 전류 옵션 구성 가능)로 어레이 분리 운전 및 발전량 최적화에 유리합니다.
- 고용량 모듈 적용을 고려한 고전류 설계를 제공하며, 스트링 전류 모니터링을 지원합니다.
• 안전(안전·보호): 지락차단, 24시간 실시간 AC/DC 절연감시, PID 복구, IP66·C5
- 지락차단 기능 및 계통/절연 관련 보호 기능을 포함해 안정적인 운전을 지원합니다.
- 24시간 실시간 AC/DC 절연감시 및 PV 모듈 PID 복구 기능을 내장했습니다.
- 보호등급 IP66(NEMA 4X), 방부식 등급 C5로 옥외 및 염해/습윤 환경에 대응합니다.
- 지락차단 기능 및 계통/절연 관련 보호 기능을 포함해 안정적인 운전을 지원합니다.
- 24시간 실시간 AC/DC 절연감시 및 PV 모듈 PID 복구 기능을 내장했습니다.
- 보호등급 IP66(NEMA 4X), 방부식 등급 C5로 옥외 및 염해/습윤 환경에 대응합니다.
• 저비용(Low Cost): MLPE 기능 및 스마트 진단/IV 커브 기반 유지보수 효율
- MLPE 기능을 지원하여 현장 구성(옵티마이저/모듈레벨 구성 등)과의 호환 옵션을 제공합니다.
- 스마트 IV 커브/진단 기능을 통해 이상 스트링/모듈을 빠르게 식별하고 유지관리 비용 절감에 기여합니다.
- MLPE 기능을 지원하여 현장 구성(옵티마이저/모듈레벨 구성 등)과의 호환 옵션을 제공합니다.
- 스마트 IV 커브/진단 기능을 통해 이상 스트링/모듈을 빠르게 식별하고 유지관리 비용 절감에 기여합니다.
• 계통 지원(Grid Support): 유·무효전력/역률 제어 및 단독운전 방지
- 역률 및 유·무효전력 제어를 지원하여 계통 요구사항(출력 제어/전압 보조 등)에 대응합니다.
- 단독운전 방지 기능을 포함해 계통 연계 안정성을 확보합니다.
- 역률 및 유·무효전력 제어를 지원하여 계통 요구사항(출력 제어/전압 보조 등)에 대응합니다.
- 단독운전 방지 기능을 포함해 계통 연계 안정성을 확보합니다.
SG350HX 주요 사양(요약)
• DC 입력
- 최대 PV 입력전압: 1500 V
- 최소 PV 입력전압 / 기동전압: 500 V / 550 V
- 정격 입력전압: 1080 V
- MPPT 전압범위: 500 ~ 1500 V (정격 출력 시 860 ~ 1300 V)
- MPPT 수: 12 (옵션: 14×30A 또는 16×30A 구성 표기)
- MPPT당 입력 스트링 수: 2
- 최대 PV 입력전류: 12×40 A (옵션: 14×30A / 16×30A)
- 최대 DC 단락전류: 60 A
- DC 커넥터 최대전류: 30 A
- 최대 PV 입력전압: 1500 V
- 최소 PV 입력전압 / 기동전압: 500 V / 550 V
- 정격 입력전압: 1080 V
- MPPT 전압범위: 500 ~ 1500 V (정격 출력 시 860 ~ 1300 V)
- MPPT 수: 12 (옵션: 14×30A 또는 16×30A 구성 표기)
- MPPT당 입력 스트링 수: 2
- 최대 PV 입력전류: 12×40 A (옵션: 14×30A / 16×30A)
- 최대 DC 단락전류: 60 A
- DC 커넥터 최대전류: 30 A
• AC 출력
- 정격출력: 352 kVA @ 30℃ / 320 kVA @ 40℃ / 295 kVA @ 50℃
- 최대 출력전류: 254 A
- 정격 출력전압: 3/PE, 800 V
- 출력 전압범위: 640 ~ 920 V
- 주파수: 50 Hz(45~55), 60 Hz(55~65)
- THD: < 3%(정격) / 직류성분: < 0.5% In
- 역률/조정: > 0.99, 0.8 진상 ~ 0.8 지상
- 상수: 3 / 3
- 정격출력: 352 kVA @ 30℃ / 320 kVA @ 40℃ / 295 kVA @ 50℃
- 최대 출력전류: 254 A
- 정격 출력전압: 3/PE, 800 V
- 출력 전압범위: 640 ~ 920 V
- 주파수: 50 Hz(45~55), 60 Hz(55~65)
- THD: < 3%(정격) / 직류성분: < 0.5% In
- 역률/조정: > 0.99, 0.8 진상 ~ 0.8 지상
- 상수: 3 / 3
• 효율
- 최대효율: 99.01%
- 유로효율: 98.8%
- 최대효율: 99.01%
- 유로효율: 98.8%
• 보호 기능(발췌)
- DC 역극성 보호 / AC 단락 보호 / 누설전류 보호 / 계통 모니터링 / 지락사고 모니터링: Yes
- DC 스위치 / AC 스위치: Yes / No
- PV 스트링 전류 모니터링: Yes
- 야간 무효 전력 보상(Q at night): Optional
- 낙뢰(서지) 보호: DC Type II / AC Type II
- DC 역극성 보호 / AC 단락 보호 / 누설전류 보호 / 계통 모니터링 / 지락사고 모니터링: Yes
- DC 스위치 / AC 스위치: Yes / No
- PV 스트링 전류 모니터링: Yes
- 야간 무효 전력 보상(Q at night): Optional
- 낙뢰(서지) 보호: DC Type II / AC Type II
• 일반사양
- 크기(W×H×D): 1136 × 870 × 561 mm
- 무게: ≤ 116 kg
- 절연방식: Transformerless
- 보호등급: IP66 (NEMA 4X)
- 야간소비전력: < 6 W
- 동작온도: -30 ~ 60℃ / 습도: 0 ~ 100%
- 냉각: Smart forced air cooling
- 최대고도: 4000 m (> 3000 m derating)
- 디스플레이: LED, Bluetooth+APP
- 통신: RS485 / PLC
- DC 결선: MC4‑Evo2 (최대 6mm², 옵션 10mm²)
- AC 결선: OT/DT terminal (최대 400mm²)
- 계통지원(발췌): Q at night, LVRT/HVRT, 유·무효전력 제어, Ramp rate 제어, Q‑U 제어, P‑f 제어
- 크기(W×H×D): 1136 × 870 × 561 mm
- 무게: ≤ 116 kg
- 절연방식: Transformerless
- 보호등급: IP66 (NEMA 4X)
- 야간소비전력: < 6 W
- 동작온도: -30 ~ 60℃ / 습도: 0 ~ 100%
- 냉각: Smart forced air cooling
- 최대고도: 4000 m (> 3000 m derating)
- 디스플레이: LED, Bluetooth+APP
- 통신: RS485 / PLC
- DC 결선: MC4‑Evo2 (최대 6mm², 옵션 10mm²)
- AC 결선: OT/DT terminal (최대 400mm²)
- 계통지원(발췌): Q at night, LVRT/HVRT, 유·무효전력 제어, Ramp rate 제어, Q‑U 제어, P‑f 제어
회사 소개 – 선그로우(Sungrow)
• 선그로우(Sungrow Power Supply Co., Ltd.)는 전력전자(Power Electronics) 기술을 기반으로 태양광을 포함한 다양한 신재생에너지 분야에서 발전·변환·저장·운영까지 전 주기를 아우르는 솔루션을 제공하는 글로벌 기업입니다. 인버터와 PCS(전력변환장치)를 중심으로, 에너지 생산을 실제 사용 가능한 전력으로 바꾸고 계통에 안정적으로 연계하는 핵심 장비를 공급하며, 프로젝트 규모와 적용 환경에 맞춘 제품 포트폴리오를 구축해 왔습니다.
• 선그로우의 사업 영역은 태양광(PV) 인버터를 중심으로 에너지저장장치(ESS) 및 PCS, 풍력 전력변환, 전기화(EV 충전 등), 수소 관련 전력변환/설비 등으로 확장되어 있으며, 각 분야에서 “전력을 효율적으로 변환하고, 안전하게 제어하며, 안정적으로 운영”하는 기술 경쟁력을 축적해 왔습니다.
• 태양광 분야에서는 유틸리티급 대용량 프로젝트부터 상업·산업용(C&I), 분산형 발전까지 폭넓게 적용 가능한 인버터 라인업을 통해 다양한 모듈 구성과 설계 조건(전압 범위, 스트링 구성, 운영 온도, 설치 환경 등)에 유연하게 대응할 수 있도록 제품을 구성합니다. 또한 발전소 요구 조건에 따라 계통 지원 기능(전압/주파수 대응, 유·무효전력 제어, 출력 램프 제어 등)과 운전 안정성을 강화하는 보호 기능을 체계적으로 통합하는 방향으로 제품 완성도를 높이고 있습니다.
• ESS 분야에서는 PCS를 중심으로 충·방전 제어, 계통 연계 및 독립운전 구성, 유·무효전력의 빠른 응답 등 전력망 운용에 필요한 기능을 지원하는 한편, 프로젝트 목적(피크 저감, 계통 보조서비스, 재생에너지 출력 평탄화, 비상전원 등)에 맞춰 시스템 구성을 최적화할 수 있는 통합형 솔루션을 제공합니다. 아울러 시스템 운전에서 중요한 안전과 신뢰성을 고려해 다중 보호 로직과 모니터링 체계를 강화하는 방향으로 제품과 시스템을 설계합니다.
• 운영(O&M) 측면에서는 모니터링 및 에너지 관리 플랫폼(iSolarCloud 등)을 통해 설비 상태 가시화, 성능 추적, 알람 및 장애 대응, 원격 설정/업데이트 등 운영 효율을 높이는 기능을 제공합니다. 이를 통해 단순 모니터링을 넘어, 발전소의 장기 안정 운전과 유지보수 비용 절감, 데이터 기반의 운영 의사결정에 도움이 되는 환경을 지향합니다.
• 선그로우는 전 세계 다양한 기후·설치 환경·계통 조건을 전제로 제품을 공급해 온 경험을 바탕으로, 효율(발전수익), 신뢰성(가동률), 안전(보호·감시), 유지보수 편의성을 핵심 가치로 삼아 설계·제조·검증 체계를 고도화해 왔습니다. 특히 대규모 프로젝트에서 요구되는 표준화된 설치·시운전 절차, 장기간 운영을 고려한 부품/구조 설계, 진단 및 서비스 지원 체계 등을 통해 고객의 사업 안정성과 운영 품질 확보에 기여하는 것을 목표로 합니다.
