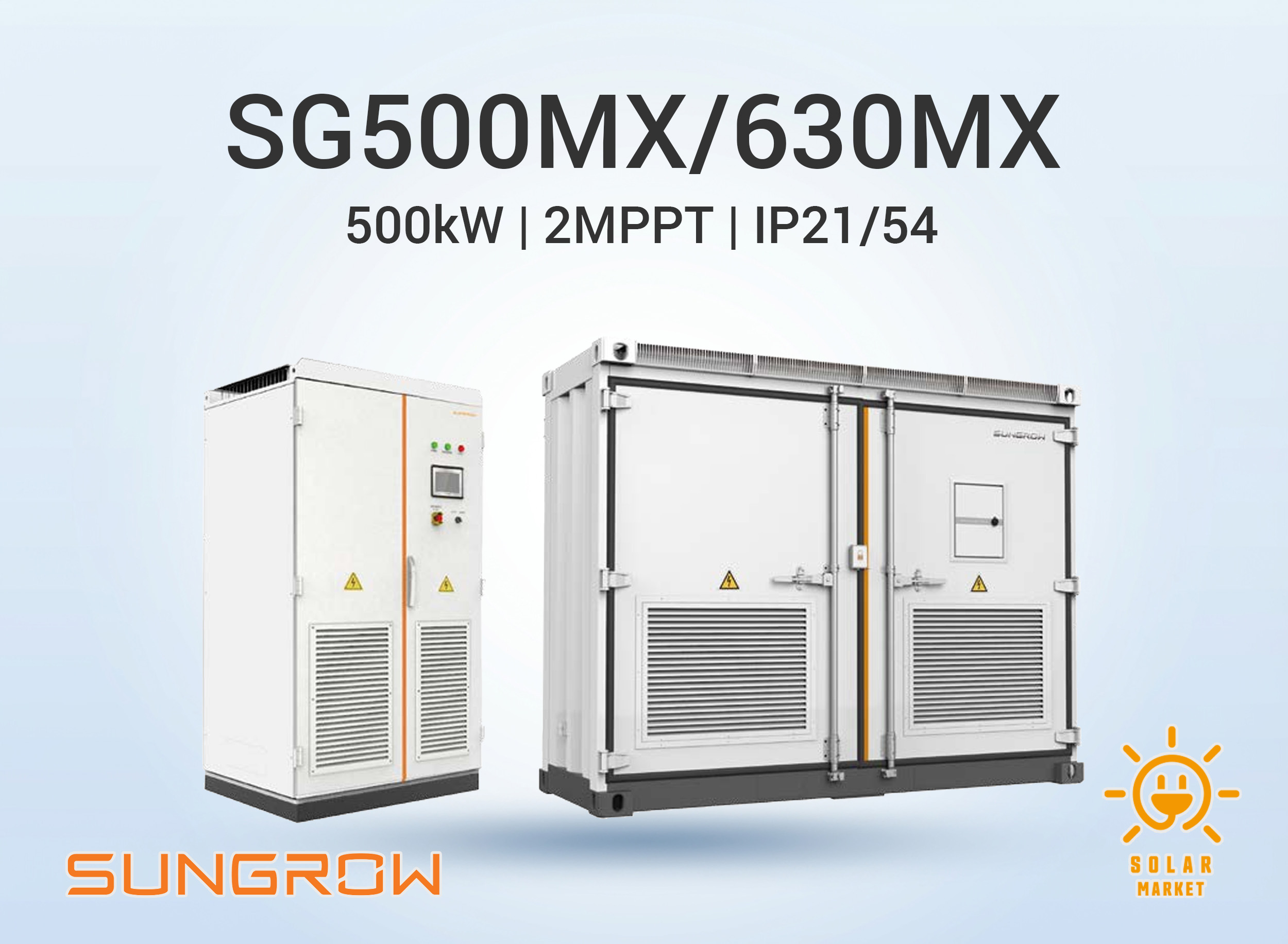

SG500MX / SG630MX (옥내·옥외 겸용 중앙형 인버터)

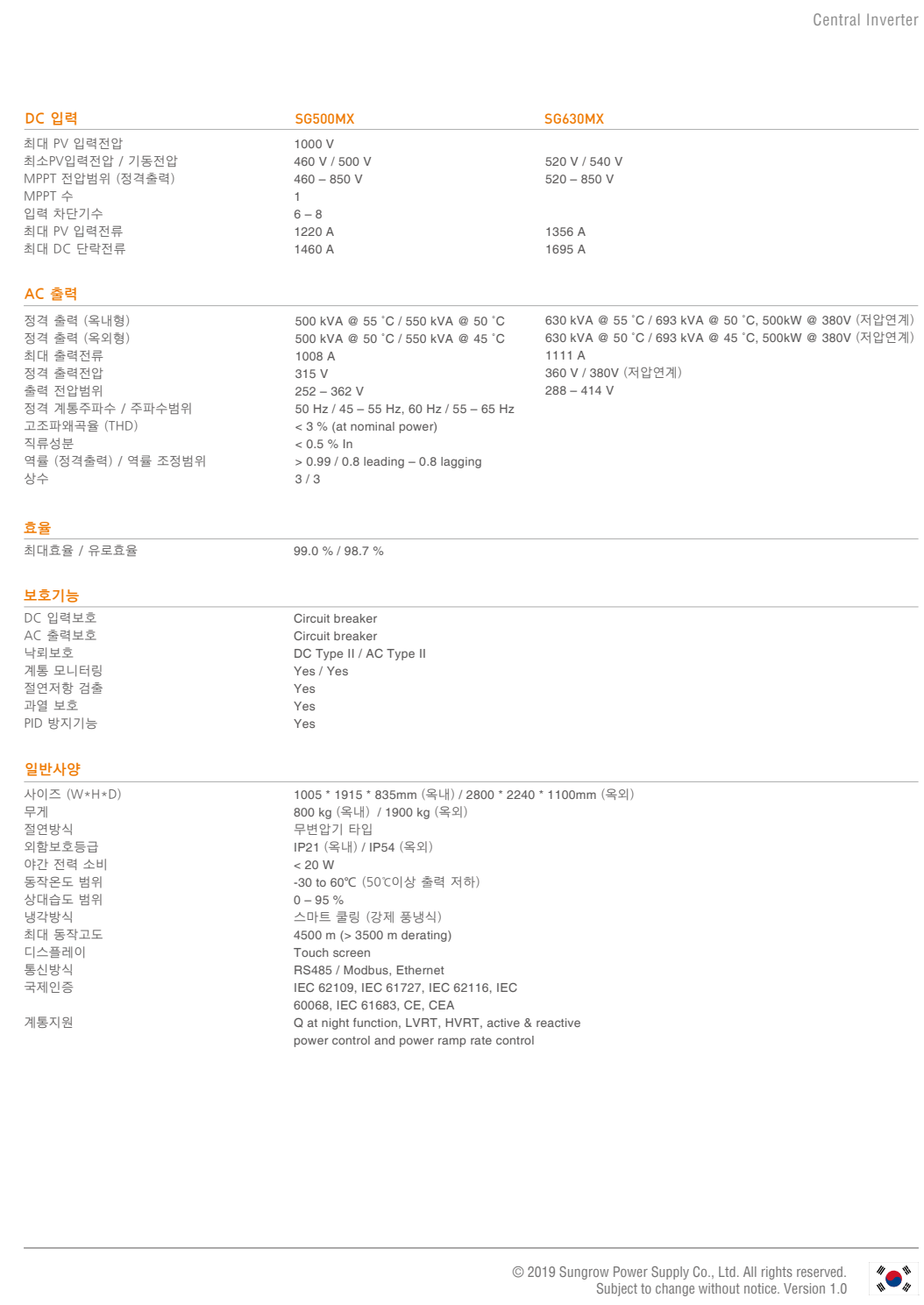

구분	SG500MX	SG630MX
DC 입력
최대 PV 입력전압	1000 V	1000 V
최소 PV 입력전압 / 기동전압	460 V / 500 V	520 V / 540 V
MPPT 전압범위 (정격출력)	460 ~ 850 V	520 ~ 850 V
MPPT 수	1	1
휴즈사양	해당 없음 (DC 차단기 사용)	해당 없음 (DC 차단기 사용)
입력 차단기수	6 ~ 8	6 ~ 8
최대 PV 입력전류	1220 A	1356 A
최대 DC 단락전류	1460 A	1695 A
AC 출력
정격 출력 (옥내형)	500 kVA @ 55 ℃ / 550 kVA @ 50 ℃	630 kVA @ 55 ℃ / 693 kVA @ 50 ℃, 500 kW @ 380 V (저압 연계)
정격 출력 (옥외형)	500 kVA @ 50 ℃ / 550 kVA @ 45 ℃	630 kVA @ 50 ℃ / 693 kVA @ 45 ℃, 500 kW @ 380 V (저압 연계)
최대 출력전류	1008 A	1111 A
정격 출력전압	315 V	360 V / 380 V (저압 연계)
출력 전압범위	252 ~ 362 V	288 ~ 414 V
정격 계통주파수 / 주파수범위	50 Hz / 45 ~ 55 Hz, 60 Hz / 55 ~ 65 Hz
THD (전고조파왜곡율)	< 3 % (정격 출력 시)
직류성분	< 0.5 % In
역률(정격출력) / 역률조정범위	> 0.99 / 0.8 leading – 0.8 lagging
상수	3 / 3
효율
최대효율 / 유로효율	99.0 % / 98.7 %
보호기능
DC 입력보호	Circuit breaker
AC 출력보호	Circuit breaker
낙뢰보호	DC Type II / AC Type II
계통 모니터링	Yes / Yes
절연저항 검출	Yes
과열 보호	Yes
PID 방지 기능	Yes
일반사양
사이즈 (W×H×D)	1005 × 1915 × 835 mm (옥내) 2800 × 2240 × 1100 mm (옥외)
무게	800 kg (옥내) / 1900 kg (옥외)
절연방식	무변압기 타입
외함보호등급	IP21 (옥내) / IP54 (옥외)
야간 전력 소비	< 20 W
동작온도 범위	‑30 ~ 60 ℃ (50 ℃ 이상 출력 저하)
상대습도 범위	0 ~ 95 %
냉각방식	스마트 쿨링 (강제 풍냉식)
최대 동작고도	4500 m (> 3500 m derating)
디스플레이	Touch screen
통신방식	RS485 / Modbus, Ethernet
국제인증	IEC 62109, IEC 61727, IEC 62116, IEC 60068, IEC 61683, CE, CEA
계통지원	Q at night 기능, LVRT, HVRT, 유효·무효 전력 제어 및 전력 램프율 제어

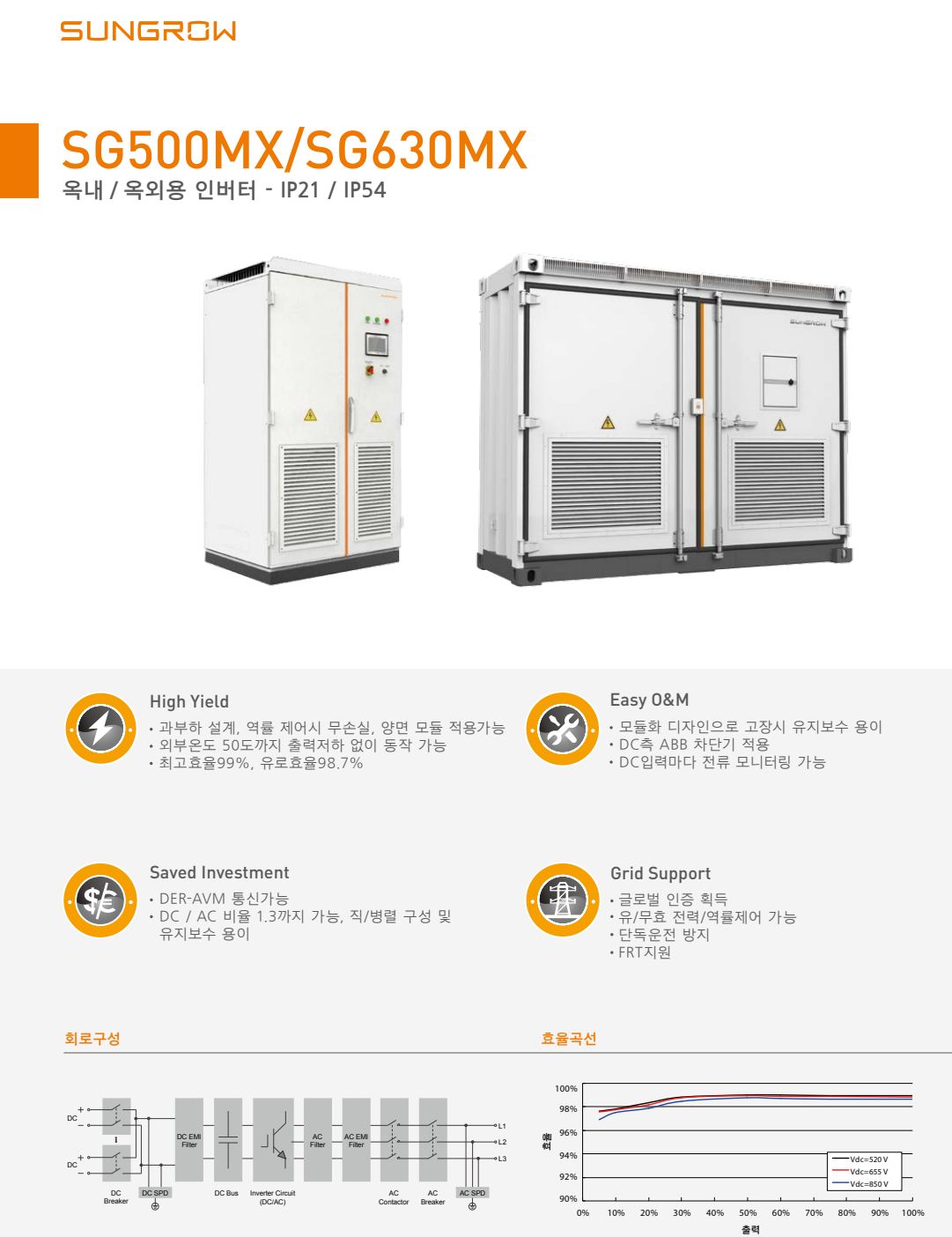

SG500MX / SG630MX 제품 특징

• 옥내/옥외 겸용 대용량 인버터(IP21 / IP54)
- 옥내형 IP21, 옥외형 IP54로 설치 환경에 맞춰 적용 가능한 대용량 인버터입니다.
- 발전소급 태양광(대형 어레이)에서 고효율 운전과 계통 연계 안정성을 목표로 설계되었습니다.

• High Yield: 과부하 설계 + 고효율(최대 99.0%, 유로 98.7%)
- 과부하 설계를 적용하고 역률 제어 시 무손실 운전 컨셉으로 발전 손실 최소화를 지향합니다.
- 최대효율/유로효율 99.0% / 98.7%로 변환 손실을 줄여 실발전량 향상에 기여합니다.
- 양면(바이패셜) 모듈 적용이 가능하며, 외부온도 50℃까지 출력저하 없이 동작하도록 설계되었습니다(자료 표기 기준).

• Easy O&M: 모듈화 디자인 + DC 입력별 전류 모니터링
- 모듈화 디자인으로 고장 발생 시 점검/교체가 용이해 유지보수 시간을 줄이는 데 도움이 됩니다.
- DC 측 ABB 차단기 적용 및 DC 입력마다 전류 모니터링 기능으로 이상 구간을 빠르게 파악할 수 있습니다.

• Saved Investment: DC/AC 비율 1.3까지, 직·병렬 구성 및 유지보수 용이
- DC/AC 비율을 1.3까지 설계 가능하여 DC 오버사이징을 통한 발전량 최적화에 대응합니다.
- 직/병렬 구성 및 유지보수 용이성을 고려한 시스템 구성이 가능합니다.

• Grid Support: DER‑AVM 통신, FRT 및 유·무효전력/역률 제어
- DER‑AVM 통신을 지원하며, 유·무효전력/역률 제어 기능으로 계통 요구사항에 대응합니다.
- 단독운전 방지 및 FRT 지원으로 계통 연계 안정성을 강화합니다.

모델별 주요 사양(요약)

• SG500MX
- 최대 PV 입력전압: 1000 V
- 최소 PV 입력전압 / 기동전압: 460 V / 500 V
- MPPT 전압범위(정격출력): 460 ~ 850 V
- MPPT 수: 1 / 입력 차단기 수: 6 ~ 8
- 최대 PV 입력전류: 1220 A / 최대 DC 단락전류: 1460 A
- 정격 출력(옥내형): 500 kVA @ 55℃ / 550 kVA @ 50℃
- 정격 출력(옥외형): 500 kVA @ 50℃ / 550 kVA @ 45℃
- 최대 출력전류: 1008 A
- 정격 출력전압: 315 V / 출력 전압범위: 252 ~ 362 V

• SG630MX
- 최대 PV 입력전압: 1000 V
- 최소 PV 입력전압 / 기동전압: 520 V / 540 V
- MPPT 전압범위(정격출력): 520 ~ 850 V
- MPPT 수: 1
- 최대 PV 입력전류: 1356 A / 최대 DC 단락전류: 1695 A
- 정격 출력(옥내형): 630 kVA @ 55℃ / 693 kVA @ 50℃, 500kW @ 380V(저압연계)
- 정격 출력(옥외형): 630 kVA @ 50℃ / 693 kVA @ 45℃, 500kW @ 380V(저압연계)
- 최대 출력전류: 1111 A
- 정격 출력전압: 360 V / 380 V(저압연계)
- 출력 전압범위: 288 ~ 414 V

• AC 공통(전력품질)
- 계통 주파수/범위: 50 Hz(45~55), 60 Hz(55~65)
- THD: < 3%(정격) / 직류성분: < 0.5% In
- 역률/조정: > 0.99, 0.8 진상 ~ 0.8 지상
- 상수: 3 / 3

• 효율(공통)
- 최대효율 / 유로효율: 99.0% / 98.7%

• 보호 기능(공통)
- DC 입력보호: Circuit breaker
- AC 출력보호: Circuit breaker
- 낙뢰(서지) 보호: DC Type II / AC Type II
- 계통 모니터링: Yes / 절연저항 검출: Yes / 과열 보호: Yes / PID 방지: Yes

• 일반사양(공통)
- 크기(W×H×D): 1005×1915×835mm(옥내) / 2800×2240×1100mm(옥외)
- 무게: 800 kg(옥내) / 1900 kg(옥외)
- 절연방식: 무변압기 타입
- 외함보호등급: IP21(옥내) / IP54(옥외)
- 야간 전력 소비: < 20 W
- 동작온도: -30 ~ 60℃(50℃ 이상 출력 저하)
- 상대습도: 0 ~ 95%
- 냉각: 스마트 쿨링(강제 풍냉식)
- 최대동작고도: 4500 m(> 3500 m 출력 저하)
- 디스플레이: Touch screen
- 통신: RS485/Modbus, Ethernet
- 국제인증(발췌): IEC 62109, IEC 61727, IEC 62116, IEC 60068, IEC 61683, CE, CEA

계통지원 기능

• Grid Support
- Q at night function
- LVRT / HVRT
- 유·무효전력 제어 및 출력 램프율 제어
