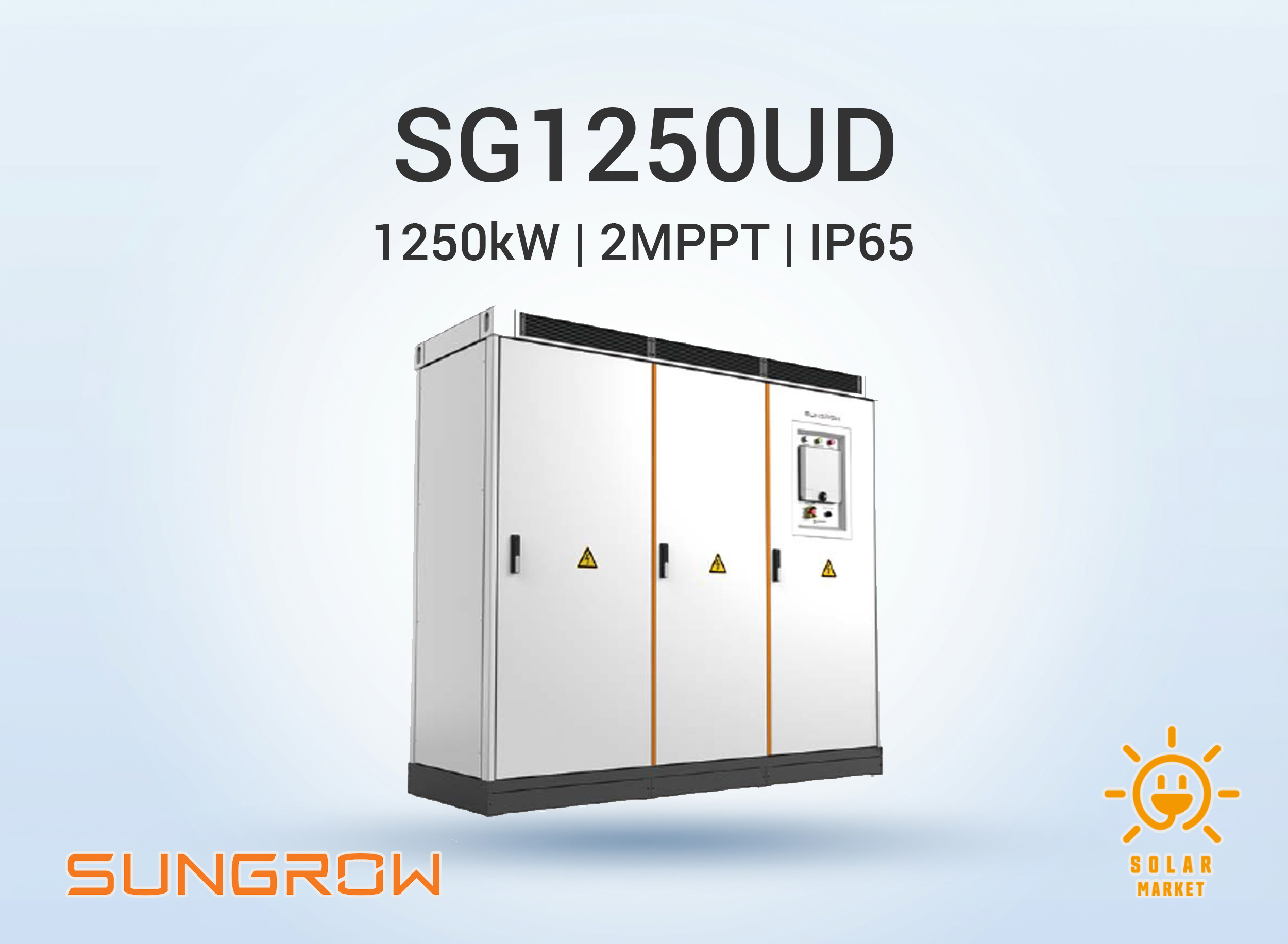

SG1250UD (옥외형 IP65 대용량 센트럴 인버터)

구분	SG1250UD
Input (DC) / DC 입력
최대 PV 입력전압	1100 V
기동전압	540 V
정격 입력전압	685 V
MPPT 전압범위 (정격출력)	520 ~ 850 V
MPPT 수	2
휴즈사양	해당 없음 (DC 차단기 사용)
입력 차단기수	12 (선택사항: 12 ~ 18)
최대 PV 입력전류	2 × 1356 A
최대 DC 단락전류	3200 A
Output (AC) / AC 출력
정격 출력	1375 kVA @ 45 ℃ / 1250 kVA @ 50 ℃
최대 출력전류	2222 A
정격 출력전압	360 V
출력 전압범위	288 ~ 414 V
정격 계통주파수 / 계통주파수범위	50 Hz / 45 ~ 55 Hz, 60 Hz / 55 ~ 65 Hz
전고조파왜곡율 (THD)	< 3 % (at nominal power)
직류성분	< 0.5 % In
역률(정격출력) / 역률 조정범위	> 0.99 / 0.8 leading ~ 0.8 lagging
상수	3 / 3
Efficiency / 효율
최대효율	99.0 %
유로효율	98.7 %
Protection / 보호기능
DC 입력보호	차단기
AC 출력보호	차단기
낙뢰보호	DC Type II / AC Type II
계통 모니터링	Yes / Optional
절연저항 계측	Yes
과열 보호	Yes
PID 방지 기능	Yes
General Data / 일반사양
사이즈 (W×H×D)	2150 × 2120 × 850 mm
무게	1900 kg
절연방식	무변압기 타입
외함보호등급	IP65
야간 전력 소비	< 40 W
보조전원 (기본제공)	2 kW, 220 Vac
동작온도 범위	‑35 ~ 60 ℃ (> 50 ℃에서 출력 저하)
상대습도 범위	0 ~ 95 %
냉각방식	스마트 쿨링 (강제 풍냉식)
최대 동작고도	4500 m (> 3000 m에서 출력 저하)
디스플레이	Touch screen
통신방식	RS485, Ethernet
국제인증	IEC 62109‑1, IEC 62109‑2, IEC 61727, IEC 62116
계통지원	LVRT, HVRT, 유효·무효 전력 제어 및 전력 램프율 제어

SG1250UD 제품 특징

• 옥외용 대용량 인버터(IP65) – 2 MPPT, 고효율 설계
- 옥외 설치 환경을 고려한 IP65 보호등급의 대용량 인버터입니다.
- 2 MPPT 구성과 고효율 전력변환으로 발전소급 태양광 시스템에 적합합니다.

• High Yield: 과부하 설계 + 최고효율 99.0% / 유로효율 98.7%
- 과부하 설계를 적용하고 역률 제어 시 무손실 운전 컨셉으로 발전 손실 최소화를 지향합니다.
- 효율: 최대 99.0%, 유로 98.7%로 변환 손실을 줄여 실발전량 향상에 기여합니다.
- 양면(바이패셜) 모듈 적용 가능하며, 외부온도 50℃까지 출력저하 없이 동작하도록 설계되었습니다(소개문구 기준).

• Easy O&M: 모듈화 디자인 + DC 입력별 전류 모니터링
- 모듈화 디자인으로 고장 발생 시 위험요소를 분산하고 유지보수 편의성을 높입니다.
- DC 측 ABB 차단기 적용 및 DC 입력마다 전류 모니터링 기능으로 이상 구간을 빠르게 파악할 수 있습니다.

• Saved Investment: Anti‑PID 기본 내장 + 모니터링 장비 내장 + DC/AC 비율 1.5
- Anti‑PID 기능을 기본 내장하여 PID로 인한 성능 저하 예방에 도움을 줍니다.
- 모니터링 장비 내장 및 DER‑AVM 통신 가능(소개문구 기준)으로 운영/연계 구성을 단순화합니다.
- DC/AC 비율 1.5까지 설계 가능하여 DC 오버사이징을 통한 발전량 최적화에 대응합니다.

• Grid Support: LVRT/FRT 및 유·무효전력/역률 제어
- 단독운전 방지, LVRT, FRT 지원(소개문구 기준)으로 계통 연계 안정성을 강화합니다.
- 유·무효전력 및 역률 제어, 출력 램프율 제어 등 계통지원 기능을 제공합니다.

• 보호 기능 및 내환경 사양
- DC/AC 차단기 보호, 서지 보호(DC Type II / AC Type II), 절연저항 계측, 과열 보호, PID 방지 기능을 포함합니다.
- 야간 전력 소비 < 40 W, 동작온도 -35 ~ 60℃(50℃ 초과 출력 저하)로 다양한 환경에서 운전이 가능합니다.

SG1250UD 주요 사양(요약)

• DC 입력
- 최대 PV 입력전압: 1100 V
- 기동전압: 540 V
- 정격 입력전압: 685 V
- MPPT 전압범위(정격출력): 520 ~ 850 V
- MPPT 수: 2
- 입력 차단기 수: 12 (옵션: 12~18)
- 최대 PV 입력전류: 2 × 1356 A
- 최대 DC 단락전류: 3200 A

• AC 출력
- 정격 출력: 1375 kVA @ 45℃ / 1250 kVA @ 50℃
- 최대 출력전류: 2222 A
- 정격 출력전압: 360 V
- 출력 전압범위: 288 ~ 414 V
- 주파수/범위: 50 Hz(45~55), 60 Hz(55~65)
- THD: < 3%(정격) / 직류성분: < 0.5% In
- 역률/조정: > 0.99, 0.8 진상 ~ 0.8 지상
- 상수: 3 / 3

• 효율
- 최대효율: 99.0%
- 유로효율: 98.7%

• 보호 기능(발췌)
- DC 입력보호 / AC 출력보호: 차단기
- 낙뢰(서지) 보호: DC Type II / AC Type II
- 계통 모니터링: Yes (문서 표기: Yes / Optional)
- 절연저항 계측 / 과열 보호 / PID 방지: Yes

• 일반사양
- 크기(W×H×D): 2150 × 2120 × 850 mm
- 무게: 1900 kg
- 절연방식: 무변압기 타입
- 외함보호등급: IP65
- 야간 전력 소비: < 40 W
- 보조전원(기본): 2 kW, 220 Vac
- 동작온도: -35 ~ 60 ℃ (> 50 ℃ 출력 저하)
- 상대습도: 0 ~ 95%
- 냉각: 스마트 쿨링(강제 풍냉식)
- 최대동작고도: 4500 m (> 3000 m 출력 저하)
- 디스플레이: Touch screen
- 통신: RS485, Ethernet
- 국제인증: IEC 62109-1, IEC 62109-2, IEC 61727, IEC 62116

계통지원 기능

• Grid Support
- LVRT / HVRT
- 유·무효전력 제어
- 출력 램프율 제어
