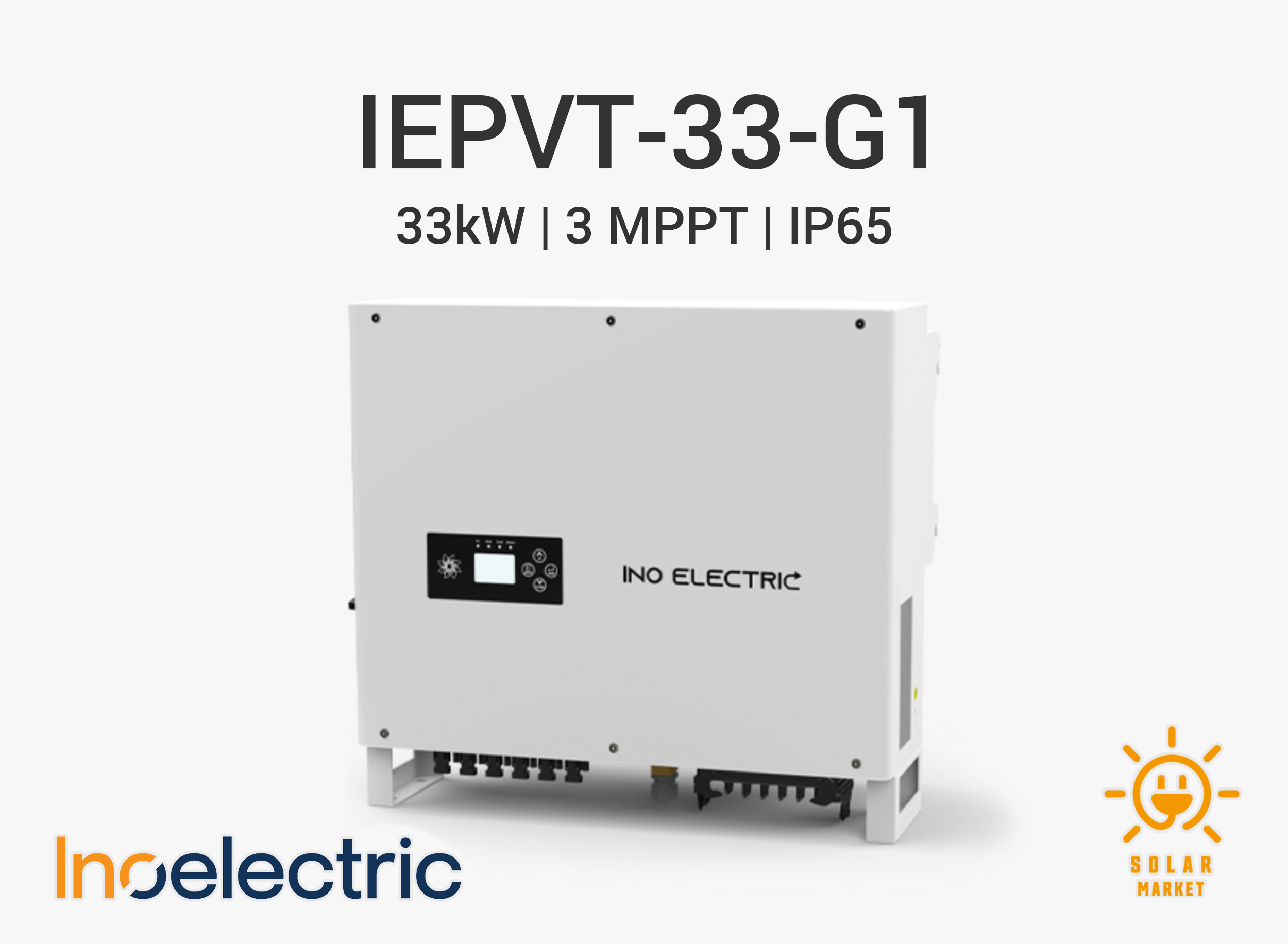

[33kW] IEPVT‑33‑G1 (삼상, 접속함 일체형)

이노일렉트릭 태양광인버터

IEPVT‑33‑G1 (33 kW, 접속함 일체형)

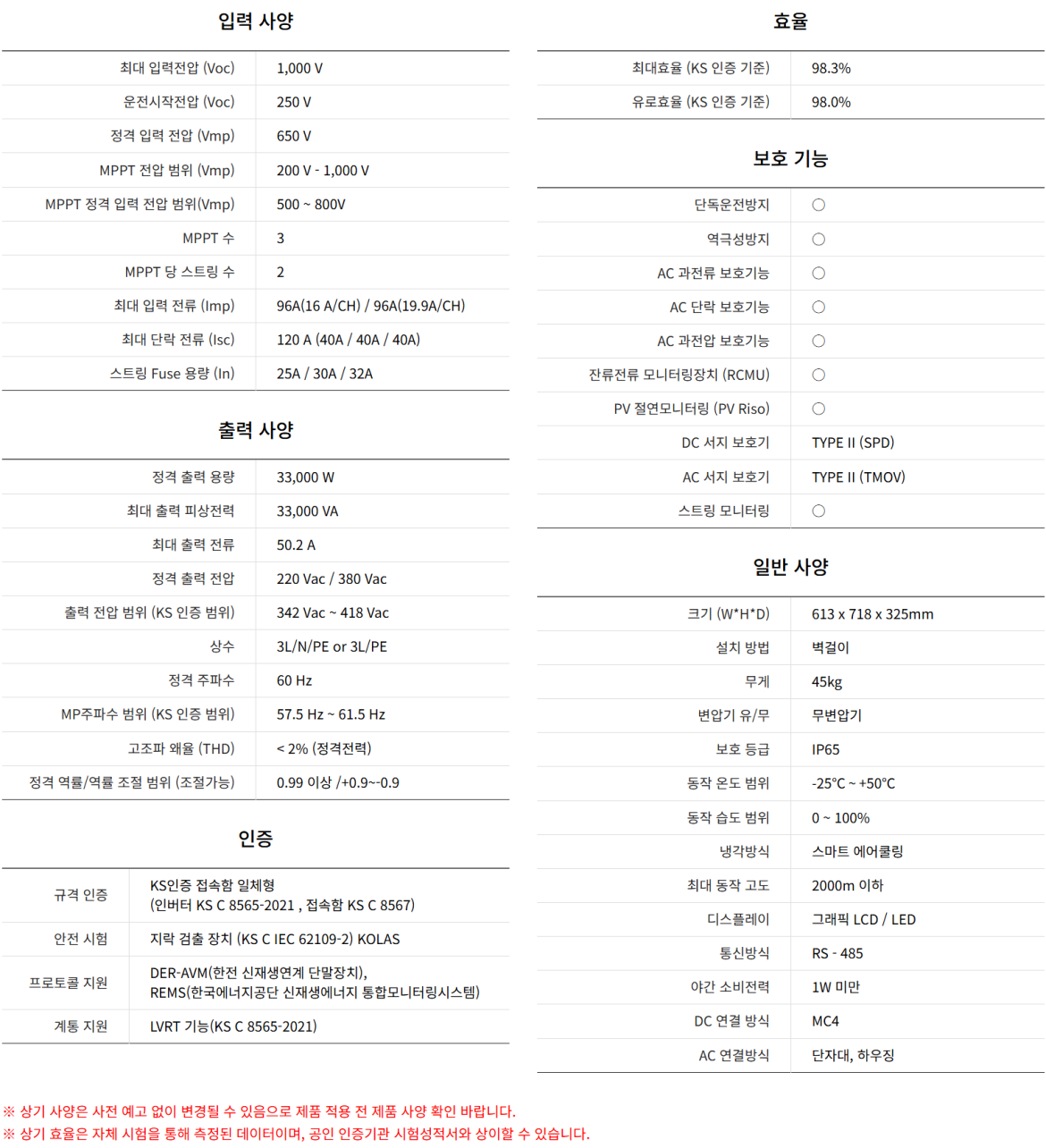

구분	IEPVT‑33‑G1
입력 사양
최대 입력전압 (Voc)	1,000 V
운전 시작 전압 (Voc)	250 V
정격 입력 전압 (Vmp)	650 V
MPPT 전압 범위 (Vmp)	200 ~ 1,000 V
MPPT 정격 입력 전압 범위 (Vmp)	500 ~ 800 V
MPPT 수	3 EA
MPPT당 스트링 수	2 스트링 / MPPT (총 6스트링)
최대 입력 전류 (Imp)	96 A (16 A/CH) / 96 A (19.9 A/CH)
최대 단락 전류 (Isc)	120 A (40 A + 40 A + 40 A)
스트링 Fuse 용량 (In)	25 A / 30 A / 32 A
출력 사양
정격 출력 용량	33,000 W
최대 출력 피상전력	33,000 VA
최대 출력 전류	약 50.2 A
정격 출력 전압	AC 380 V / 220 V (3상 4선식)
출력 전압 범위 (KS 인증 범위)	342 ~ 418 Vac
상수	3L/N/PE 또는 3L/PE
정격 주파수 / 범위	60 Hz / 57.5 ~ 61.5 Hz (KS 범위)
고조파 왜율 (THD)	정격 출력 시 < 2 %
정격 역률 / 조절 범위	0.99 이상 / +0.9 ~ -0.9 (조정 가능)
효율
최대 효율 (KS 인증 기준)	98.3 %
유로(Euro) 효율 (KS 인증 기준)	98.0 %
보호 기능
단독운전 방지 / 역극성 방지	○ / ○
AC 과전류 / 단락 / 과전압 보호	○ / ○ / ○
잔류전류 모니터링 (RCMU)	○
PV 절연 모니터링 (PV Riso)	○
DC 서지 보호기	TYPE II (SPD)
AC 서지 보호기	TYPE II (TMOV)
스트링 모니터링	○ (스트링 전류 감시)
일반 사양
크기 (W×H×D)	613 × 718 × 325 mm
설치 방법	벽걸이형
무게 / 보호 등급	45 kg 이하 / IP65
변압기 유무 / 냉각 방식	무변압기형 / 스마트 에어쿨링
동작 온도 / 습도 범위	-25 ~ +50 ℃ / 0 ~ 100 % RH
최대 동작 고도	2,000 m 이하
디스플레이 / 통신	그래픽 LCD / LED, RS‑485
야간 소비전력	1 W 미만
DC / AC 연결 방식	MC4 커넥터 / 단자대·하우징
인증 및 계통 지원
규격 인증	KS 인증 접속함 일체형 (인버터 KS C 8565‑2021, 접속함 KS C 8567)
안전 시험	지락 검출 장치 (KS C IEC 62109‑2) KOLAS
프로토콜 지원	DER‑AVM(한전 신재생연계 단말장치), REMS(한국에너지공단 신재생에너지 통합모니터링시스템)
계통 지원 기능	LVRT 기능 (KS C 8565‑2021) 및 계통 연계 운전 기능

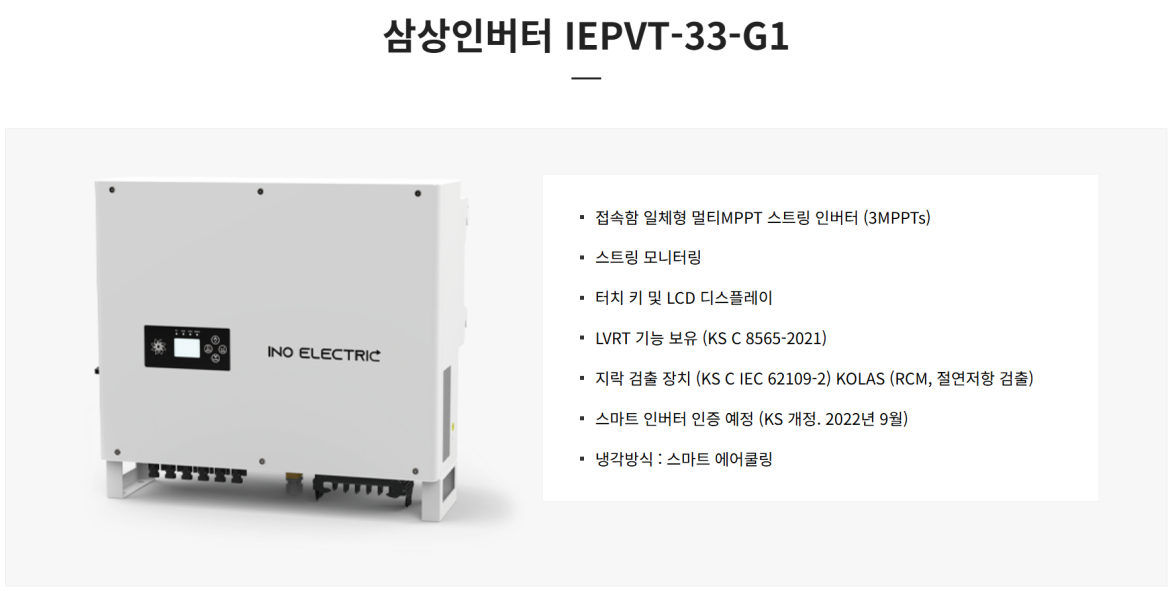

IEPVT‑33‑G1 제품 특징

• 33 kW 삼상 접속함 일체형 멀티 MPPT 인버터
- 30 ~ 200 kW급 상업용·농가용 태양광 발전소에 적합한 블록 용량입니다.
- 접속함 일체형으로 설계되어 인버터·접속반 분리형 대비 부품 수와 배선 작업을 줄여 설치 시간을 단축합니다.

• 3MPPT × 2스트링, 스트링 모니터링 지원
- 3개의 MPPT 채널 × 채널당 2스트링(총 6스트링) 구성으로 방향·경사·음영 조건이 다른 어레이에도 유연하게 대응합니다.
- 스트링 전류 모니터링 기능을 통해 퓨즈 단선, 모듈 성능 저하 등 이상 스트링을 빠르게 탐지할 수 있습니다.

• 고효율·우수한 전력 품질
- KS 기준 최대 효율 98.3 %, 유로 효율 98.0 %로 변환 손실을 최소화합니다.
- 역률 0.99 이상 및 PF 조정 +0.9 ~ -0.9, THD 2 % 이하로 한전 계통 연계 전력 품질 기준을 충족합니다.

• 풍부한 보호·안전 기능과 스마트 인버터 기능
- 단독운전 방지, 역극성 방지, AC 과전류·단락·과전압 보호, RCMU, PV Riso, DC/AC SPD(TYP II) 등 다양한 보호 기능을 내장했습니다.
- LVRT, Volt‑VAR/Volt‑Watt, DER‑AVM·REMS 연동 등 스마트 인버터 기능을 지원하여 최신 계통 요구 사항에 대응합니다.

• 스마트 에어쿨링 기반 자연 친화 설계
- 스마트 에어쿨링 냉각 방식과 IP65 방진·방수 등급으로 옥외 설치 및 장기 운전에 적합합니다.
- 그래픽 LCD/LED, 터치 키 기반 UI, RS‑485 통신으로 현장 운영과 원격 모니터링이 모두 편리합니다.

회사 소개 – 이노일렉트릭

• 이노일렉트릭은 “우리 미래와 고객의 풍요로움”을 비전으로, 지속적인 가치 창출과 기술혁신을 추구하는 신재생에너지 태양광 전문기업입니다.

• 태양광 인버터(단상 IEPVS, 삼상 IEPVT), 접속함(IEPVC), 모니터링 장비 등을 자체 설계·제조하며,
주택용부터 상업용·산업용 발전소까지 다양한 규모의 발전 설비에 솔루션을 제공합니다.

• 제품은 KS C 8565(인버터), KS C 8567(접속함) 및 KS C IEC 62109‑2(지락 검출 장치) 등 국내·국제 규격을 충족하도록 설계되며,
EMC, 안전, LVRT, DER‑AVM·REMS 연동 등 계통 연계에 필요한 기능을 폭넓게 지원합니다.

• 이노일렉트릭은 현장 여건을 고려한 시스템 제안과 시공·시운전·A/S를 포함한 토털 서비스를 지향하며,
신뢰성 높은 제품과 체계적인 기술 지원을 통해 고객의 장기 안정 운전을 지원합니다.

• 보다 자세한 제품 정보와 기술 자료는 이노일렉트릭 공식 홈페이지 http://www.inoelectric.co.kr에서 확인하실 수 있습니다.
