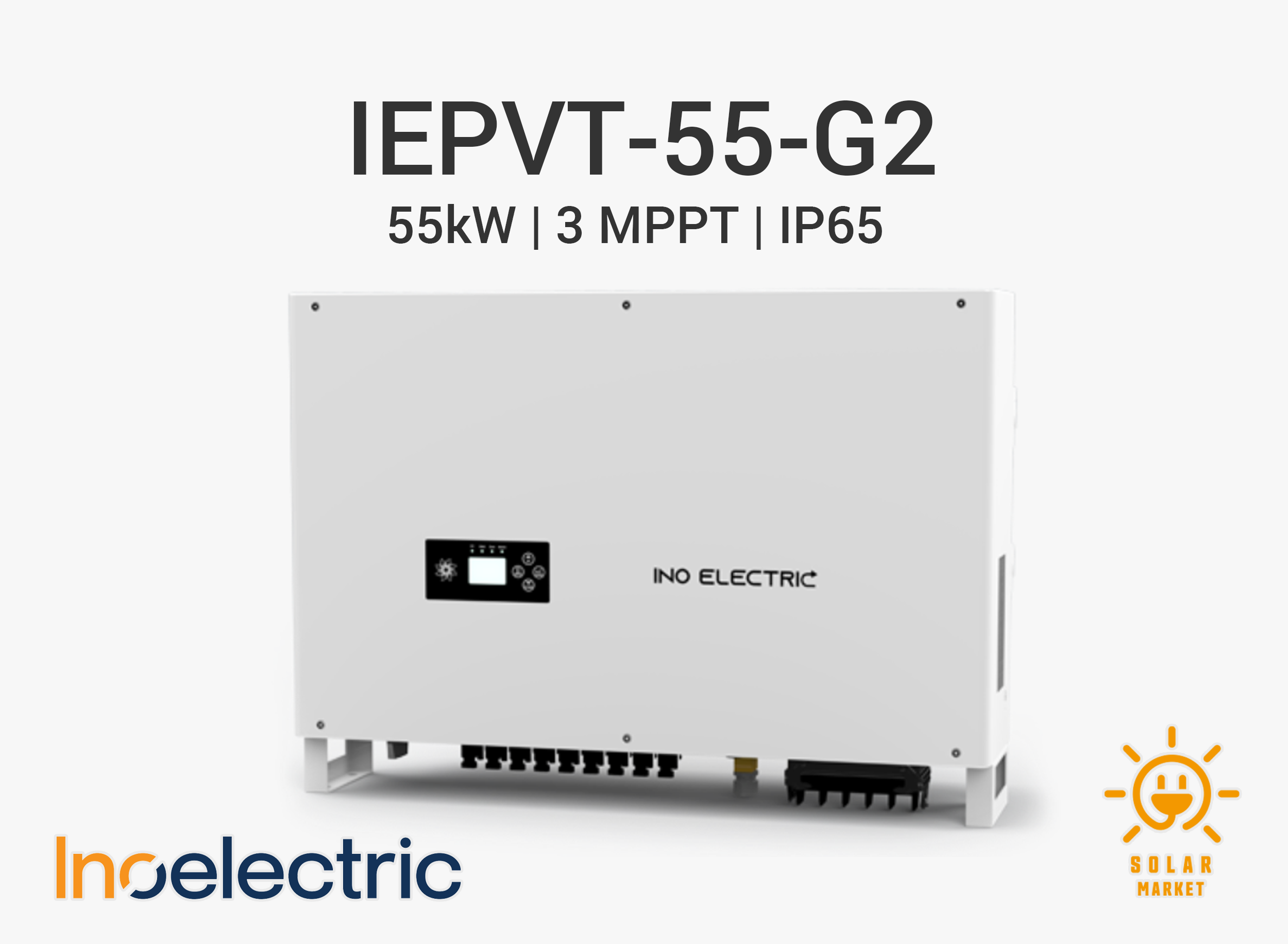

[55kW] IEPVT-55-G2 (삼상, 접속함 일체형)

이노일렉트릭 태양광인버터

IEPVT‑55‑G2 (55 kW, 접속함 일체형)

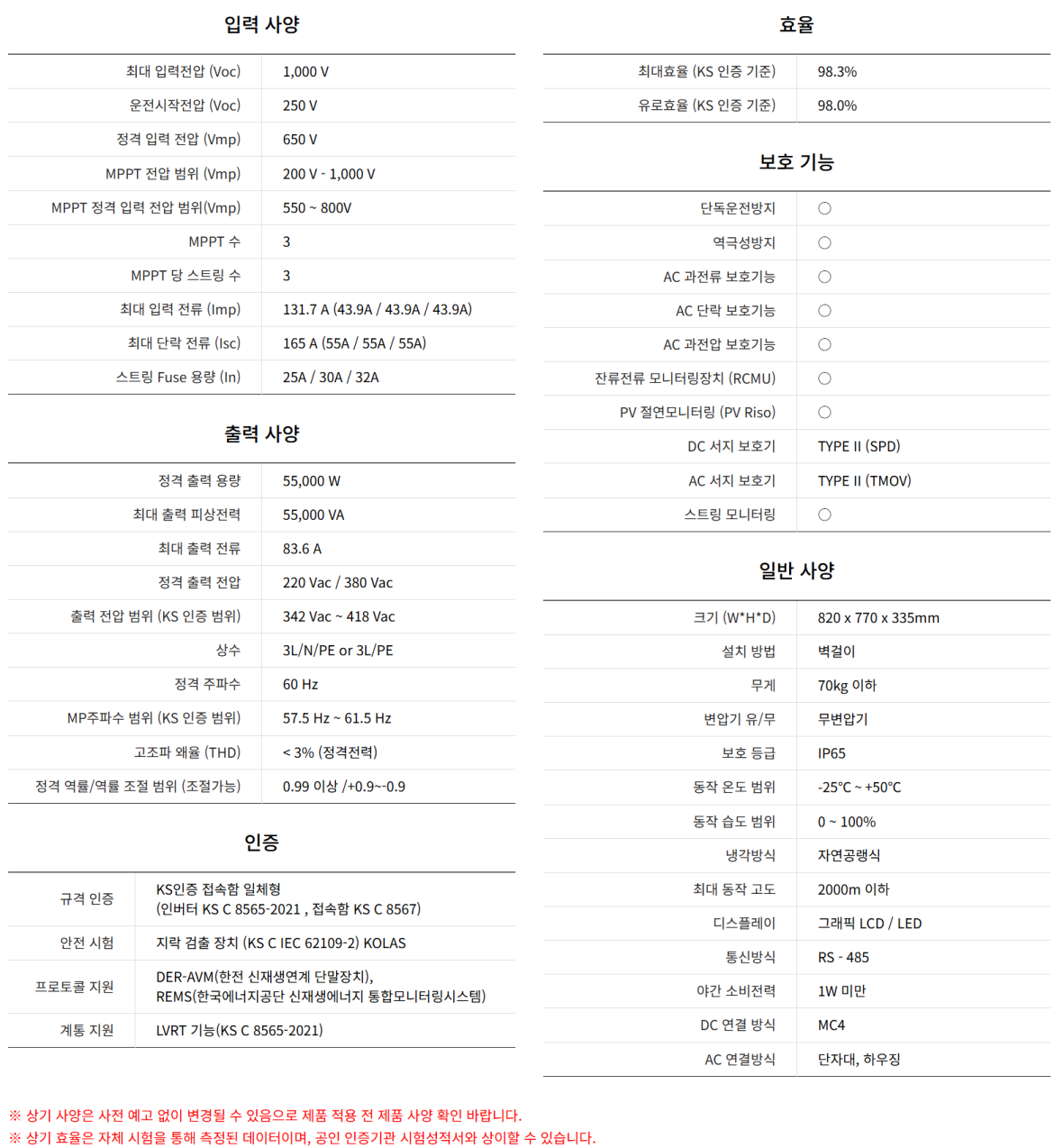

구분	IEPVT‑55‑G2
입력 사양
최대 입력전압 (Voc)	1,000 V
운전 시작 전압 (Voc)	250 V
정격 입력 전압 (Vmp)	650 V
MPPT 전압 범위 (Vmp)	200 ~ 1,000 V
MPPT 정격 입력 전압 범위 (Vmp)	550 ~ 800 V
MPPT 수	3 EA
MPPT당 스트링 수	3 스트링 / MPPT (총 9스트링)
최대 입력 전류 (Imp)	131.7 A (43.9 A / 43.9 A / 43.9 A)
최대 단락 전류 (Isc)	165 A (55 A / 55 A / 55 A)
스트링 Fuse 용량 (In)	25 A / 30 A / 32 A
출력 사양
정격 출력 용량	55,000 W
최대 출력 피상전력	55,000 VA
최대 출력 전류	약 83.6 A
정격 출력 전압	AC 380 V / 220 V (3상)
출력 전압 범위 (KS 인증 범위)	342 ~ 418 Vac
상수	3L/N/PE 또는 3L/PE
정격 주파수 / 범위	60 Hz / 57.5 ~ 61.5 Hz (KS 범위)
고조파 왜율 (THD)	정격 출력 시 < 3 %
정격 역률 / 조절 범위	0.99 이상 / +0.9 ~ -0.9 (조정 가능)
효율
최대 효율 (KS 인증 기준)	98.3 %
유로(Euro) 효율 (KS 인증 기준)	98.0 %
보호 기능
단독운전 방지 / 역극성 방지	○ / ○
AC 과전류 / 단락 / 과전압 보호	○ / ○ / ○
잔류전류 모니터링 (RCMU)	○
PV 절연 모니터링 (PV Riso)	○
DC 서지 보호기	TYPE II (SPD)
AC 서지 보호기	TYPE II (TMOV)
스트링 모니터링	○ (스트링 전류 감시)
일반 사양
크기 (W×H×D)	820 × 770 × 335 mm
설치 방법	벽걸이형
무게 / 보호 등급	68 kg 이하 / IP65
변압기 유무 / 냉각 방식	무변압기형 / 자연공랭식
동작 온도 / 습도 범위	-25 ~ +50 ℃ / 0 ~ 100 % RH
최대 동작 고도	2,000 m 이하
디스플레이 / 통신	그래픽 LCD / LED, RS‑485
야간 소비전력	1 W 미만
DC / AC 연결 방식	MC4 커넥터 / 단자대·하우징
인증 및 계통 지원
규격 인증	KS 인증 접속함 일체형 (인버터 KS C 8565‑2021, 접속함 KS C 8567)
안전 시험	지락 검출 장치 (KS C IEC 62109‑2) KOLAS
프로토콜 지원	DER‑AVM(한전 신재생연계 단말장치), REMS(한국에너지공단 신재생에너지 통합모니터링시스템)
계통 지원 기능	LVRT 기능 (KS C 8565‑2021) 및 계통 연계 운전 기능

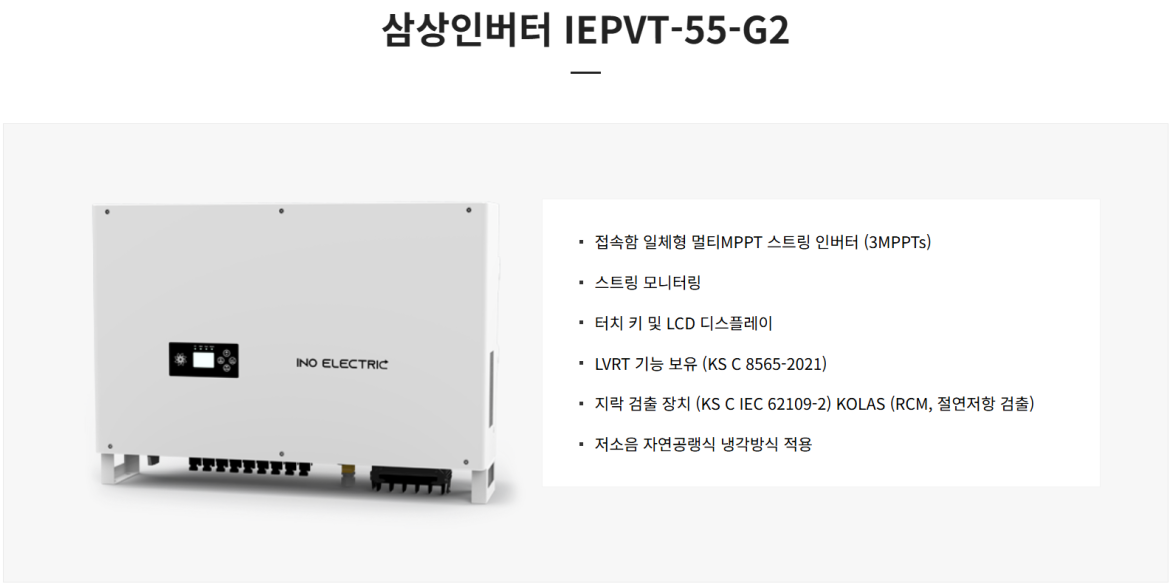

IEPVT‑55‑G2 제품 특징

• 55 kW 삼상 접속함 일체형 멀티 MPPT 인버터
- 100 ~ 500 kW급 중·대형 상업용·농가용 발전소의 핵심 블록 용량으로 설계되었습니다.
- 접속함 일체형 구조로 인버터·접속반 분리형 대비 배선 공정이 단순하고 설치 시간이 짧습니다.

• 3MPPT × 3스트링, 대전류 어레이 대응
- 3개의 MPPT 채널 × 3스트링(총 9스트링) 구성으로 다양한 방향·경사 어레이를 유연하게 구성할 수 있습니다.
- MPPT당 43.9 A, 총 131.7 A 입력 전류와 165 A 단락 전류를 수용하여 고출력 모듈·대전류 설계에 적합합니다.

• 높은 효율과 전력 품질
- KS 기준 최대 효율 98.3 %, 유로 효율 98.0 %로 변환 손실을 최소화합니다.
- 역률 0.99 이상, PF 조절 +0.9 ~ -0.9, THD 3 % 이하로 한전 계통 연계 기준을 만족합니다.

• 풍부한 보호 기능과 계통 연계 기능
- 단독운전 방지, 역극성 방지, AC 과전류·단락·과전압 보호, RCMU, PV Riso, DC/AC SPD(TYPE II) 등 안전 기능을 내장했습니다.
- LVRT, DER‑AVM·REMS 연동 등 계통 상호작용 기능을 제공하여 스마트 인버터 요구 사항에 대응합니다.

• 자연공랭식 저소음 설계, 옥외 설치 최적화
- 자연공랭식 냉각과 IP65 등급으로 옥외 설치 및 장기 운전에 적합하며, 팬 미사용 구조로 소음과 유지보수 부담을 줄였습니다.
- 그래픽 LCD/LED, RS‑485 통신, 벽걸이형 구조로 현장 운전·모니터링·점검이 간편합니다.
