[22kW] IEPVT-22-C (삼상,센트럴 타입)

이노일렉트릭 태양광인버터

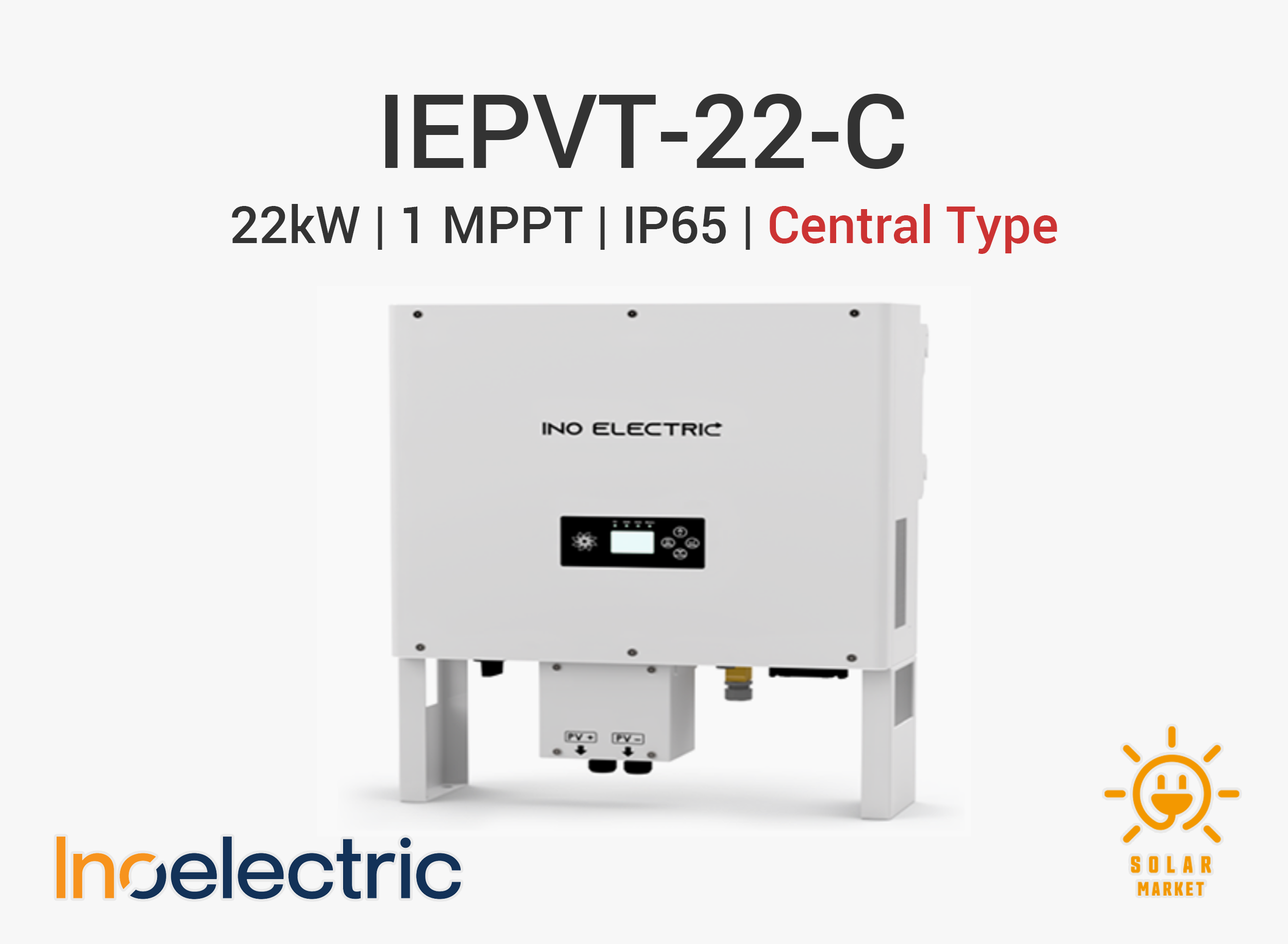

IEPVT‑22‑C (22 kW, 접속함 별도형 센트럴 인버터)

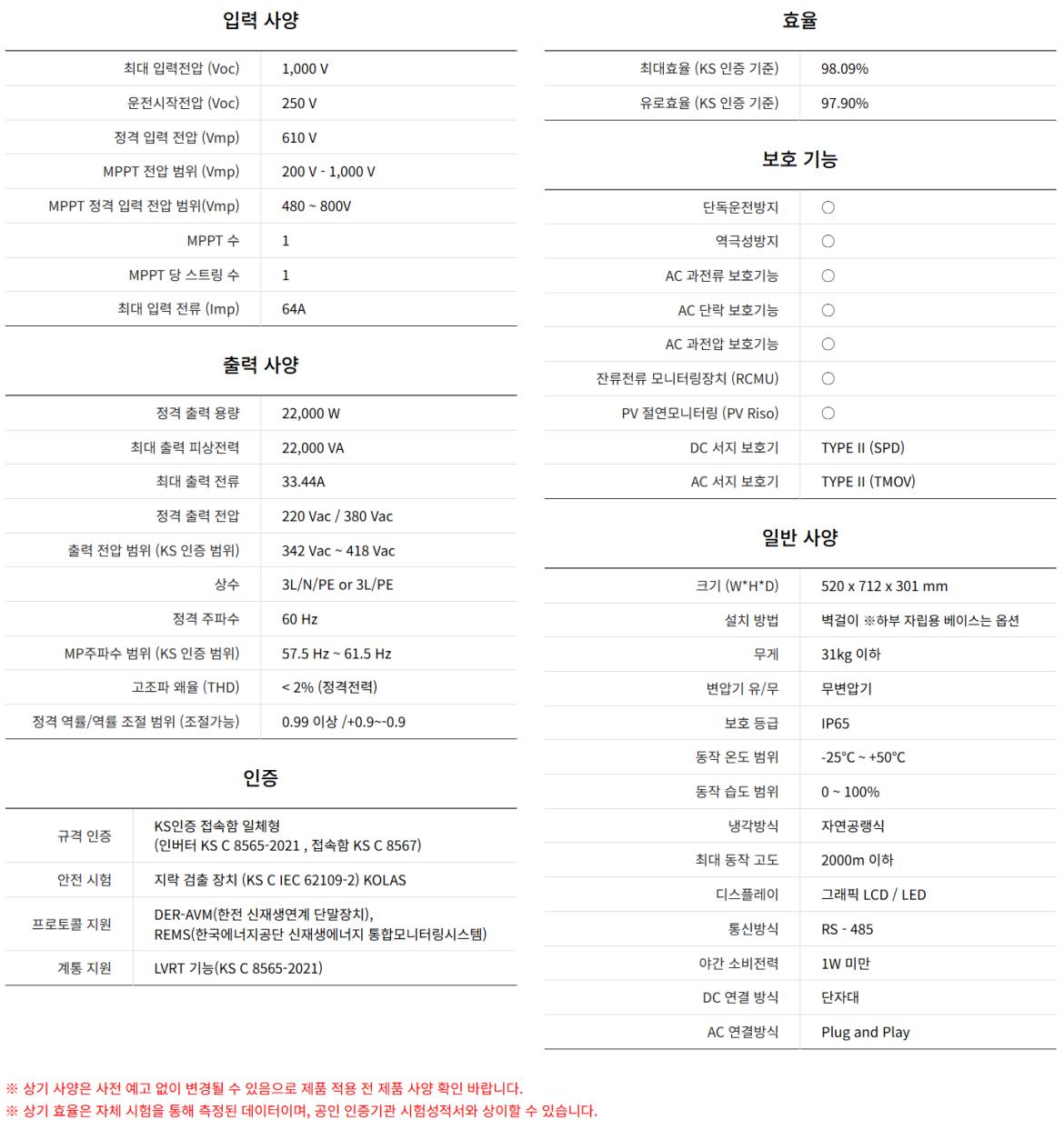

구분	IEPVT‑22‑C
입력 사양
최대 입력전압 (Voc)	1,000 V
운전 시작 전압 (Voc)	250 V
정격 입력 전압 (Vmp)	610 V
MPPT 전압 범위 (Vmp)	200 ~ 1,000 V
MPPT 정격 입력 전압 범위 (Vmp)	480 ~ 800 V
MPPT 수 / MPPT당 스트링 수	1 EA / 1스트링
최대 입력 전류 (Imp)	64 A
출력 사양
정격 출력 용량	22,000 W
최대 출력 피상전력	22,000 VA
최대 출력 전류	약 33.44 A
정격 출력 전압	AC 220 V / 380 V
출력 전압 범위 (KS 인증 범위)	342 ~ 418 Vac
상수	3L/N/PE 또는 3L/PE
정격 주파수 / 범위	60 Hz / 57.5 ~ 61.5 Hz (KS 범위)
고조파 왜율 (THD)	정격 출력 시 < 2 %
정격 역률 / 조절 범위	0.99 이상 / +0.9 ~ -0.9 (조정 가능)
효율
최대 효율 (KS 인증 기준)	98.09 %
유로(Euro) 효율 (KS 인증 기준)	97.90 %
보호 기능
단독운전 방지 / 역극성 방지	○ / ○
AC 과전류 / 단락 / 과전압 보호	○ / ○ / ○
잔류전류 모니터링 (RCMU)	○
PV 절연 모니터링 (PV Riso)	○
DC 서지 보호기	TYPE II (SPD)
AC 서지 보호기	TYPE II (TMOV)
일반 사양
크기 (W×H×D)	520 × 712 × 301 mm
설치 방법	벽걸이 (하부 자립용 베이스 옵션)
무게 / 보호 등급	31 kg 이하 / IP65
변압기 유무 / 냉각 방식	무변압기형 / 자연공랭식
동작 온도 / 습도 범위	-25 ~ +50 ℃ / 0 ~ 100 % RH
최대 동작 고도	2,000 m 이하
디스플레이 / 통신	그래픽 LCD / LED, RS‑485
야간 소비전력	1 W 미만
DC / AC 연결 방식	DC: 단자대 / AC: Plug and Play
인증 및 계통 지원
규격 인증	KS 인증 (인버터 KS C 8565‑2021)
안전 시험	지락 검출 장치 (KS C IEC 62109‑2) KOLAS (RCM, 절연저항 검출)
프로토콜 지원	DER‑AVM(한전 신재생연계 단말장치), REMS(한국에너지공단 신재생에너지 통합모니터링시스템)
계통 지원 기능	LVRT 기능 (KS C 8565‑2021)

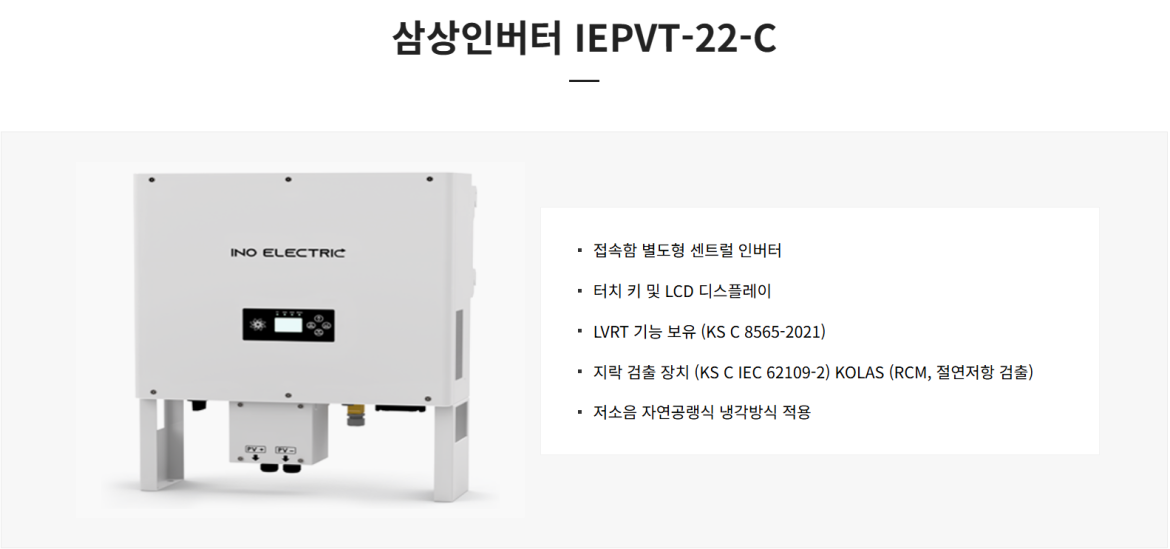

IEPVT‑22‑C 제품 특징

• 22 kW 삼상 접속함 별도형 센트럴 인버터
- 20 ~ 100 kW급 상업용·농가용 태양광 설비에서 센트럴 방식 구성을 원하는 현장에 적합합니다.
- 접속함을 별도 구성해 현장 여건에 맞춘 배선·보호 방식 설계가 가능합니다.

• 넓은 입력 전압 범위와 안정적인 운전
- 최대 입력전압 1,000 V, MPPT 전압 범위 200 ~ 1,000 V, 정격 범위 480 ~ 800 V로 다양한 직렬 모듈 수에 대응합니다.
- 최대 입력 전류 64 A를 지원해 최근 고출력 모듈 기반 설계에도 유리합니다.

• 고효율·우수한 전력 품질
- KS 기준 최대 효율 98.09 %, 유로 효율 97.90 %로 변환 손실을 최소화합니다.
- 역률 0.99 이상(+0.9 ~ -0.9 조정), THD 2 % 이하로 한전 계통 연계 전력 품질 기준을 충족합니다.

• 다양한 보호 기능과 계통 연계 기능
- 단독운전 방지, 역극성 방지, AC 과전류·단락·과전압 보호, RCMU, PV Riso, DC/AC SPD(TYPE II) 등 안정 운전을 위한 보호 기능을 내장했습니다.
- LVRT 기능과 DER‑AVM·REMS 연동을 통해 한전 출력제어, 상태 모니터링, 통합 관제가 가능합니다.

• 자연공랭식 저소음, 옥외 설치 최적화
- 자연공랭식 냉각과 IP65 등급으로 팬 소음이 없고, 옥외 환경에서도 높은 내구성을 제공합니다.
- 그래픽 LCD/LED, 터치 키, RS‑485 통신으로 현장 조작과 원격 모니터링이 모두 편리합니다.

회사 소개 – 이노일렉트릭

• 이노일렉트릭은 “우리 미래와 고객의 풍요로움”을 비전으로, 지속적인 가치 창출과 기술혁신을 추구하는 신재생에너지 태양광 전문기업입니다.

• 태양광 인버터(단상 IEPVS, 삼상 IEPVT), 접속함(IEPVC), 모니터링 장비 등을 자체 설계·제조하며,
주택용부터 상업용·산업용 발전소까지 다양한 규모의 설비에 솔루션을 제공합니다.

• 제품은 KS C 8565(인버터), KS C 8567(접속함) 및 KS C IEC 62109‑2(지락 검출 장치) 등 국내·국제 규격을 충족하도록 설계되며,
EMC, 안전, LVRT, DER‑AVM·REMS 연동 등 계통 연계에 필요한 기능을 폭넓게 지원합니다.

• 이노일렉트릭은 현장 여건을 고려한 시스템 제안과 시공·시운전·A/S를 포함한 토털 서비스를 지향하며,
신뢰성 높은 제품과 체계적인 기술 지원을 통해 고객의 장기 안정 운전을 지원합니다.

• 보다 자세한 제품 정보와 기술 자료는 이노일렉트릭 공식 홈페이지 http://www.inoelectric.co.kr에서 확인하실 수 있습니다.
