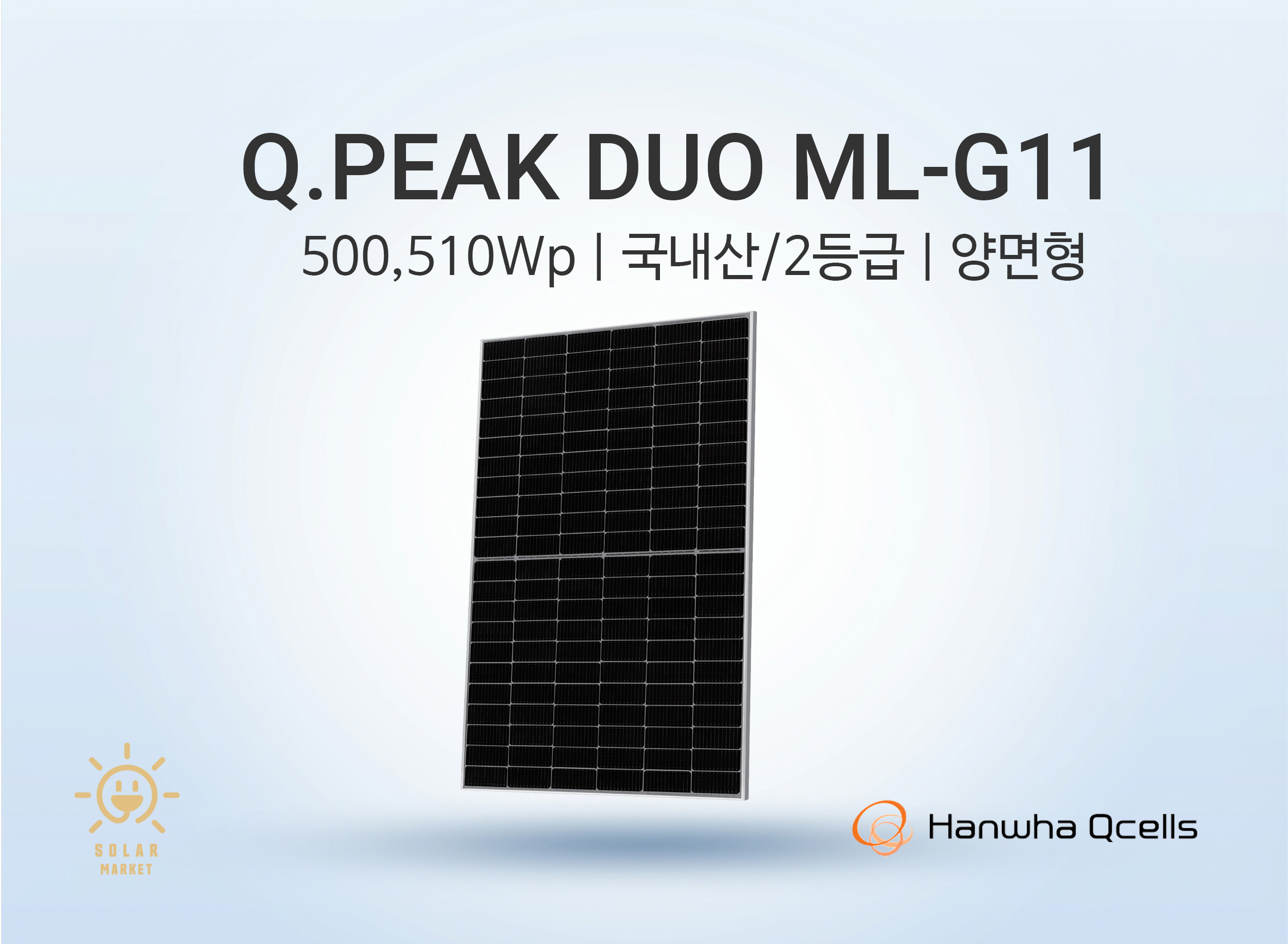

[500-510Wp][2등급] Q.PEAK_DUO_ML-G11-BFG

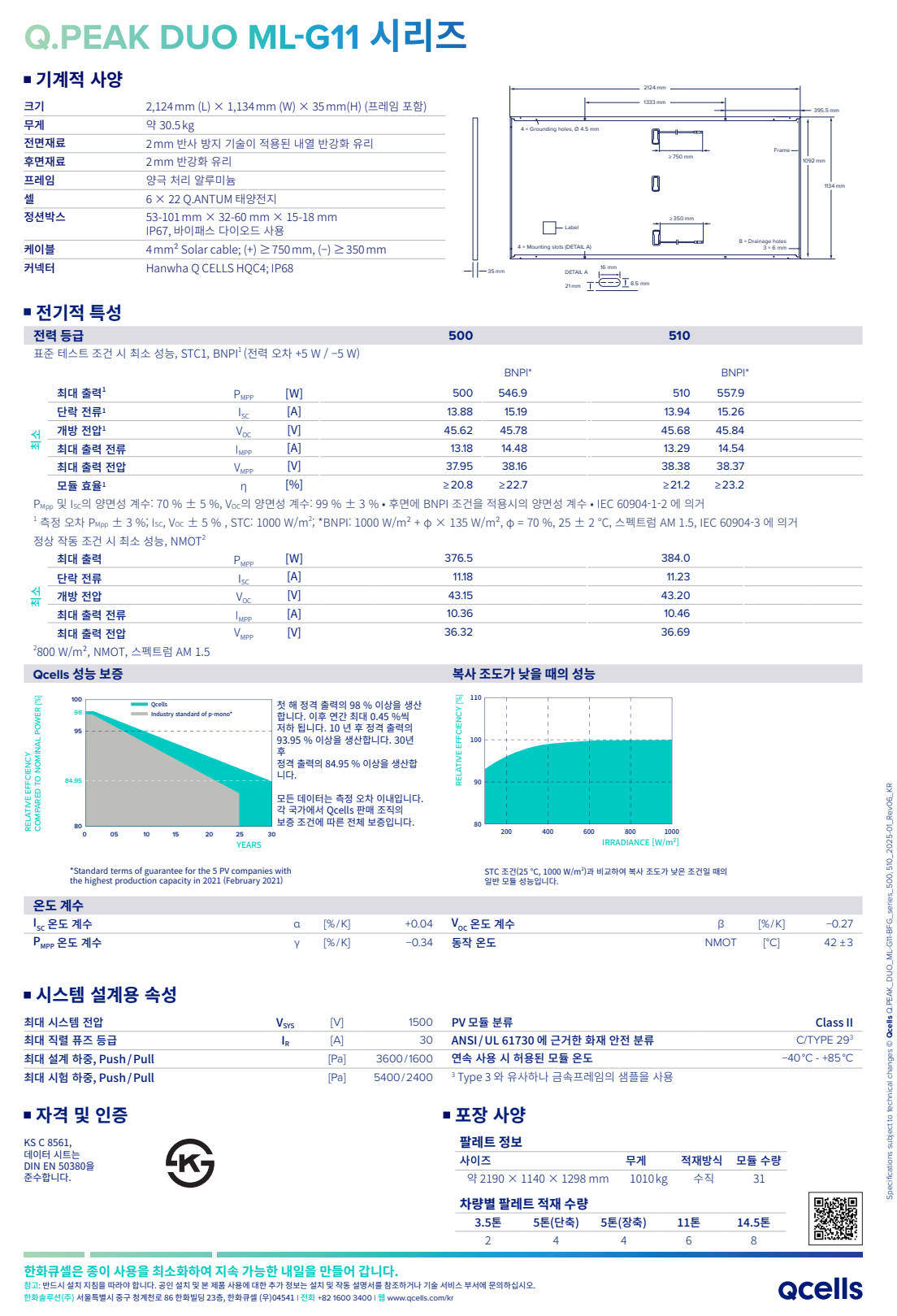

Q.PEAK DUO ML‑G11 시리즈 – 기계적 사양

항목	사양
크기	2,124 mm (L) × 1,134 mm (W) × 35 mm (H) (프레임 포함)
무게	약 30.5 kg
전면재료	2 mm 반사 방지(AR) 기술이 적용된 내열 반강화 유리
후면재료	2 mm 반강화 유리
프레임	양극 처리 알루미늄 합금 프레임
셀 구성	6 × 22 Q.ANTUM 단결정 태양전지 (하프셀, 132셀)
정션박스	53–101 mm × 32–60 mm × 15–18 mm, IP67, 바이패스 다이오드 내장
케이블	4 mm² Solar cable; (+) ≥ 750 mm, (−) ≥ 350 mm
커넥터	Stäubli MC4‑Evo2 또는 Hanwha Q CELLS HQC4; IP68

전기적 특성

조건 / 항목	단위	500	510
STC¹ (전력 등급, 전력 오차 +5 W / −5 W)
최대 출력 P_mpp	W	500	510
개방 전압 V_oc	V	45.62	45.84
단락 전류 I_sc	A	13.88	13.93
최대 출력 전압 V_mpp	V	37.95	38.32
최대 출력 전류 I_mpp	A	13.18	13.31
모듈 효율 η	%	20.8	21.2
BNPI^* (Bifacial Nameplate Irradiance)
최대 출력 P_mpp	W	546.9	557.9
개방 전압 V_oc	V	45.62	45.84
단락 전류 I_sc	A	14.87	14.94
최대 출력 전압 V_mpp	V	38.01	38.37
최대 출력 전류 I_mpp	A	14.40	14.54

시스템 설계용 속성

항목	단위	값
최대 시스템 전압 V_sys	V	1500
PV 모듈 분류	–	Class II
최대 직렬 퓨즈 등급 I_R	A	30
ANSI / UL 61730 기준 화재 안전 분류	–	Type 29, Class C
최대 설계 하중 (전·후면, Push / Pull)	Pa	3600 / 1600
최대 시험 하중 (전·후면, Push / Pull)	Pa	5400 / 2400

¹ STC: 1000 W/m², 셀 온도 25 ± 2 ℃, AM 1.5, IEC 60904‑3 기준 · 측정 오차 P_mpp ±3 %, I_sc, V_oc ±5 %
^* BNPI: 1000 W/m² + φ × 135 W/m² (φ = 70 % ± 5 %), 25 ± 2 ℃, AM 1.5
² NMOT: 800 W/m², 주변 온도 20 ℃, 풍속 1 m/s, AM 1.5

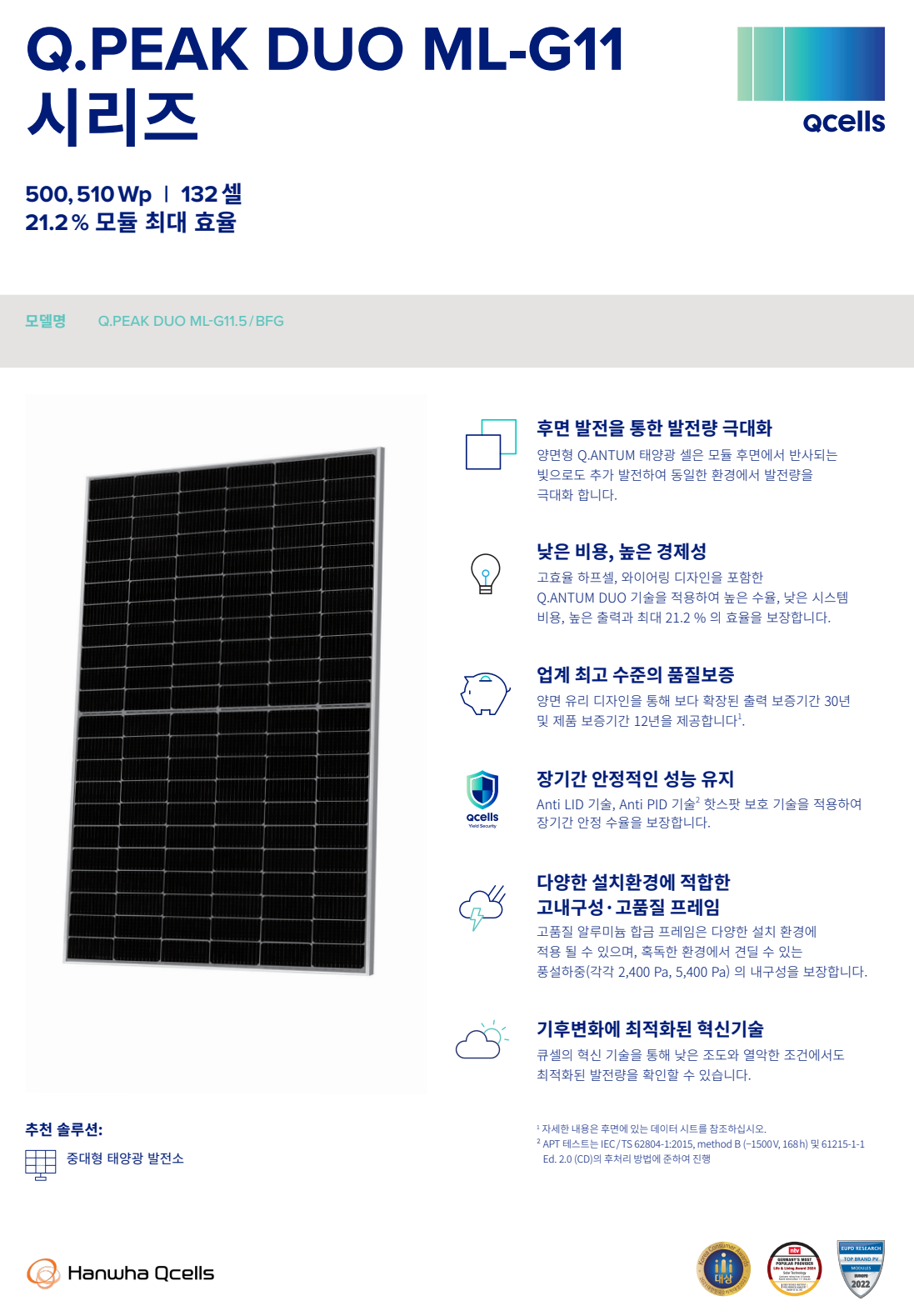

Qcells 태양광 모듈 – Q.PEAK DUO ML‑G11.5 / BFG(500~510W) 제품 특징

• 양면유리(Bifacial Glass) 기반의 양면형 모듈
- 모듈 후면으로 유입되는 반사광까지 활용하여 동일 조건에서 발전량 극대화에 유리한 양면형 설계를 적용했습니다.
- 후면 발전을 고려한 설계로 발전소/상업용 등 다양한 현장 조건에서 추가 수익 확보에 도움을 줄 수 있습니다.

• Q.ANTUM DUO 기술(고효율 하프셀 & 와이어링 디자인)로 경제성 향상
- 고효율 하프셀과 와이어링 디자인을 포함한 Q.ANTUM DUO 기술을 적용하여 높은 수율과 낮은 시스템 비용(BoS) 달성에 기여합니다.
- 고출력/고효율 설계를 통해 제한된 설치 면적에서도 발전량을 높이는 방향의 제품 컨셉을 제공합니다.

• 업계 최고 수준의 장기 보증 체계
- 양면 유리 디자인을 기반으로 출력 보증 30년, 제품 보증 12년을 제공합니다(자료 표기 기준).
- 장기 운영 관점에서 투자 안정성과 신뢰성을 강화합니다.

• 장기간 안정적인 성능 유지(보호 기술 적용)
- Anti‑LID, Anti‑PID, 핫스팟 보호 기술을 적용하여 장기 운전 시 성능 저하 리스크를 줄이고 안정적인 수율을 목표로 합니다.

• 다양한 설치환경에 적합한 고내구성 프레임
- 고품질 알루미늄 합금 프레임을 적용하여 다양한 설치 환경에 대응할 수 있도록 설계되었습니다.
- 혹독한 환경에서의 풍·설 하중 조건을 고려한 내구 설계를 강조합니다.

• 기후 변화 및 저조도 환경 대응을 고려한 설계
- 큐셀의 혁신 기술을 통해 낮은 조도 및 열악한 조건에서도 발전량 최적화를 목표로 한 제품 컨셉을 제공합니다.

• 중·대형 태양광 발전소 적용 추천
- 자료에서 중대형 태양광 발전소 적용을 추천 솔루션으로 제시하며, 발전량/경제성 중심의 프로젝트에 적합한 방향성을 갖습니다.
