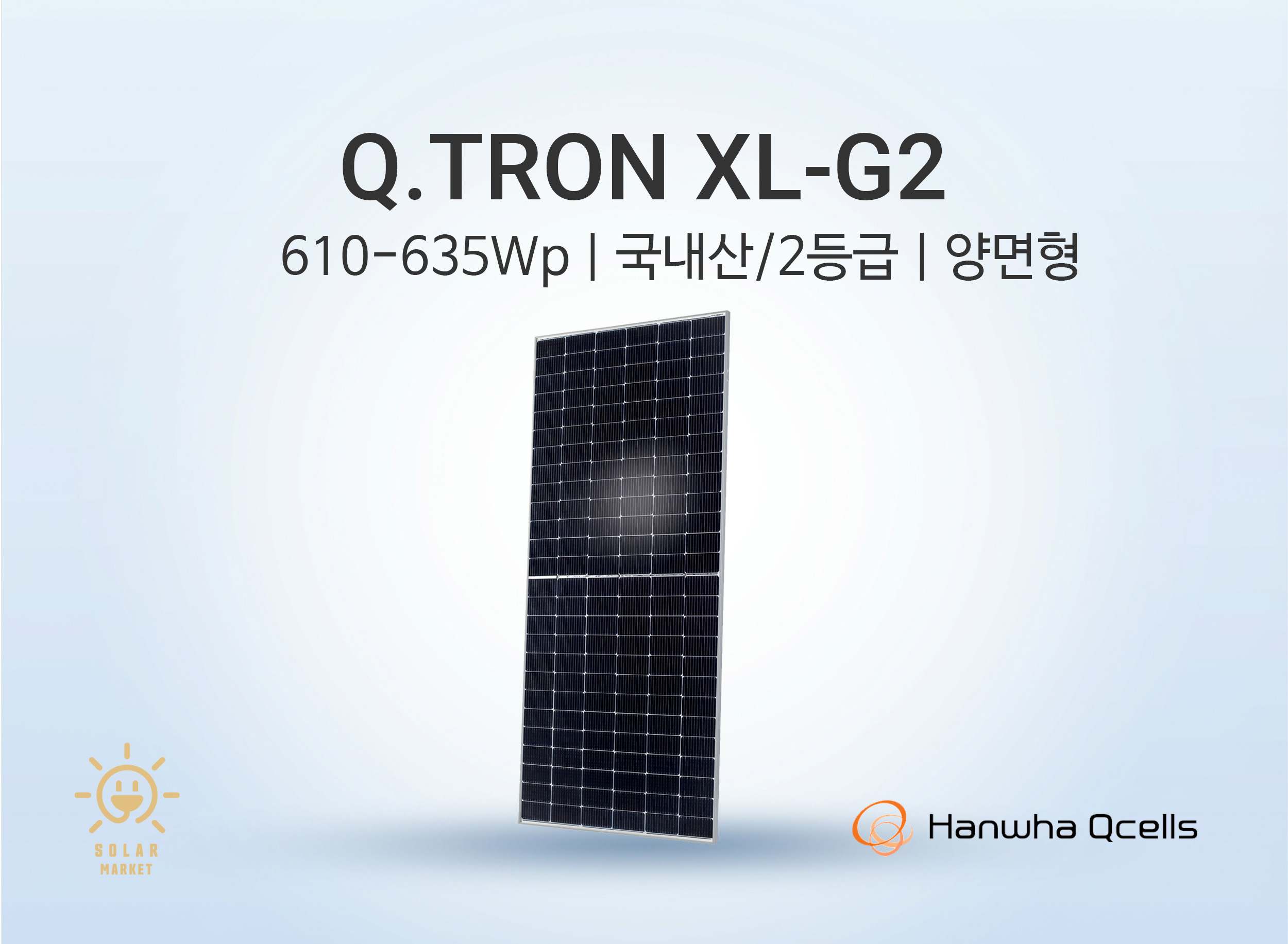

[610-635Wp][2등급] Q.TRON_XL_G2-BFG

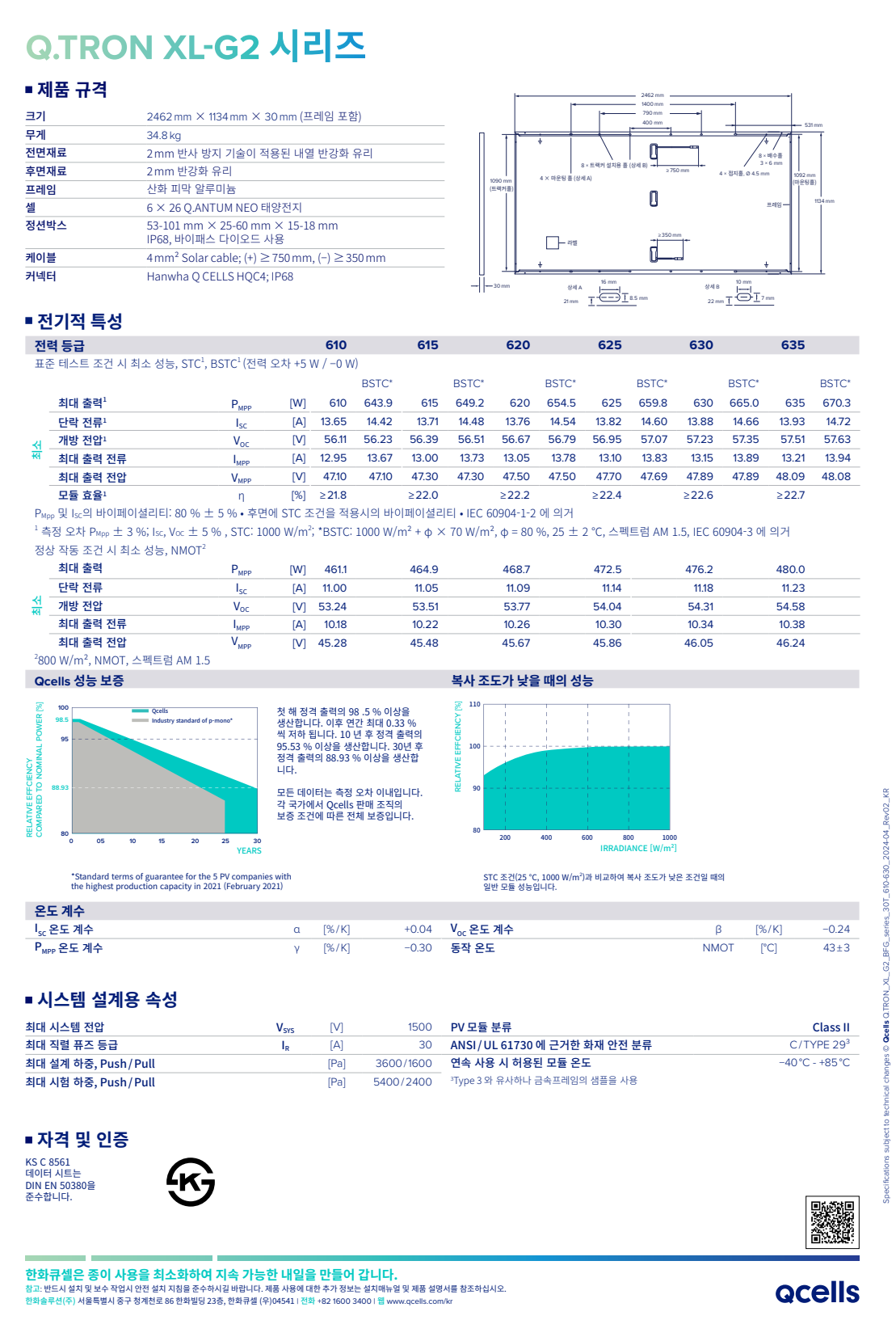

Q.TRON XL‑G2 시리즈 – 제품 규격

항목	사양
크기	2,462 mm (L) × 1,134 mm (W) × 30 mm (H) (프레임 포함)
무게	34.8 kg
전면재료	2 mm 반사 방지(AR) 기술이 적용된 내열 반강화 유리
후면재료	2 mm 반강화 유리
프레임	산화 피막 알루미늄(양극 처리 알루미늄 합금)
셀 구성	6 × 26 Q.ANTUM NEO N‑Type 태양전지 (하프셀, 156셀)
정션박스	53–101 mm × 25–60 mm × 15–18 mm, IP68, 바이패스 다이오드 사용
케이블	4 mm² Solar cable; (+) ≥ 750 mm, (−) ≥ 350 mm
커넥터	Hanwha Q CELLS HQC4; IP68

전기적 특성

조건 / 항목	단위	610	615	620	625	630	635
표준 시험 조건 STC¹, BSTC* (전력 오차 +5 W / −0 W)
최대 출력 P_mpp	W	610	615	620	625	630	635
개방 전압 V_oc	V	56.11	56.39	56.67	56.95	57.23	57.51
단락 전류 I_sc	A	13.65	13.71	13.76	13.82	13.88	13.93
최대 출력 전압 V_mpp	V	47.10	47.30	47.50	47.70	47.89	48.09
최대 출력 전류 I_mpp	A	12.95	13.00	13.05	13.10	13.15	13.21
모듈 효율 η	%	21.8	22.0	22.2	22.4	22.6	22.7
NMOT² (정상 작동 조건 시 최소 성능, 800 W/m², NMOT, AM 1.5)
최대 출력 P_mpp	W	461.1	464.9	468.7	472.5	476.2	480.0
단락 전류 I_sc	A	11.00	11.05	11.09	11.14	11.18	11.23
개방 전압 V_oc	V	53.24	53.51	53.77	54.04	54.31	54.58
최대 출력 전압 V_mpp	V	45.28	45.48	45.67	45.86	46.05	46.24
최대 출력 전류 I_mpp	A	10.18	10.22	10.26	10.30	10.34	10.38

온도 계수

항목	단위	값
I_sc 온도 계수 α	%/K	+0.04
P_mpp 온도 계수 γ	%/K	‑0.30
V_oc 온도 계수 β	%/K	‑0.24
동작 온도 (NMOT)	°C	43 ± 3

시스템 설계용 속성

항목	단위	값
최대 시스템 전압 V_sys	V	1500
PV 모듈 분류	–	Class II
최대 직렬 퓨즈 등급 I_R	A	30
ANSI / UL 61730 기준 화재 안전 분류	–	C / TYPE 29°
최대 설계 하중 (전·후면, Push / Pull)	Pa	3600 / 1600
최대 시험 하중 (전·후면, Push / Pull)	Pa	5400 / 2400
연속 사용 허용 모듈 온도	°C	‑40 ~ +85

¹ STC: 1000 W/m², 셀 온도 25 ± 2 ℃, AM 1.5 · 측정 오차 P_mpp ±3 %, I_sc, V_oc ±5 %
*BSTC: 1000 W/m² + φ × 70 W/m², φ = 80 %, 25 ± 2 ℃, AM 1.5 (바이페이셜 조건)

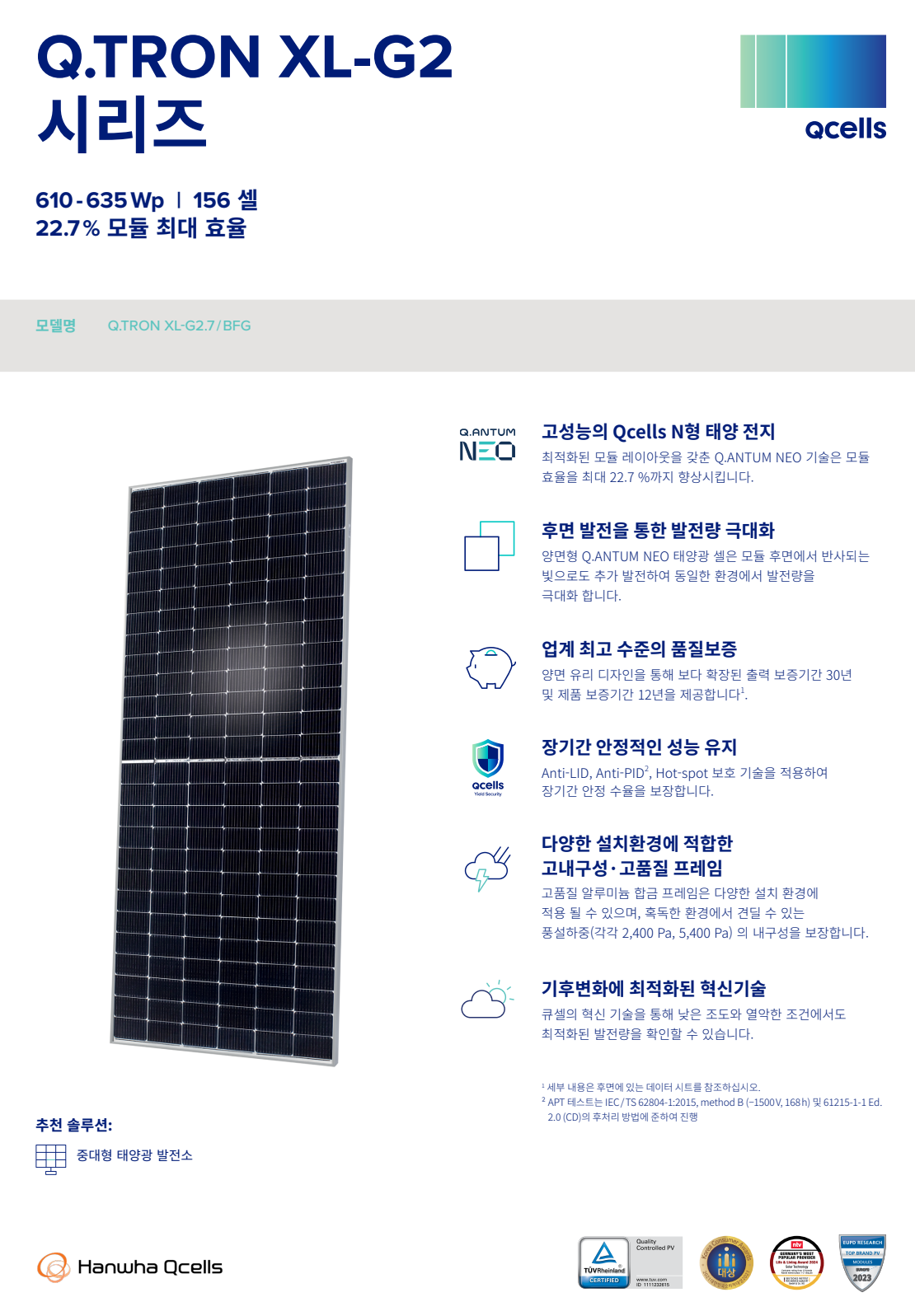

Qcells 태양광 모듈 – Q.TRON XL‑G2.7 / BFG(610~635W) 제품 특징

• 고성능 N‑Type 기반 Q.ANTUM NEO 기술 적용(최대 22.7% 효율 수준)
- Qcells N형 태양전지와 최적화된 모듈 레이아웃(Q.ANTUM NEO 기술)을 통해 높은 효율을 목표로 설계된 프리미엄 고출력 모듈입니다.
- 대형 발전소/상업용 프로젝트에서 “면적당 발전량”과 시스템 경제성을 높이는 방향의 제품 컨셉을 제공합니다.

• 양면유리(Bifacial Glass) 기반의 양면형 모듈로 발전량 극대화
- 모듈 후면으로 유입되는 반사광까지 활용하여 동일 조건에서 추가 발전을 기대할 수 있는 양면형 설계를 적용했습니다.
- 설치 환경(반사율/지면 조건/이격)에 따라 후면 기여도가 달라질 수 있으며, 이를 통해 프로젝트 수익성 향상에 도움을 줄 수 있습니다.

• 업계 최고 수준의 장기 보증 체계(출력 30년 / 제품 12년)
- 양면 유리 디자인을 기반으로 출력 보증 30년 및 제품 보증 12년을 제공합니다(자료 표기 기준).
- 장기 운영 관점에서 투자 안정성과 신뢰성을 강화합니다.

• 장기간 안정적인 성능 유지(보호 기술 적용)
- Anti‑LID, Anti‑PID, Hot‑spot 보호 기술을 적용하여 장기 운전 시 성능 저하 리스크를 줄이고 안정 수율을 목표로 합니다.

• 다양한 설치환경에 적합한 고내구성·고품질 프레임
- 고품질 알루미늄 합금 프레임을 적용하여 다양한 설치 환경에 대응할 수 있도록 설계되었습니다.
- 혹독한 환경에서의 풍·설 하중 조건을 고려한 내구 설계를 강조합니다.

• 기후 변화 및 저조도 환경에서도 최적화된 발전 성능 지향
- 큐셀의 혁신 기술을 통해 낮은 조도와 열악한 조건에서도 최적화된 발전량 확보를 목표로 한 제품 컨셉을 제공합니다.

• 추천 적용처: 중·대형 태양광 발전소
- 자료에서 중대형 태양광 발전소 적용을 추천 솔루션으로 제시합니다.
