[635-640Wp][2등급] Q.TRON_XL

[635-640Wp][2등급] Q.TRON_XL_G2R.9-BFG

자료 다운로드

01_[635-640W_국내산_2등급]_Q.TRON_XL_G2R.9_BFG_series_30T_635-645.Zip

한화큐셀 태양전지

한화큐셀 태양전지

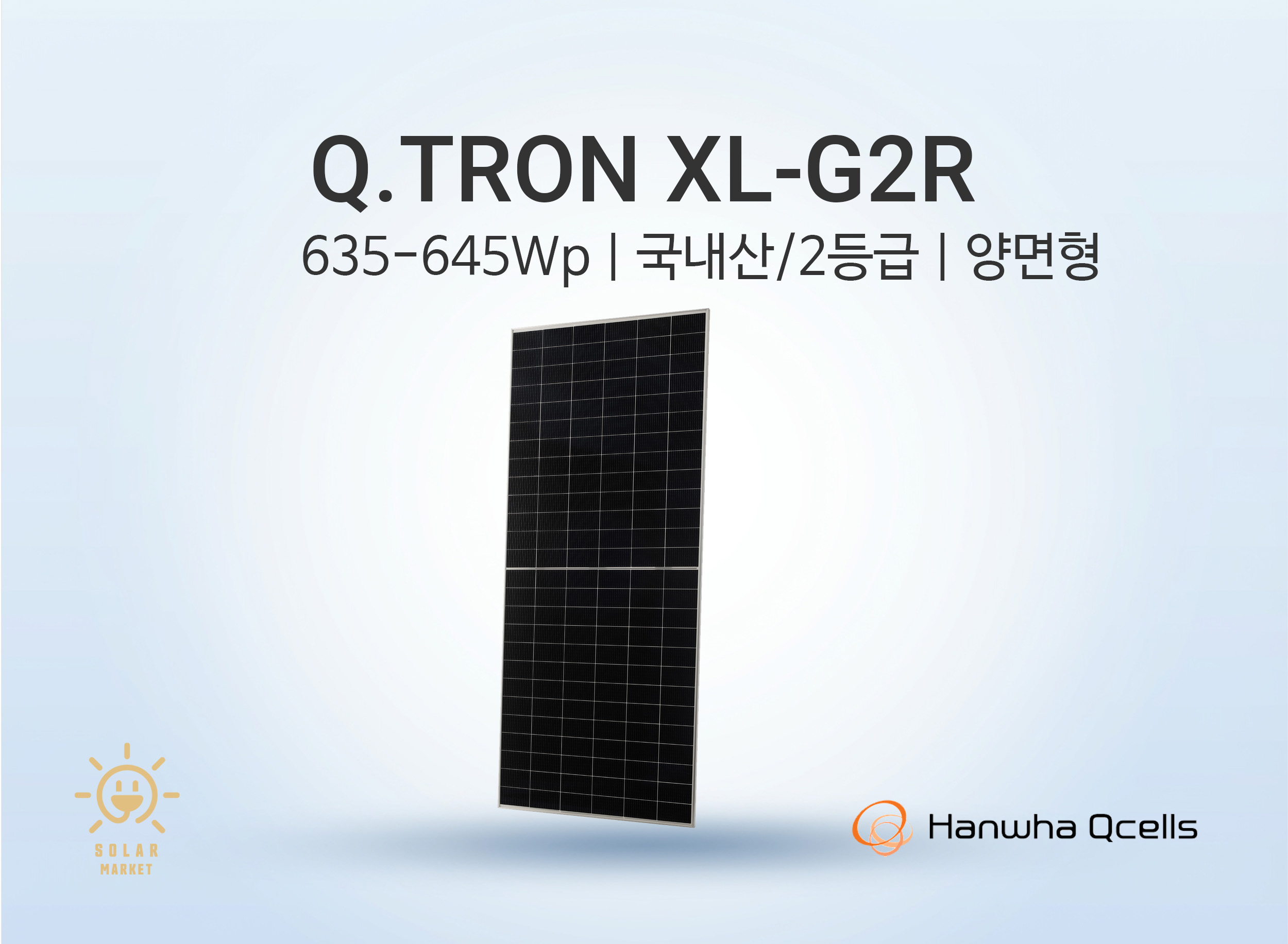

[635-640Wp][2등급] Q.TRON_XL_G2R.9-BFG

Q.TRON XL‑G2R 시리즈 – 제품 규격

항목	사양
크기	2465 mm × 1134 mm × 30 mm (프레임 포함)
무게	34.9 kg
전면재료	2 mm 반사 방지 기술이 적용된 내열 반강화 유리
후면재료	2 mm 반강화 유리
셀	6 × 26 Q.ANTUM NEO 태양전지 (156 cells)
정션박스	53–101 mm × 25–60 mm × 15–18 mm, IP68, 바이패스 다이오드 사용
케이블	4 mm² Solar cable; (+) ≥ 750 mm, (−) ≥ 350 mm
커넥터	Hanwha Q CELLS HQC4; IP68

전기적 특성 – STC 조건¹

구분	기호	단위	635	640	645
전력 등급 (전력 오차 +5 W / 0 W), 표준 테스트 조건 STC – 셀 온도 25 °C, 1000 W/m², 스펙트럼 AM 1.5
최대 출력	P_mpp	W	635	640	645
단락 전류	I_sc	A	13.81	13.83	13.85
개방 전압	V_oc	V	56.68	56.91	57.13
최대 출력 전류	I_mpp	A	13.11	13.14	13.17
최대 출력 전압	V_mpp	V	48.37	48.57	48.76
모듈 효율	η	%	22.7	22.9	23.1

전기적 특성 – BNPI 조건*

구분	기호	단위	635	640	645
BNPI 조건 적용 시 양면 발전 성능* – P_mpp 및 I_sc 양면성 계수 80 % ± 5 %, V_oc 양면성 계수 99 % ± 3 %, IEC 60904‑1‑2 에 의거
최대 출력	P_mpp	W	703.1	708.6	714.2
단락 전류	I_sc	A	15.30	15.32	15.35
개방 전압	V_oc	V	56.91	57.12	57.35
최대 출력 전류	I_mpp	A	14.37	14.40	14.42
최대 출력 전압	V_mpp	V	48.56	48.76	48.95
모듈 효율	η	%	25.1	25.3	25.5

전기적 특성 – NMOT 조건²

구분	기호	단위	635	640	645
정상 작동 조건 시 최소 성능, NMOT – 800 W/m², NMOT, 스펙트럼 AM 1.5
최대 출력	P_mpp	W	480.7	484.5	488.2
단락 전류	I_sc	A	11.14	11.16	11.18
개방 전압	V_oc	V	53.06	53.27	53.47
최대 출력 전류	I_mpp	A	10.33	10.37	10.41
최대 출력 전압	V_mpp	V	46.53	46.77	46.88

온도 계수

항목	기호	단위	값
I_sc 온도 계수	α	%/K	+0.05
P_mpp 온도 계수	γ	%/K	‑0.29
V_oc 온도 계수	β	%/K	‑0.25
동작 온도 (NMOT)	NMOT	°C	43 ± 3

시스템 설계용 속성

항목	값
최대 시스템 전압 V_SYS	1,500 V
PV 모듈 분류	Class II
최대 직렬 퓨즈 등급 I_R	30 A
최대 설계 하중, Push / Pull	2,400 Pa / 2,400 Pa
최대 시험 하중, Push / Pull	5,400 Pa / 5,400 Pa
연속 사용 시 허용된 모듈 온도	‑40 ~ +85 °C

¹ STC: 1000 W/m², 셀 온도 25 °C, AM 1.5
² NMOT: 800 W/m², NMOT, 스펙트럼 AM 1.5
*BNPI: 1000 W/m² + φ × 135 W/m², φ = 80 %, 25 ± 2 °C, 스펙트럼 AM 1.5

Qcells 태양광 모듈 – Q.TRON XL‑G2R.9 / BFG(635~645W) 제품 특징

• 고성능 Qcells N형 태양전지 + Q.ANTUM NEO 기술(최대 23.1% 효율 수준)
- 고성능 N형 태양전지와 최적화된 모듈 레이아웃을 갖춘 Q.ANTUM NEO 기술을 적용하여 높은 효율을 목표로 설계된 프리미엄 고출력 모듈입니다.
- 대형 프로젝트에서 “면적당 발전량”과 시스템 경제성을 높이는 방향의 제품 컨셉을 제공합니다.

• 양면유리(Bifacial Glass) 기반 양면형 설계로 발전량 극대화
- 모듈 후면으로 유입되는 반사광까지 활용하여 동일 조건에서 추가 발전을 기대할 수 있는 양면형 설계를 적용했습니다.
- 설치 환경(반사율/지면 조건/이격)에 따라 후면 기여도가 달라질 수 있으며, 이를 통해 프로젝트 수익성 향상에 도움을 줄 수 있습니다.

• 업계 최고 수준의 장기 보증 체계(출력 30년 / 제품 12년)
- 양면 유리 디자인을 기반으로 출력 보증 30년 및 제품 보증 12년을 제공합니다(자료 표기 기준).
- 장기 운영 관점에서 투자 안정성과 신뢰성을 강화합니다.

• 장기간 안정적인 성능 유지(보호 기술 적용)
- Anti‑LID, Anti‑PID, Hot‑spot 보호 기술을 적용하여 장기 운전 시 성능 저하 리스크를 줄이고 안정 수율을 목표로 합니다.

• 다양한 설치환경에 적합한 고내구성·고품질 프레임
- 고품질 알루미늄 합금 프레임을 적용하여 다양한 설치 환경에 대응할 수 있도록 설계되었습니다.
- 혹독한 환경에서의 풍·설 하중 조건을 고려한 내구 설계를 강조합니다.

• 기후 변화 및 저조도 환경에서도 최적화된 발전 성능 지향
- 큐셀의 혁신 기술을 통해 낮은 조도와 열악한 조건에서도 최적화된 발전량 확보를 목표로 한 제품 컨셉을 제공합니다.

• 추천 적용처: 중·대형 태양광 발전소
- 자료에서 중대형 태양광 발전소 적용을 추천 솔루션으로 제시합니다.

회사 소개 – 한화큐셀(Hanwha Q CELLS)

• 한화큐셀은 한화그룹의 태양광 에너지 핵심 사업을 기반으로 성장해 온 기업으로, 태양전지(셀)·태양광 모듈을 중심으로 한 제조 역량과 다운스트림(프로젝트) 사업 역량을 결합해 에너지 시장 전반에 걸친 토털 에너지 솔루션을 제공하고 있습니다.

• 한화큐셀은 태양광 산업에서 축적한 오랜 역사와 노하우를 바탕으로, 주택용·상업용·사업용·유틸리티급까지 다양한 시장에 대응하는 제품과 서비스를 공급합니다. 또한 태양광 분야의 전문성을 기반으로 풍력, ESS 솔루션, 전력 소매 등으로 사업 영역을 확장하며 고객의 에너지 전환을 지원하고 있습니다.

• 글로벌 관점에서 한화큐셀은 연구개발(R&D) 네트워크와 제조시설, 그리고 60개국 이상의 영업/사업 네트워크를 기반으로 시장별 요구 조건과 품질 기준에 맞춘 제품 공급과 기술 지원 체계를 구축해 왔습니다. R&D–생산 현장 간 긴밀한 협업을 통해 제조 및 품질 경쟁력을 지속적으로 강화합니다.

• 제조 측면에서는 스마트 생산 시스템을 통해 자재 투입부터 출하까지 제조 공정의 효율성과 일관성을 높이고, 셀 생산 과정의 추적·모니터링(TRA.Q™)을 통해 품질 관리 수준을 강화합니다. 또한 AI 기반 이미지 분석과 공정 최적화 등 첨단 제조 역량을 바탕으로 안정적인 제품 공급을 지향합니다.

• 품질 측면에서 한화큐셀은 4단계 품질 검사 체계를 운영하여 제품 신뢰성과 장기 안정성을 확보합니다. 국제 인증(IEC 등) 기반의 검증을 포함해, 분기 단위 모니터링과 샘플링 검사, 내부 품질 관리 프로그램을 통해 엄격한 기준으로 제품을 관리하며, 고객에게 일관된 품질을 제공하기 위해 지속적으로 개선합니다.

• 기술 측면에서는 Q.ANTUM 기반의 성능 저하 방지 기술을 통해 PID/LID/LeTID 등 출력 저하 메커니즘을 줄이고, 핫스팟 방지(HSP) 및 제조 이력 관리(TRA.Q™) 등을 통해 장기 성능과 신뢰성을 높이는 방향으로 제품 경쟁력을 강화합니다. 또한 다양한 기후·환경 조건(고온건조/고온다습/강풍/폭설/염해 등)에서도 안정적인 퍼포먼스를 목표로 내구 설계를 고도화합니다.

• 다운스트림 분야에서는 부지 선정부터 인허가, 금융(PF) 컨설팅, 시공, 시운전 및 상업운전, 그리고 O&M까지 프로젝트 전 과정에서 고객의 리스크를 줄이고 사업 성과를 높이기 위한 원스톱 태양광 비즈니스 역량을 갖추고 있습니다. 국내외 프로젝트 경험과 파이프라인을 바탕으로, 개발·건설·운영 단계에서 전문 파트너 역할을 수행합니다.

• 한화큐셀은 기술과 사업 성과뿐 아니라 지역사회와의 상생과 친환경 에너지 확산을 위한 활동도 지속하며, 재생에너지의 가치를 더 넓게 확산시키는 데 기여하고 있습니다.
