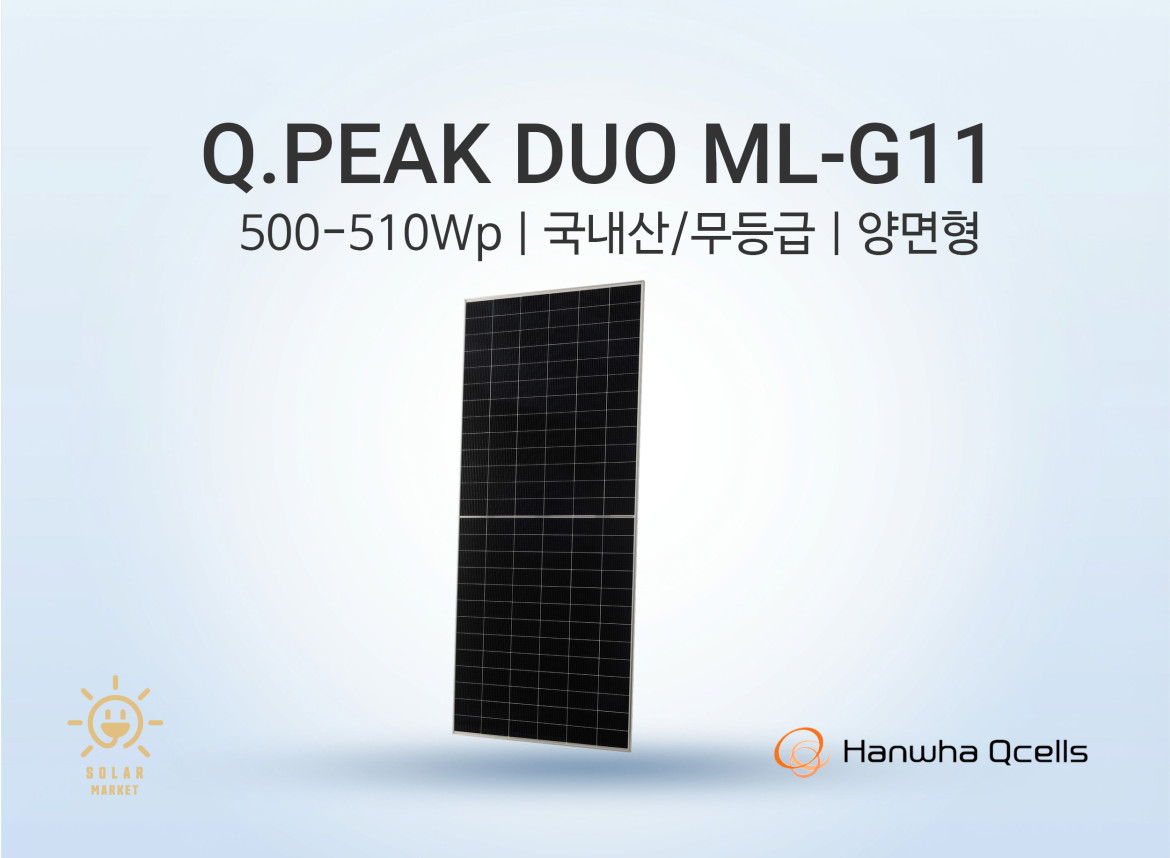

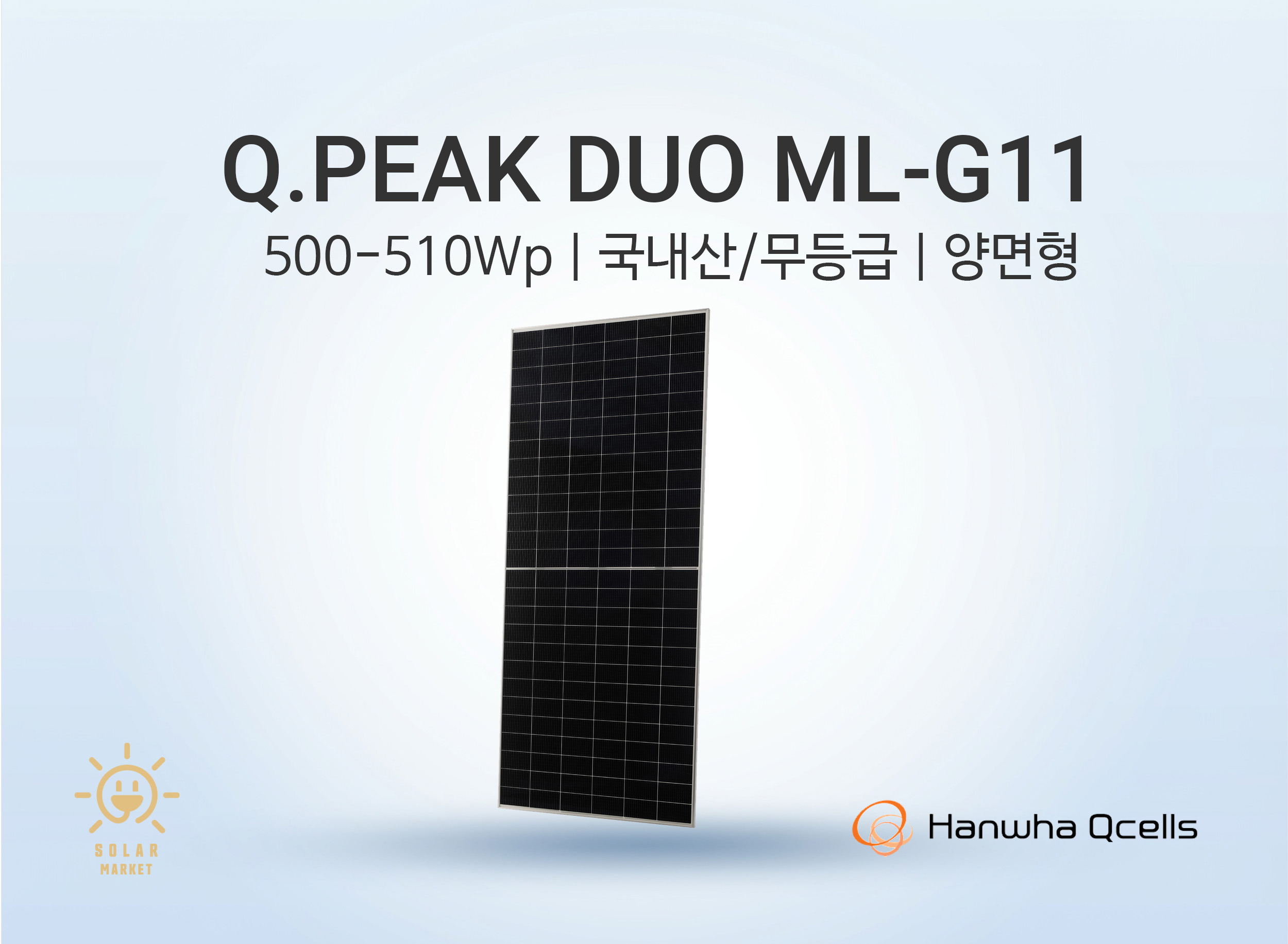

[500-510Wp][국내산/무등급] Q.PEAK_DUO

[500-510Wp][국내산/무등급] Q.PEAK_DUO_ML-G1135

자료 다운로드

02_[500-510W_국내산_무등급]_Q.PEAK DUO ML-G11.5 BFG KJ1 500.zip

한화큐셀 태양전지

한화큐셀 태양전지

[500-510Wp][국내산/무등급] Q.PEAK_DUO_ML-G11.5 BFG

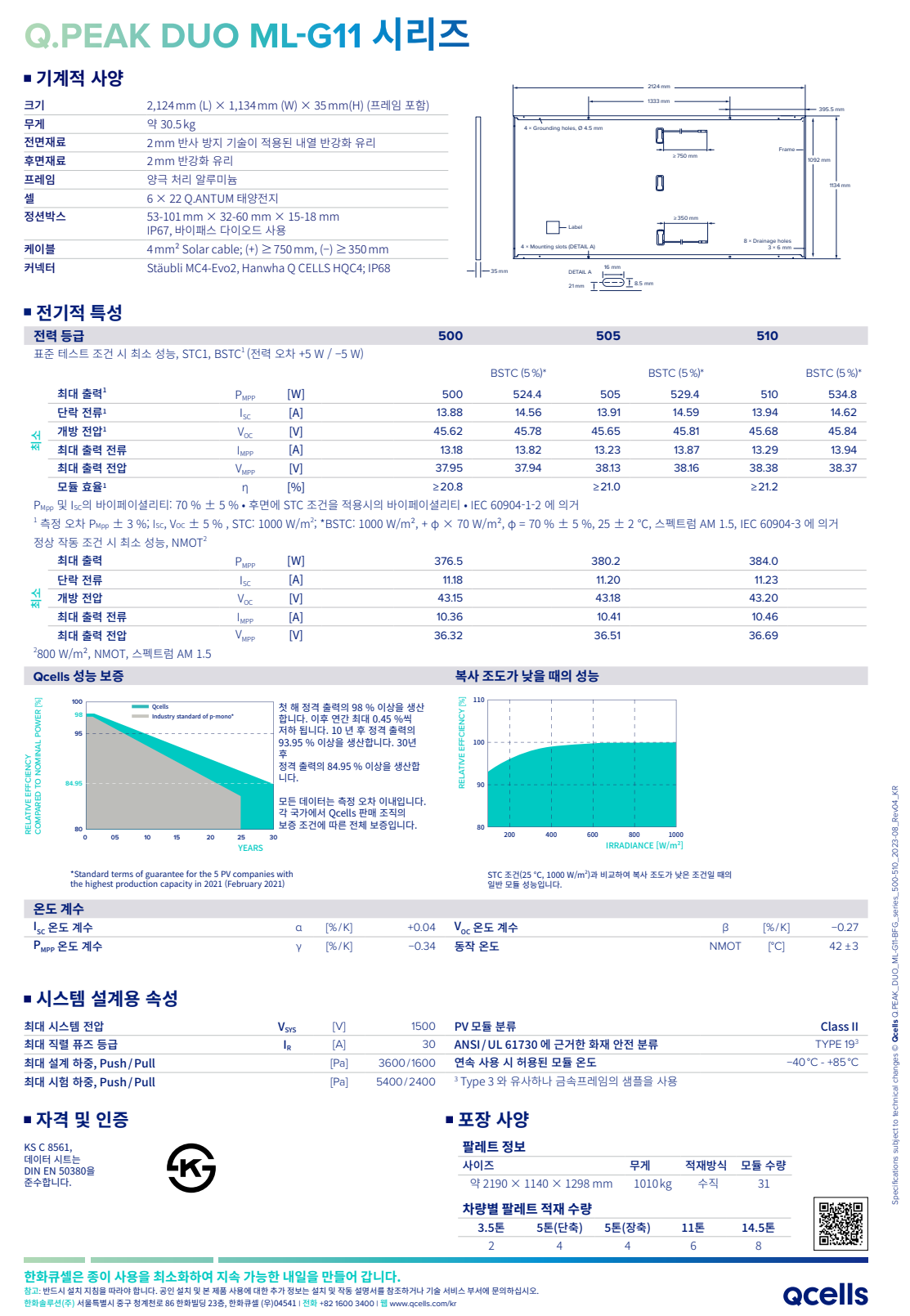

Q.PEAK DUO ML‑G11 시리즈 – 기계적 사양

항목	사양
크기	2,124 mm (L) × 1,134 mm (W) × 35 mm (H) (프레임 포함)
무게	약 30.5 kg
전면재료	2 mm 반사 방지 기술이 적용된 내열 반강화 유리
후면재료	2 mm 반강화 유리
셀 구성	6 × 22 Q.ANTUM 태양전지 (132 cells)
정션박스	53–101 mm × 32–60 mm × 15–18 mm, IP67, 바이패스 다이오드 사용
케이블	4 mm² Solar cable; (+) ≥ 750 mm, (−) ≥ 350 mm
커넥터	Stäubli MC4‑Evo2, Hanwha Q CELLS HQC4; IP68

전기적 특성 – STC 조건¹

구분	기호	단위	500	505	510
전력 등급 (전력 오차 +5 W / −5 W), 표준 테스트 조건 STC – 셀 온도 25 °C, 1000 W/m², 스펙트럼 AM 1.5
최대 출력	P_mpp	W	500	505	510
단락 전류	I_sc	A	13.88	13.91	13.93
개방 전압	V_oc	V	45.62	45.78	45.84
최대 출력 전류	I_mpp	A	13.18	13.25	13.31
최대 출력 전압	V_mpp	V	37.95	38.13	38.32
모듈 효율	η	%	20.8	21.0	21.2

전기적 특성 – BSTC (5 % 후면 발전 조건)*

구분	기호	단위	500	505	510
BSTC(5 %): 1000 W/m² + φ × 70 W/m², φ = 70 % ± 5 %, 25 ± 2 °C, AM 1.5
최대 출력	P_mpp	W	524.4	529.4	534.8
단락 전류	I_sc	A	14.56	14.59	14.61
개방 전압	V_oc	V	45.62	45.78	45.84
최대 출력 전류	I_mpp	A	14.40	14.47	14.54
최대 출력 전압	V_mpp	V	38.01	38.13	38.37

전기적 특성 – NMOT 조건²

구분	기호	단위	500	505	510
정상 작동 조건 시 최소 성능, NMOT – 800 W/m², NMOT, 스펙트럼 AM 1.5
최대 출력	P_mpp	W	376.5	380.2	384.0
단락 전류	I_sc	A	11.18	11.20	11.23
개방 전압	V_oc	V	43.15	43.16	43.18
최대 출력 전류	I_mpp	A	10.95	11.02	11.09
최대 출력 전압	V_mpp	V	36.22	36.51	36.69

온도 계수

항목	기호	단위	값
I_sc 온도 계수	α	%/K	+0.04
P_mpp 온도 계수	γ	%/K	‑0.34
V_oc 온도 계수	β	%/K	‑0.27
동작 온도 (NMOT)	NMOT	°C	42.3

시스템 설계용 속성

항목	값
최대 시스템 전압 V_SYS	1,500 V
PV 모듈 분류	Class II
최대 직렬 퓨즈 등급 I_R	30 A
ANSI / UL 61730 에 근거한 화재 안전 분류	TYPE 19
최대 설계 하중, Push / Pull	3,600 Pa / 1,600 Pa
최대 시험 하중, Push / Pull	5,400 Pa / 2,400 Pa
연속 사용 시 허용된 모듈 온도	‑40 ~ +85 °C

¹ STC: 1000 W/m², 셀 온도 25 °C, AM 1.5
² NMOT: 800 W/m², NMOT, 스펙트럼 AM 1.5
*BSTC(5 %): 1000 W/m² + φ × 70 W/m², φ = 70 % ± 5 %, 25 ± 2 °C, AM 1.5

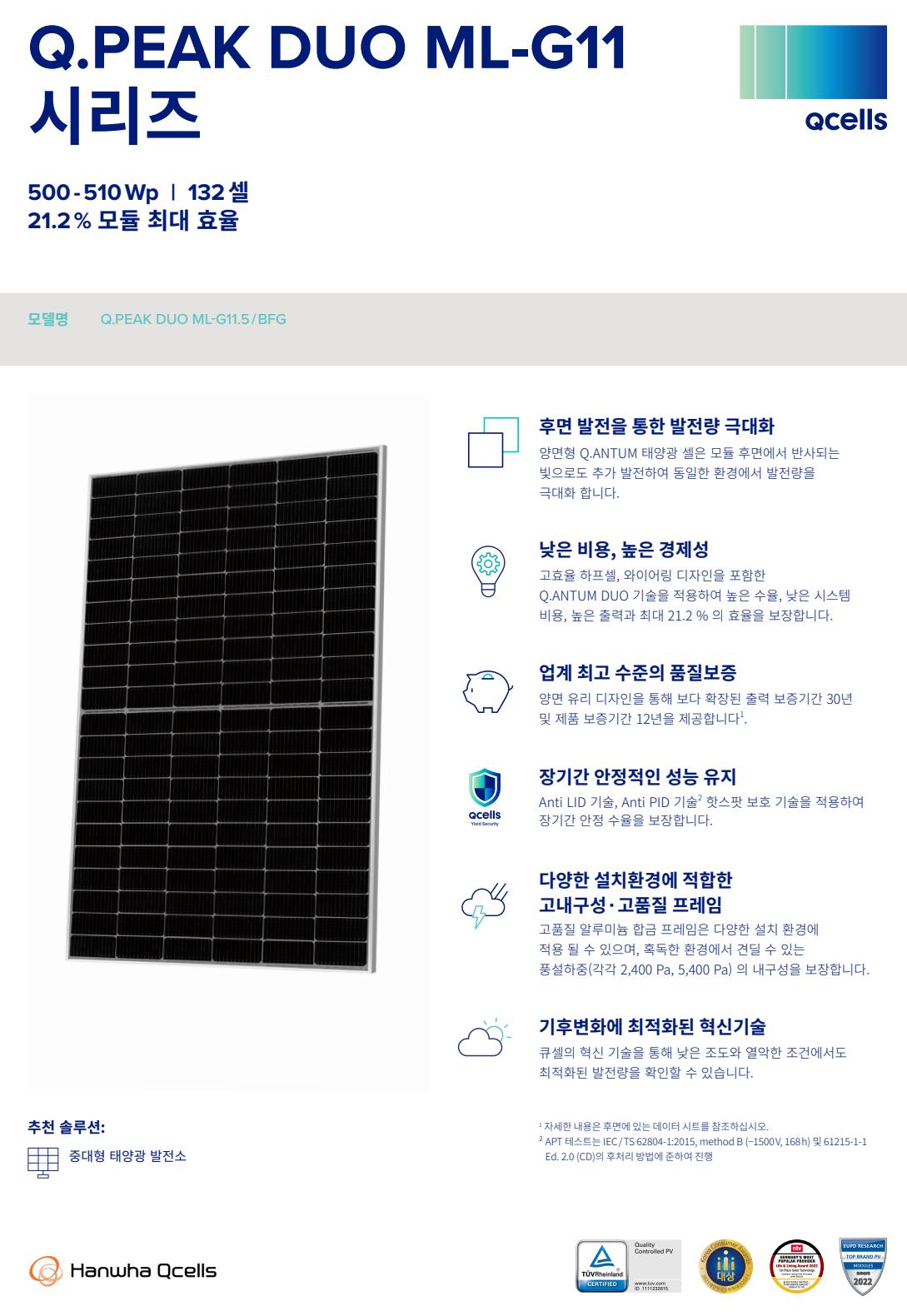

Qcells 태양광 모듈 – Q.PEAK DUO ML‑G11.5 / BFG(500~510W) 제품 특징

• 양면유리(Bifacial Glass) 기반의 양면형 모듈
- 모듈 후면으로 유입되는 반사광까지 활용하여 동일 조건에서 추가 발전을 기대할 수 있는 양면형 설계를 적용했습니다.
- 후면 발전을 통해 발전량을 극대화하는 방향의 제품 컨셉을 제공합니다.

• Q.ANTUM DUO 기술 적용(고효율 하프셀 & 와이어링 디자인)
- 고효율 하프셀과 와이어링 디자인을 포함한 Q.ANTUM DUO 기술을 적용하여 높은 수율을 목표로 합니다.
- 시스템 비용 절감(BoS 최적화)과 출력/효율 향상에 기여하는 방향으로 설계되었습니다.

• 업계 최고 수준의 장기 보증 체계
- 양면 유리 디자인을 통해 출력 보증 30년 및 제품 보증 12년을 제공합니다(자료 표기 기준).
- 장기 운영 관점에서 투자 안정성과 신뢰성을 강화합니다.

• 장기간 안정적인 성능 유지(보호 기술 적용)
- Anti‑LID, Anti‑PID, 핫스팟(Hot‑spot) 보호 기술을 적용하여 장기 운전 시 성능 저하 리스크를 줄이고 안정 수율을 목표로 합니다.

• 다양한 설치환경에 적합한 고내구성 프레임
- 고품질 알루미늄 합금 프레임을 적용하여 다양한 설치 환경에 대응할 수 있도록 설계되었습니다.
- 혹독한 환경에서의 풍·설 하중 조건을 고려한 내구 설계를 강조합니다.

• 기후 변화 및 저조도 환경에서도 최적화된 발전 성능 지향
- 큐셀의 혁신 기술을 통해 낮은 조도와 열악한 조건에서도 발전량 최적화를 목표로 한 제품 컨셉을 제공합니다.

• 추천 적용처: 중·대형 태양광 발전소
- 자료에서 중대형 태양광 발전소 적용을 추천 솔루션으로 제시합니다.
