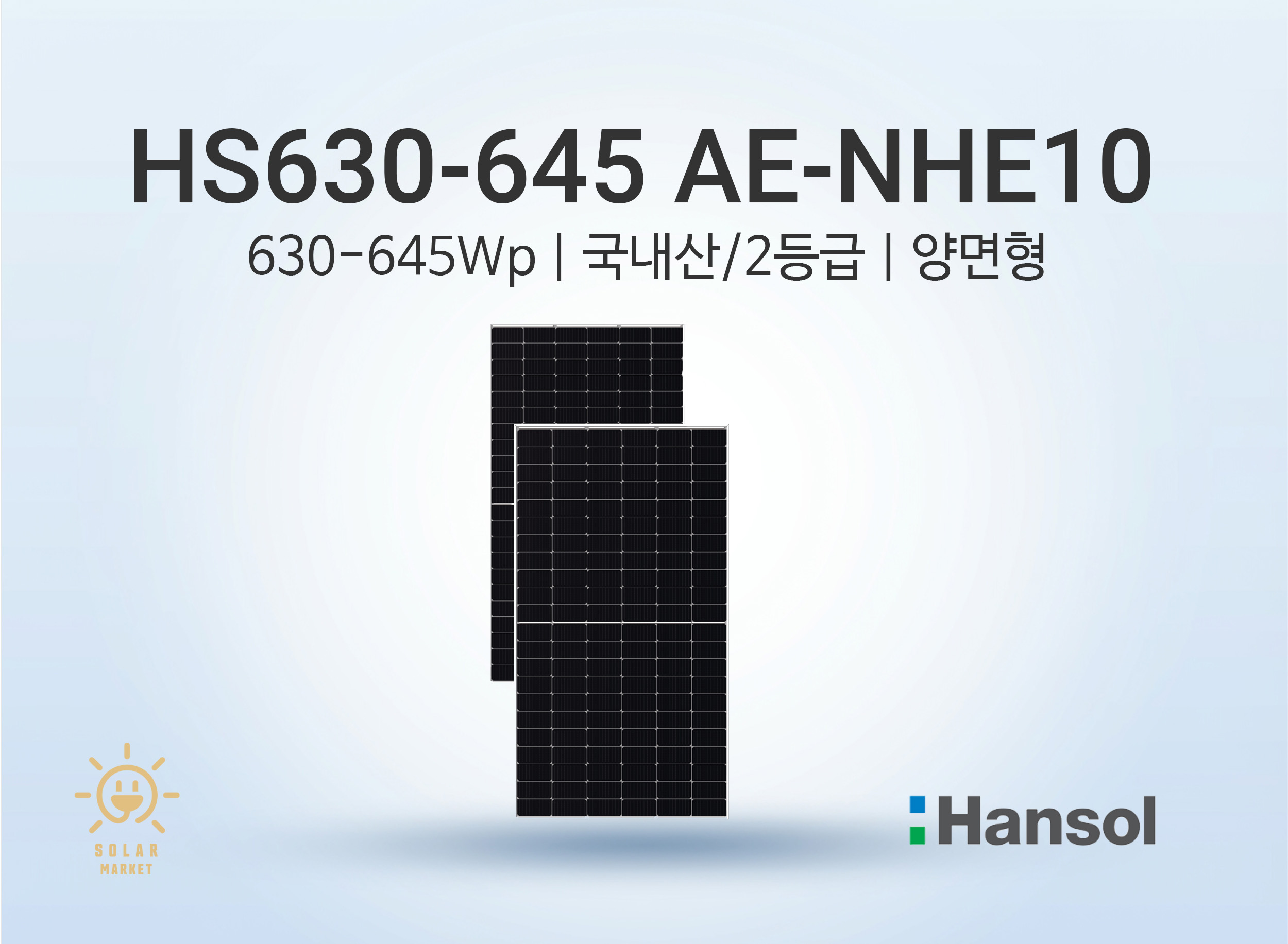

[630~645Wp][2등급]HSxxxAE-NHE10

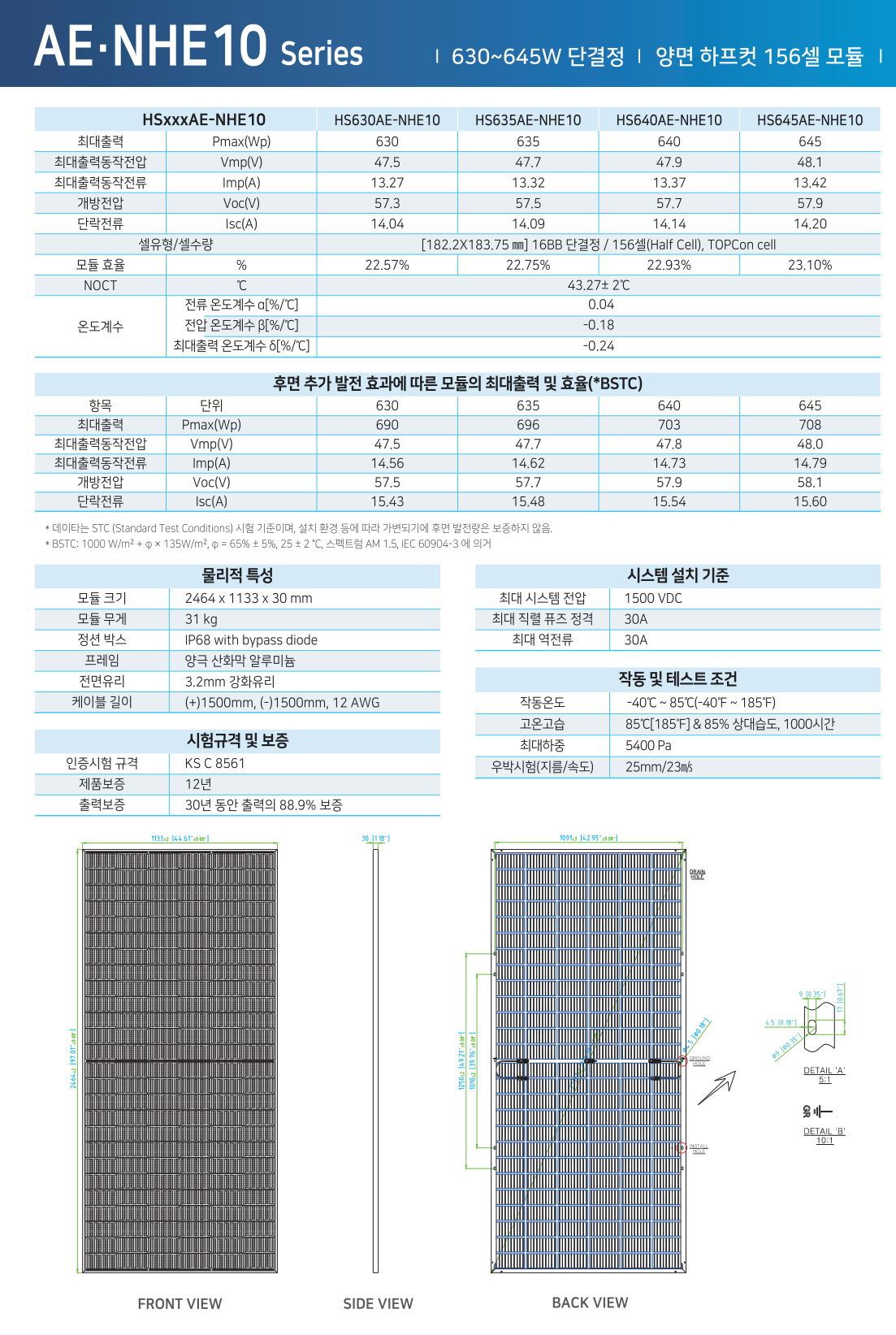

HSxxxAE‑NHE10 전기적 특성 – STC¹

항목	기호	단위	HS630AE‑NHE10	HS635AE‑NHE10	HS640AE‑NHE10	HS645AE‑NHE10
표준 테스트 조건 시 최소 성능, STC (전력 오차 +5 W / −0 W)
최대출력	P_max (Wp)	W	630	635	640	645
최대출력동작전압	V_mpp	V	47.5	47.7	47.9	48.1
최대출력동작전류	I_mpp	A	13.27	13.35	13.37	13.42
개방전압	V_oc	V	57.3	57.6	57.9	58.2
단락전류	I_sc	A	14.04	14.09	14.14	14.20
모듈 효율	η	%	22.57	22.75	22.93	23.10
셀 유형 / 셀 수량	–	–	(182.2 × 183.75 mm) 168B 단결정 / 156셀 (N‑type TOPCon, Half‑Cell)
NOCT	–	℃	43.27 ± 2℃
전류 온도계수 (α_Isc)	α	%/℃	+0.04
전압 온도계수 (β_Voc)	β	%/℃	−0.18
최대출력 온도계수 (δ_Pmax)	δ	%/℃	−0.24

후면 추가 발전 효과에 따른 모듈의 최대출력 및 효율 (*BSTC)

항목	단위	630	635	640	645
*BSTC: 1000 W/m² + φ × 135 W/m², φ = 80 %, 25 ± 2 °C, 스펙트럼 AM 1.5 기준
최대출력 P_max	W	690	695	703	708
최대출력동작전압 V_mpp	V	47.5	47.7	47.9	48.1
최대출력동작전류 I_mpp	A	14.53	14.57	14.73	14.79
개방전압 V_oc	V	57.5	57.7	57.9	58.1

물리적 특성

항목	사양
모듈 규격	2464 mm × 1133 mm × 30 mm
모듈 중량	약 32.8 kg
정션박스	IP68, 바이패스 다이오드 사용
전면 / 후면 유리	3.2 mm 강화유리 (전/후면)
케이블 길이	(+) 1500 mm, (−) 1500 mm, 12 AWG
시험규격 및 보증	KS C 8561, 제품보증 12년, 출력보증 30년(출력 88.9 % 보증)

시스템 설치 기준

항목	값
최대 시스템 전압	1500 VDC
최대 직렬 퓨즈 등급	30 A
작동 온도 범위	−40 °C ~ +85 °C
고온·고습 시험	85 °C / 85 % RH, 1000 시간
최대하중 (설하 / 풍하)	5400 Pa / 2400 Pa
우박 시험 (직경 / 속도)	25 mm / 23 m·s^‑1

¹ STC: 1000 W/m², 모듈 온도 25 °C, AM 1.5
*BSTC: 1000 W/m² + φ × 135 W/m², φ = 80 %, 25 ± 2 °C, 스펙트럼 AM 1.5
※ 해상도 한계로 일부 값은 추정치일 수 있으므로, 최종 설계·인허가 시에는 한솔테크닉스 공식 성적서를 반드시 확인하십시오.

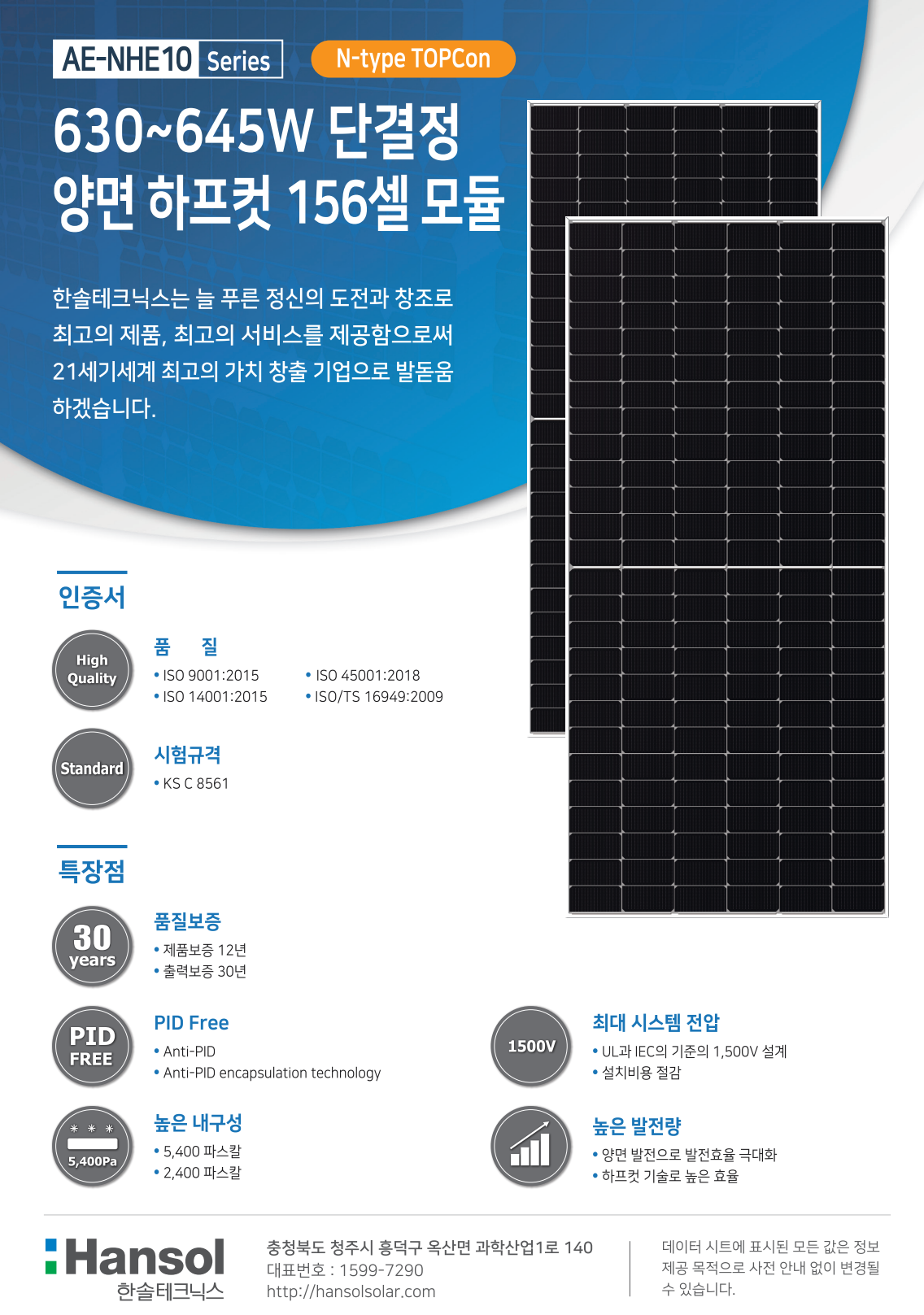

한솔테크닉스 태양광 모듈 – AE‑NHE10 Series(N‑type TOPCon) 제품 특징(상세)

• N‑type TOPCon 단결정 양면(Bifacial) 하프컷 156셀 모듈(630~645W 라인업)
- AE‑NHE10 시리즈는 N‑type TOPCon 셀 기반의 단결정 모듈로, 양면 발전형 구조와 하프컷(156셀) 설계를 적용한 고출력 라인업입니다.
- 동일 면적 대비 발전량(에너지 밀도)을 높이는 방향의 제품 컨셉으로, 발전소/산업용 프로젝트에 적합합니다.

• 양면 발전으로 발전량 극대화(후면 기여도 고려 설계)
- 전면 발전뿐 아니라 후면으로 유입되는 반사광(알베도)을 활용하여 추가 발전을 기대할 수 있습니다.
- 데이터시트에 “후면 추가 발전 효과를 반영한(BSTC) 성능” 항목이 별도로 제시되어, 양면 발전을 고려한 설계/예측에 유리합니다.
- 밝은 지면(콘크리트/자갈/방수시트 등), 적절한 이격, 주변 음영 최소화 조건에서 효과가 커질 수 있습니다.

• PID Free(anti‑PID) 적용으로 장기 신뢰성 강화
- 자료에 PID FREE로 표기되며, Anti‑PID 및 Anti‑PID encapsulation technology 적용으로 PID(전위 유도 성능 저하) 리스크를 낮추도록 설계되었습니다.
- 고전압 시스템/고습 환경 등 PID 영향이 커질 수 있는 조건에서 중요한 신뢰성 포인트입니다.

• 1500V 시스템 대응으로 설계 유연성 및 BOS 최적화
- 최대 시스템 전압 1500VDC 설계로 스트링 구성의 선택 폭을 넓혀, 현장 조건에 따라 케이블/집전/인버터 구성(BOS) 최적화에 도움이 될 수 있습니다.
- 동일 용량 구축 시 시공 효율 및 비용 측면의 이점을 기대할 수 있습니다.

• 고내구 설계(풍·설 하중 대응)로 옥외 적용 적합
- 풍하중/설하중 내구성을 강조하며, 강풍·적설 등 옥외 환경에서 장기 운전에 적합한 구조 설계를 적용했습니다.
- 발전소/산업용 설치 환경에서 요구되는 구조 안정성 확보에 유리합니다.

• 방수/보호 구성품 적용으로 안정 운전 지원
- 정션박스 IP68 및 bypass diode 적용으로, 옥외 환경에서의 보호 성능과 이상 조건(부분 음영 등) 대응을 지원합니다.
- 바이패스 다이오드는 부분 음영 시 과열 위험을 줄이고 출력 저하 영향을 완화하는 데 도움을 줍니다.

• 품질/인증 체계 및 시험 규격 기반
- 품질/환경/안전보건 관리 체계(예: ISO 9001, ISO 14001, ISO 45001 등) 및 시험 규격(KS C 8561) 기반으로 제품 신뢰성을 강조합니다.

• 보증 체계 제공(장기 운전 관점의 안정성)
- 자료에 제품보증 12년, 출력보증 30년이 명시되어 장기 운영 관점의 투자 안정성을 지원합니다.

회사 소개 – 한솔테크닉스 태양광 모듈

• 전기·전자 제조 기반의 에너지 솔루션 전문기업
- 한솔테크닉스는 한솔그룹 계열사로 TV 및 생활가전, 무선충전, 태양광, LED 소재 및 휴대폰 조립(EMS) 등 전기·전자 분야에서 축적한 제조 역량을 바탕으로 에너지 솔루션 사업을 전개하고 있습니다.
- 전자 제조 분야의 공정·품질 관리 노하우를 태양광 제품 생산에 적용하여, 장기 운전이 전제되는 태양광 설비에 필요한 신뢰성 확보를 지향합니다.

• 태양광 사업 전개 및 생산 역량
- 한솔테크닉스는 2010년 태양광 사업을 시작했으며, 현재 오창공장에서 연간 600MW 규모의 태양광 모듈을 생산하고 있습니다.
- 오랜 제조 경험을 기반으로 철저한 관리 규정에 따라 제품을 생산하여, 공급 안정성과 일관된 품질을 확보하는 데 집중합니다.

• 장기 운전을 고려한 ‘철저한 품질’ 중심 운영
- 태양광 발전소는 일반적으로 20년 이상 운전되는 설비이므로, 모듈의 수명과 발전 신뢰성은 사업 성과를 좌우하는 핵심 요소입니다.
- 한솔테크닉스는 고객 만족 극대화를 목표로 다수의 품질 관리 기준을 운영하며, 품질 경쟁력 확보를 위해 지속적으로 개선 활동을 수행합니다.

• 국제 기준 기반의 내구성 시험 체계
- 태양광 모듈은 바람, 눈, 염분, 온도, 습도 등 다양한 환경 스트레스에 노출되므로 내구성 검증이 중요합니다.
- 한솔테크닉스는 국제 기준을 기반으로 PID, 암모니아, 염수분무, Damp Heat, Thermal Cycling 등 주요 내구성 항목을 시험하여 안정성을 확인합니다.

• 적용 분야별 제품 및 솔루션 포트폴리오
- 한솔테크닉스는 주택용/발전용/수상용 등 다양한 설치 환경에 적용 가능한 태양광 모듈을 공급합니다.
- 또한 목적에 맞춘 특화 솔루션을 제공합니다.
· BIPV(Building Integrated PV): 건축 외장재 적용을 고려해 설치 편의성을 높인 구조/프레임 설계를 적용한 모듈
· Media PV(사이니지 태양광): 태양광 모듈과 디지털 사이니지를 융합하여 탄소절감과 공간 가치 향상을 동시에 고려한 솔루션
