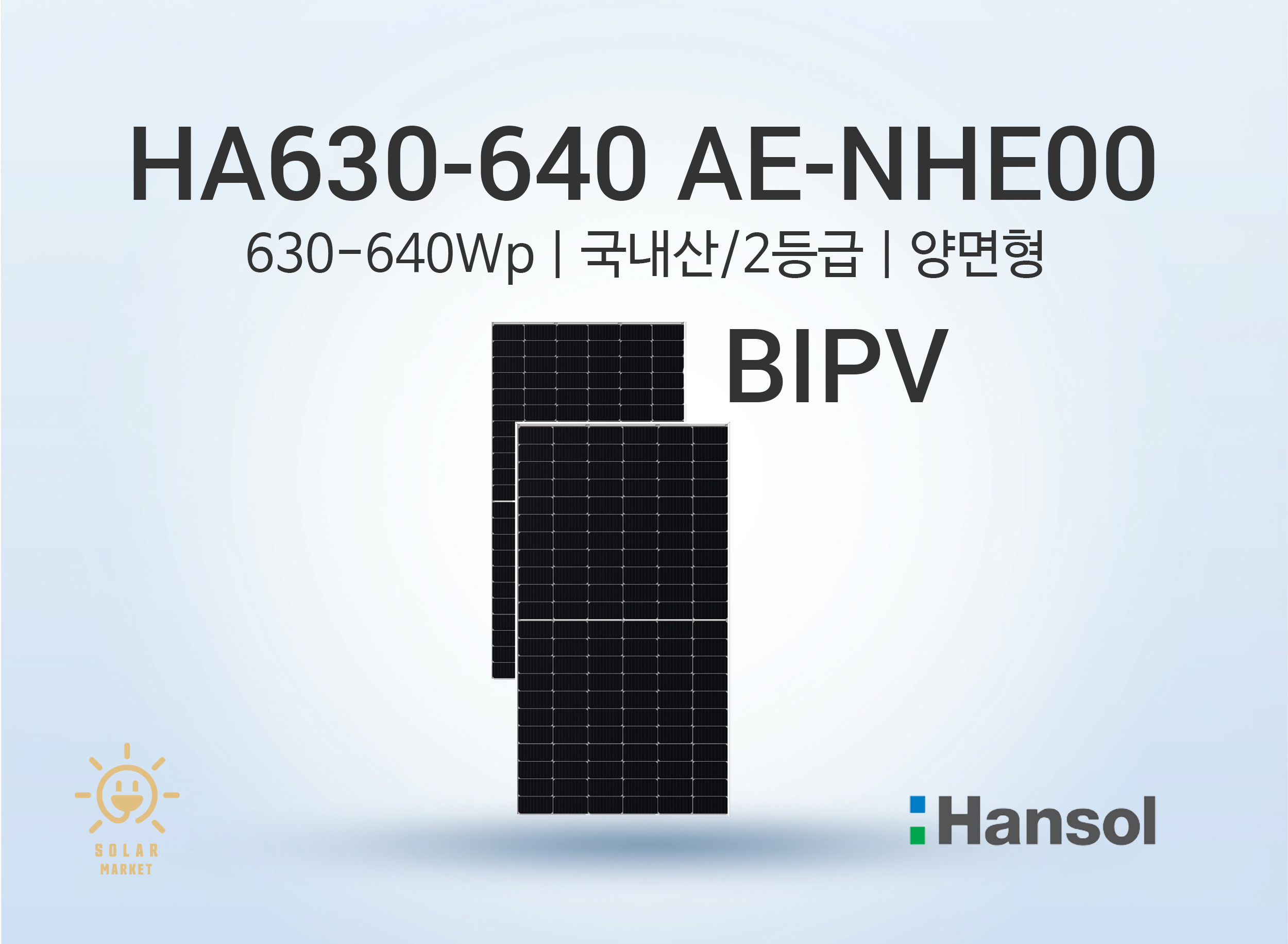

[630-640Wp][2등급] (BIPV) HDxxxAE-NHE00

[630-640Wp][2등급] (BIPV) HDxxxAE-NHE00

자료 다운로드

01_[국내산_2등급]_630-640WBIPV_HDxxxAE-NHE00.zip

한솔테크닉스 태양전지

한솔테크닉스 태양전지

[630-640Wp][2등급] (BIPV) HDxxxAE-NHE00

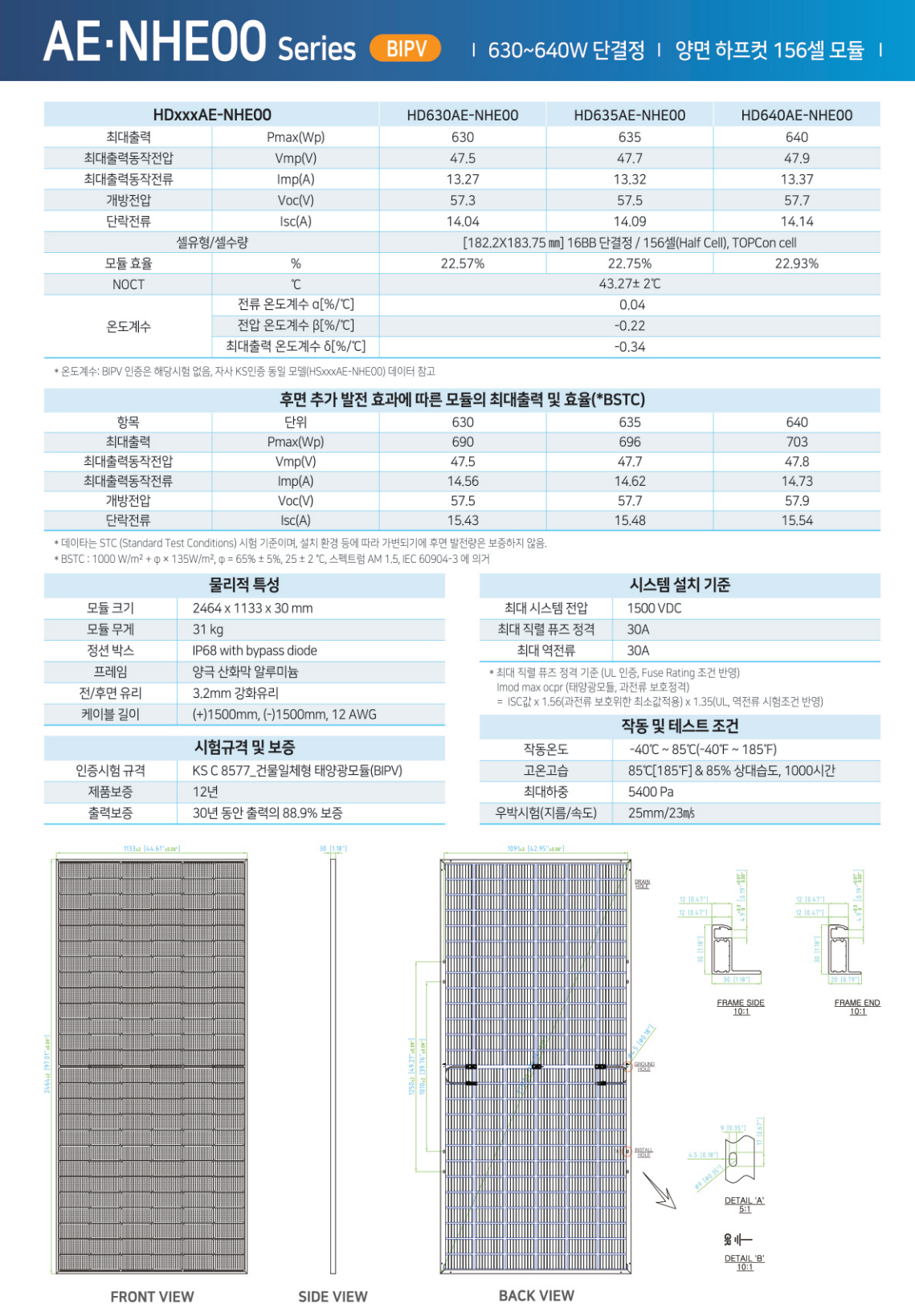

HDxxxAE‑NHE00 전기적 특성 – STC¹

항목	기호	단위	HD630AE‑NHE00	HD635AE‑NHE00	HD640AE‑NHE00
표준 테스트 조건 시 최소 성능, STC (전력 오차 +5 W / −0 W)
최대출력	P_max (Wp)	W	630	635	640
최대출력동작전압	V_mpp	V	47.5	47.7	47.9
최대출력동작전류	I_mpp	A	13.27	13.32	13.37
개방전압	V_oc	V	57.3	57.6	57.9
단락전류	I_sc	A	14.04	14.09	14.14
모듈 효율	η	%	22.57	22.75	22.93
셀유형/셀수량	–	–	[182.2 × 183.75 mm] 168B 단결정 / 156셀(Half Cell), TOPCon cell
NOCT	–	℃	43.27 ℃ (typ.)
전류 온도계수	α_Isc	%/℃	+0.04
전압 온도계수	β_Voc	%/℃	−0.22
최대출력 온도계수	γ_Pmax	%/℃	−0.34

후면 추가 발전 효과에 따른 모듈의 최대출력 및 효율 (*BSTC)

항목	단위	630	635	640
*BSTC: 1000 W/m² + φ × 135 W/m², φ = 80 %, 25 ± 2 °C, 스펙트럼 AM 1.5 기준
최대출력 P_max	W	690	695	703
최대출력동작전압 V_mpp	V	47.5	47.7	47.9
최대출력동작전류 I_mpp	A	14.53	14.57	14.73
개방전압 V_oc	V	57.5	57.7	57.9
단락전류 I_sc	A	15.3	15.4	15.5

물리적 특성

항목	사양
모듈 규격	2464 mm × 1133 mm × 30 mm
모듈 중량	31 kg
프레임	양극 산화막 알루미늄
전/후면 유리	3.2 mm 강화유리
케이블 길이	(+) 1500 mm, (−) 1500 mm, 12 AWG
시험규격 및 보증	KS C 8577, 건물일체형 태양광모듈(BIPV) 제품보증 12년, 30년 동안 출력의 88.9 % 보증

시스템 설치 기준

항목	값
최대 시스템 전압	1500 VDC
최대 직렬 퓨즈 정격	30 A
작동 온도	−40 °C ~ +85 °C (−40 °F ~ +185 °F)
고온·고습 시험 조건	85 °C (185 °F) & 85 % 상대습도, 1000시간
최대하중	5400 Pa
우박 시험 (직경 / 속도)	25 mm / 23 m·s^‑1

¹ STC: 1000 W/m², 모듈 온도 25 °C, AM 1.5
*BSTC: 1000 W/m² + φ × 135 W/m², φ = 80 %, 25 ± 2 °C, 스펙트럼 AM 1.5
※ 이미지 판독 한계로 일부 수치는 근사값일 수 있습니다. 최종 설계·인허가에는 한솔테크닉스 공식 성적서를 확인해 주세요.

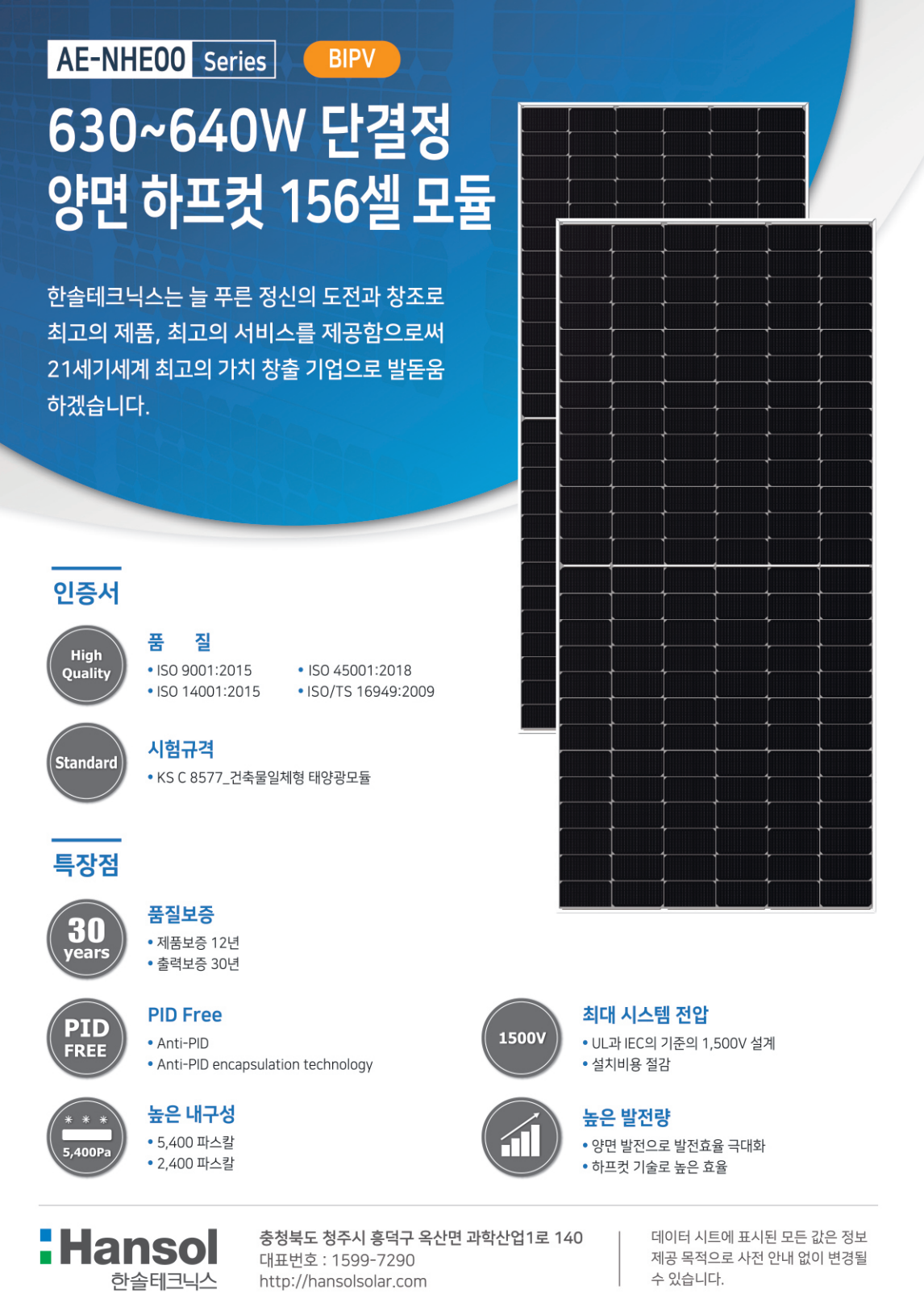

한솔테크닉스 태양광 모듈 – AE‑NHE00 Series(BIPV) 제품 특징(상세)

• BIPV 적용을 고려한 단결정 양면(Bifacial) 하프컷 156셀 모듈(630~640W 라인업)
- AE‑NHE00 시리즈는 BIPV 적용을 표방하는 단결정 모듈로, 양면 발전형 구조와 하프컷 156셀 설계를 적용한 고출력 라인업입니다.
- 건축물 외장/설치 환경에서 요구되는 미관·내구·안전성 요소를 고려하면서 발전 성능을 확보하는 방향의 제품 컨셉을 제공합니다.

• 양면 발전으로 발전량 극대화(후면 기여도 반영 가능)
- 전면 발전뿐 아니라 후면으로 유입되는 반사광(알베도)을 활용해 추가 발전을 기대할 수 있습니다.
- 데이터시트에 “후면 추가 발전 효과를 반영한(*BSTC) 성능”이 별도 제시되어, 양면 운용을 고려한 설계/발전량 예측에 유리합니다.
- 밝은 마감재(콘크리트/자갈/방수시트 등), 적절한 이격, 주변 음영 최소화 조건에서 효과가 커질 수 있습니다.

• PID Free(anti‑PID) 설계 적용으로 장기 신뢰성 강화
- 자료에 PID FREE로 표기되어 있으며, Anti‑PID 및 Anti‑PID encapsulation technology 적용으로 PID(전위 유도 성능 저하) 리스크를 낮추는 방향의 설계를 제공합니다.
- 고전압 시스템 및 고습 환경 등 장기 운전 조건에서 중요한 신뢰성 포인트입니다.

• 1500V 시스템 대응으로 설계 유연성 및 설치 효율
- 최대 시스템 전압 1500VDC 설계로 스트링 구성의 선택 폭을 넓혀, 현장 조건에 따라 케이블/집전/BOS 최적화에 도움을 줄 수 있습니다.
- 동일 용량 구축 시 시공 효율 및 비용 측면의 이점을 기대할 수 있습니다.

• 고내구 설계(풍·설 하중 대응)로 옥외/BIPV 환경 적합
- 풍하중/설하중 내구성 항목을 강조하며, 강풍·적설 등 외부 환경에서 장기 운전에 적합한 구조 설계를 적용했습니다.
- 외장재/구조물 적용이 가능한 환경에서 구조 안정성 확보에 유리합니다.

• 방수/보호 구성품 적용으로 안정 운전 지원
- 정션박스 IP68 및 bypass diode 적용으로 옥외 환경에서의 보호 성능과 이상 조건(부분 음영 등) 대응을 지원합니다.
- 바이패스 다이오드는 부분 음영 시 과열 위험을 줄이고 출력 저하 영향을 완화하는 데 도움을 줍니다.

• BIPV 시험 규격 및 품질/인증 체계 기반
- 시험규격에 KS C 8577(건축물일체형 태양광모듈, BIPV)이 표기되어 BIPV 적용을 위한 기준 충족을 지향합니다.
- 품질/환경/안전보건 관리 체계(예: ISO 9001, ISO 14001, ISO 45001 등) 기반으로 제품 신뢰성을 강조합니다.

• 보증 체계 제공(장기 운전 관점의 안정성)
- 자료에 제품보증 12년, 출력보증 30년이 명시되어 장기 운영 관점의 투자 안정성을 지원합니다.

• 라인업 구성(동일 플랫폼 내 출력 선택)
- AE‑NHE00 플랫폼 내에서 630~640W급 라인업으로 구성되어, 목표 용량 및 설계 조건에 맞춰 선택 적용이 가능합니다.

회사 소개 – 한솔테크닉스 태양광 모듈

• 전기·전자 제조 기반의 에너지 솔루션 전문기업
- 한솔테크닉스는 한솔그룹 계열사로 TV 및 생활가전, 무선충전, 태양광, LED 소재 및 휴대폰 조립(EMS) 등 전기·전자 분야에서 축적한 제조 역량을 바탕으로 에너지 솔루션 사업을 전개하고 있습니다.
- 전자 제조 분야의 공정·품질 관리 노하우를 태양광 제품 생산에 적용하여, 장기 운전이 전제되는 태양광 설비에 필요한 신뢰성 확보를 지향합니다.

• 태양광 사업 전개 및 생산 역량
- 한솔테크닉스는 2010년 태양광 사업을 시작했으며, 현재 오창공장에서 연간 600MW 규모의 태양광 모듈을 생산하고 있습니다.
- 오랜 제조 경험을 기반으로 철저한 관리 규정에 따라 제품을 생산하여, 공급 안정성과 일관된 품질을 확보하는 데 집중합니다.

• 장기 운전을 고려한 ‘철저한 품질’ 중심 운영
- 태양광 발전소는 일반적으로 20년 이상 운전되는 설비이므로, 모듈의 수명과 발전 신뢰성은 사업 성과를 좌우하는 핵심 요소입니다.
- 한솔테크닉스는 고객 만족 극대화를 목표로 다수의 품질 관리 기준을 운영하며, 품질 경쟁력 확보를 위해 지속적으로 개선 활동을 수행합니다.

• 국제 기준 기반의 내구성 시험 체계
- 태양광 모듈은 바람, 눈, 염분, 온도, 습도 등 다양한 환경 스트레스에 노출되므로 내구성 검증이 중요합니다.
- 한솔테크닉스는 국제 기준을 기반으로 PID, 암모니아, 염수분무, Damp Heat, Thermal Cycling 등 주요 내구성 항목을 시험하여 안정성을 확인합니다.

• 적용 분야별 제품 및 솔루션 포트폴리오
- 한솔테크닉스는 주택용/발전용/수상용 등 다양한 설치 환경에 적용 가능한 태양광 모듈을 공급합니다.
- 또한 목적에 맞춘 특화 솔루션을 제공합니다.
· BIPV(Building Integrated PV): 건축 외장재 적용을 고려해 설치 편의성을 높인 구조/프레임 설계를 적용한 모듈
· Media PV(사이니지 태양광): 태양광 모듈과 디지털 사이니지를 융합하여 탄소절감과 공간 가치 향상을 동시에 고려한 솔루션
