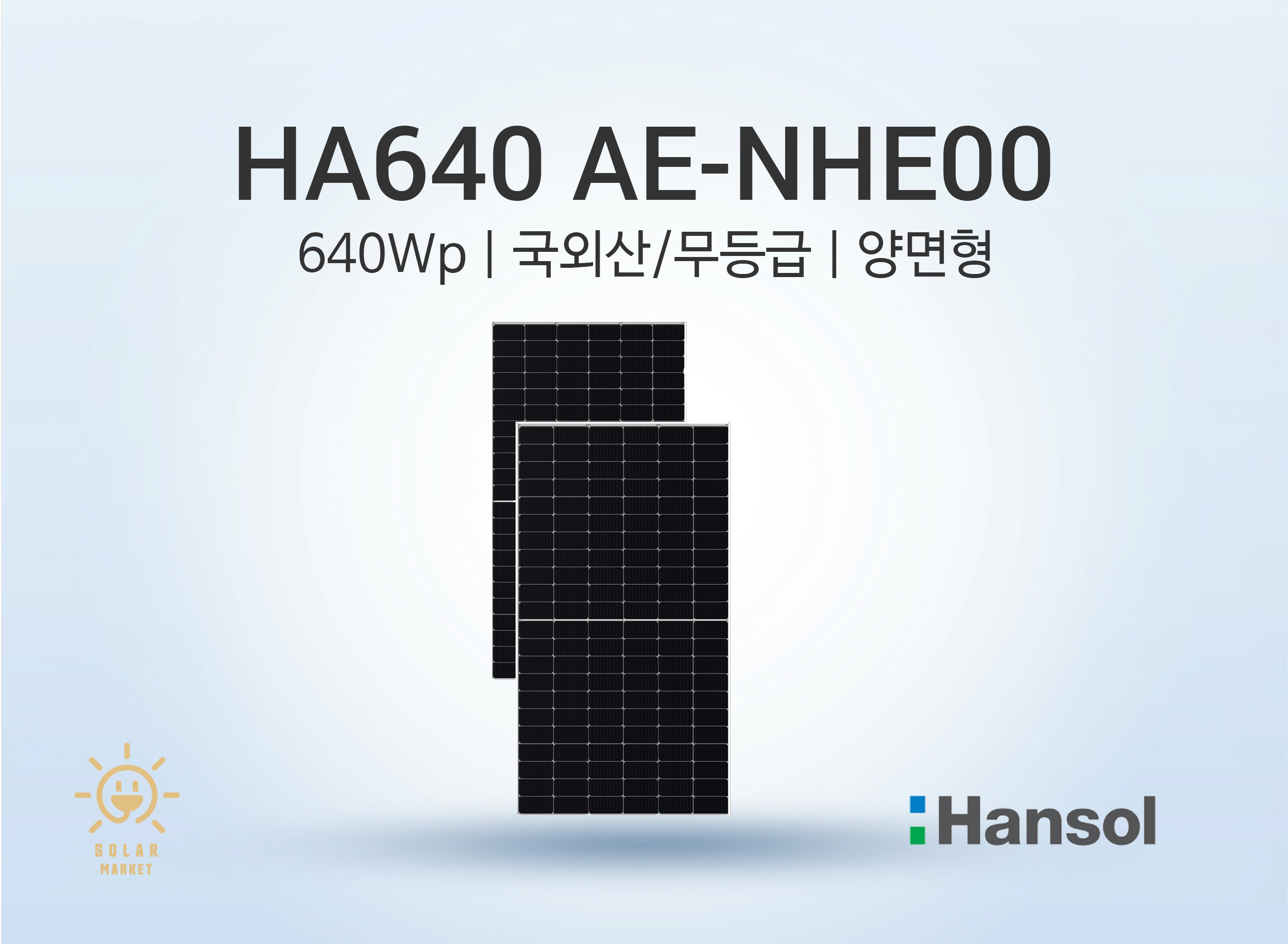

[640Wp][무등급] HAxxxAE-NHE00

HAxxxAE‑NDE00 전기적 특성 – STC¹

항목	기호	단위	HA625AE‑NDE00	HA630AE‑NDE00	HA635AE‑NDE00	HA640AE‑NDE00	HA645AE‑NDE00
표준 테스트 조건(STC) 시 최소 성능 (전력 오차 +5 W / −0 W)
최대출력	P_max (Wp)	W	625	630	635	640	645
최대출력동작전압	V_mpp	V	46.82	47.48	47.86	48.26	48.45
최대출력동작전류	I_mpp	A	13.38	13.29	13.30	13.34	13.45
개방전압	V_oc	V	56.00	56.37	56.71	57.11	57.91
단락전류	I_sc	A	13.98	14.04	14.09	14.14	14.19
모듈 효율	η	%	22.36	22.54	22.72	22.90	23.07
셀유형/셀수량	–	–	[182 × 91 / 91.875 mm] 168B 단결정 / 156셀(Half cell)
NOCT	–	℃	45.07 °C ± 2 °C
전류 온도계수	α_Isc	%/℃	0.030
전압 온도계수	β_Voc	%/℃	−0.17
최대출력 온도계수	γ_Pmax	%/℃	−0.22

후면 추가 발전 효과에 따른 모듈의 최대출력 및 효율 (*BSTC)

항목	단위	625	630	635	640	645
*BSTC: 1000 W/m² + φ × 135 W/m², φ = 80 %, 25 ± 2 °C, 스펙트럼 AM 1.5 기준
최대출력 P_max	W	690	696	703	707	713
최대출력동작전압 V_mpp	V	46.88	47.54	47.92	48.31	48.50
최대출력동작전류 I_mpp	A	14.72	14.64	14.67	14.72	14.89
개방전압 V_oc	V	56.00	56.37	56.71	57.11	57.91
단락전류 I_sc	A	15.48	15.55	15.60	15.65	15.71
모듈 효율	%	24.68	24.90	25.11	25.29	25.51

물리적 특성

항목	사양
모듈 크기	2465 × 1134 × 30 mm
모듈 중량	31 kg
프레임	양극 산화막 알루미늄
전/후면 유리	2.0 mm 강화유리 / 2.0 mm 강화유리
케이블 길이	(+) 1400 mm, (−) 1400 mm, 12 AWG
시험규격 및 보증	KS C 8561 제품보증 12년 출력보증 30년 동안 출력의 87.4 % 보증

시스템 설치 기준

항목	값
최대 시스템 전압	1500 VDC
최대 직렬 퓨즈 정격	30 A
최대 역류	30 A

작동 및 테스트 조건

항목	값
작동온도	−40 °C ~ +85 °C (−40 °F ~ +185 °F)
고온습도	85 °C (185 °F) & 85 % 상대습도, 1000 시간
최대하중	5400 Pa
우박시험 (직경/속도)	25 mm / 23 m·s^‑1

¹ STC: 1000 W/m², 모듈 온도 25 °C, AM 1.5
*BSTC: 1000 W/m² + φ × 135 W/m², φ = 80 %, 25 ± 2 °C, 스펙트럼 AM 1.5
※ 이미지 판독 한계로 일부 수치는 근사값일 수 있습니다. 최종 설계·인허가에는 공식 성적서를 확인해 주세요.

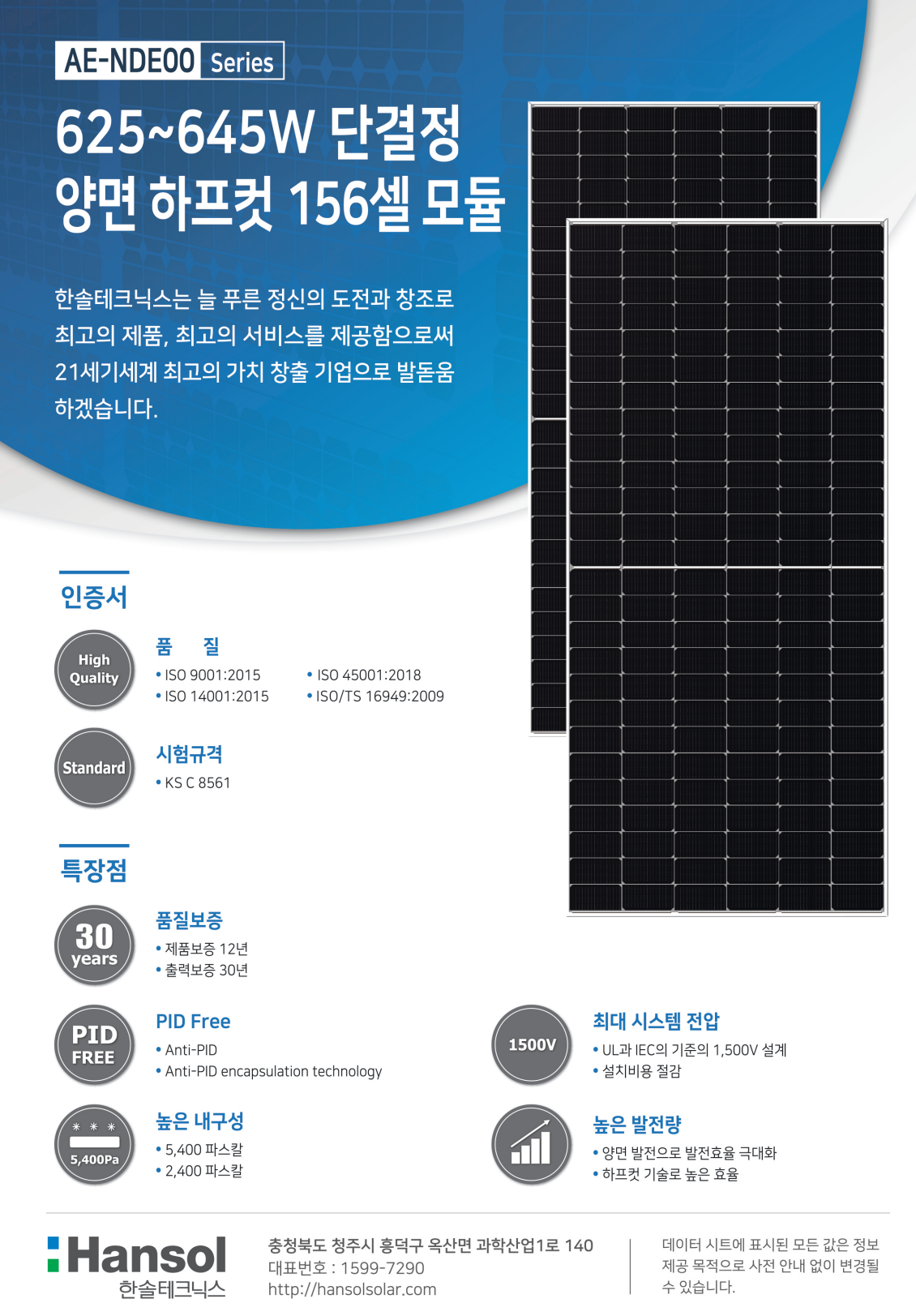

한솔테크닉스 태양광 모듈 – AE‑NDE00 Series 제품 설명

• 제품 개요: 625~645W 단결정 양면(Bifacial) 하프컷 156셀 모듈
- AE‑NDE00 시리즈는 625~645W 고출력 라인업으로 구성된 단결정 태양광 모듈입니다.
- 양면 발전형(Bifacial) 구조와 하프컷(156셀) 설계를 통해 발전 효율과 운전 안정성을 함께 고려한 제품 컨셉을 제공합니다.

• 양면 발전 설계: 후면 추가 발전 효과로 수익성 향상 기대
- 전면 수광뿐 아니라 후면으로 유입되는 반사광(알베도)을 활용하여 추가 발전을 기대할 수 있습니다.
- 밝은 지면(콘크리트/자갈/도장면)과 적절한 이격, 주변 음영 최소화 조건에서 양면 발전 효과가 커질 수 있습니다.

• 1500V 시스템 대응: 설계 유연성 및 BOS 최적화
- 최대 시스템 전압 1500VDC 기준으로 설계되어, 스트링 구성의 선택 폭을 넓히고 배선/집전 등 BOS 비용 최적화에 도움을 줄 수 있습니다.
- 대형 또는 고출력 프로젝트에서 시공 효율 개선에 유리한 구성입니다.

• PID Free 설계: 장기 신뢰성 강화
- 자료에 PID FREE로 표기되어 있으며, Anti‑PID 및 Anti‑PID encapsulation technology 적용으로 PID(전위 유도 성능 저하) 리스크를 줄이는 방향의 설계를 제공합니다.
- 고전압·고습 환경 등 장기 운전 조건에서 중요한 신뢰성 포인트입니다.

• 높은 내구성: 풍·설 하중 대응 구조
- 옥외 설치 환경을 고려해 풍하중/설하중 내구성을 강조한 설계를 적용했습니다.
- 발전소·산업용 등 장기 운전이 필요한 현장에서 구조적 안정성 확보에 유리합니다.

• 보호 구성: IP68 정션박스 + 바이패스 다이오드 적용
- IP68 등급 정션박스와 bypass diode 적용으로 옥외 환경에서의 보호 성능을 강화했습니다.
- 부분 음영 등 이상 조건에서 핫스팟 위험을 줄이고 출력 손실 영향을 완화하는 데 도움을 줄 수 있습니다.

• 인증·품질 체계: 시험 규격 및 ISO 기반 운영
- 시험규격: KS C 8561
- 품질/환경/안전보건: ISO 9001:2015, ISO 14001:2015, ISO 45001:2018, ISO/TS 16949:2009 표기 기준으로 관리 체계를 강조합니다.

• 보증: 장기 운전 관점의 안정성 지원
- 자료 표기 기준 제품보증 12년, 출력보증 30년을 제공하여 장기 운영 관점의 투자 안정성을 지원합니다.

회사 소개 – 한솔테크닉스 태양광 모듈

• 전기·전자 제조 기반의 에너지 솔루션 전문기업
- 한솔테크닉스는 한솔그룹 계열사로 TV 및 생활가전, 무선충전, 태양광, LED 소재 및 휴대폰 조립(EMS) 등 전기·전자 분야에서 축적한 제조 역량을 바탕으로 에너지 솔루션 사업을 전개하고 있습니다.
- 전자 제조 분야의 공정·품질 관리 노하우를 태양광 제품 생산에 적용하여, 장기 운전이 전제되는 태양광 설비에 필요한 신뢰성 확보를 지향합니다.

• 태양광 사업 전개 및 생산 역량
- 한솔테크닉스는 2010년 태양광 사업을 시작했으며, 현재 오창공장에서 연간 600MW 규모의 태양광 모듈을 생산하고 있습니다.
- 오랜 제조 경험을 기반으로 철저한 관리 규정에 따라 제품을 생산하여, 공급 안정성과 일관된 품질을 확보하는 데 집중합니다.

• 장기 운전을 고려한 ‘철저한 품질’ 중심 운영
- 태양광 발전소는 일반적으로 20년 이상 운전되는 설비이므로, 모듈의 수명과 발전 신뢰성은 사업 성과를 좌우하는 핵심 요소입니다.
- 한솔테크닉스는 고객 만족 극대화를 목표로 다수의 품질 관리 기준을 운영하며, 품질 경쟁력 확보를 위해 지속적으로 개선 활동을 수행합니다.

• 국제 기준 기반의 내구성 시험 체계
- 태양광 모듈은 바람, 눈, 염분, 온도, 습도 등 다양한 환경 스트레스에 노출되므로 내구성 검증이 중요합니다.
- 한솔테크닉스는 국제 기준을 기반으로 PID, 암모니아, 염수분무, Damp Heat, Thermal Cycling 등 주요 내구성 항목을 시험하여 안정성을 확인합니다.

• 적용 분야별 제품 및 솔루션 포트폴리오
- 한솔테크닉스는 주택용/발전용/수상용 등 다양한 설치 환경에 적용 가능한 태양광 모듈을 공급합니다.
- 또한 목적에 맞춘 특화 솔루션을 제공합니다.
· BIPV(Building Integrated PV): 건축 외장재 적용을 고려해 설치 편의성을 높인 구조/프레임 설계를 적용한 모듈
· Media PV(사이니지 태양광): 태양광 모듈과 디지털 사이니지를 융합하여 탄소절감과 공간 가치 향상을 동시에 고려한 솔루션
