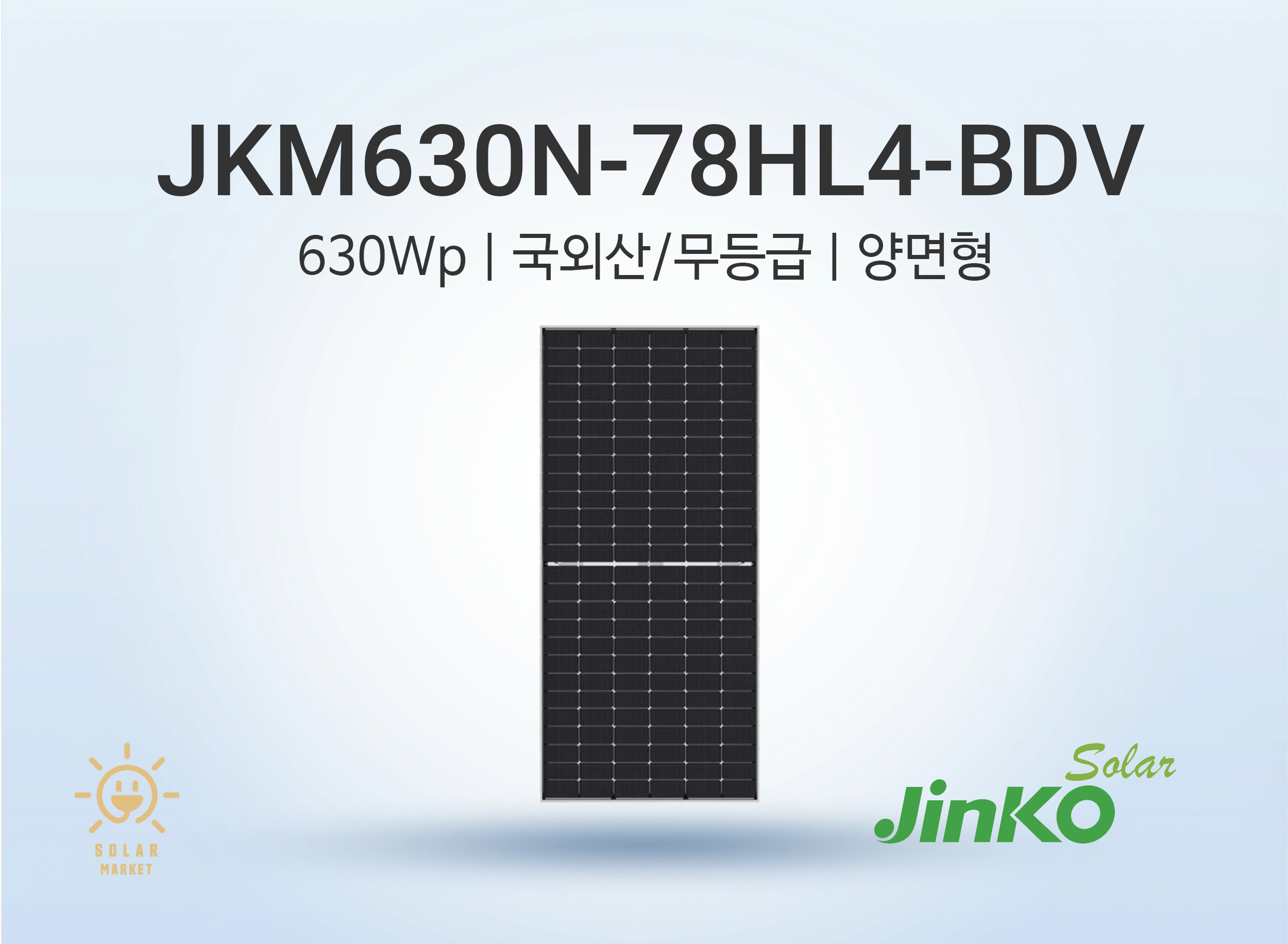

[630Wp] 진코 JKM630N-78HL4-BDV

Jinko Solar – Tiger Neo N-type 78HL4-BDV 610-630W 제품 소개

SOLAR MODULE | N-TYPE | BIFACIAL DUAL GLASS

Jinko Solar

Tiger Neo N-type 78HL4-BDV 610-630W 시리즈

SMBB · HOT 2.0 · N-Type 단결정 양면 발전 듀얼글라스 모듈

630W

최대 출력 (Pmax)

22.54%

최고 모듈 효율

0~+3%

출력 허용 공차

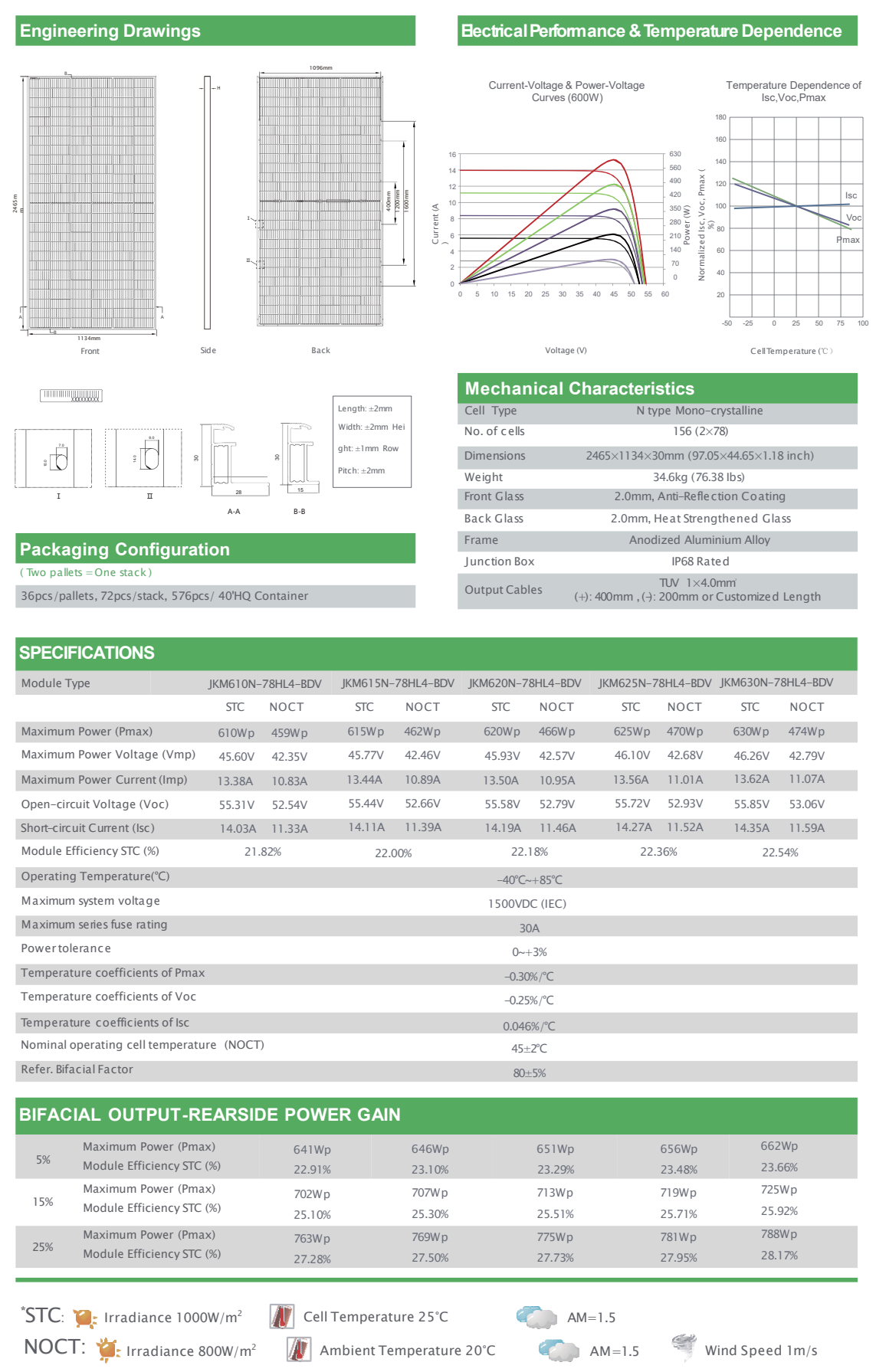

▶ 기술적 사양 | Technical Specifications

■ 전기적 사양 — STC (1000W/m², 25°C, AM1.5) / NOCT (800W/m², 20°C, 풍속 1m/s)

항목	610W		615W		620W		625W		630W
항목	STC	NOCT	STC	NOCT	STC	NOCT	STC	NOCT	STC	NOCT
최대출력 Pmax (W)	610	459	615	462	620	466	625	470	630	474
최대출력전압 Vmp (V)	45.60	42.35	45.77	42.46	45.93	42.57	46.10	42.68	46.26	42.79
최대출력전류 Imp (A)	13.38	10.83	13.44	10.89	13.50	10.95	13.56	11.01	13.62	11.07
개방전압 Voc (V)	55.31	52.54	55.44	52.66	55.58	52.79	55.72	52.93	55.85	53.06
단락전류 Isc (A)	14.03	11.33	14.11	11.39	14.19	11.46	14.27	11.52	14.35	11.59
모듈 효율 (%)	21.82		22.00		22.18		22.36		22.54
출력 허용 공차	0 ~ +3%

■ 양면 발전(Bifacial) 출력 — 후면 이득율별 최대출력 (STC 기준)

후면 이득율	610W	615W	620W	625W	630W	효율 범위
+5% 후면 이득 (Pmax)	641 Wp	646 Wp	651 Wp	656 Wp	662 Wp	22.91 ~ 23.66%
+15% 후면 이득 (Pmax)	702 Wp	707 Wp	713 Wp	719 Wp	725 Wp	25.10 ~ 25.92%
+25% 후면 이득 (Pmax)	763 Wp	769 Wp	775 Wp	781 Wp	788 Wp	27.28 ~ 28.17%
양면율 (Bifacial Factor)	80% ± 5%

■ 온도 계수 및 운용 사양

항목	값
NOCT (공칭 동작 셀 온도)	45°C ± 2°C
Pmax 온도 계수	-0.30 %/°C
Voc 온도 계수	-0.25 %/°C
Isc 온도 계수	+0.046 %/°C
운용 온도 범위	-40°C ~ +85°C
최대 시스템 전압	1500V DC (IEC)
최대 과전류 보호 등급	30A
출력 허용 공차	0 ~ +3%

■ 구조적 사양

항목	사양
모듈 크기 (mm)	2465 × 1134 × 30 mm
무게	34.6 kg
셀 종류	N-Type 단결정
셀 배열	156셀 (2 × 78)
전면 유리	2.0mm AR코팅 강화유리
후면 유리	2.0mm 강화유리
프레임	양극산화 알루미늄 합금
정션박스 (J-Box)	IP 68 등급
케이블	TUV 4.0mm² / (+) 400mm · (-) 200mm (길이 조정 가능)
내풍압 / 적설하중	정압 2400 Pa / 부압 5400 Pa
포장 수량	팔레트당 36매 / 스택당 72매 / 40' HQ 컨테이너당 576매

※ STC : 일사강도 1000W/m², 셀 온도 25°C, AM 1.5 기준 | NOCT : 일사강도 800W/m², 주변온도 20°C, 풍속 1m/s 기준 | 사양은 사전 예고 없이 변경될 수 있습니다. (DS JKM610-630N-78HL4-BDV-F2-EN)

▶ 제품 소개 | Product Overview

Tiger Neo N-type 78HL4-BDV — SMBB · HOT 2.0 기술 적용 N-Type 양면 발전 모듈

Tiger Neo N-type 78HL4-BDV 610-630W는 Jinko Solar의 최신 SMBB(Super Multi Bus Bar) 기술과 HOT 2.0(Hybrid Overlapping Technology)을 결합한 고출력 N-Type 양면 발전 듀얼글라스 단결정 모듈입니다. STC 기준 최대 630W의 정격 출력과 22.54%의 모듈 효율을 달성하며, 후면 발전 이득에 따라 최대 788W까지 출력이 향상됩니다.

기존 P-Type 모듈 대비 5%~25% 높은 IRR(내부 수익률)과 낮은 LCOE를 제공하며, 강화된 기계적 내하중 설계(정압 2400Pa / 부압 5400Pa)로 강풍·적설 등 혹독한 환경에서도 구조 안전성을 확보합니다. 12년 제품 보증과 30년 선형 출력 보증, 연간 0.40% 이내의 출력 감소 보증으로 장기 투자 수익성을 극대화합니다.

JKM630N-78HL4-BDV 핵심 사양 요약 (STC 기준)
정격 출력	630W (단면) / 최대 788W (양면 +25%)	최대출력전압 Vmp	46.26 V
최대출력전류 Imp	13.62 A	개방전압 Voc	55.85 V
단락전류 Isc	14.35 A	모듈 효율	22.54%
NOCT 출력	474W	최대 시스템 전압	1500V DC
제품 보증	12년	출력 보증	30년 선형 보증 (연간 0.40% 이내 감소)

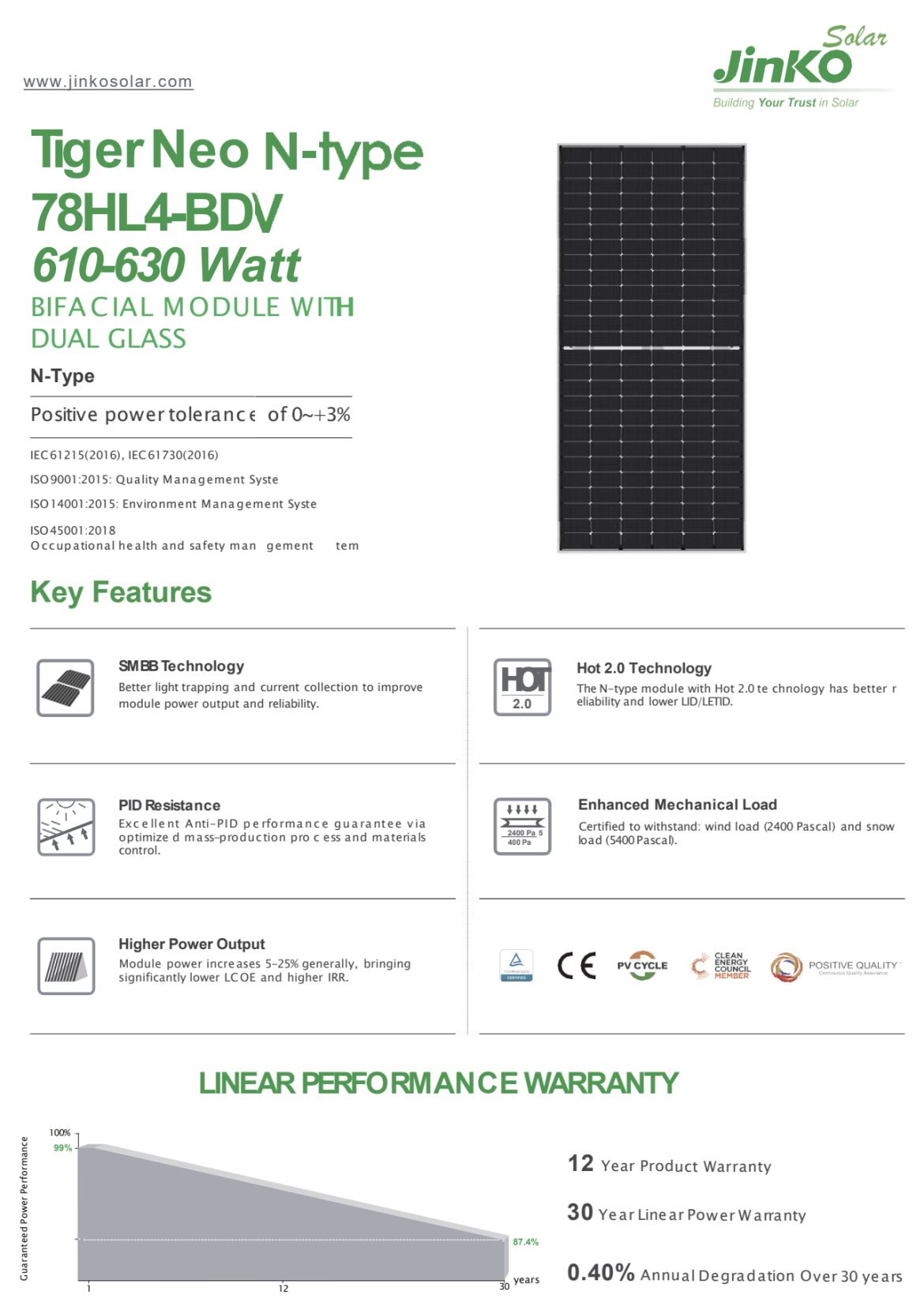

▶ 제품 특징 | Key Features

⚡

SMBB 기술 (Super Multi Bus Bar)

Super Multi Bus Bar 기술로 빛 포집 효율과 전류 수집 능력을 향상시킵니다. 직렬 저항 최소화와 미세 전극 설계로 음영 손실을 줄이고 모듈 출력 및 신뢰성을 극대화합니다.

⚡

HOT 2.0 기술 · 낮은 LID/LeTID

HOT 2.0 기술이 적용된 N-Type 모듈은 우수한 신뢰성과 함께 LID(광열화) 및 LeTID(열 유도 열화)가 현저히 낮습니다. 설치 초기부터 안정적인 출력을 유지하여 장기 발전 성능을 보장합니다.

⚡

양면 발전 · 높은 IRR · 낮은 LCOE

후면 발전 이득에 따라 +5%~+25%의 추가 발전이 가능하며, 기존 P-Type 모듈 대비 모듈 출력이 5%~25% 향상됩니다. 이는 LCOE를 현저히 낮추고 IRR을 높여 발전 사업의 경제성을 극대화합니다.

⚡

PID 내성 · 최적화된 공정 관리

최적화된 양산 공정과 소재 관리를 통해 탁월한 Anti-PID 성능을 보장합니다. N-Type 기판 특성과 결합하여 장기 가동 환경에서도 안정적인 전기적 성능을 유지합니다.

⚡

강화된 기계적 내하중 설계

정압 2400 Pa(적설하중), 부압 5400 Pa(풍하중)의 강화된 기계적 내하중 성능이 인증되었습니다. 태풍, 폭설 등 혹독한 기상 조건의 설치 환경에서도 모듈의 구조적 안전성을 확보합니다.

⚡

낮은 온도 계수 · N-Type 고성능

Pmax 온도 계수 -0.30%/°C로 고온 환경에서도 출력 저하가 최소화됩니다. N-Type 셀 고유의 낮은 광열화 특성과 우수한 저조도 성능이 결합되어 연간 실질 발전량을 극대화합니다.

⚡

30년 선형 출력 보증

12년 제품 보증과 30년 선형 출력 보증을 제공합니다. 연간 출력 감소율 0.40% 이내를 선형으로 보증하여 장기 발전 사업의 안정적인 수익성과 투자 계획의 신뢰도를 높입니다.

♻

친환경 · 국제 인증 완비

IEC61215(2016), IEC61730(2016) 제품 안전 인증을 완비하였습니다. ISO 9001 품질경영, ISO 14001 환경경영, ISO 45001 안전보건경영 시스템 인증을 모두 취득하여 글로벌 표준 품질 요건을 충족합니다.

▶ 인증 현황 | Certifications

✅ 제품 안전 인증

인증 규격	내용
IEC 61215 (2016)	태양광 모듈 설계 적격성 및 형식 승인
IEC 61730 (2016)	태양광 모듈 안전 적격성

✅ 경영시스템 인증

인증 규격	내용
ISO 9001:2015	품질경영시스템
ISO 14001:2015	환경경영시스템
ISO 45001:2018	안전보건경영시스템

▶ 회사 소개 | About Jinko Solar

세계 최대 태양광 모듈 제조 기업, Jinko Solar

Jinko Solar(징코솔라)는 2006년 중국 상하이에 설립된 세계 최대 태양광 모듈 제조 기업 중 하나로, 뉴욕증권거래소(NYSE)에 상장된 글로벌 기업입니다. 전 세계 160여 개국에 제품을 공급하고 있으며, 누적 출하량 세계 1위를 달성한 태양광 산업의 선도 기업입니다.

Jinko Solar는 N-Type i-TOPCon, SMBB, HOT 2.0 등 업계 선도적인 기술 혁신을 통해 지속적으로 효율 세계 기록을 경신하며, 전 세계 주요 대형 발전 프로젝트에 안정적으로 모듈을 공급하고 있습니다. 글로벌 수준의 품질관리 시스템과 완벽한 AS 네트워크를 통해 최고 수준의 고객 만족을 실현합니다.
