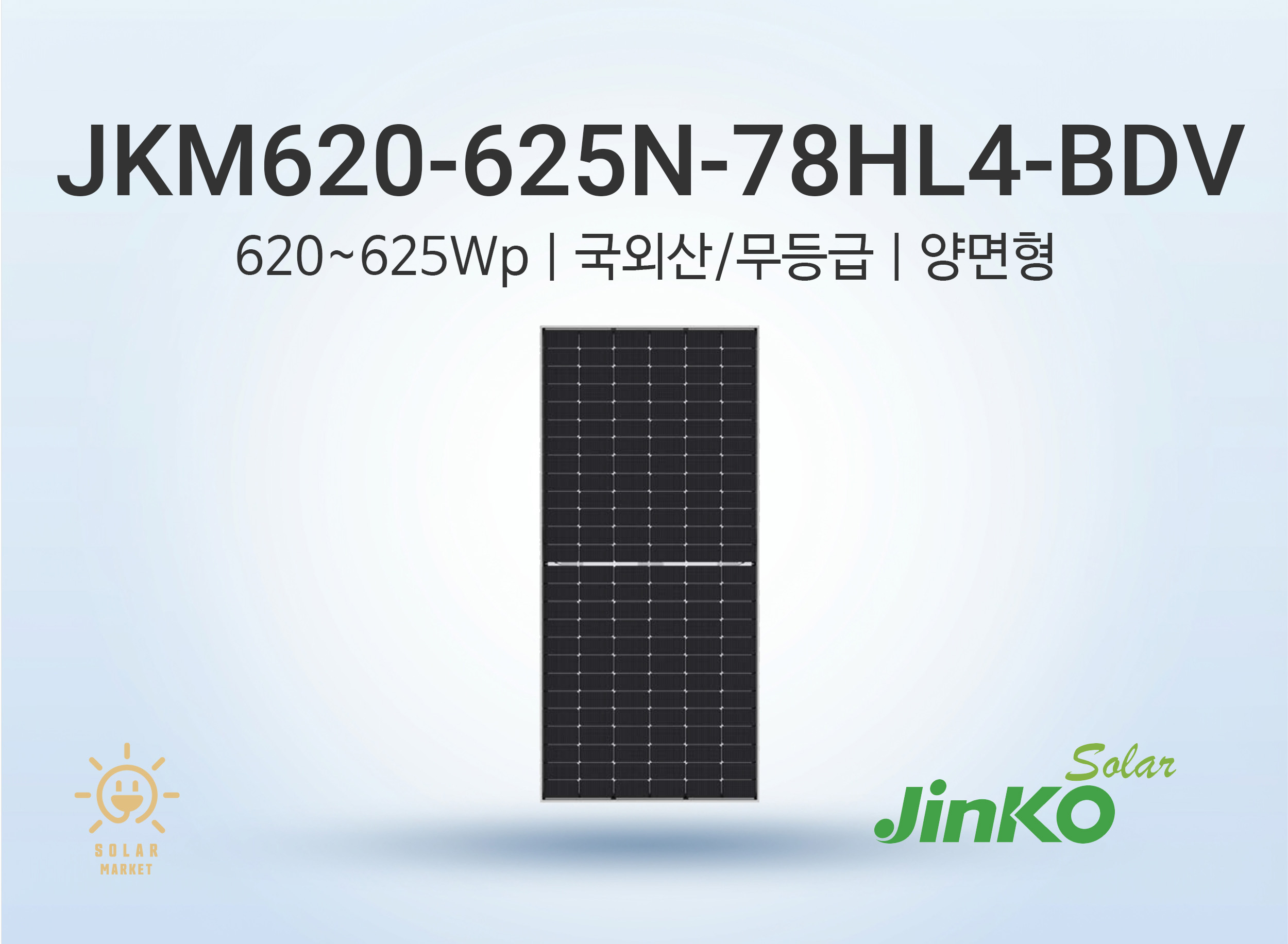

[620-625Wp] 진코 JKM620-625N-78HL4-BDV

Jinko Solar – Tiger Neo N-type 78HL4-BDV 605-625W 제품 소개

SOLAR MODULE | N-TYPE | BIFACIAL DUAL GLASS

Jinko Solar

Tiger Neo N-type 78HL4-BDV 605-625W 시리즈

SMBB · HOT 2.0 · N-Type 단결정 양면 발전 듀얼글라스 모듈

620~625W

최대 출력 (Pmax)

22.36%

최고 모듈 효율

0~+3%

출력 허용 공차

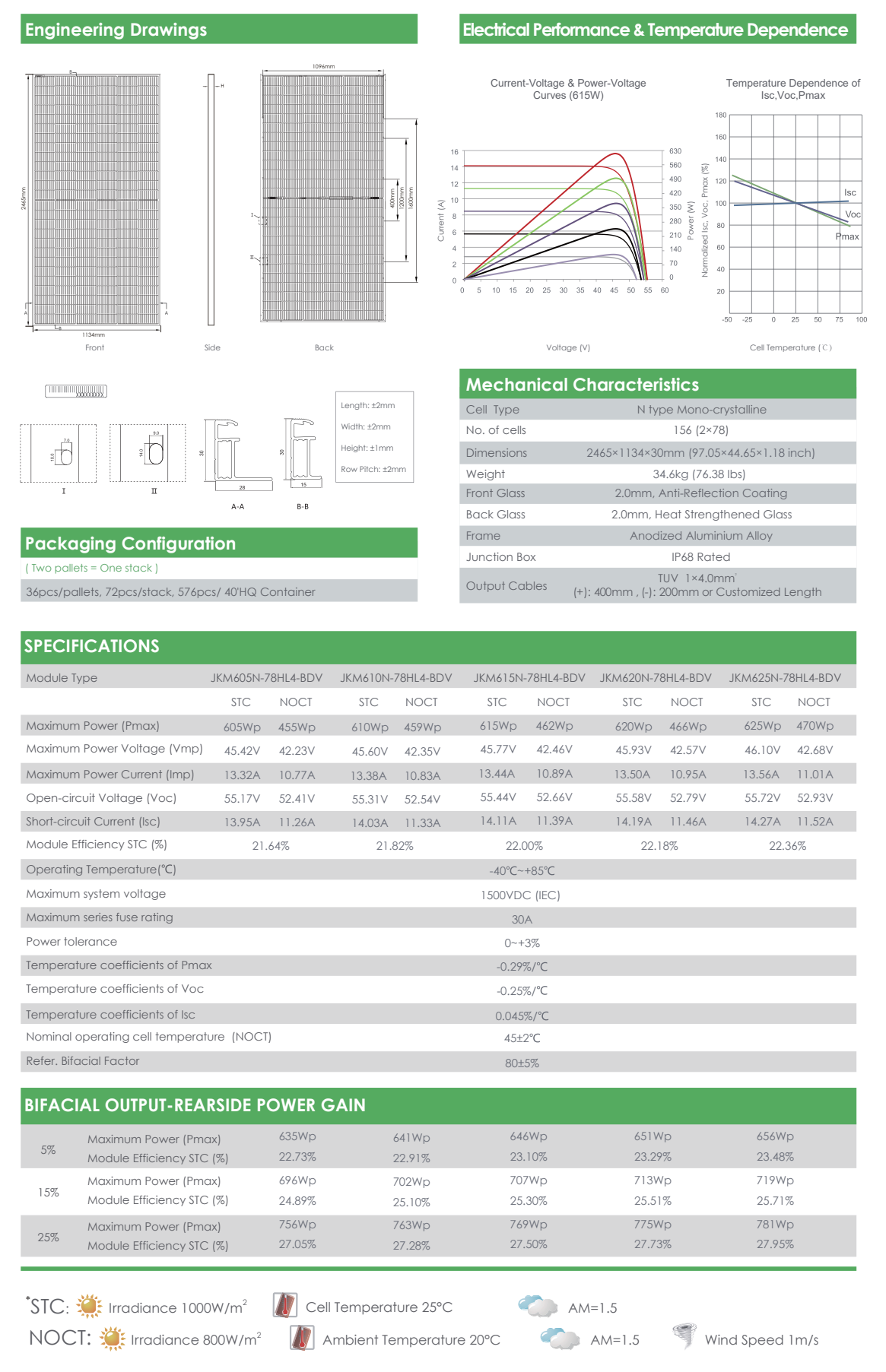

▶ 기술적 사양 | Technical Specifications

■ 전기적 사양 — STC (1000W/m², 25°C, AM1.5) / NOCT (800W/m², 20°C, 풍속 1m/s)

항목	605W		610W		615W		620W		625W
항목	STC	NOCT	STC	NOCT	STC	NOCT	STC	NOCT	STC	NOCT
최대출력 Pmax (W)	605	455	610	459	615	462	620	466	625	470
최대출력전압 Vmp (V)	45.42	42.23	45.60	42.35	45.77	42.46	45.93	42.57	46.10	42.68
최대출력전류 Imp (A)	13.32	10.77	13.38	10.83	13.44	10.89	13.50	10.95	13.56	11.01
개방전압 Voc (V)	55.17	52.41	55.31	52.54	55.44	52.66	55.58	52.79	55.72	52.93
단락전류 Isc (A)	13.95	11.26	14.03	11.33	14.11	11.39	14.19	11.46	14.27	11.52
모듈 효율 (%)	21.64		21.82		22.00		22.18		22.36
출력 허용 공차	0 ~ +3%

■ 양면 발전(Bifacial) 출력 — 후면 이득율별 최대출력 (STC 기준)

후면 이득율	605W	610W	615W	620W	625W	효율 범위
+5% 후면 이득	635 Wp	641 Wp	646 Wp	651 Wp	656 Wp	22.73 ~ 23.48%
+15% 후면 이득	696 Wp	702 Wp	707 Wp	713 Wp	719 Wp	24.89 ~ 25.71%
+25% 후면 이득	756 Wp	763 Wp	769 Wp	775 Wp	781 Wp	27.05 ~ 27.95%
양면율 (Bifacial Factor)	80% ± 5%

■ 온도 계수 및 운용 사양

NOCT (공칭 동작 셀 온도)	45°C ± 2°C
Pmax 온도 계수	-0.29 %/°C
Voc 온도 계수	-0.25 %/°C
Isc 온도 계수	+0.045 %/°C
운용 온도 범위	-40°C ~ +85°C
최대 시스템 전압	1500V DC (IEC)
최대 과전류 보호 등급	30A
출력 허용 공차	0 ~ +3%

■ 구조적 사양

모듈 크기 (mm)	2465 × 1134 × 30 mm
무게	34.6 kg
셀 종류	N-Type 단결정
셀 배열	156셀 (2 × 78)
전면 유리	2.0mm AR코팅 강화유리
후면 유리	2.0mm 강화유리
프레임	양극산화 알루미늄 합금
정션박스 (J-Box)	IP 68 등급
케이블	TUV 4.0mm² / (+) 400mm · (-) 200mm (길이 조정 가능)
내풍압 / 적설하중	정압 2400 Pa / 부압 5400 Pa
포장 수량	팔레트당 36매 / 스택당 72매 / 40' HQ 컨테이너당 576매

※ STC : 일사강도 1000W/m², 셀 온도 25°C, AM 1.5 기준 | NOCT : 일사강도 800W/m², 주변온도 20°C, 풍속 1m/s 기준 | 사양은 사전 예고 없이 변경될 수 있습니다.

▶ 제품 소개 | Product Overview

Tiger Neo N-type 78HL4-BDV — SMBB · HOT 2.0 기술 적용 N-Type 양면 발전 모듈

Tiger Neo N-type 78HL4-BDV 605-625W는 Jinko Solar의 최신 SMBB(Super Multi Bus Bar) 기술과 HOT 2.0(Hybrid Overlapping Technology)을 결합한 고출력 N-Type 양면 발전 듀얼글라스 단결정 모듈입니다. STC 기준 최대 625W의 정격 출력과 22.36%의 모듈 효율을 달성하며, 후면 발전 이득에 따라 최대 781W까지 출력이 향상됩니다.

기존 P-Type 모듈 대비 5%~25% 높은 IRR(내부 수익률)을 제공하며, 강화된 내하중 설계(정압 2400Pa / 부압 5400Pa)로 강풍·적설 등 혹독한 환경에서도 안정적인 구조 성능을 보장합니다. 12년 제품 보증과 30년 선형 출력 보증, 연간 0.40% 이내의 출력 감소 보증으로 장기 투자 수익성을 극대화합니다.

JKM625N-78HL4-BDV 핵심 사양 요약 (STC 기준)
정격 출력	625W (단면) / 최대 781W (양면 +25%)	최대출력전압 Vmp	46.10 V
최대출력전류 Imp	13.56 A	개방전압 Voc	55.72 V
단락전류 Isc	14.27 A	모듈 효율	22.36%
NOCT 출력	470W	최대 시스템 전압	1500V DC
제품 보증	12년	출력 보증	30년 선형 보증 (연간 0.40% 이내 감소)

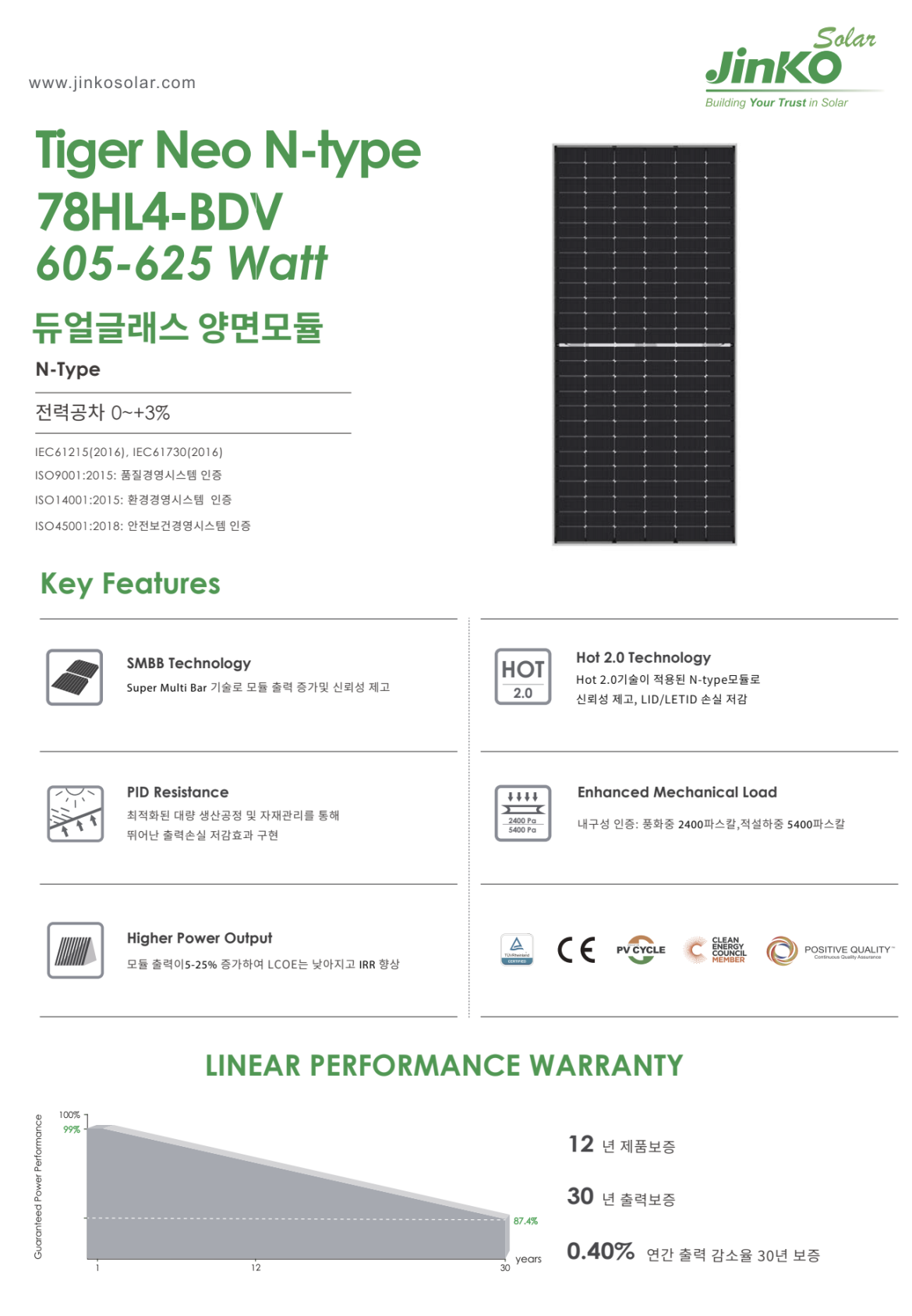

▶ 제품 특징 | Key Features

⚡

SMBB 기술 (Super Multi Bus Bar)

Super Multi Bus Bar 기술을 적용하여 셀 내부 전류 경로를 최적화하고 직렬 저항을 최소화합니다. 미세 전극 설계로 음영 손실을 줄이고 셀 효율을 극대화하여 동급 최고 수준의 출력 성능을 실현합니다.

HOT 2.0 기술 (Hybrid Overlapping Technology)

Jinko Solar 독자 개발의 HOT 2.0 기술은 셀 간 겹침(Overlapping) 방식으로 모듈 내 데드존을 최소화합니다. 동일 면적에서 더 많은 셀을 배치하여 출력 밀도를 높이고 모듈 효율을 향상시킵니다.

양면 발전 · 높은 IRR

후면 발전 이득에 따라 +5%~+25%의 추가 발전이 가능합니다. 기존 P-Type 모듈 대비 내부 수익률(IRR)이 5%~25% 향상되어 발전 사업 투자 경제성을 크게 높여줍니다. 양면율 80%±5%의 고성능 양면 발전 구조를 채택합니다.

PID 내성 · 고신뢰성

N-Type 기판 특성상 PID(전위 유도 열화) 내성이 우수합니다. 엄격한 인증 시험을 통과한 고신뢰성 제품으로 혹독한 환경과 극단적인 기상 조건에서도 장기적으로 안정적인 발전 성능을 유지합니다.

강화된 기계적 내하중 설계

정압 2400 Pa(설하중), 부압 5400 Pa(풍하중)의 강화된 기계적 내하중 성능을 보유합니다. 태풍, 폭설 등 혹독한 기상 조건의 설치 환경에서도 모듈 구조 안전성을 확보합니다.

낮은 온도 계수 · 우수한 저조도 성능

Pmax 온도 계수 -0.29%/°C로 고온 환경에서도 출력 저하가 최소화됩니다. N-Type 셀 특성으로 저조도 환경에서도 우수한 발전 성능을 발휘하여 연간 실질 발전량을 극대화합니다.

⚡

30년 선형 출력 보증

12년 제품 보증과 30년 선형 출력 보증을 제공합니다. 연간 출력 감소율 0.40% 이내를 보증하여 장기 발전 사업의 안정적인 수익성을 지원하며, 투자 회수 계획의 신뢰도를 높입니다.

♻

친환경 · 국제 인증 완비

IEC61215(2016), IEC61730(2016) 제품 안전 인증을 완비하였습니다. ISO 9001 품질경영, ISO 14001 환경경영, ISO 45001 안전보건경영 시스템 인증을 모두 취득하여 글로벌 표준 품질 요건을 충족합니다.

▶ 인증 현황 | Certifications

✅ 제품 안전 인증

IEC 61215 (2016)	태양광 모듈 설계 적격성 및 형식 승인
IEC 61730 (2016)	태양광 모듈 안전 적격성

✅ 경영시스템 인증

ISO 9001:2015	품질경영시스템
ISO 14001:2015	환경경영시스템
ISO 45001:2018	안전보건경영시스템
