Canadian Solar TOPBiHiKu7
N-type Bifacial TOPCon Technology | CS7N-695 / 700 / 705 / 710 / 715 TB-AG
695 W ~ 715 W | 최대 효율 23.0% | 한국 시장 전용 (Only for Korea)
본 자료는 Canadian Solar TOPBiHiKu7 시리즈 한국 시장 전용 N-type Bifacial TOPCon 태양광 모듈의 제품 카탈로그(V1.8C8_EN, Jan. 2025)를 기반으로 작성되었습니다.

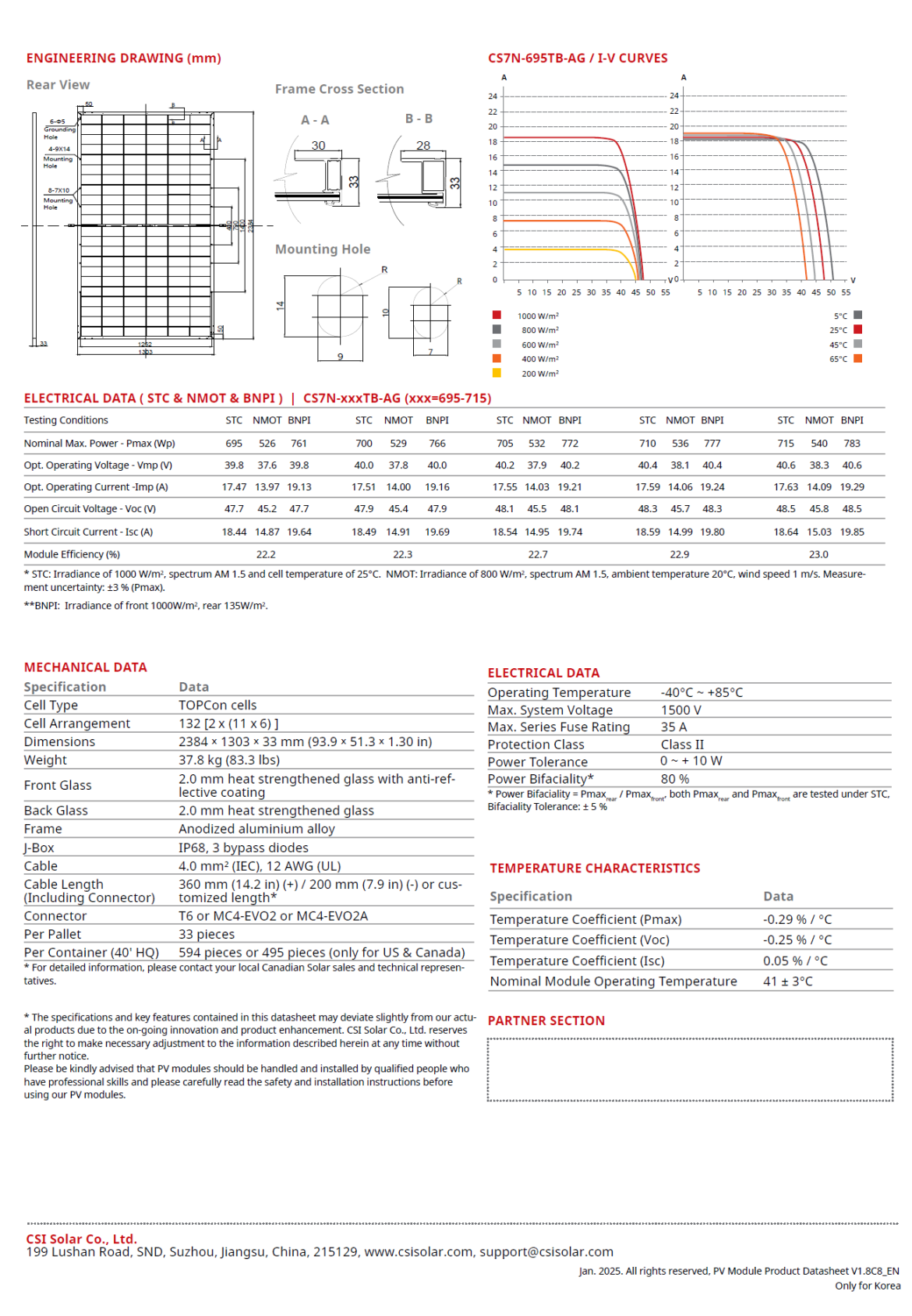

▶ 제품 스펙 | Specifications
ELECTRICAL DATA (STC & NMOT & BNPI) | CS7N-xxxTB-AG (xxx=695~715)
* STC: 일사량 1000 W/m², AM 1.5, 셀 온도 25°C 기준. 측정 불확도: ±3% (Pmax)
* NMOT: 일사량 800 W/m², AM 1.5, 주변온도 20°C, 풍속 1 m/s 기준
** BNPI: 전면 일사량 1000 W/m², 후면 일사량 135 W/m² 기준
| 항목 | CS7N-695TB-AG | CS7N-700TB-AG | CS7N-705TB-AG | CS7N-710TB-AG | CS7N-715TB-AG | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| STC | NMOT | BNPI | STC | NMOT | BNPI | STC | NMOT | BNPI | STC | NMOT | BNPI | STC | NMOT | BNPI | |
| Pmax (Wp) | 695 | 526 | 761 | 700 | 529 | 766 | 705 | 532 | 772 | 710 | 536 | 777 | 715 | 540 | 783 |
| Vmp (V) | 39.8 | 37.6 | 39.8 | 40.0 | 37.8 | 40.0 | 40.2 | 37.9 | 40.2 | 40.4 | 38.1 | 40.4 | 40.6 | 38.3 | 40.6 |
| Imp (A) | 17.47 | 13.97 | 19.13 | 17.51 | 14.00 | 19.16 | 17.55 | 14.03 | 19.21 | 17.59 | 14.06 | 19.24 | 17.63 | 14.09 | 19.29 |
| Voc (V) | 47.7 | 45.2 | 47.7 | 47.9 | 45.4 | 47.9 | 48.1 | 45.5 | 48.1 | 48.3 | 45.7 | 48.3 | 48.5 | 45.8 | 48.5 |
| Isc (A) | 18.44 | 14.87 | 19.64 | 18.49 | 14.91 | 19.69 | 18.54 | 14.95 | 19.74 | 18.59 | 14.99 | 19.80 | 18.64 | 15.03 | 19.85 |
| 효율 (%) | 22.2 | 22.3 | 22.7 | 22.9 | 23.0 | ||||||||||
ELECTRICAL DATA (공통)
| 동작 온도 범위 | -40°C ~ +85°C |
| 최대 시스템 전압 | 1500 V |
| 최대 직렬 퓨즈 정격 | 35 A |
| 보호 등급 | Class II |
| 출력 공차 | 0 ~ +10 W |
| 양면 발전율 (Power Bifaciality) | 80% (±5%) |
MECHANICAL DATA
| 셀 타입 | TOPCon cells |
| 셀 배열 | 132 [2 x (11 x 6)] |
| 모듈 크기 (L×W×H) | 2384 × 1303 × 33 mm (93.9 × 51.3 × 1.30 in) |
| 중량 | 37.8 kg (83.3 lbs) |
| 전면 유리 | 2.0 mm 강화유리 (반사방지 코팅) |
| 후면 유리 | 2.0 mm 강화유리 |
| 프레임 | 아노다이징 알루미늄 합금 |
| 정션박스 (J-Box) | IP68, 바이패스 다이오드 3개 |
| 케이블 | 4.0 mm² (IEC), 12 AWG (UL) |
| 케이블 길이 (커넥터 포함) | (+) 360 mm / (-) 200 mm 또는 주문 제작 |
| 커넥터 | T6 또는 MC4-EVO2 또는 MC4-EVO2A |
| 팔레트 당 수량 | 33 매 |
| 컨테이너 당 수량 (40' HQ) | 594 매 (US & Canada: 495 매) |
TEMPERATURE CHARACTERISTICS
| 온도계수 Pmax | -0.29 %/°C |
| 온도계수 Voc | -0.25 %/°C |
| 온도계수 Isc | 0.05 %/°C |
| NMOT (공칭 모듈 동작 온도) | 41 ± 3°C |

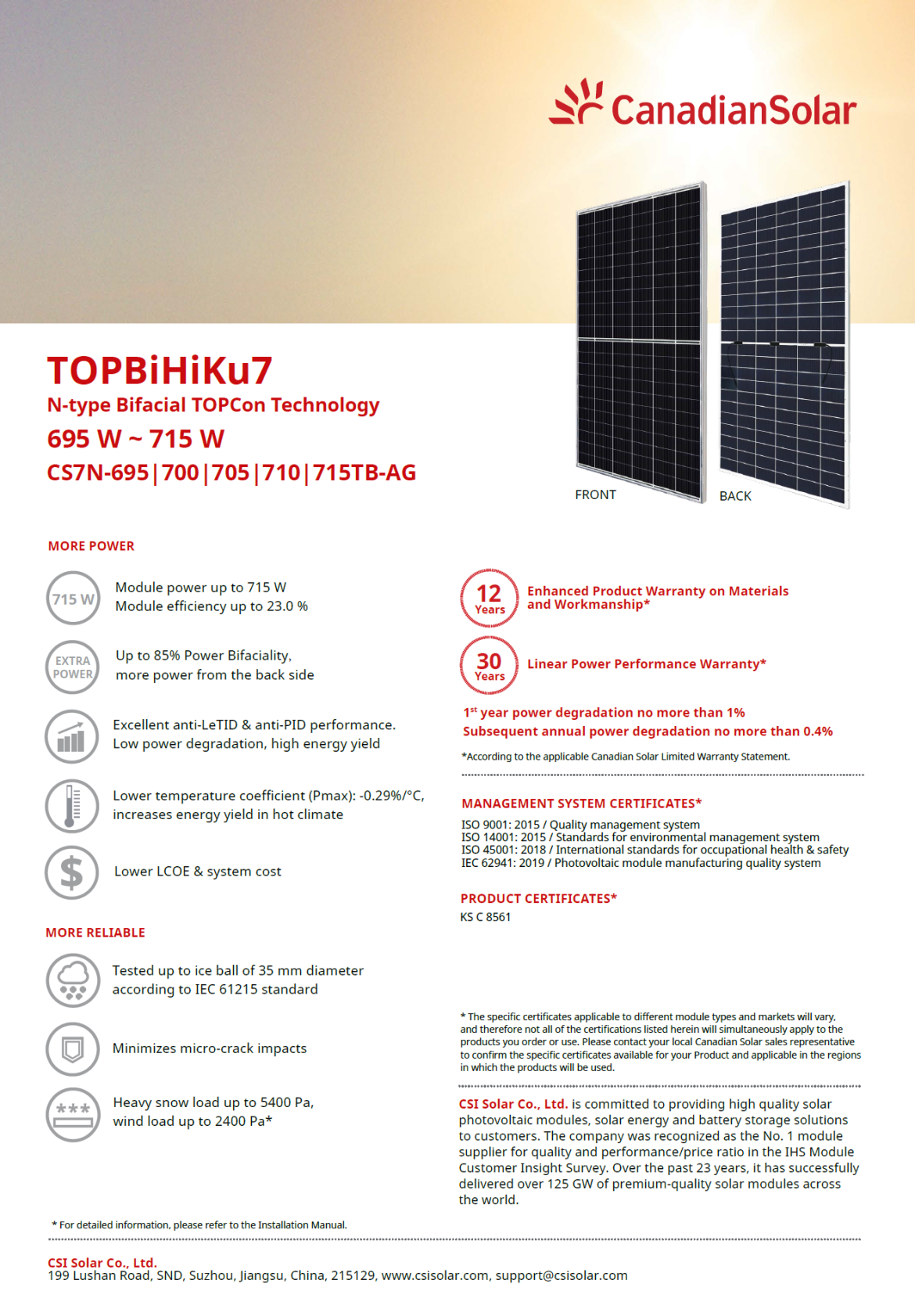

▶ 제품 소개 | Product Overview
Canadian Solar TOPBiHiKu7 (CS7N-695~715TB-AG)은 한국 시장 전용으로 출시된 차세대 N-type Bifacial TOPCon 초고출력 태양광 모듈입니다. 132셀(하프셀) 구성의 대면적 Glass-Glass 양면 발전 모듈로서, STC 기준 최대 715W의 출력과 23.0%의 모듈 효율을 달성합니다.
N-type TOPCon 셀 구조는 기존 P-type PERC 대비 낮은 온도계수(-0.29%/°C), 우수한 LeTID/PID 내성, 높은 양면 발전율(Power Bifaciality 최대 85%)을 제공하여 고온 및 다양한 환경 조건에서 더 많은 에너지를 생산합니다. 본 한국 전용 모델은 BNPI(양면 공칭 출력 지수) 기준으로 최대 783W의 출력이 가능하며, 한국 시장의 인증 요건인 KS C 8561을 취득하여 국내 태양광 발전 프로젝트에 적합합니다.
12년 Enhanced Product Warranty(재료 및 제조 보증)와 30년 Linear Power Performance Warranty(선형 출력 보증)를 제공하며, 1차년도 출력 열화 1% 이내, 이후 연간 0.4% 이내의 업계 최고 수준의 장기 성능을 보장합니다.
▶ 제품 특징 | Key Features
MORE POWER — 더 높은 출력
N-type TOPCon 기술 적용으로 최대 715W 출력, 모듈 효율 최대 23.0%를 실현하였습니다. Power Bifaciality가 최대 85%에 달해 후면에서 더 많은 발전량을 확보할 수 있으며, 우수한 anti-LeTID 및 anti-PID 성능으로 낮은 출력 열화율과 높은 에너지 수율을 제공합니다. 온도계수(Pmax)가 -0.29%/°C로 낮아 고온 환경에서도 에너지 수율이 향상되며, 결과적으로 LCOE(균등화 발전비용)와 시스템 비용을 절감합니다.
MORE RELIABLE — 더 높은 신뢰성
IEC 61215 기준 직경 35mm 우박(아이스볼) 충격 시험을 통과하여 극한 기상 환경에서도 안정적인 내구성을 확인하였습니다. 마이크로 크랙(Micro-crack) 발생 영향을 최소화하는 하프셀(Half-cell) 설계를 적용하였으며, 적설 하중 최대 5400 Pa, 풍압 하중 최대 2400 Pa의 높은 기계적 강도를 보유하고 있습니다. 전·후면 모두 2.0mm 강화유리를 적용한 Glass-Glass 양면 구조로 내구성과 장기 신뢰성이 탁월합니다.
N-type TOPCon 기술 — 차세대 셀 기술
N-type 웨이퍼 기반 TOPCon(Tunnel Oxide Passivated Contact) 셀 기술은 P-type PERC 대비 더 높은 변환효율, 더 낮은 온도계수, 더 우수한 약광 성능을 제공합니다. LID(광유기열화) 현상이 거의 없고 LeTID(고온·광유기열화) 및 PID(전위차유기열화) 내성이 뛰어나 장기간 안정적인 발전 성능을 유지합니다.
한국 시장 최적화 — KS 인증 취득
본 제품은 한국 시장 전용(Only for Korea)으로 기획되어 KS C 8561 인증을 취득하였습니다. 국내 태양광 발전사업 허가 및 REC 발급에 필요한 한국 인증 요건을 충족하며, BNPI(양면 공칭 출력 지수: 전면 1000W/m² + 후면 135W/m²) 데이터를 함께 제공하여 양면 발전 환경에서의 실질적 출력 성능을 확인할 수 있습니다.
장기 보증 — 업계 최고 수준
12년 Enhanced Product Warranty(재료 및 제조 보증)와 30년 Linear Power Performance Warranty(선형 출력 보증)를 제공합니다. 1차년도 출력 열화는 1% 이내, 이후 연간 출력 열화는 0.4% 이내로 보증됩니다.
▶ 인증 현황 | Certifications
경영시스템 인증 (Management System Certificates)
| ISO 9001:2015 | 품질경영시스템 |
| ISO 14001:2015 | 환경경영시스템 |
| ISO 45001:2018 | 안전보건경영시스템 |
| IEC 62941:2019 | 태양광 모듈 제조 품질시스템 |
제품 인증 (Product Certificates)
| KS C 8561 | 한국산업표준 태양전지 모듈 인증 (한국 시장 전용) |
※ 제품 모델 및 시장에 따라 적용 인증이 상이할 수 있습니다. 상세한 인증 정보는 Canadian Solar 영업 담당자에게 문의하시기 바랍니다.
▶ 회사 소개 | About CSI Solar (Canadian Solar)
CSI Solar Co., Ltd.는 고품질 태양광 모듈, 태양광 에너지 및 배터리 저장 솔루션을 제공하는 글로벌 선도 기업입니다. IHS Module Customer Insight Survey에서 품질 및 가격 대비 성능 부문 No.1 모듈 공급업체로 선정된 바 있으며, 지난 23년 이상 전 세계에 125GW 이상의 프리미엄 태양광 모듈을 성공적으로 공급하였습니다.
중국 장쑤성 쑤저우(Suzhou)에 본사를 두고 있으며, 글로벌 생산 및 영업 네트워크를 통해 세계 각국에 태양광 솔루션을 제공하고 있습니다.
199 Lushan Road, SND, Suzhou, Jiangsu, China, 215129
웹사이트: www.csisolar.com | 이메일: support@csisolar.com
※ 본 자료에 포함된 사양 및 주요 기능은 제품 개선 및 혁신으로 인해 실제 제품과 다소 차이가 있을 수 있습니다. CSI Solar Co., Ltd.는 별도 사전 통지 없이 사양을 변경할 권리를 보유합니다.
※ 태양광 모듈의 취급 및 설치는 전문 자격을 갖춘 인력이 수행해야 하며, 설치 전 반드시 안전 및 설치 지침서를 숙지하시기 바랍니다.
※ PV Module Product Datasheet V1.8C8_EN (Jan. 2025) — Only for Korea
