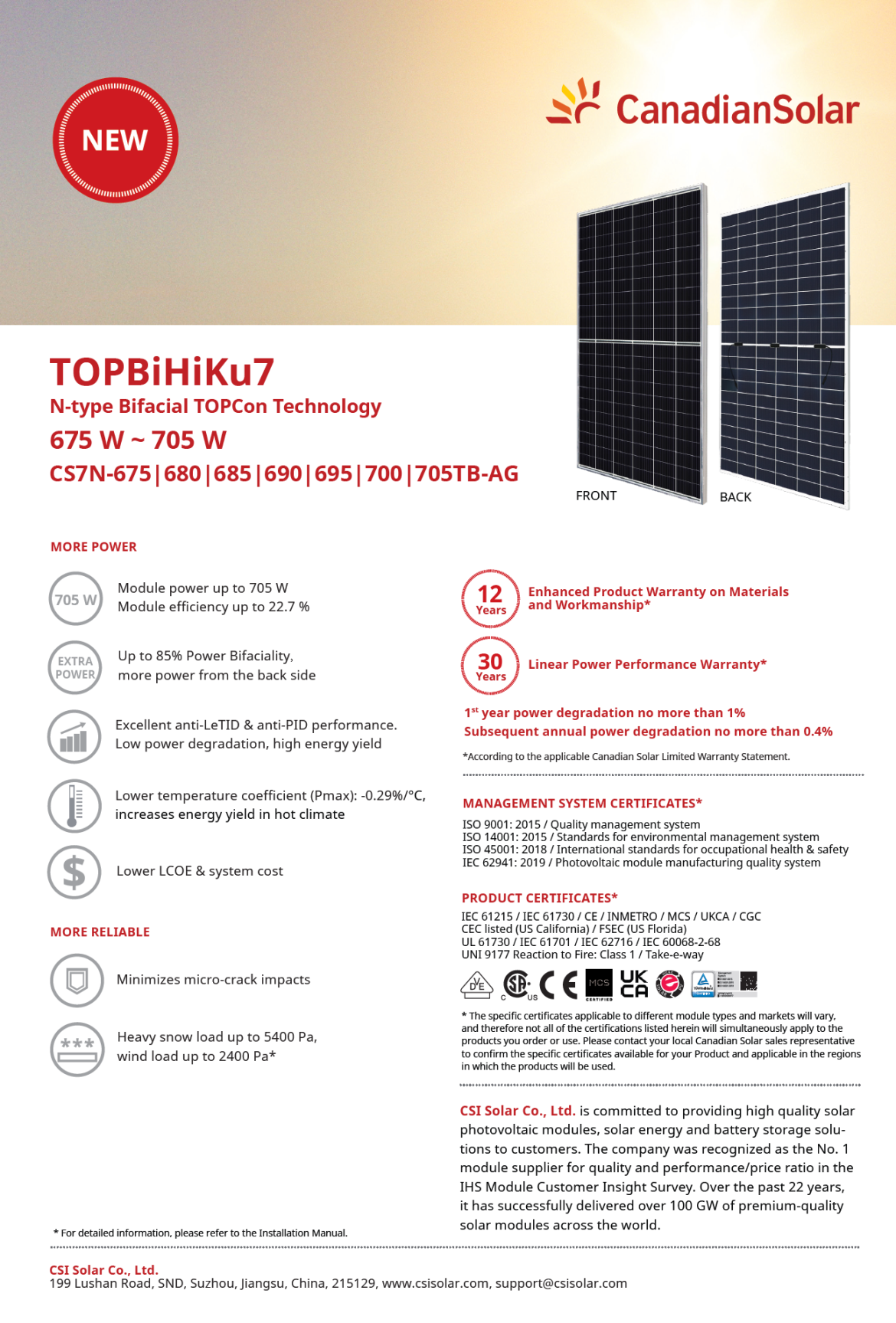

Canadian Solar TOPBiHiKu7
N-type Bifacial TOPCon Technology | CS7N-675 / 680 / 685 / 690 / 695 / 700 / 705 TB-AG
675 W ~ 705 W | 최대 효율 22.7%
본 자료는 Canadian Solar TOPBiHiKu7 시리즈 N-type Bifacial TOPCon 태양광 모듈의 제품 카탈로그를 기반으로 작성되었습니다.
▶ 제품 스펙 | Specifications

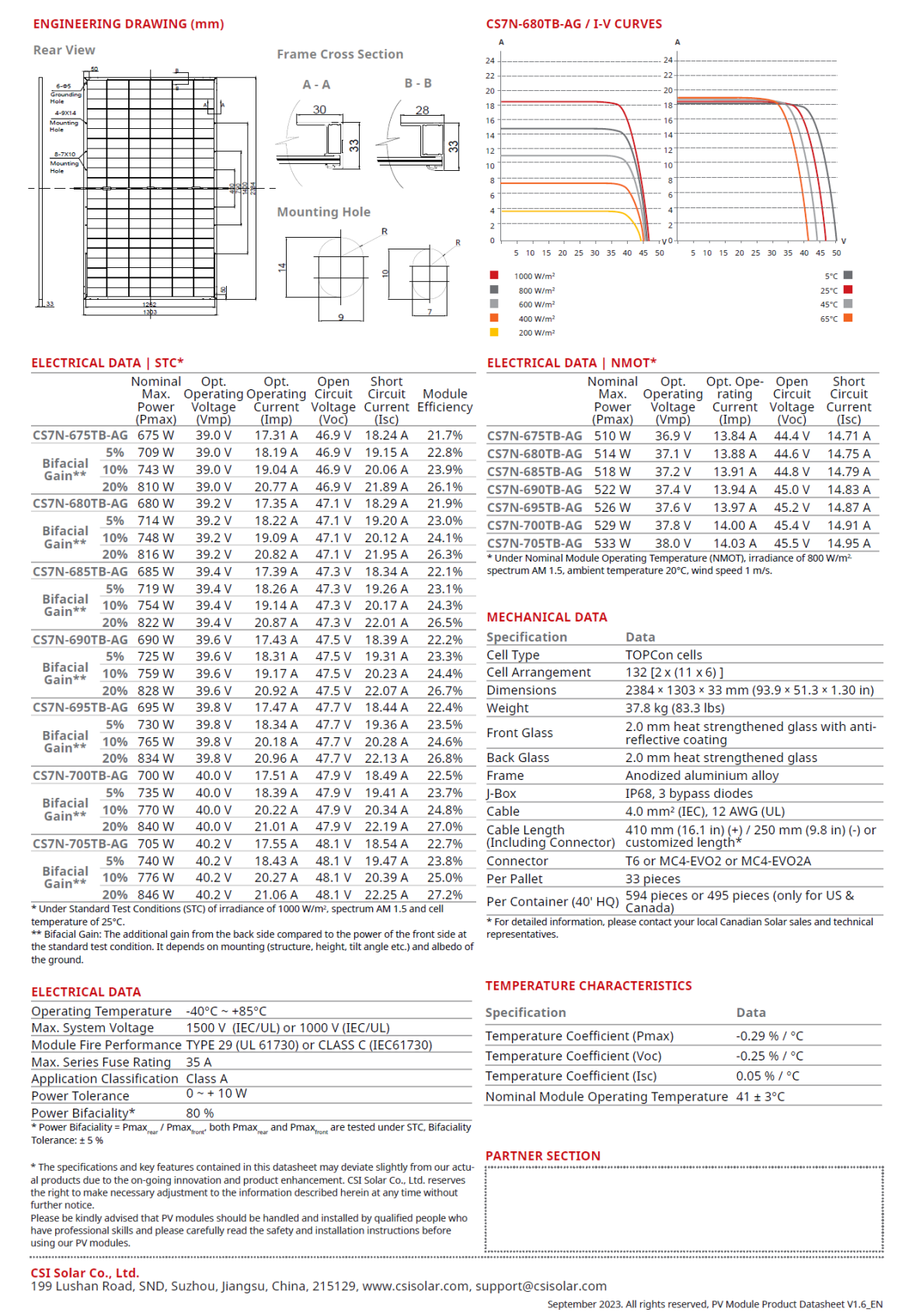

ELECTRICAL DATA | STC*
* STC: 일사량 1000 W/m², AM 1.5, 셀 온도 25°C 기준
| 모델 | Pmax (W) | Vmp (V) | Imp (A) | Voc (V) | Isc (A) | 효율 (%) |
|---|---|---|---|---|---|---|
| CS7N-675TB-AG | 675 W | 39.0 V | 17.31 A | 46.9 V | 18.24 A | 21.7% |
| CS7N-680TB-AG | 680 W | 39.2 V | 17.35 A | 47.1 V | 18.29 A | 21.9% |
| CS7N-685TB-AG | 685 W | 39.4 V | 17.39 A | 47.3 V | 18.34 A | 22.1% |
| CS7N-690TB-AG | 690 W | 39.6 V | 17.43 A | 47.5 V | 18.39 A | 22.2% |
| CS7N-695TB-AG | 695 W | 39.8 V | 17.47 A | 47.7 V | 18.44 A | 22.4% |
| CS7N-700TB-AG | 700 W | 40.0 V | 17.51 A | 47.9 V | 18.49 A | 22.5% |
| CS7N-705TB-AG | 705 W | 40.2 V | 17.55 A | 48.1 V | 18.54 A | 22.7% |
Bifacial Gain** (STC 기준)
** Bifacial Gain: 전면 출력 대비 후면 추가 발전량. 설치구조, 높이, 경사각, 지면 반사율(Albedo) 등에 따라 상이
| 모델 | Gain | Pmax (W) | Vmp (V) | Imp (A) | Voc (V) | Isc (A) | 효율 (%) |
|---|---|---|---|---|---|---|---|
| CS7N-675TB-AG | 5% | 709 W | 39.0 V | 18.19 A | 46.9 V | 19.15 A | 22.8% |
| 10% | 743 W | 39.0 V | 19.04 A | 46.9 V | 20.06 A | 23.9% | |
| 20% | 810 W | 39.0 V | 20.77 A | 46.9 V | 21.89 A | 26.1% | |
| CS7N-680TB-AG | 5% | 714 W | 39.2 V | 18.22 A | 47.1 V | 19.20 A | 23.0% |
| 10% | 748 W | 39.2 V | 19.09 A | 47.1 V | 20.12 A | 24.1% | |
| 20% | 816 W | 39.2 V | 20.82 A | 47.1 V | 21.95 A | 26.3% | |
| CS7N-685TB-AG | 5% | 719 W | 39.4 V | 18.26 A | 47.3 V | 19.26 A | 23.1% |
| 10% | 754 W | 39.4 V | 19.14 A | 47.3 V | 20.17 A | 24.3% | |
| 20% | 822 W | 39.4 V | 20.87 A | 47.3 V | 22.01 A | 26.5% | |
| CS7N-690TB-AG | 5% | 725 W | 39.6 V | 18.31 A | 47.5 V | 19.31 A | 23.3% |
| 10% | 759 W | 39.6 V | 19.17 A | 47.5 V | 20.23 A | 24.4% | |
| 20% | 828 W | 39.6 V | 20.92 A | 47.5 V | 22.07 A | 26.7% | |
| CS7N-695TB-AG | 5% | 730 W | 39.8 V | 18.34 A | 47.7 V | 19.36 A | 23.5% |
| 10% | 765 W | 39.8 V | 20.18 A | 47.7 V | 20.28 A | 24.6% | |
| 20% | 834 W | 39.8 V | 20.96 A | 47.7 V | 22.13 A | 26.8% | |
| CS7N-700TB-AG | 5% | 735 W | 40.0 V | 18.39 A | 47.9 V | 19.41 A | 23.7% |
| 10% | 770 W | 40.0 V | 20.22 A | 47.9 V | 20.34 A | 24.8% | |
| 20% | 840 W | 40.0 V | 21.01 A | 47.9 V | 22.19 A | 27.0% | |
| CS7N-705TB-AG | 5% | 740 W | 40.2 V | 18.43 A | 48.1 V | 19.47 A | 23.8% |
| 10% | 776 W | 40.2 V | 20.27 A | 48.1 V | 20.39 A | 25.0% | |
| 20% | 846 W | 40.2 V | 21.06 A | 48.1 V | 22.25 A | 27.2% |
ELECTRICAL DATA | NMOT*
* NMOT: 일사량 800 W/m², AM 1.5, 주변온도 20°C, 풍속 1 m/s 기준
| 모델 | Pmax (W) | Vmp (V) | Imp (A) | Voc (V) | Isc (A) |
|---|---|---|---|---|---|
| CS7N-675TB-AG | 510 W | 36.9 V | 13.84 A | 44.4 V | 14.71 A |
| CS7N-680TB-AG | 514 W | 37.1 V | 13.88 A | 44.6 V | 14.75 A |
| CS7N-685TB-AG | 518 W | 37.2 V | 13.91 A | 44.8 V | 14.79 A |
| CS7N-690TB-AG | 522 W | 37.4 V | 13.94 A | 45.0 V | 14.83 A |
| CS7N-695TB-AG | 526 W | 37.6 V | 13.97 A | 45.2 V | 14.87 A |
| CS7N-700TB-AG | 529 W | 37.8 V | 14.00 A | 45.4 V | 14.91 A |
| CS7N-705TB-AG | 533 W | 38.0 V | 14.03 A | 45.5 V | 14.95 A |
ELECTRICAL DATA (공통)
| 동작 온도 범위 | -40°C ~ +85°C |
| 최대 시스템 전압 | 1500 V (IEC/UL) 또는 1000 V (IEC/UL) |
| 모듈 방화 등급 | TYPE 29 (UL 61730) 또는 CLASS C (IEC 61730) |
| 최대 직렬 퓨즈 정격 | 35 A |
| 적용 등급 | Class A |
| 출력 공차 | 0 ~ +10 W |
| 양면 발전율 (Power Bifaciality) | 80% (±5%) |
MECHANICAL DATA
| 셀 타입 | TOPCon cells |
| 셀 배열 | 132 [2 x (11 x 6)] |
| 모듈 크기 (L×W×H) | 2384 × 1303 × 33 mm (93.9 × 51.3 × 1.30 in) |
| 중량 | 37.8 kg (83.3 lbs) |
| 전면 유리 | 2.0 mm 강화유리 (반사방지 코팅) |
| 후면 유리 | 2.0 mm 강화유리 |
| 프레임 | 아노다이징 알루미늄 합금 |
| 정션박스 (J-Box) | IP68, 바이패스 다이오드 3개 |
| 케이블 | 4.0 mm² (IEC), 12 AWG (UL) |
| 케이블 길이 (커넥터 포함) | (+) 410 mm / (-) 250 mm 또는 주문 제작 |
| 커넥터 | T6 또는 MC4-EVO2 또는 MC4-EVO2A |
| 팔레트 당 수량 | 33 매 |
| 컨테이너 당 수량 (40' HQ) | 594 매 (US & Canada: 495 매) |
TEMPERATURE CHARACTERISTICS
| 온도계수 Pmax | -0.29 %/°C |
| 온도계수 Voc | -0.25 %/°C |
| 온도계수 Isc | 0.05 %/°C |
| NMOT (공칭 모듈 동작 온도) | 41 ± 3°C |
▶ 제품 소개 | Product Overview
Canadian Solar TOPBiHiKu7 (CS7N-675~705TB-AG)은 차세대 N-type Bifacial TOPCon 셀 기술을 적용한 초고출력 양면 발전 태양광 모듈입니다. 132셀(하프셀) 구성의 대면적 Glass-Glass 모듈로서, STC 기준 최대 705W의 출력과 22.7%의 모듈 효율을 달성합니다.
N-type TOPCon 셀 구조는 기존 P-type PERC 대비 낮은 온도계수(-0.29%/°C), 우수한 LeTID/PID 내성, 높은 양면 발전율(Power Bifaciality 최대 85%)을 제공하여 고온 및 다양한 환경 조건에서 더 많은 에너지를 생산합니다. Bifacial Gain 20% 적용 시 최대 846W까지 출력이 가능합니다.
12년 Enhanced Product Warranty(재료 및 제조 보증)와 30년 Linear Power Performance Warranty(선형 출력 보증)를 제공하며, 1차년도 출력 열화 1% 이내, 이후 연간 0.4% 이내의 업계 최고 수준의 장기 성능을 보장합니다.
▶ 제품 특징 | Key Features
MORE POWER — 더 높은 출력
N-type TOPCon 기술 적용으로 최대 705W 출력, 모듈 효율 최대 22.7%를 실현하였습니다. Power Bifaciality가 최대 85%에 달해 후면에서 더 많은 발전량을 확보할 수 있으며, 우수한 anti-LeTID 및 anti-PID 성능으로 낮은 출력 열화율과 높은 에너지 수율을 제공합니다. 온도계수(Pmax)가 -0.29%/°C로 낮아 고온 환경에서도 에너지 수율이 향상되며, 결과적으로 LCOE(균등화 발전비용)와 시스템 비용을 절감합니다.
MORE RELIABLE — 더 높은 신뢰성
마이크로 크랙(Micro-crack) 발생 영향을 최소화하는 하프셀(Half-cell) 설계를 적용하였으며, 적설 하중 최대 5400 Pa, 풍압 하중 최대 2400 Pa의 높은 기계적 강도를 보유하고 있습니다. 전·후면 모두 2.0mm 강화유리를 적용한 Glass-Glass 양면 구조로 내구성과 장기 신뢰성이 탁월합니다.
N-type TOPCon 기술 — 차세대 셀 기술
N-type 웨이퍼 기반 TOPCon(Tunnel Oxide Passivated Contact) 셀 기술은 P-type PERC 대비 더 높은 변환효율, 더 낮은 온도계수, 더 우수한 약광 성능을 제공합니다. LID(광유기열화) 현상이 거의 없고 LeTID(고온·광유기열화) 및 PID(전위차유기열화) 내성이 뛰어나 장기간 안정적인 발전 성능을 유지합니다.
장기 보증 — 업계 최고 수준
12년 Enhanced Product Warranty(재료 및 제조 보증)와 30년 Linear Power Performance Warranty(선형 출력 보증)를 제공합니다. 1차년도 출력 열화는 1% 이내, 이후 연간 출력 열화는 0.4% 이내로 보증되며, 이는 BiHiKu7 PERC 시리즈(1차년도 2%, 연간 0.45%) 대비 한 단계 향상된 보증 조건입니다.
▶ 인증 현황 | Certifications
경영시스템 인증 (Management System Certificates)
| ISO 9001:2015 | 품질경영시스템 |
| ISO 14001:2015 | 환경경영시스템 |
| ISO 45001:2018 | 안전보건경영시스템 |
| IEC 62941:2019 | 태양광 모듈 제조 품질시스템 |
제품 인증 (Product Certificates)
| IEC 61215 / IEC 61730 / CE / INMETRO / MCS / UKCA / CGC |
| CEC listed (US California) / FSEC (US Florida) |
| UL 61730 / IEC 61701 / IEC 62716 / IEC 60068-2-68 |
| UNI 9177 Reaction to Fire: Class 1 / Take-e-way |
※ 제품 모델 및 시장에 따라 적용 인증이 상이할 수 있습니다. 상세한 인증 정보는 Canadian Solar 영업 담당자에게 문의하시기 바랍니다.
▶ 회사 소개 | About CSI Solar (Canadian Solar)
CSI Solar Co., Ltd.는 고품질 태양광 모듈, 태양광 에너지 및 배터리 저장 솔루션을 제공하는 글로벌 선도 기업입니다. IHS Module Customer Insight Survey에서 품질 및 가격 대비 성능 부문 No.1 모듈 공급업체로 선정된 바 있으며, 지난 22년 이상 전 세계에 100GW 이상의 프리미엄 태양광 모듈을 성공적으로 공급하였습니다.
중국 장쑤성 쑤저우(Suzhou)에 본사를 두고 있으며, 글로벌 생산 및 영업 네트워크를 통해 세계 각국에 태양광 솔루션을 제공하고 있습니다.
199 Lushan Road, SND, Suzhou, Jiangsu, China, 215129
웹사이트: www.csisolar.com | 이메일: support@csisolar.com
※ 태양광 모듈의 취급 및 설치는 전문 자격을 갖춘 인력이 수행해야 하며, 설치 전 반드시 안전 및 설치 지침서를 숙지하시기 바랍니다.
※ PV Module Product Datasheet V1.6_EN (September 2023)
