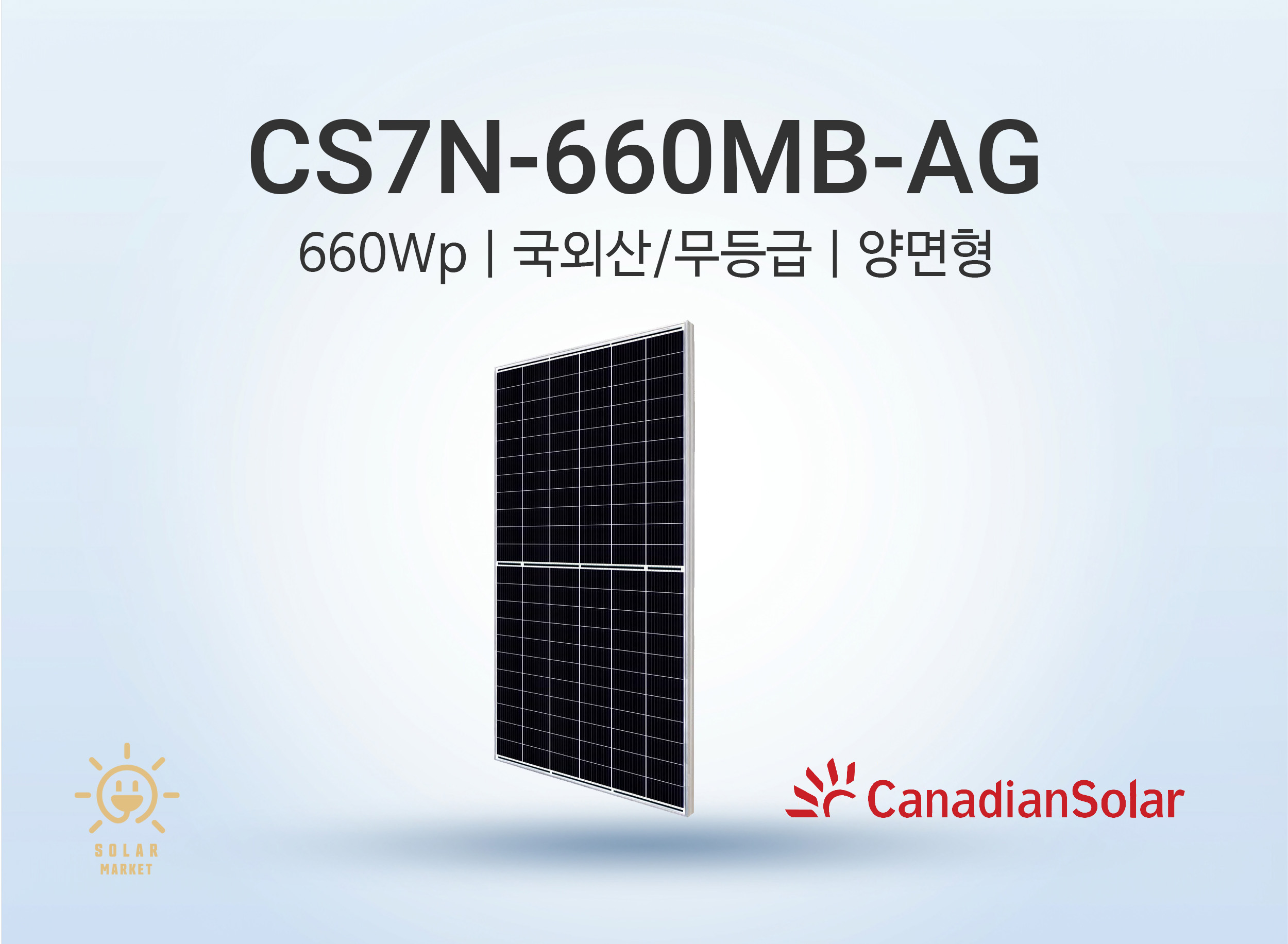

[660Wp][무등급] CS7N-660MB-AG

자료 다운로드

01_[660W_무등급]_캐네디안_CS7N-660MB-AG.zip

캐네디안솔라 [Canadian] 태양광모듈

캐네디안솔라 [Canadian] 태양광모듈

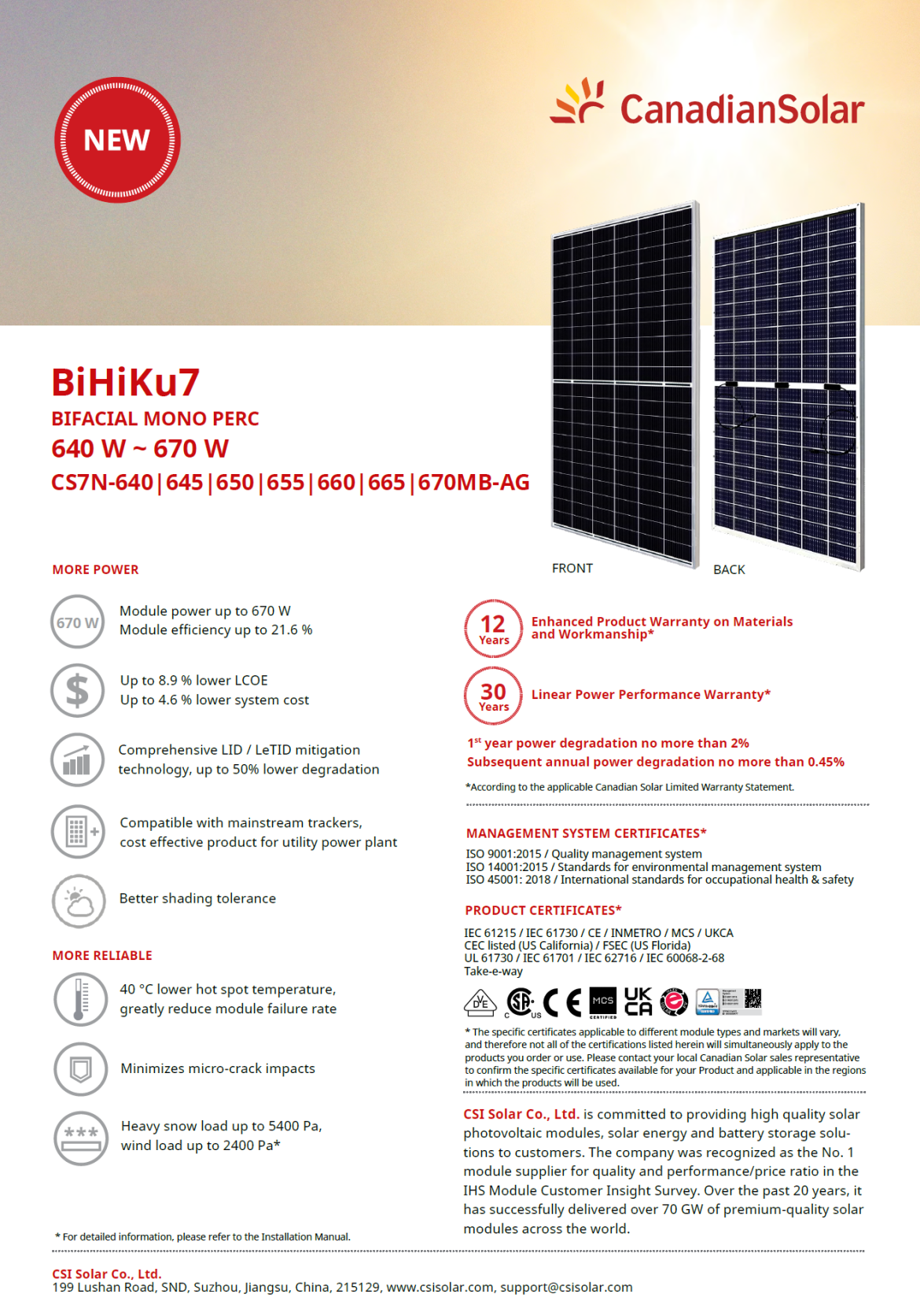

Canadian Solar BiHiKu7

BIFACIAL MONO PERC | CS7N-640 / 645 / 650 / 655 / 660 / 665 / 670 MB-AG

640 W ~ 670 W | 최대 효율 21.6%

본 자료는 Canadian Solar BiHiKu7 시리즈 양면(Bifacial) 모노 PERC 태양광 모듈의 제품 카탈로그를 기반으로 작성되었습니다.

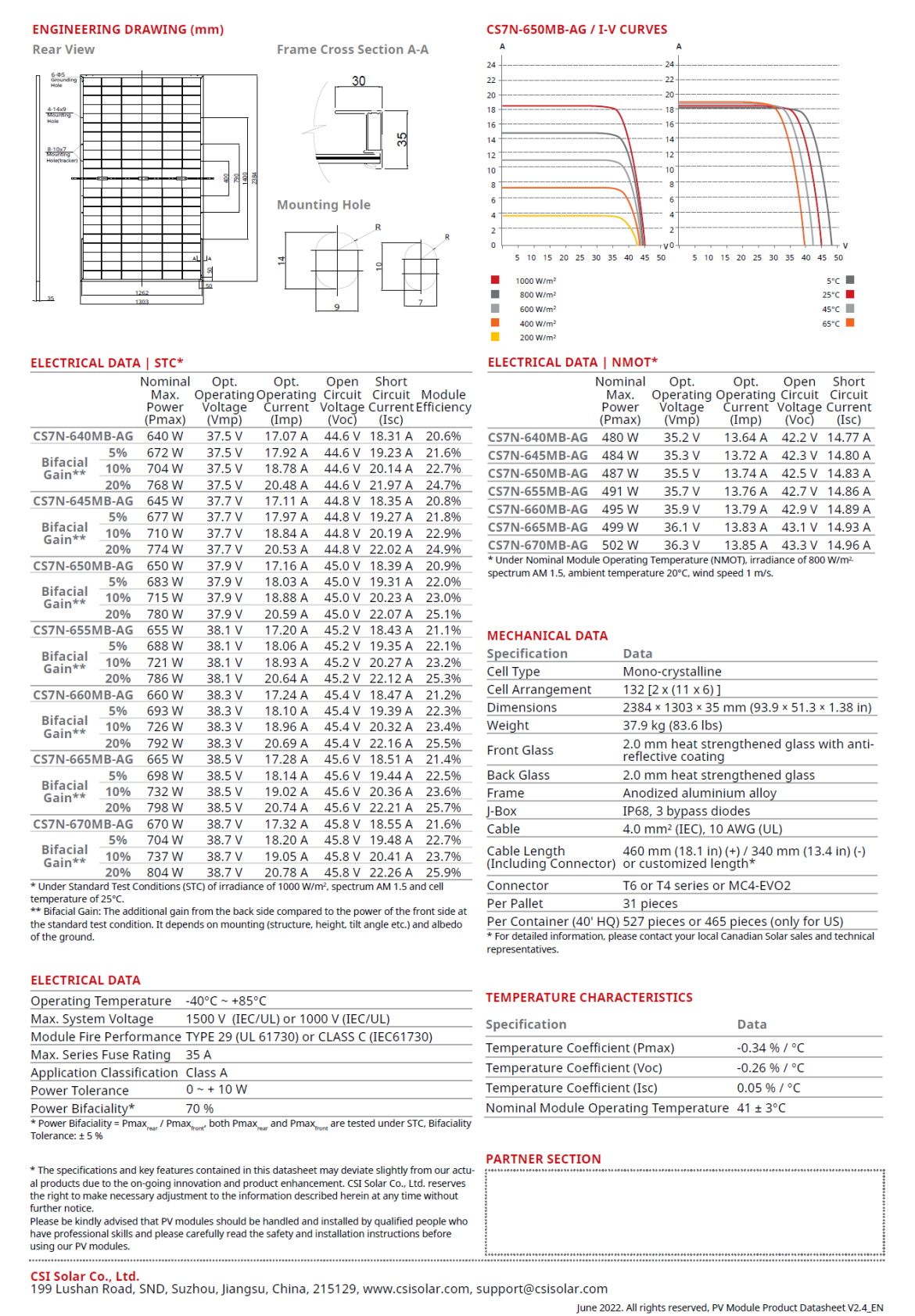

▶ 제품 스펙 | Specifications

ELECTRICAL DATA | STC*

* STC: 일사량 1000 W/m², AM 1.5, 셀 온도 25°C 기준

모델	Pmax (W)	Vmp (V)	Imp (A)	Voc (V)	Isc (A)	효율 (%)
CS7N-640MB-AG	640 W	37.5 V	17.07 A	44.6 V	18.31 A	20.6%
CS7N-645MB-AG	645 W	37.7 V	17.11 A	44.8 V	18.35 A	20.8%
CS7N-650MB-AG	650 W	37.9 V	17.16 A	45.0 V	18.39 A	20.9%
CS7N-655MB-AG	655 W	38.1 V	17.20 A	45.2 V	18.43 A	21.1%
CS7N-660MB-AG	660 W	38.3 V	17.24 A	45.4 V	18.47 A	21.2%
CS7N-665MB-AG	665 W	38.5 V	17.28 A	45.6 V	18.51 A	21.4%
CS7N-670MB-AG	670 W	38.7 V	17.32 A	45.8 V	18.55 A	21.6%

Bifacial Gain** (STC 기준)

** Bifacial Gain: 전면 출력 대비 후면 추가 발전량. 설치구조, 높이, 경사각, 지면 반사율(Albedo) 등에 따라 상이

모델	Gain	Pmax (W)	Vmp (V)	Imp (A)	Voc (V)	Isc (A)	효율 (%)
CS7N-640MB-AG	5%	672 W	37.5 V	17.92 A	44.6 V	19.23 A	21.6%
	10%	704 W	37.5 V	18.78 A	44.6 V	20.14 A	22.7%
	20%	768 W	37.5 V	20.48 A	44.6 V	21.97 A	24.7%
CS7N-645MB-AG	5%	677 W	37.7 V	17.97 A	44.8 V	19.27 A	21.8%
	10%	710 W	37.7 V	18.84 A	44.8 V	20.19 A	22.9%
	20%	774 W	37.7 V	20.53 A	44.8 V	22.02 A	24.9%
CS7N-650MB-AG	5%	683 W	37.9 V	18.03 A	45.0 V	19.31 A	22.0%
	10%	715 W	37.9 V	18.88 A	45.0 V	20.23 A	23.0%
	20%	780 W	37.9 V	20.59 A	45.0 V	22.07 A	25.1%
CS7N-655MB-AG	5%	688 W	38.1 V	18.06 A	45.2 V	19.35 A	22.1%
	10%	721 W	38.1 V	18.93 A	45.2 V	20.27 A	23.2%
	20%	786 W	38.1 V	20.64 A	45.2 V	22.12 A	25.3%
CS7N-660MB-AG	5%	693 W	38.3 V	18.10 A	45.4 V	19.39 A	22.3%
	10%	726 W	38.3 V	18.96 A	45.4 V	20.32 A	23.4%
	20%	792 W	38.3 V	20.69 A	45.4 V	22.16 A	25.5%
CS7N-665MB-AG	5%	698 W	38.5 V	18.14 A	45.6 V	19.44 A	22.5%
	10%	732 W	38.5 V	19.02 A	45.6 V	20.36 A	23.6%
	20%	798 W	38.5 V	20.74 A	45.6 V	22.21 A	25.7%
CS7N-670MB-AG	5%	704 W	38.7 V	18.20 A	45.8 V	19.48 A	22.7%
	10%	737 W	38.7 V	19.05 A	45.8 V	20.41 A	23.7%
	20%	804 W	38.7 V	20.78 A	45.8 V	22.26 A	25.9%

ELECTRICAL DATA | NMOT*

* NMOT: 일사량 800 W/m², AM 1.5, 주변온도 20°C, 풍속 1 m/s 기준

모델	Pmax (W)	Vmp (V)	Imp (A)	Voc (V)	Isc (A)
CS7N-640MB-AG	480 W	35.2 V	13.64 A	42.2 V	14.77 A
CS7N-645MB-AG	484 W	35.3 V	13.72 A	42.3 V	14.80 A
CS7N-650MB-AG	487 W	35.5 V	13.74 A	42.5 V	14.83 A
CS7N-655MB-AG	491 W	35.7 V	13.76 A	42.7 V	14.86 A
CS7N-660MB-AG	495 W	35.9 V	13.79 A	42.9 V	14.89 A
CS7N-665MB-AG	499 W	36.1 V	13.83 A	43.1 V	14.93 A
CS7N-670MB-AG	502 W	36.3 V	13.85 A	43.3 V	14.96 A

ELECTRICAL DATA (공통)

동작 온도 범위	-40°C ~ +85°C
최대 시스템 전압	1500 V (IEC/UL) 또는 1000 V (IEC/UL)
모듈 방화 등급	TYPE 29 (UL 61730) 또는 CLASS C (IEC 61730)
최대 직렬 퓨즈 정격	35 A
적용 등급	Class A
출력 공차	0 ~ +10 W
양면 발전율 (Power Bifaciality)	70% (±5%)

MECHANICAL DATA

셀 타입	Mono-crystalline
셀 배열	132 [2 x (11 x 6)]
모듈 크기 (L×W×H)	2384 × 1303 × 35 mm (93.9 × 51.3 × 1.38 in)
중량	37.9 kg (83.6 lbs)
전면 유리	2.0 mm 강화유리 (반사방지 코팅)
후면 유리	2.0 mm 강화유리
프레임	아노다이징 알루미늄 합금
정션박스 (J-Box)	IP68, 바이패스 다이오드 3개
케이블	4.0 mm² (IEC), 10 AWG (UL)
케이블 길이 (커넥터 포함)	(+) 460 mm / (-) 340 mm 또는 주문 제작
커넥터	T6 또는 T4 시리즈 또는 MC4-EVO2
팔레트 당 수량	31 매
컨테이너 당 수량 (40' HQ)	527 매 (US: 465 매)

TEMPERATURE CHARACTERISTICS

온도계수 Pmax	-0.34 %/°C
온도계수 Voc	-0.26 %/°C
온도계수 Isc	0.05 %/°C
NMOT (공칭 모듈 동작 온도)	41 ± 3°C

▶ 제품 소개 | Product Overview

Canadian Solar BiHiKu7 (CS7N-640~670MB-AG)은 양면(Bifacial) 발전이 가능한 고출력 모노 PERC 태양광 모듈입니다. 132셀(하프셀) 구성의 대면적 모듈로서, STC 기준 최대 670W의 출력과 21.6%의 모듈 효율을 달성합니다.

양면 유리(Glass-Glass) 구조를 채택하여 후면에서도 반사광을 흡수해 추가 발전이 가능하며, Bifacial Gain 20% 적용 시 최대 804W까지 출력을 끌어올릴 수 있습니다. 유틸리티급 대규모 발전소부터 상업용 프로젝트까지 폭넓게 적용할 수 있으며, 주류 트래커 시스템과의 호환성을 갖추고 있어 설치 유연성이 뛰어납니다.

12년 제품 보증(재료 및 제조)과 30년 선형 출력 보증을 제공하며, 1차년도 출력 열화 2% 이내, 이후 연간 0.45% 이내의 안정적인 장기 성능을 보장합니다.

▶ 제품 특징 | Key Features

MORE POWER — 더 높은 출력

최대 670W 출력, 모듈 효율 최대 21.6%를 제공합니다. 기존 제품 대비 LCOE(균등화 발전비용)를 최대 8.9% 절감하고, 시스템 비용을 최대 4.6% 낮출 수 있습니다. LID(광유기열화) 및 LeTID(고온·광유기열화) 저감 기술을 포괄적으로 적용하여 출력 열화를 최대 50% 줄였습니다. 주류 트래커 시스템과 호환되어 유틸리티 규모 발전소에 최적화된 비용 효율적인 제품입니다. 또한 향상된 음영 내성(Shading Tolerance)으로 부분 음영 환경에서도 안정적인 발전 성능을 유지합니다.

MORE RELIABLE — 더 높은 신뢰성

모듈 내 핫스팟 온도를 기존 대비 40°C 낮추어 모듈 고장률을 크게 저감하였습니다. 마이크로 크랙(Micro-crack) 발생 영향을 최소화하는 구조 설계를 적용하였으며, 적설 하중 최대 5400 Pa, 풍압 하중 최대 2400 Pa을 견디는 높은 기계적 강도를 보유하고 있습니다.

양면(Bifacial) 발전

Power Bifaciality 70%(±5%)로 후면 반사광을 활용한 추가 발전이 가능합니다. 전·후면 모두 2.0mm 강화유리를 적용한 Glass-Glass 구조로 내구성과 장기 신뢰성이 우수하며, 설치 환경(구조물 높이, 경사각, 지면 반사율 등)에 따라 5%~20% 이상의 추가 발전량을 확보할 수 있습니다.

장기 보증

12년 Enhanced Product Warranty(재료 및 제조 보증)와 30년 Linear Power Performance Warranty(선형 출력 보증)를 제공합니다. 1차년도 출력 열화는 2% 이내, 이후 연간 출력 열화는 0.45% 이내로 보증됩니다.

▶ 인증 현황 | Certifications

경영시스템 인증 (Management System Certificates)

ISO 9001:2015	품질경영시스템
ISO 14001:2015	환경경영시스템
ISO 45001:2018	안전보건경영시스템

제품 인증 (Product Certificates)

IEC 61215 / IEC 61730 / CE / INMETRO / MCS / UKCA

CEC listed (US California) / FSEC (US Florida)

UL 61730 / IEC 61701 / IEC 62716 / IEC 60068-2-68

Take-e-way

※ 제품 모델 및 시장에 따라 적용 인증이 상이할 수 있습니다. 상세한 인증 정보는 Canadian Solar 영업 담당자에게 문의하시기 바랍니다.

▶ 회사 소개 | About CSI Solar (Canadian Solar)

CSI Solar Co., Ltd.는 고품질 태양광 모듈, 태양광 에너지 및 배터리 저장 솔루션을 제공하는 글로벌 선도 기업입니다. IHS Module Customer Insight Survey에서 품질 및 가격 대비 성능 부문 No.1 모듈 공급업체로 선정된 바 있으며, 지난 20년 이상 전 세계에 70GW 이상의 프리미엄 태양광 모듈을 성공적으로 공급하였습니다.

중국 장쑤성 쑤저우(Suzhou)에 본사를 두고 있으며, 글로벌 생산 및 영업 네트워크를 통해 세계 각국에 태양광 솔루션을 제공하고 있습니다.

CSI Solar Co., Ltd.
199 Lushan Road, SND, Suzhou, Jiangsu, China, 215129
웹사이트: www.csisolar.com | 이메일: support@csisolar.com

※ 본 자료에 포함된 사양 및 주요 기능은 제품 개선 및 혁신으로 인해 실제 제품과 다소 차이가 있을 수 있습니다. CSI Solar Co., Ltd.는 별도 사전 통지 없이 사양을 변경할 권리를 보유합니다.
※ 태양광 모듈의 취급 및 설치는 전문 자격을 갖춘 인력이 수행해야 하며, 설치 전 반드시 안전 및 설치 지침서를 숙지하시기 바랍니다.
